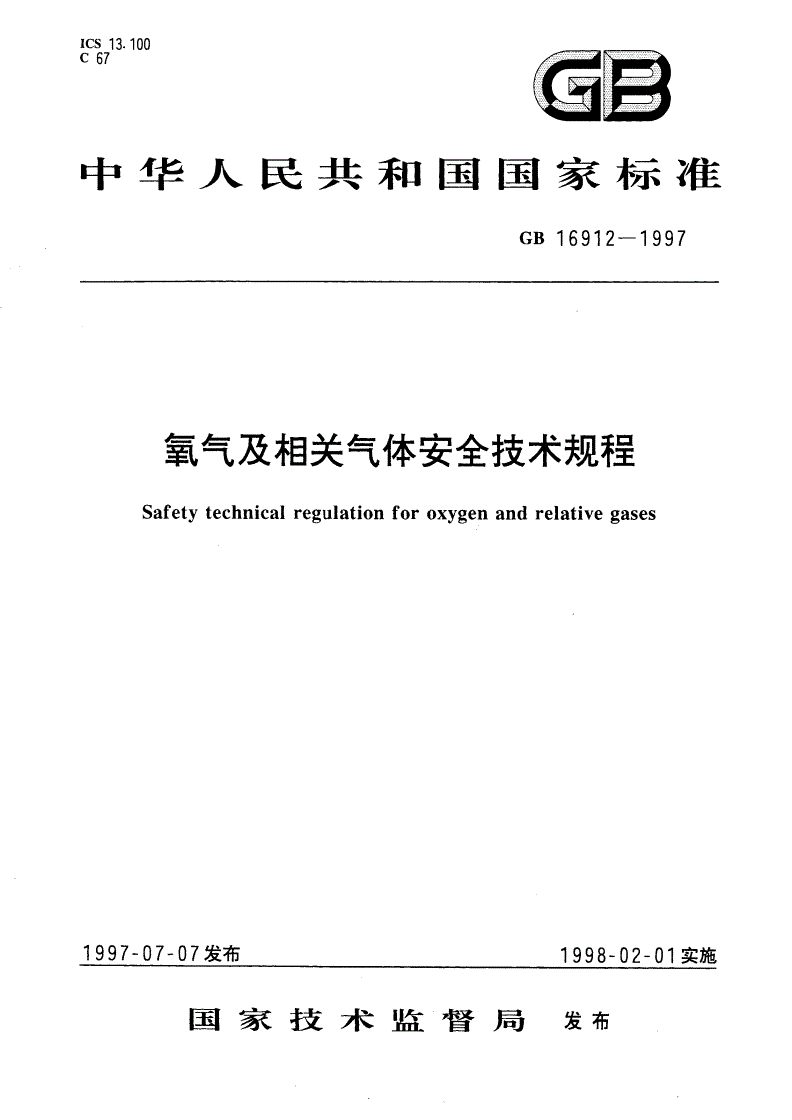

GB 16912-1997 氧气及相关气体安全技术规程

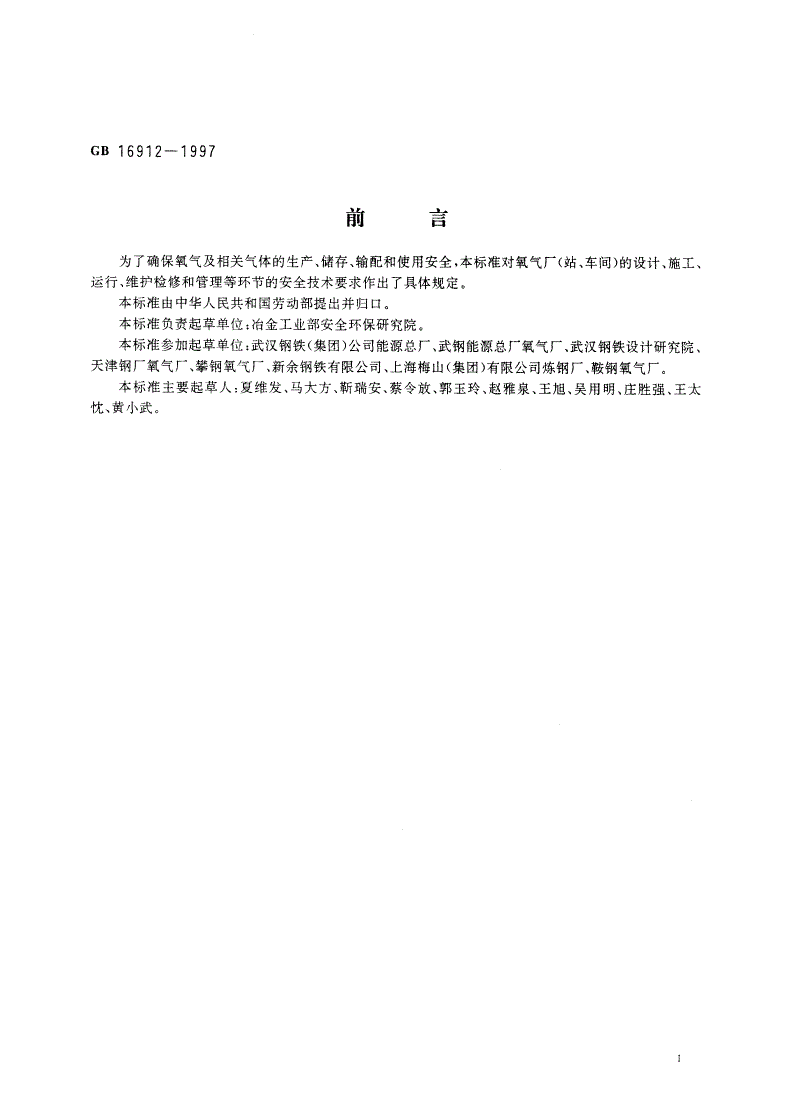

前言

了确保氧气及相关气体的生产储存输配和使用安全本标准对氧气厂站车间的设计施工

运行维护检修和管理等环节的安全技术要求作出了具体规定

本标准由中华人民共和国劳动部提出并归口

本标准负责起草单位冶金工业部安全环保研究院

本标准参加起草单位武汉钢铁集团公司能源总厂武钢能源总厂氧气厂武汉钢铁设计研究院

天津钢厂氧气厂攀钢氧气厂新余钢铁有限公司上海梅山集团有限公司炼钢厂鞍钢氧气厂

本标准主要起草人夏维发马大方靳瑞安蔡令放郭玉玲赵雅泉王旭吴用明庄胜强王太

忱黄小武

中华人民共和国国家标准

氧气及相关气体安全技术规程

范围

本规程规定了氧气及相关气体的生产储存输配和使用中必须遵守的安全要求

本规程主要适用于深度冷冻法生产氧气及相关气体的企业

引用标准

下列标准所包含的条文通过在本标准中引用而构成为本标准的条文本标准出版时所示版本均

有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性本标准未被

引用的相关标准亦应视之有效

城市区域环境噪声标准

固定式钢直梯

固定式钢梯

固定式工业防护栏杆

固定式工业钢平台

氢气使用安全技术规程

气瓶颜色标记

工业管路的基本识别色和识别符号

气瓶专用螺纹量规

缺氧危险作业安全规程

气瓶水压试验方法

氧气瓶阀

气瓶定期检验站技术条件

气瓶气密性试验方法

工业企业厂界噪声标准

钢质无缝气瓶定期检验与评定

永久气体气瓶充装规定

氧气站设计规范

工业企业照明设计标准

建筑物防雷设计规范

爆炸和火灾危险环境电力装置设计规范

氢氧站设计规范

建筑抗震设计规范

建筑设计防火规范

国家技术监督局批准实施

工业企业采暖通风和空气调节设计规范

工业与民用供电系统设计规范

工业与民用千伏及以下架空电力线路设计规范

工业企业噪声测量规范

建筑灭火器材配置设计规范

工业管道工程施工及验收规范

现场设备工业管道焊接工程施工及验收规范

定义

本标准采用下列定义

氧气厂

在一定区域范围内根据不同情况至少组合有制氧站灌氧站房或压氧站以及其他有关建筑物

和构筑物的统称

制氧站

以布置制取氧气及其他空分产品工艺设备主的包括有关主要及辅助生产间的建筑物

灌氧站

以布置充灌并储存输送或只压缩输送氧气及其他空分产品工艺设备主的包括有关主要及辅助

生产间的建筑物

氮气压缩站

以布置压缩输送氮气的工艺设备主的包括有关主要及辅助生产间的建筑物

气化站

以布置输送氧氮氩等气体给用户的低温液体系统设施主的包括有关主要及辅助生产间的建

筑物

稀有气体间

以布置稀有气体净化提纯工艺设备主的包括有关主要及辅助生产间的建筑物

氢气站

氧气厂站车间内氩气生产所需氢气而配套的以布置水电解制氢设备主的包括有关主要

及辅助生产间的建筑物

汇流排间

以布置输送氧氮氩等气体给用户的汇流排或气体集装瓶或集装车主的其中也可存放适当数

量气瓶的建筑物

主要生产间

制氧间储气囊间储罐间区低温液体储槽间区净化间压缩机间灌氧站汇流排间气化

器间阀门操作间空分装置主控室稀有气体间氢气站氮压站储罐区等

辅助生产间

维修间加工间化验间变配电间气瓶检验间水泵水处理设施仓库车库等

空分装置

集精馏塔换热器吸附器循环液氧泵等于一冷箱中包括各类阀门仪表等的总称

自清除

空气中的二氧化碳和水分被冻结在切换式换热器蓄冷器通道表面下一周期里由返流气体把被

冻结的二氧化碳和水分反吹带出设备的过程它包括冻结和清除两个阶段

空分净化装置

去除空气中机械杂质水分二氧化碳乙炔机械油等碳氢化合物的各类过滤器吸附器洗涤塔

可逆式换热器等装置

氧气压力调节阀组

根据工艺需要调节降低氧气压力包括气动或电动调节阀及其前后通截止阀和仪控系统的

阀门组合

氧氮氩等气充装台

充装氧氮氩等气体包括充装接头卡具卡具吊装器气水分离器充装管道阀门气瓶防倒

链压力表安全阀等整套设施

氧气压缩机氮气灭火系统

透平氧压机配套的包括可熔探针各级吸排气温度监测减压阀压力监测压力氮气管道快开

阀等在事故状态下自动向透平氧压机内部充氮灭火的系统

集散控制系统

通过微机实现的集中管理显示集中分散就地均能控制的系统

相关气体

与氧气生产相关联的氮气稀有气体和氢气等

氧气使用

钢瓶装氧气管道氧气和液氧气化等方式气源的使用

低温液体

液态氧液态氮液态氩液态空气等

空投试验

主机启动前断开动力电源按正常启动程序模拟启动检验启动条件和保护装置的试验

基本要求

总原则

贯彻安全生产方针防止氧气生产储运使用中的事故发生改善劳动条件保障国家财产和

人民的生命与健康促进氧气行业的发展特制定本规程

氧气设备专业制造厂须持有相应的制造许可证并应对其出厂氧气设备零部件的质量与安全

负责须出具安全质量保证书和产品合格证并出具安装操作维修等完整的技术文件

氧气设备的工程设计单位必须履行设计资格的认可手续按有关规定经上级主管部门批准取

得设计证书

施工安装检修单位必须履行氧气设备设施的施工检修资格的认可手续经上级主管部门批

准取得相应的合格证书施工安装检修完毕应做好安全质量检查和验收交接施工单位应按图施

工遇有变更应由设计施工安装及生产单位三方商定重要变更须报上级批准

建扩建改建氧气厂站车间时必须遵守安全技术措施和装置与主体工程同时设计同

时施工安装和同时投产运行的安全三同时规定

本规程所有规定应严格执行对现有企业的设备设施不符合本规程规定者应限期整改在未

经整改达标前应采取有效措施以确保安全

总图布置

厂址应选择在环境清洁地区并布置在有害气体及固体尘埃散发源的全最小频率风向的下风

侧应考虑周围企业扩建时可能对本厂安全带来的影响宜远离住宅区和铁路

空分装置的吸风口与散发乙炔碳氢化合物等有害气体发生源的距离应按环境质量和空分装

置自清除能力全面考虑其间距宜符合表的规定当不能满足表要求时应符合表的要求

空分装置吸风口处空气中的含尘量应不大于

表空分设备吸风口与乙炔站厂电石渣堆等之间最小水平间距

最小水平间距

乙炔站厂及电石渣堆等杂质散发源

乙炔发生器乙炔站厂安装容量空分装置内具有液空分装置前具有分子

型式空吸附净化装置筛吸附净化装置

水入电石式

电石入水式

电石炼焦炼油液化石油气生产

合成氨硝酸硫化物生产

炼铁炼钢平炉电炉转炉轧钢铸钢生产

大批量金属切割焊接场所如金属结构车间

注水平间距应按吸风口与乙炔站厂电石渣堆等相邻面外壁或边缘的最近距离计算

表吸风口处空气中烃类等杂质的允许极限含量

允许极限碳含量

烃类等杂质名称

空分装置内具有液空分装置前具有分子

空吸附净化装置筛吸附净化装置

乙炔

炔衍生物

饱和和不饱和烃类杂质总计

饱和和不饱和烃类杂质总计

饱和和不饱和烃类杂质及丙烷总计

二硫化碳

氮氧化物

臭氧

设施类别及防火间距

各车间建构筑物生产类别耐火等级及建构筑物与其他工业民用设施的防火间距应符合

的有关规定

生产车间建构筑物的生产类别和最低耐火等级应符合表的规定

各建构筑物及设施与特定地点的防火间距应不小于表的规定

表各车间设施生产类别及最低耐火等级

名称生产类别最低耐火等级

制氧站乙类二级

液氧系统设施乙类二级

氧气压力调节阀组的阀门室乙类二级

氧气充瓶间灌氧站乙类二级

主要生产车间及设施氮气压缩机间充瓶间戊类三级

液氮系统设施戊类三四级

氩气压缩机间充瓶间液氩系统设施戊类三四级

氩气净化间乙类二级

生产储存氢气的建构筑物甲类一级

水泵冷却塔及水处理设施戊类三四级

锅炉丁类二三级

辅助生产车间

氧气厂专用的变配电站丙类二级

油浸变压器室一级

注

液氧系统设施包括液氧储槽液氧泵汽化器和阀门室等液氮液氩设施的要求同上

制氧制氢压氧压氢氧瓶氩瓶等所使用的建筑物不宜吊顶制氧压氧充瓶间及计算机主控制室的

建筑采用吊顶结构时应不低于二级耐火等级

表氧气厂内建构筑物及设施与特定地点的最小防火间距

间距建构筑物类别氧气设施的氧气或液氧储罐湿式氢气储罐

厂内甲类建构筑物

特定地点名称生产车间耐火等级总容积总容积

一二三四

企业外一般机车铁路中心线

企业外电气机车铁路中心线

企业内一般机车铁路中心线

企业内电气机车铁路中心线

企业外道路路边

企业内主要道路路边

企业内次要道路路边

架空电力线倍电杆高倍电杆高倍电杆高倍电杆高

室外变配电站

明火或散发火花地点

民用建筑

重要的公用建筑

一二级

耐火

其他构筑物三级

等级

四级

表完

间距建构筑物类别氧气设施的氧气或液氧储罐湿式氢气储罐

厂内甲类建构筑物

特定地点名称生产车间耐火等级总容积总容积

一二三四

液化石油单罐容量

气储罐

注

防火间距应按相邻建筑物或构筑物等的外墙外壁外缘的最近距离计算

两座生产建筑物相邻较高一面的外墙防护墙时其防火间距不限两外墙如非燃烧体且无门窗洞及

外露的燃烧体屋檐则其防火间距可按表减少

氧气厂站车间专用的铁路装卸线不受本表限制

固定容积储罐的总容积按其水容积和工作压力绝对压力及的连乘积来计算

液氧储罐以液氧折合标准状态气氧计算按本表氧气储罐相应储量的规定执行

氧气储罐惰性气体储罐室外布置的工艺设备与其制氧厂的间距按工艺布置要求确定

室外变配电站是指电力系统电压且每台变压器容量在以上的室外变配电站

如工业企业中变压器总油量超过的室外总降压变电站

容积不超过的氧气储罐与所属使用厂的防火间距不限

容积不超过的液氧储罐与所属使用建筑的防火间距可减少

液氧储罐周围的范围内不应有可燃物和设置沥路面

氧气厂站车间室外布置的空分装置或惰性气体储罐应按一二级耐火等级的乙类生产建筑空分装

置或戊类生产建筑惰性气体储罐确定其与其他各建筑之间的最小防火间距

氧气厂站车间等一二级耐火等级的乙类生产建筑物与其他甲类生产建筑物间的最小防火间距应按

本表对其他各类生产建筑物之间规定的间距增加

湿式氧气储罐与可燃液体储罐可燃材料堆场之间的最小防火间距应符合本表对民用建筑明火或散发

火花地点之间规定的间距

干式氢气储罐与建筑物堆场的防火间距应按表增加

指氧气厂内主要生产车间及设施

下述地点有关设施的防火间距如下

氧气包括液氧储罐间的防火间距应不小于相邻两罐中较大罐的半径与氢气储罐宜分开设

置必须相邻时其防火间距应不小于相邻两罐较大罐的直径

湿式氢气储槽间的防火间距应不小于相邻两槽中较大槽半径卧式氢气储罐间的防火间距

应不小于相邻两罐中较大罐直径的球形氢气储罐间防火间距应不小于相邻两罐中较大罐直径

卧式球形氢气储罐与湿式氢气储槽间防火间距应按上述规定中的较大值确定

氧气管道口径大于和等于的氧气压力调节阀组应设置独立阀门室氧气厂站的应

设在主厂外其防火间距可根据工艺要求确定手动阀门的阀杆应伸出防护墙外操作

氧气管道口径小于的氧气压力调节阀组宜设置独立阀门室其要求同上若不单独

设置阀门室时节流阀前后应设安全铜管段其长度五倍管道直径且不小于安装铜基或不锈

钢阀门

氧气缓冲器氧气储气囊与制氧厂的防火间距应依据工艺配管和方便操作来确定

一般防护设施

厂区四周应设围墙或围栏

各种带压气体及低温液体储罐周围应设安全标志必要时设单独围栏或围墙储罐本体应有色

标

厂内制氢间和氢储罐应设高度不小于的非燃烧体实体围墙与四周隔断并设安全警戒标

志

厂区通行道路及露天工作场所和巡逻检查运转设备的路线应有足够的照明灯具并符合

的有关规定

厂区高空管道阀门应设操作平台围栏和直梯其规格应符合

的规定

消防设施

厂内应按有关规定设置消防车通道和消防给水设施寒冷地区的消防给水设施应有防

冻措施

还应根据的要求配备适当种类数量的相应灭火器材

润滑油库的配置应符合的有关规定

透平氧压机宜设氮气灭火系统

计算机室主控制室内宜设置烟温探测报警装置

防火防爆

制氧站灌氧站房或压氧站液氧气化站宜布置成独立建筑物但可与不低于其耐火等

级的除火灾危险性属甲乙类的生产车间以及铸造车间锻压车间热处理车间等明火车间外的其

他车间毗连建造其毗连的墙应无门窗洞的防护墙

输氧量不超过的氧气汇流排间可设在不低于三级耐火等级的用户厂内靠外墙处

并应采用高度耐火极限不低于的墙和丙级防火门与厂的其他部分隔开

输氧量超过的氧气汇流排间宜布置成独立建筑物当与其他用户厂毗连建造时其

毗连的厂的耐火等级不应低于二级并应采用耐火极限不低于的无门窗洞的墙与该厂隔

开

氧气汇流排间可与气态乙炔站或乙炔汇流排间毗连建造在耐火等级不低于二级的同一建筑

物中但应以无门窗洞的防护墙相互隔开

灌氧站充装台应设高不低于厚不小于的钢筋混凝土防护墙

严防氧气瓶误装尤其是氢氧混装超装

当氧气实瓶的储量小于或等于只时制氧站房或液氧气化站和灌氧站可设在同一建

筑物内但应采用耐火极限不低于的非燃烧体隔墙和丙级防火门并应通过走道相通

当该建筑物内设置中压高压氧气储罐时储罐和实瓶的储气总容量不应超过

当氧气实瓶的储量超过只时应将制氧站房或液氧气化站和灌氧站房分别设在两座独

立的建筑物内

灌氧站中氧气实瓶的储量不应超过只当该建筑物内设置中高压氧气储罐时储罐和实

瓶的储气总容量不应超过

储罐低温液体储槽宜布置在室外当储罐或低温液体储槽需室内布置时宜设置在通风良好的

单独间内且液氧的总储存量不应超过

储气囊宜布置在单独的间内当储气囊总容量小于或等于时可布置在制氧站内

储气囊与设备的水平距离不应小于并应有安全和防火围护措施

储气囊不应直接布置在氧气压缩机的顶部当确需在氧气压缩机顶部布置时必须有防火围护措

施储气囊应防阳光照射

采用氢气进行产品净化的催化反应炉宜设置在站内靠外墙边的单独间内并有良好通风

措施

氢气瓶应存放在站内靠外墙处的单独间内并不应与其他间直接相通且间顶部设置

通风孔氢气实瓶的储量不宜超过只

氧气压缩机间净化间氢气瓶间储罐间低温液体储槽间汇流排间均应设有安全出口

灌氧站汇流排间空瓶间和实瓶间均应有防止瓶倒的措施

独立的氧气实瓶或氧气空瓶实瓶库的最大储量对于一二级耐火等级每座库只

每一防护墙间只对于三级耐火等级每座库只每一防护墙间只

液氧气化站的主要生产间和氧气汇流排间宜为单层建筑物

制氧站房或液氧气化站和灌氧站当布置在同一建筑物内时应采用耐火极限不低于

的非燃烧体隔墙和丙级防火门并应通过走道相通

氧气储气囊间氧气压缩机间灌氧站氧气实瓶间氧气储罐间净化间氢气瓶间液氧储

槽间氧气汇流排间等间相互之间以及与其他毗连间之间应采取耐火极限不低于的非燃

烧体墙隔开

氧气压缩机间与灌氧站以及净化间氧气储气囊间氧气储罐间液氧储槽间与其他间之

间的隔墙上的门应采用不低于丙级的防火门

氧气厂站车间制氢站气化站的主要生产间和汇流排间其围护结构的门窗应向外开

启

下列有爆炸和火灾危险场所的电气设备必须符合的规定

制氢间氢气压缩机间氢气瓶库和催化反应炉部分属区爆炸危险区

透平氧压机防护墙内液氧储配区和氧气调压阀组间属区火灾危险区灌氧站氧气储气囊间

属区火灾危险区

电缆接头及电缆沟内电缆应涂阻火涂料电缆沟不准与其他管沟相通应保持通风良好并宜

设火灾预警系统

透平氧压机和用于输配的多级离心液氧泵应设防护墙罩与周围隔离

氧气厂站车间内的乙类生产火灾危险性建筑物液氧气化站和氧气汇流排间严禁用明

火采暖

计器仪表的选用应考虑安全防火防爆的要求

氧压机液氧泵冷箱内设备氧气及液氧储罐氧气管道和阀门与氧接触的仪表工机具检

修氧气设备人员的防护用品等必须严禁被油脂污染

氧气管道流速材质阀门附件架设施工验收等必须严格按第章的有关规定执行避免

起火爆炸

空分装置应采取防爆措施防止乙炔及碳氢化物在液氧液空中积聚浓缩引起燃爆

氧气放散时在放散口附近严禁烟火氧气的各种放散管均应引出室外

氢气站要严禁烟火并设禁火标志防止泄漏杜绝氢氧混合燃爆

氢气生产场所宜采用防爆型荧光灯等高效光源

氢气瓶库宜采用在外墙上用双层玻璃密封的腰窗照明

压力容器的设计制造安装使用必须严格遵循劳动部压力容器安全技术监察规程

防雷防静电

厂内各类建构筑物应符合的规定防雷最大冲击接地电阻值与防静电最大接地电

阻见表

氢气生产储配设施的建构筑物属第二类防雷建构筑物氧气生产储配系统的建构筑物和

高度在以上的吸风筒属第三类防雷建构筑物

所有防雷防静电接地装置应定期检测接地电阻每至少检测一次

氧气包括液氧液空和氢气设备管道上的法兰间的跨接电阻应小于

表各类设施防雷防静电最大接地电阻

设施名称防雷接地最大冲击电阻防静电最大接地电阻

室外空分装置制氧间压氧间灌氧站氧

气储罐

制氢间氢瓶库氢充瓶间氩净化间压氢间

空分装置内外积聚液空液氧的各类设备及

氧压机氧充瓶台管道

室外架空氧气管道

室内氢生产储配系统

架空氢气管道

室外氢储配系统

注室外空分装置防雷接地和冷箱内主要设备防静电接地应分别设置

电气安全

厂内动力线电缆宜地下设需架空时应符合及的有关规定

其他企业的电网架空线不准通过氧气厂区上空

氧气厂的供电电源应符合的有关规定

电缆沟底面坡度不小于在最低处设集水井和排水设施

电气线路和设备的绝缘必须良好裸露带电导体处须设置安全遮栏和明显的示警标志与良好照

明

电气设备和装置的金属外壳及有金属外壳的电缆必须采取保护性接地和接零

携带式照明灯具的电源电压不准超过在金属容器内和潮湿处的灯具电压不准超过

有爆炸危险场所灯具必须是防爆型

有燃烧爆炸危险气体的工作场所应按的要求使用防爆型电气设备

氧及氢的主要生产车间机器通道处及控制室变电室入口处应设置应急照明灯

防冻防窒息

空分装置基础应根据不同地区的气候和地质条件地下水位地表水渗入层等因素采取防冻措

施应用珠光砂混凝土等具有防火防冻特性材料做基础不准用可燃物质代替

空分装置基础内宜设监控测温点

深冷低温运行的设备容器和管道应用铜铝合金或不锈钢等耐低温材料制作外设保冷层

设计安装低温液体的管道应采取避免低温液体在管道内阀门前后积存的措施

空分装置的液空液氧排入地坑时地坑内衬必须用有一定强度的耐低温金属材料制作禁止用

普通碳素钢板做地坑内衬坑内不准有积水或积油

操作人员要采取可靠防护措施避免被液空液氧液氮液氩等低温液体冻伤

在生产与检修作业中要采取可靠措施严防氮气稀有气体等造成窒息事故

防地震防振动

防地震氧气厂站车间的建构筑物和厂址选
