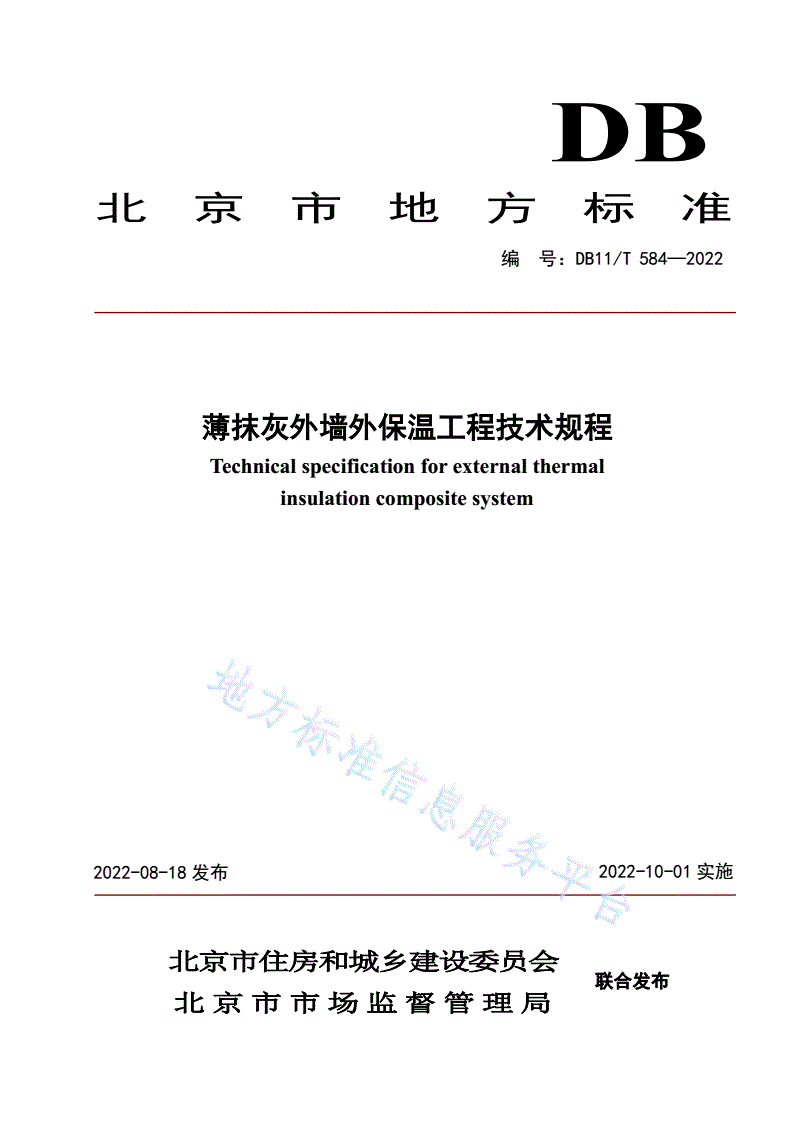

DB11/T 584-2022 薄抹灰外墙外保温工程技术规程

北京市地方标准

编号：DB11/T584—2022

薄抹灰外墙外保温工程技术规程

Technicalspecificationforexternalthermal

insulationcompositesystem

2022-08-18发布2022-10-01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

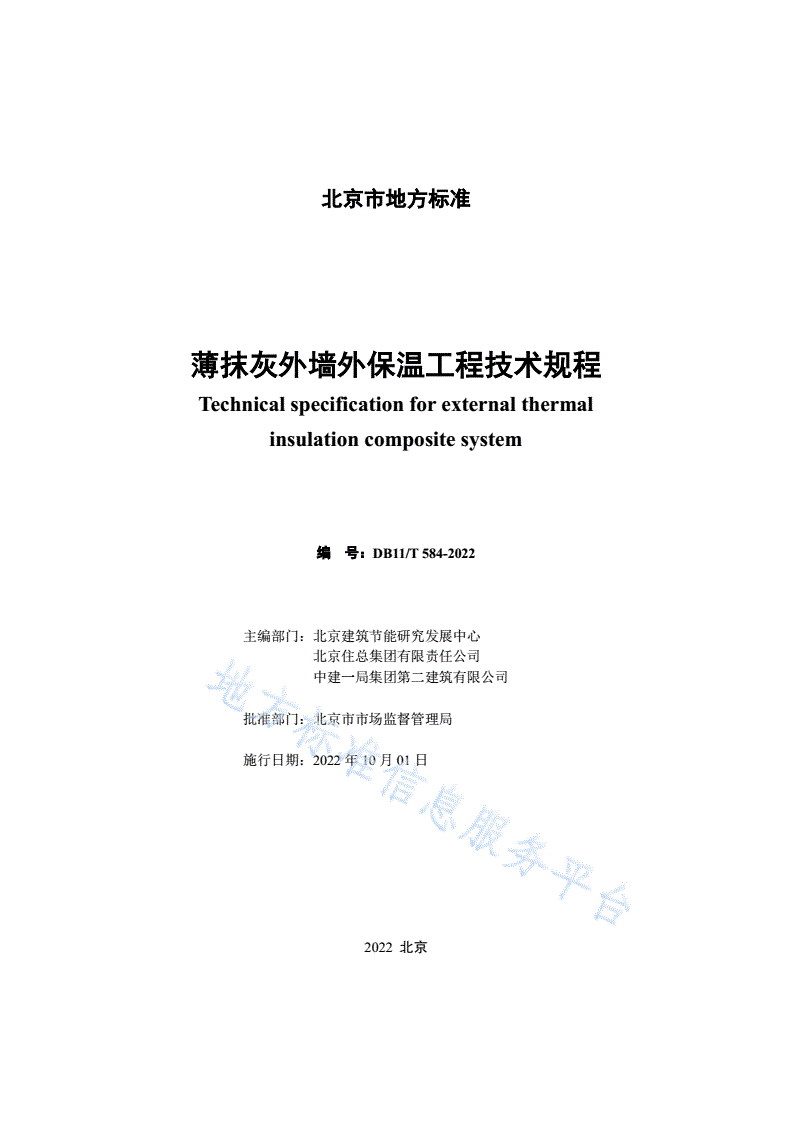

北京市地方标准

薄抹灰外墙外保温工程技术规程

Technicalspecificationforexternalthermal

insulationcompositesystem

编号：DB11/T584-2022

主编部门：北京建筑节能研究发展中心

北京住总集团有限责任公司

中建一局集团第二建筑有限公司

批准部门：北京市市场监督管理局

施行日期：2022年10月01日

2022北京

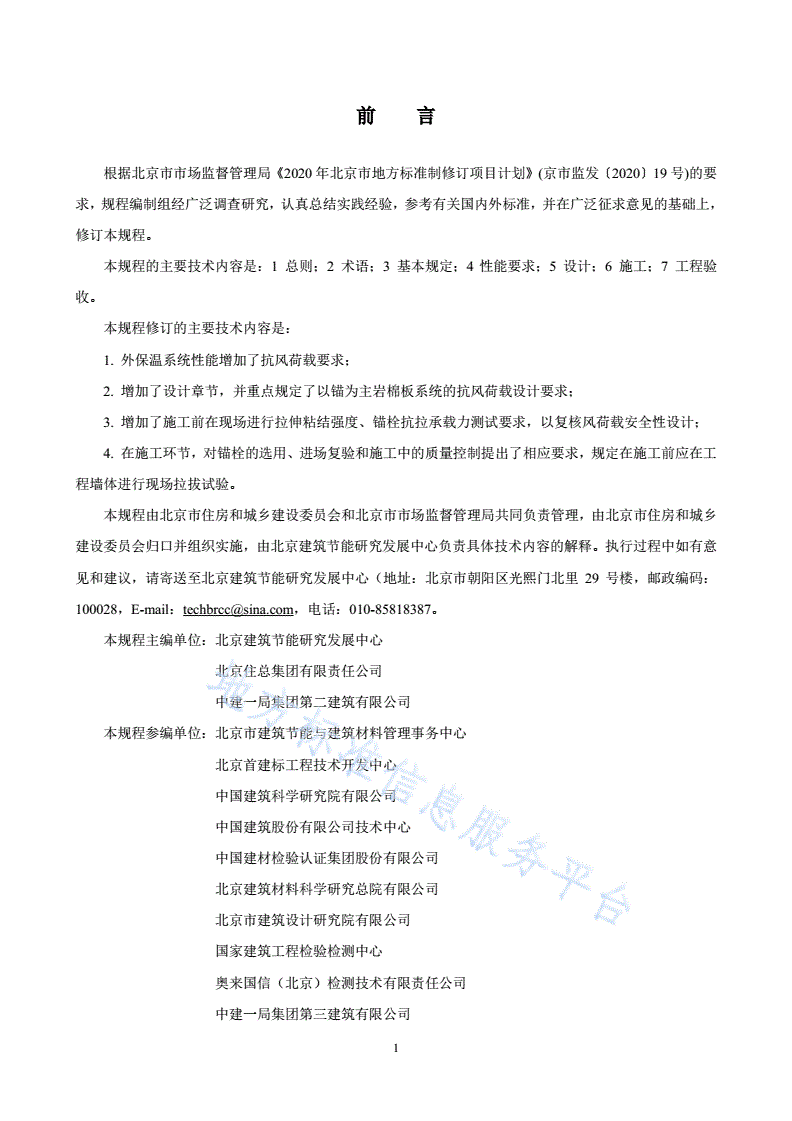

前言

根据北京市市场监督管理局《2020年北京市地方标准制修订项目计划》(京市监发〔2020〕19号)的要

求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国内外标准，并在广泛征求意见的基础上，

修订本规程。

本规程的主要技术内容是：1总则；2术语；3基本规定；4性能要求；5设计；6施工；7工程验

收。

本规程修订的主要技术内容是：

1.外保温系统性能增加了抗风荷载要求；

2.增加了设计章节，并重点规定了以锚为主岩棉板系统的抗风荷载设计要求；

3.增加了施工前在现场进行拉伸粘结强度、锚栓抗拉承载力测试要求，以复核风荷载安全性设计；

4.在施工环节，对锚栓的选用、进场复验和施工中的质量控制提出了相应要求，规定在施工前应在工

程墙体进行现场拉拔试验。

本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同负责管理，由北京市住房和城乡

建设委员会归口并组织实施，由北京建筑节能研究发展中心负责具体技术内容的解释。执行过程中如有意

见和建议，请寄送至北京建筑节能研究发展中心（地址：北京市朝阳区光熙门北里29号楼，邮政编码：

100028，E-mail：techbrcc@，电话：010-85818387。

本规程主编单位：北京建筑节能研究发展中心

北京住总集团有限责任公司

中建一局集团第二建筑有限公司

本规程参编单位：北京市建筑节能与建筑材料管理事务中心

北京首建标工程技术开发中心

中国建筑科学研究院有限公司

中国建筑股份有限公司技术中心

中国建材检验认证集团股份有限公司

北京建筑材料科学研究总院有限公司

北京市建筑设计研究院有限公司

国家建筑工程检验检测中心

奥来国信（北京）检测技术有限责任公司

中建一局集团第三建筑有限公司

1

中建二局第三建筑工程有限公司

北京住总第一开发建设有限公司

北京住总第二开发建设有限公司

北京城建二建设工程有限公司

北京城建五建设集团有限公司

北京城建六建设集团有限公司

北京城建华泰土木工程有限公司

北京城建远东建设投资集团有限公司

北京顺鑫天宇建设工程有限公司

京开建设集团有限公司

北京子申建设有限公司

中铁建设集团有限公司

中机城市建设有限公司

中信建设有限责任公司

河北建设集团股份有限公司

北京光华建设监理有限公司

北京双圆工程咨询监理有限公司

天津市津辰银河投资发展有限公司

北京金隅砂浆有限公司

北京住科宏远建筑装饰工程有限公司

富思特新材料科技发展股份有限公司

江苏卧牛山建筑节能科技有限公司

山东秦恒建筑节能科技有限公司

北鹏建材集团股份有限公司

北京振利建筑工程有限责任公司

北京住宏建筑装饰工程有限公司

北京艺高世纪科技股份有限公司

瓦克化学（中国）有限公司

廊坊立邦涂料有限公司

河北普莱斯德绝热材料集团股份有限公司

2

河北五洲开元环保新材料有限公司

河北玄狐节能材料有限公司

本规程主要起草人员：鲍宇清、谢锋、周宁、李金元、王亚峰、陈斌、于德强、

龚海光、牛寅平、向振宇、夏寅飞、魏巍、邵珺、刘春义、

冯镜文、孙立新、张昭瑞、曲军辉、罗向东、景长顺、张盈辉、

彭杉、朱晓锋、刘雪峰、代云、杨铭、周辉、王鹏、

谢丽杰、马国儒、毕晓红、谢瑜昱、檀春丽、杨洪昌、梅晓丽、

郑永超、李明科、卫民、赵永生、赖文桢、钟生平、彭其兵、

姜燕、高文光、赵学丹、徐博、邱正清、李超刚、柳瑞海、

吴礼洪、李科、马书韬、马书泽、芮浩、徐斌、万文实、

郭少华、王栋、史冰涛、鄂建新、程峰、高才源、宗文明、

王志强、章银祥、刘洪奎、刘东华、李思达、刘月、潘倩、

宫少峰、叶贤庆、黄振利、张文政、栗源、段瑜芳、贾钧尧、

王仲辉、刘江洪、刘本刚、杨林山、王宇鹏、李强国、周印涛、

贾派、李君妮、李雅楠

本规程主要审查人员：杨西伟、孙诗兵、胡瑞深、李晓明、季广其、孟昭桐、杨玉忠

3

目次

1总则........................................................................................................................................6

2术语........................................................................................................................................7

3基本规定........................................................................................................................................8

4性能要求........................................................................................................................................9

5设计......................................................................................................................................14

5.1一般规定...............................................................................................................................14

5.2基本构造...............................................................................................................................14

5.3墙体热工及防潮设计...........................................................................................................16

5.4抗风荷载设计.......................................................................................................................17

5.5构造设计...............................................................................................................................19

6施工......................................................................................................................................21

6.1一般规定...............................................................................................................................21

6.2施工流程...............................................................................................................................22

6.3施工做法...............................................................................................................................23

7工程验收......................................................................................................................................26

7.1一般规定.................................................................................................................................26

7.2主控项目.................................................................................................................................26

7.3一般项目.................................................................................................................................27

附录A主要节点做法示意............................................................................................................29

附录B材料现场复验项目............................................................................................................38

附录C保温材料燃烧性能试验规定............................................................................................39

本规程用词说明................................................................................................................................41

引用标准名录....................................................................................................................................42

附：条文说明....................................................................................................................................44

4

CONTENTS

1Generalprovisions.........................................................................................................................6

2Terms..............................................................................................................................................7

3Basicrequirement..........................................................................................................................8

4Performancerequirement...............................................................................................................9

5Design..........................................................................................................................................14

5.1Generalrequirement.............................................................................................................14

5.2Generalconfiguration..........................................................................................................14

5.3Wallthermalandmoisturecontroldesign...........................................................................16

5.4Windloadresistancedesign.................................................................................................17

5.5Detailing...............................................................................................................................19

6Constructiontechnology..............................................................................................................21

6.1Generalrequirement..............................................................................................................21

6.2Constructionprocess.............................................................................................................22

6.3Constructionmethod.............................................................................................................23

7Constructionacceptance..............................................................................................................26

7.1Generalrequirement..............................................................................................................26

7.2Maincontrolitem..................................................................................................................26

7.3Generalitem..........................................................................................................................27

AppendixASchematicdiagramofthemainnodes........................................................................29

AppendixBSitereinspectionofmaterials.....................................................................................38

AppendixCTestregulationoffireperformanceforinsulationmaterial........................................39

Explanationofwordinginthisstandard............................................................................................41

Listofquetedstandard.......................................................................................................................42

Addition:Explanationofprovisions...................................................................................................44

5

1总则

1.0.1为贯彻国家和北京市关于建筑节能及碳减排的政策、法规，规范外墙外保温工程的技术要求，保

证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。

1.0.2本规程适用于北京市行政区域内新建、改建、扩建民用建筑外墙外保温工程的设计、施工与验收。

1.0.3外墙外保温工程的设计、施工和验收除应符合本规程外，尚应符合国家及北京市现行有关标准的

规定。

6

2术语

2.0.1外墙外保温系统externalthermalinsulationsystembasedoninsulationboard

由保温层、防护层、胶粘剂、锚栓等构成，并固定在外墙外表面的非承重保温构造的总称。可分为以

粘为主外墙外保温系统和以锚为主外墙外保温系统。

2.0.2有机类保温板organicinsulationboard

由有机物构成的保温板材。本规程指模塑聚苯板(简称模塑板或EPS板)、挤塑聚苯板(简称挤塑板或

XPS板)和硬泡聚氨酯板（简称聚氨酯板）。

2.0.3无机类保温板inorganicinsulationboard

主要由无机物组成用于保温工程的板材。本规程中指岩棉条或岩棉板。

2.0.4硬泡聚氨酯板rigidpolyurethanesboard

以聚氨酯硬质泡沫塑料（简称PUR）或聚异氰脲酸酯硬质泡沫塑料（简称PIR）为芯材，在工厂制成

的、双面带有界面层的板材。

2.0.5胶粘剂adhesive

由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，专用于将保温板粘贴在基层墙体上

的粘结材料。

2.0.6抹面胶浆renderingcoatmortar

由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，具有一定变形能力和良好粘结性能

的抹面材料。

2.0.7玻纤网glassfibermesh

表面经高分子材料涂覆处理的、具有耐碱功能的网格状玻璃纤维织物，作为增强材料内置于抹面胶浆

中，用以提高抹面层的抗裂性和抗冲击性。

2.0.8托架bracket

由膨胀螺栓固定于基层墙体上，在施工过程中用于支撑保温材料、防止其滑移，并具有防锈功能的构

件。

2.0.9防护层renderingsystem

抹面层和饰面层的总称。

7

3基本规定

3.0.1外墙外保温工程应符合下列规定：

1能适应基层墙体的正常变形而不产生裂缝、空鼓或脱落；

2在重力和风荷载、温湿度、地震以及主体结构变形等的作用下应与主体结构安全连接；

3各组成部分应具有物理-化学稳定性。所有组成材料应彼此相容并具有防腐性。在可能受到生物侵害

（鼠害、虫害等）时，外保温工程还应具有防生物侵害性能。

3.0.2外墙外保温工程采用新技术、新材料、新设备、新工艺，应按照北京市相关规定执行，制定专项施

工方案，并对其进行专家论证。

3.0.3外墙外保温系统各种组成材料应配套供应，并提供型式检验报告。型式检验报告中应包括系统耐候

性和抗风压性能检验项目以及配套组成材料的名称、生产单位、规格型号、主要性能参数。挤塑板外墙外

保温系统应包含界面剂。

3.0.4保温材料选用挤塑板时，应使用配套的界面剂进行界面处理，并按供应商提供的使用说明施工。其

它类型保温材料如需要也应进行界面处理。

3.0.5防火隔离带保温材料导热系数不应大于墙体保温材料导热系数的2倍。防火隔离带的安装应符合现

行地方标准《外墙外保温防火隔离带技术规程》DB11/T1383的规定。

3.0.6外墙外保温工程的防火安全设计应符合现行国家标准《建筑设计防火规范》GB50016的规定，施工

防火安全应符合国家现行标准《建设工程施工现场消防安全技术规范》GB50720、《外墙外保温工程施

工防火安全技术规程》DB11/T729的规定。

3.0.7外墙外保温工程施工应符合现行国家标准《建筑工程绿色施工规范》GB/T50905的规定。

3.0.8外墙外保温工程的饰面层应选用具有良好的透气性能的涂料、饰面砂浆等轻质面层材料，且饰面层

应与外墙外保温系统其它组成材料相容。

3.0.9外墙外保温工程的饰面材料不宜采用饰面砖，确需采用该做法的，应依据国家现行相关标准制定专

项施工方案和验收方法，并应组织专家论证。

3.0.10外墙外保温所用保温材料不应包含六溴环十二烷等禁止使用材料。

3.0.11在正确使用和正常维护条件下，外墙外保温工程的使用年限不应少于25年。

8

4性能要求

4.0.1有机类保温板外墙外保温系统的性能应符合表4.0.1的规定。

表4.0.1有机类保温板外墙外保温系统性能要求

项目性能要求试验方法

不得出现空鼓、剥落或脱

外观质量落、开裂等破坏，不得产生

耐裂缝出现渗水

模塑板

候抹面层与保温

挤塑板

性层拉伸粘结强≥0.10，且破坏位于保温板内

硬泡聚氨酯板JGJ144

度，MPa

防火隔离带注

抗冲首层墙面及门窗口等易受碰撞部位10J级

击性二层及以上墙面3J级

热阻符合设计要求

防护层水蒸汽湿流密度，g/（m2·h）≥0.85GB/T17146

抹面层不透水性2h不透水

吸水量，g/m2≤500

外观质量无空鼓、剥落，无可见裂缝

防火隔离带注

JGJ144

耐冻

融（30防护层与保温模塑板

次）板拉伸粘结强≥0.10

度，MPa挤塑板

硬泡聚氨酯板

不小于工程项目的风荷载

抗风压值，kPaGB/T36585

标准值的1.5倍

注：拉伸粘结强度试件尺寸为100mm×100mm。

4.0.2无机类保温板外墙外保温系统的性能要求应符合表4.0.2的规定。

表4.0.2无机类保温板外墙外保温系统性能要求

技术要求

项目试验方法

岩棉板岩棉条

不得出现饰面层起泡或剥

耐候性外观质量落、防护层空鼓或脱落等破GB/T29906

坏，不得产生渗水裂缝

9

≥100，且破坏

抹面层与保温层拉伸粘结强度，kPa岩棉板破坏位于保温板

内

抗冲击首层墙面及门窗口等易受碰撞部位10J级

性二层及以上墙面3J级

吸水量，g/m2≤500

防护层水蒸气渗透混凝土基层≤2.83×103

GB/T17146

阻,(m2·h·Pa/g)非混凝土基层≤2.10×103

防护层无空鼓、脱落，无渗

耐冻融外观质量

水裂缝

（30GB/T29906

防护层与保温板拉伸粘结强度注，

次）≥10≥100

kPa

不小于工程项目的风荷载

抗风压值，kPa附录A

标准值的1.5倍

注：岩棉板试件尺寸200mm×200mm，岩棉条试样尺寸为以岩棉条宽度为边长的正方形。

数量6个。

4.0.3有机类保温板技术要求和允许偏差应符合表4.0.3-1、4.0.3-2的规定。

表4.0.3-1有机类保温板技术要求

技术要求

项目模塑板挤塑板硬泡聚试验方法

033级037级030级034级氨酯板1

GB/T10294

导热系数（25℃），W/(m·K)≤0.033≤0.037≤0.030≤0.034≤0.024或GB/T

10295

表观密度，kg/m318～2222～35≥32GB/T6343

断裂弯曲负荷，N≥25--

熔结性2GB/T8812

弯曲变形3，mm≥20≥20≥6.5

垂直于板面抗拉强度，MPa≥0.10≥0.20≥0.10JGJ144

压缩强度，kPa≥100≥150≥150GB/T8813

尺寸稳定性（70℃，48h），%≤0.3≤1.0≤1.0GB/T8811

吸水率，％（v/v）≤3≤1.5≤3GB/T8810

燃烧性能B1级附录C

注：1硬泡聚氨酯板导热系数、表观密度、熔结性、吸水率采用芯材进行测试；

2模塑板断裂弯曲负荷或弯曲变形有一项能符合指标要求即为合格。硬泡聚氨酯板弯曲变形检

测用材料为芯材；

3试验跨距为200mm，试验速度(50±1)mm/min。试样尺寸(250±1)mm×(100±1)mm×(20±1)

mm，试样数量5个，取5个试样试验结果的算术平均值；

表4.0.3-2有机类保温板的尺寸允许偏差

项目允许偏差，mm项目允许偏差，mm

10

≤50±1.5宽度±1.5

厚度

＞50±2.0
