GB/T 6464-1997 金属及其覆盖层 大气腐蚀试验 现场试验的一般要求

GB/'r6464一1997

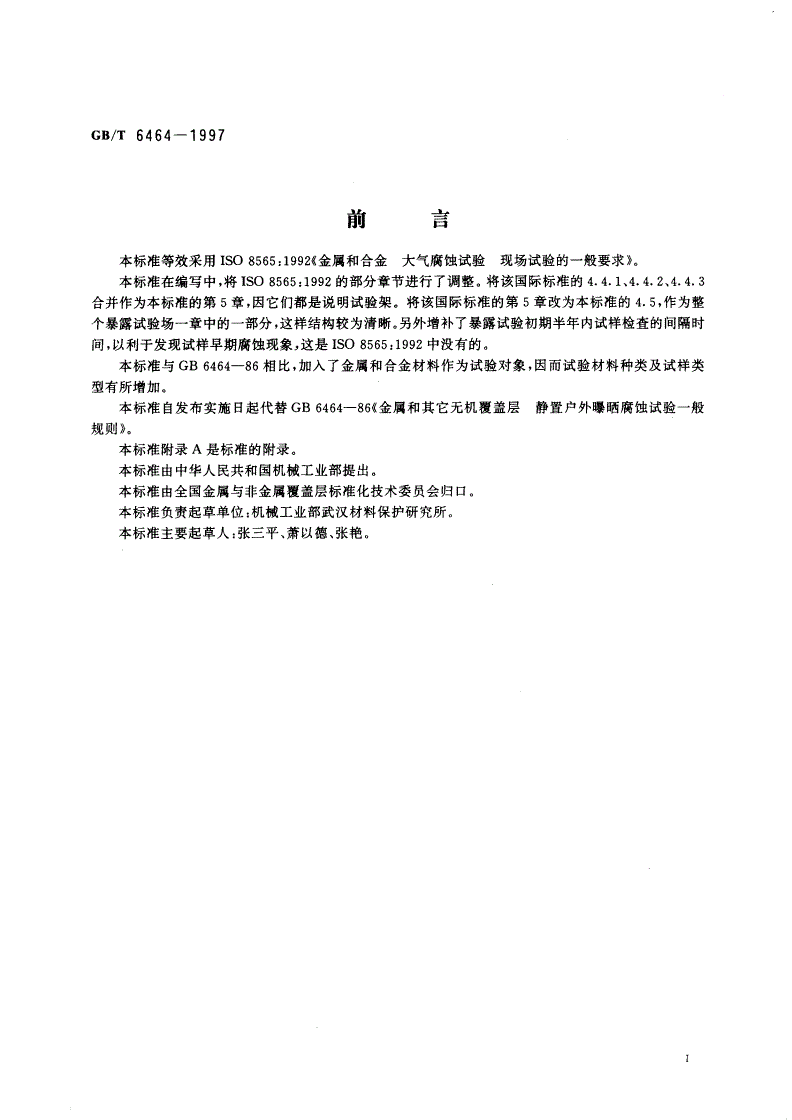

前台

本标准等效采用ISO8565:1992H金属和合金大气腐蚀试验现场试验的一般要求》

本标准在编写中，将ISO8-565:1992的部分章节进行了调整。将该国际标准的4.4.1,4.4.2,4.4.3

合并作为本标准的第5章，因它们都是说明试验架将该国际标准的第5章改为本标准的4.5,作为整

个暴露试验场一章中的一部分，这样结构较为清晰另外增补了暴露试验初期半年内试样检查的问隔时

间，以利于发现试样早期腐蚀现象，这是ISO8565:1992中没有的

本标准与GB6464-86相比，加入了金属和合金材料作为试验对象，因而试验材料种类及试样类

型有所增加

本标准自发布实施日起代替GB6464-86《金属和其它无机覆盖层静置户外曝晒腐蚀试验一般

规则》

本标准附录A是标准的附录

本标准由中华人民共和国机械工业部提出。

本标准由全国金属与非金属税盖层标准化技术委员会归口。

本标准负责起草单位:机械工业部武汉材料保护研究所

本标准主要起草人:张三平、萧以德、张艳

Gs/'e6464一1997

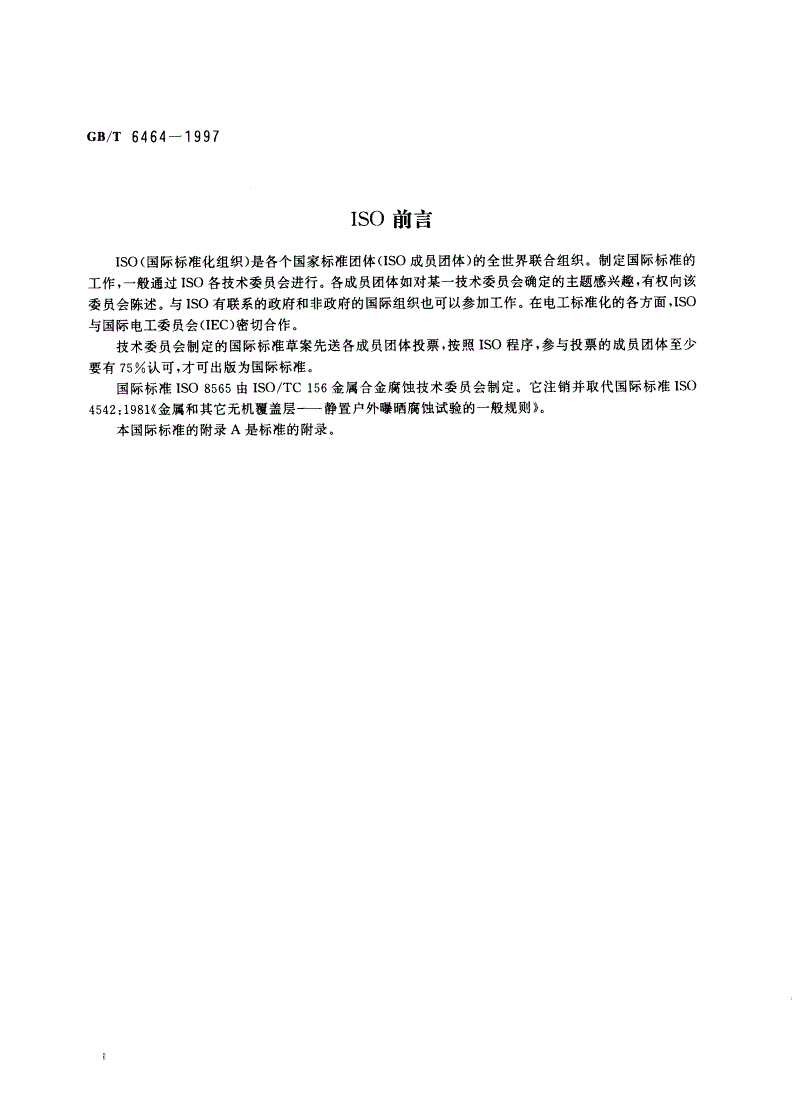

ISO前言

ISO(国际标准化组织)是各个国家标准团体((ISO成员团体)的全世界联合组织。制定国际标准的

工作，一般通过ISO各技术委员会进行。各成员团体如对某一技术委员会确定的主题感兴趣，有权向该

委员会陈述。与ISO有联系的政府和非政府的国际组织也可以参加工作。在电工标准化的各方面，工SO

与国际电工委员会((SEC)密切合作。

技术委员会制定的国际标准草案先送各成员团体投票，按照ISO程序，参与投票的成员团体至少

要有75%认可才可出版为国际标准

国际标准ISO8565由ISO/TC156金属合金腐蚀技术委员会制定。它注销并取代国际标准ISO

4542:1981《金属和其它无机覆盖层—静置户外曝晒腐蚀试验的一般规则》。

本国际标准的附录A是标准的附录

中华人民共和国国家标准

金属及其覆盖层大气腐蚀试验GB/T6464一1997

eqvISO8565:1992

现场试验的一般要求

代替GH6464--86

Metalsanditscoatings-Atmosphericcorrosion

testing-Generalrequirementsforfieldtests

引言

进行大气暴露条件下腐蚀试验的目的在于:

—获得金属合金，，及其覆盖层和其他无机覆盖层在大气环境下的耐腐蚀性能数据带

—评价在给定的试验室条件下和大气环境下试验结果之间的相关性;

—评价特殊金属的腐蚀类型.

本标准包括试样在试验站大气环境作用下的暴露及定期检查但是，它不包括使用条件下的腐蚀试

验

金属的腐蚀速率取决于大气腐蚀试验场的环境。金属腐蚀速率和大气变量之间的关系复杂，因此，

现场试验结果不能准确地预侧使用性能，但是对金属及其覆盖层的使用性能可以提供指南

，范围

本标准规定了大气条件下金属及其援盖层的静置腐蚀试验一般要求。这种试验可在露天或有遮蔽

条件下进行

本标准涉及的试验材料还包括其他无机锁盖层。

本标准也适用于室内试验

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性

GB6461-86金属覆盖层对底材为阴极的筱盖层腐蚀试验后的电镀试样的评级

(eqvISO4540:1980)

GB11377-89金属和其他无机覆盖层储存条件下腐蚀试验的一般规则(eqvISO4643:1981)

GB12335-90金属覆盖层对底材呈阳极性的覆盖层腐蚀试验后的试样的评级

(eqvISO8403,1991)

JB/T6074-92腐蚀试祥的制备、清洗和评定

ISO4221:1980空气质量—环境空气中二氧化硫质量浓度的测定—针试剂分光光度测定法

ISO9225:1992金属和合金的腐蚀—大气腐蚀性污染物的侧定

1)以下统称之为“金属气

国家技术监督局1997一07一25批准，998-02-01实施

GB/T6464一1997

ISO9226:1992金属和合金的腐蚀—大气腐蚀性一一评价腐蚀性用的标准试样的腐蚀率测定

地面气象观测规范1，

试样的要求

31试样的类型

3.1门平板试样

一般选用矩形平板试样，因其容易称重和测量，而且其形状简单便于固定在试验架上。试样尺」应

能保证准确的评价，以150mmX100mm为宜试样的厚度应当足以保证试样能够经受规定的试验周

期，还应该考虑到某些材料的力学效应和晶间腐蚀的可能性，试样厚度以1-3.-为宜

对于金属覆盖层的试验，试样的表面面积应当尽可能大，任何情况下都不得小于50-2(5cmX

10cm)如果采用面积小于50cm，的镀覆件，则可以将同类试样组合而达到所要求的最小表面积，但是

这种情况所得到的结果不宜与专门制备的上述最小面积的试样所得到的结果进行比较

3.1，2形状不规则试样

螺栓、管材、棒材、角铁，甚至组合件都可作为试样进行试验

如果只对管外表面进行腐蚀试验，管端应进行封闭处理.

复杂的试样(如组装件)，可能有缝隙、积水阱、焊接部位以及异类金属接触等情况，因此必须考虑这

些国素对组合件耐蚀性的影响还应注意组装件的放置，以模拟组装件实际使用情况。

3门，3焊接试样

焊接件大气腐蚀试验的目的在于揭示由于焊接金属与母材之间金相或成分的差别而导致焊接区的

选择腐蚀倾向焊缝应处于试样中部，并与其长边平行;如技术条件要求，也可与其长边垂直

3.2试样的制备
