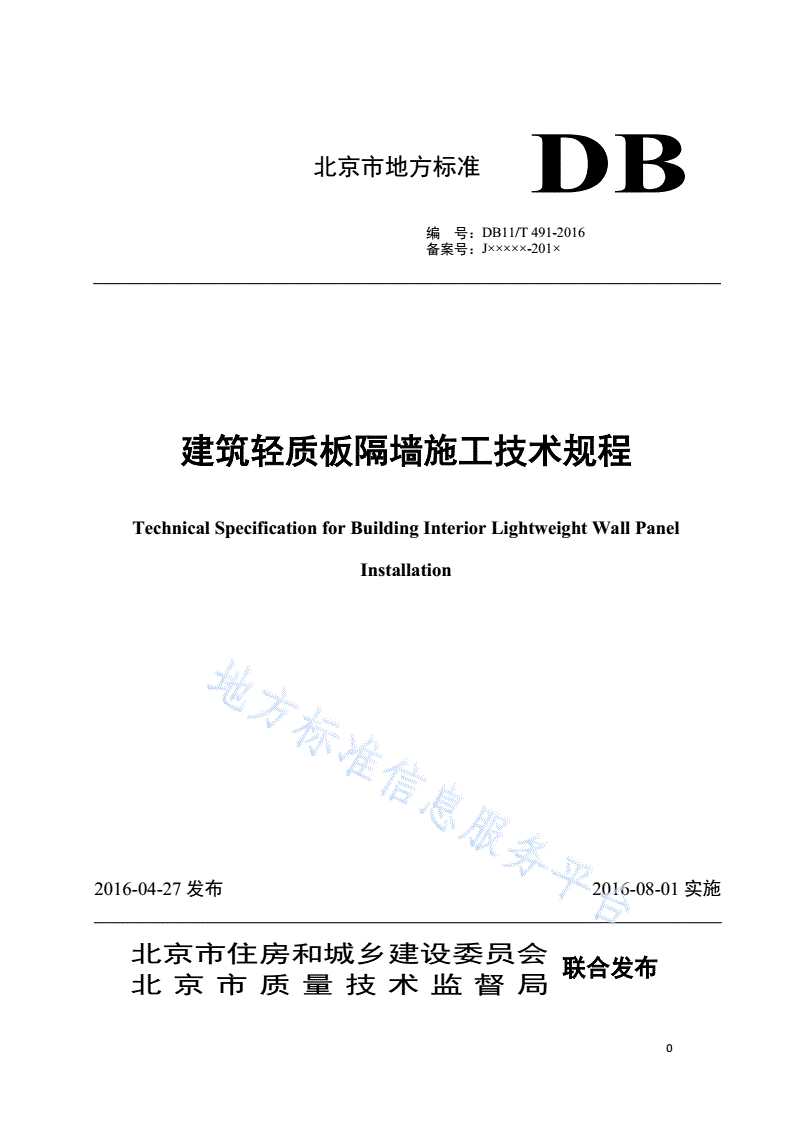

DB11/T 491-2016 建筑轻质板隔墙施工技术规程

北京市地方标准

编号：DB11/T491-2016

备案号：J×××××-201×

建筑轻质板隔墙施工技术规程

TechnicalSpecificationforBuildingInteriorLightweightWallPanel

Installation

2016-04-27发布2016-08-01实施

北京市住房和城乡建设委员会

联合发布

北京市质量技术监督局

0

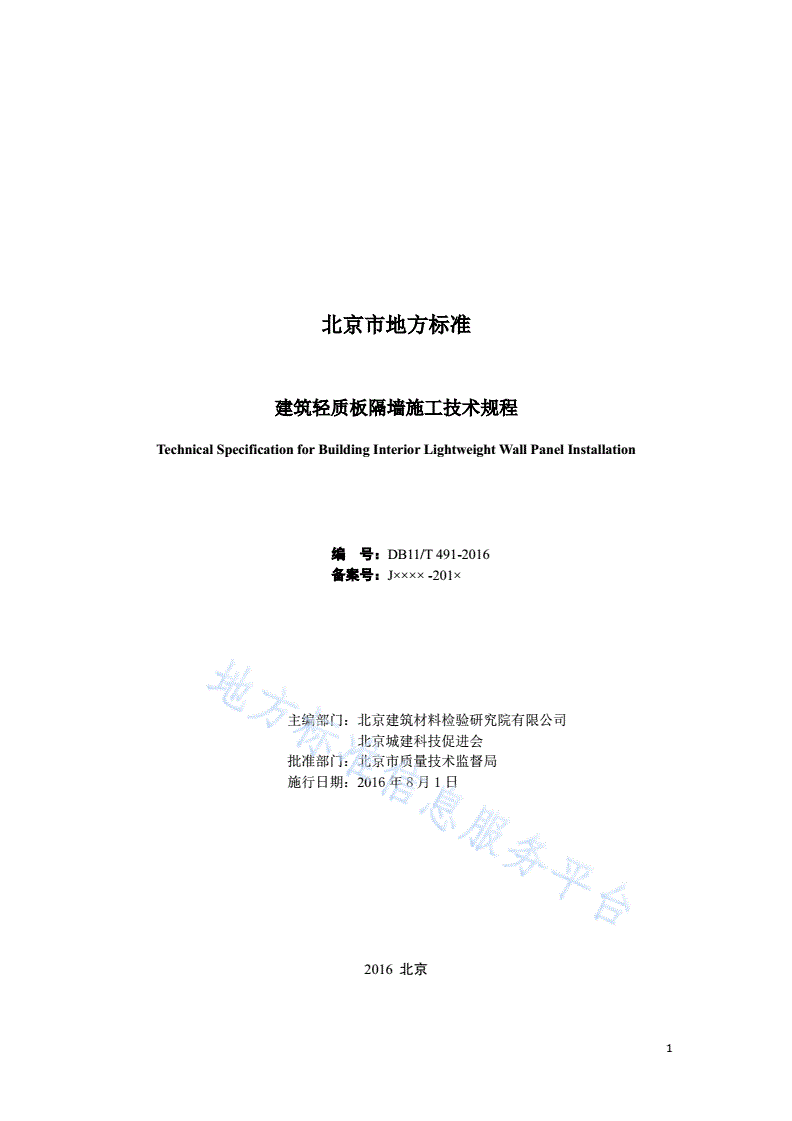

北京市地方标准

建筑轻质板隔墙施工技术规程

TechnicalSpecificationforBuildingInteriorLightweightWallPanelInstallation

编号：DB11/T491-2016

备案号：J××××-201×

主编部门：北京建筑材料检验研究院有限公司

北京城建科技促进会

批准部门：北京市质量技术监督局

施行日期：2016年8月1日

2016北京

1

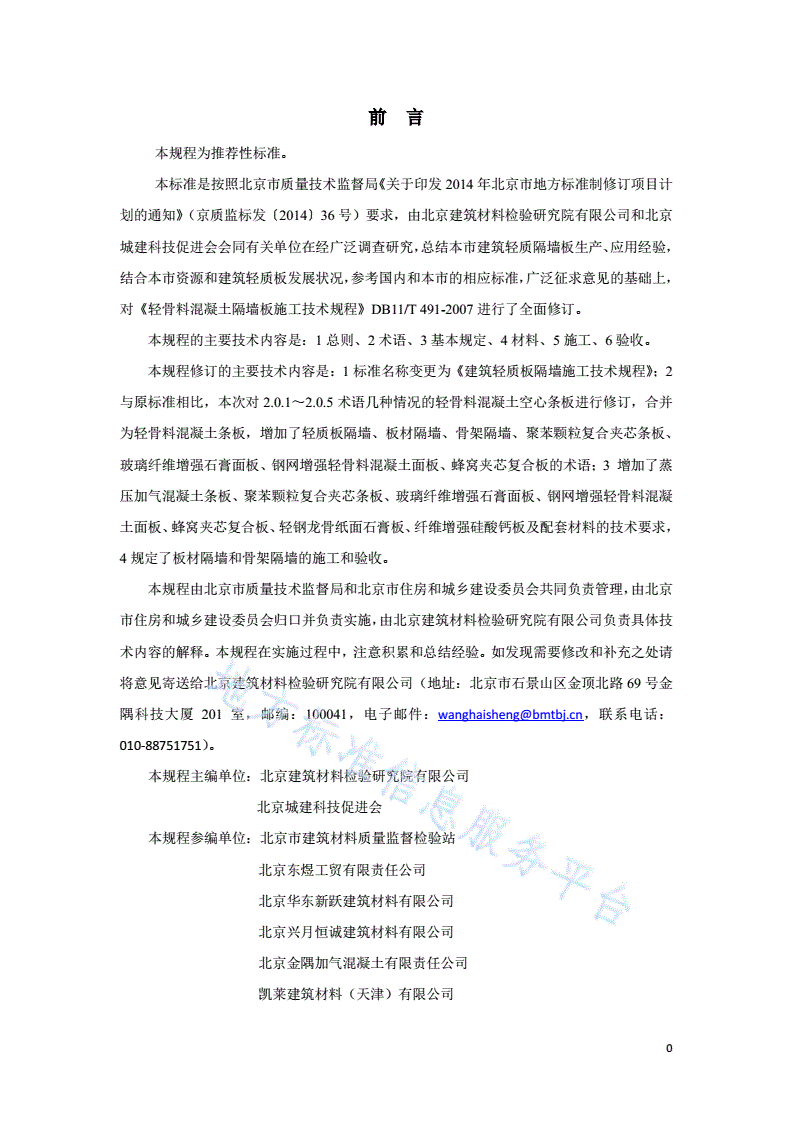

前言

本规程为推荐性标准。

本标准是按照北京市质量技术监督局《关于印发2014年北京市地方标准制修订项目计

划的通知》（京质监标发〔2014〕36号）要求，由北京建筑材料检验研究院有限公司和北京

城建科技促进会会同有关单位在经广泛调查研究，总结本市建筑轻质隔墙板生产、应用经验，

结合本市资源和建筑轻质板发展状况，参考国内和本市的相应标准，广泛征求意见的基础上，

对《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007进行了全面修订。

本规程的主要技术内容是：1总则、2术语、3基本规定、4材料、5施工、6验收。

本规程修订的主要技术内容是：1标准名称变更为《建筑轻质板隔墙施工技术规程》；2

与原标准相比，本次对2.0.1～2.0.5术语几种情况的轻骨料混凝土空心条板进行修订，合并

为轻骨料混凝土条板，增加了轻质板隔墙、板材隔墙、骨架隔墙、聚苯颗粒复合夹芯条板、

玻璃纤维增强石膏面板、钢网增强轻骨料混凝土面板、蜂窝夹芯复合板的术语；3增加了蒸

压加气混凝土条板、聚苯颗粒复合夹芯条板、玻璃纤维增强石膏面板、钢网增强轻骨料混凝

土面板、蜂窝夹芯复合板、轻钢龙骨纸面石膏板、纤维增强硅酸钙板及配套材料的技术要求，

4规定了板材隔墙和骨架隔墙的施工和验收。

本规程由北京市质量技术监督局和北京市住房和城乡建设委员会共同负责管理，由北京

市住房和城乡建设委员会归口并负责实施，由北京建筑材料检验研究院有限公司负责具体技

术内容的解释。本规程在实施过程中，注意积累和总结经验。如发现需要修改和补充之处请

将意见寄送给北京建筑材料检验研究院有限公司（地址：北京市石景山区金顶北路69号金

隅科技大厦201室，邮编：100041，电子邮件：wanghaisheng@，联系电话：

010-88751751）。

本规程主编单位：北京建筑材料检验研究院有限公司

北京城建科技促进会

本规程参编单位：北京市建筑材料质量监督检验站

北京东煜工贸有限责任公司

北京华东新跃建筑材料有限公司

北京兴月恒诚建筑材料有限公司

北京金隅加气混凝土有限责任公司

凯莱建筑材料（天津）有限公司

0

北京克帮防水工程有限公司

本规程主要起草人员：王海生杨永起张户民徐立杰刘春凤王峰陈媛媛

张焕良张劲松侯淑芳彭梅毛建华张付忠胡治峰

张攀黄卫平永杰李俊亮国爱丽李哲张炳志

本规程主要审查人员：丁威杨思忠陈慧娟安明喆杨玉启高宝林刘艳军

1

目次

1总则........................................................................................................................................1

2术语........................................................................................................................................2

3基本规定....................................................................................................................................3

4材料........................................................................................................................................4

4.1轻质板.....................................................................................................................................4

4.2配套材料.................................................................................................................................5

5施工........................................................................................................................................7

5.1一般规定.................................................................................................................................7

5.2板材隔墙施工.........................................................................................................................8

5.3骨架隔墙施工.......................................................................................................................11

6验收......................................................................................................................................15

6.1一般规定...............................................................................................................................15

6.2板材隔墙验收.......................................................................................................................15

6.3骨架隔墙验收.......................................................................................................................16

附录A节点示意图.....................................................................................................................19

附录B轻质板进场复验.............................................................................................................21

附录C隐蔽工程验收记录........................................................................................................22

附录D工程检验批质量验收记录............................................................................................23

附录E隔墙施工分项工程验收记录.........................................................................................24

本规程用词说明............................................................................................................................25

引用标准名录................................................................................................................................26

条文说明........................................................................................................................................29

0

Contents

1Generalprovisions....................................................................................................................1

2Terms..........................................................................................................................................2

3Basicregulation.........................................................................................................................3

4Materials....................................................................................................................................4

4.1LightweightPanels..................................................................................................................4

4.2AuxiliaryMaterials..................................................................................................................5

5Construction..............................................................................................................................7

5.1GeneralRequirements..............................................................................................................7

5.2InstallationofPrefabricatedPartitionWallPanel....................................................................8

5.3InstallationofLightsteel-framedPartitionWallPanel...........................................................11

6Acceptance...............................................................................................................................15

6.1Generalrequirements.............................................................................................................15

6.2InstallationofPrefabricatedPartitionWallPanel..................................................................15

6.3InstallationofLightsteel-framedPartitionWallPanel...........................................................16

AppendixASketchofConnections..........................................................................................19

AppendixBOn-siteQualityInspection...................................................................................21

AppendixCAcceptanceRecordoftheConcealedWork.......................................................22

AppendixDQualityInspectionRecordsoftheInspectionLot.............................................23

AppendixEPhaseInspectionRecordsofPartitionWallInstallation...................................24

ExplanationofWordinginThisSpecification............................................................................25

ListofNormativeReferences.......................................................................................................26

Commentary..................................................................................................................................29

0

1总则

1.0.1为提高建筑轻质板隔墙施工的质量，推广绿色建材，促进住宅产业化，做到安全环保、

技术先进、经济合理，制定本规程。

1.0.2本规程适用于北京市行政区域内新建、扩建和改建的建筑室内非承重轻质板隔墙的施

工和验收。

1.0.3轻质板隔墙工程施工除遵守本规程外，尚应符合现行国家和北京市现行有关标准的规

定。

1

2术语

2.0.1轻质板隔墙lightweightpanelforpartitionwall

以轻质板构成的隔墙，包括板材隔墙和骨架隔墙。

2.0.2板材隔墙prefabricatedlightweightpanelpartitionwall

不需要设置龙骨，完全由预制轻质隔墙板直接固定于建筑主体结构上形成的轻质墙体。

2.0.3骨架隔墙lightsteel-framedpanelpartitionwall

以龙骨构成骨架、在骨架两侧安装面板或在龙骨中安装轻质板形成的轻质墙体。

2.0.4轻骨料混凝土条板lightweightaggregateconcretepanel

采用轻骨料混凝土和增强材料复合制成的轻质条板。

2.0.5聚苯颗粒复合夹芯条板sandwichpanelwithenclosedpolystyreneparticle

由面板与聚苯乙烯颗粒轻混凝土轻质芯材复合预制的一种轻质条板。

2.0.6玻璃纤维增强石膏面板glass-fiberfabricreinforcedgypsumboard

用于骨架隔墙，以玻璃纤维网布增强的石膏板。

2.0.7钢网增强轻骨料混凝土面板welded-wirefabricreinforcedlightweightaggregate

concretepanel

用于骨架隔墙，以钢丝网增强的轻骨料混凝土板。

2.0.8蜂窝夹芯复合板compositepanelfilledwithcellularmaterials

用于骨架隔墙，以水泥砂浆或其它薄板为面层，与蜂窝芯材复合制成的轻质板材。

2

3基本规定

3.0.1轻质板隔墙施工前应编制专项施工方案。

3.0.2轻质板的堆放位置宜靠近安装地点，场地应坚实、平坦、干燥，有防雨、防潮措施。

3.0.3轻质板隔墙所采用的轻质板及其配套材料的技术性能检测结果和环保性能检测结果

应符合现行国家和北京市标准，不得采用国家明令禁止或淘汰的产品，进场时应提供型式检

验报告、出厂检验报告、合格证等质量证明文件。

3.0.4分户采暖的住宅建筑，其分户轻质墙体的传热系数应不大于1.5W/（m2•K）。

3.0.5轻质板隔墙的隔声应符合《民用建筑隔声设计规范》GB50118的规定，防火性能应

符合《建筑设计防火规范》GB50016的规定并应符合设计要求。

3.0.6轻质板隔墙施工应在主体结构施工验收合格后进行。

3.0.7轻质板隔墙与顶棚和其它墙体的交接处应采取防开裂措施。板缝处理应符合设计要

求。轻质板隔墙与主体结构梁柱之间应留有控制缝，应采用嵌缝增强处理。

3.0.8安装轻质墙体用的钢材、木材应采取防腐措施。

3.0.9材料进场时，应进行复验。复验要求应符合附录B的规定。

3

4材料

4.1轻质板

4.1.1轻骨料混凝土条板、聚苯颗粒复合夹芯条板应符合表4.1.1的规定，并应符合混凝土

轻质条板JG/T350的规定。

表4.1.1轻骨料混凝土条板、聚苯颗粒复合夹芯条板的技术要求

厚度规格面密度抗弯荷载软化系数抗冲击性吊挂力含水率干燥收缩值

90mm≤110kg/m2

120mm≤140kg/m2

≥1.5G≥0.80≥5次≥1200N≤10%≤0.5mm/m

150mm≤160kg/m2

180mm≤190kg/m2

注：G为板自身重量。

4.1.2蒸压加气混凝土条板应符合表4.1.2的规定，并应符合《建筑用轻质隔墙条板》GB/T

23451的规定。

表4.1.2蒸压加气混凝土条板的技术要求

厚度规格面密度抗弯荷载抗冲击性吊挂力干燥收缩值

100mm≤90kg/m2

125mm≤120kg/m2

≥1.5G≥5次≥1000N≤0.50mm/m

150mm≤140kg/m2

175mm≤160kg/m2

注：1G为板自身重量。

2干燥收缩值按照《蒸压加气混凝土性能试验方法》GB11969检验，其它按照《建筑用轻质隔墙

条板》GB/T23451检验。

4.1.3纸面石膏板应符合《纸面石膏板》GB9775的规定。

4.1.4硅酸钙板应符合《纤维增强硅酸钙板第1部分：无石棉硅酸钙板》JC/T564.1的规

定。

4.1.5玻璃纤维增强石膏面板应符合表4.1.5的规定。

4

表4.1.5玻璃纤维网布增强石膏面板的技术要求

厚度规格面密度，kg/m2纵向抗弯荷载，N横向抗弯荷载，N含水率，%

20mm≤23≥680≥500

25mm≤27≥900≥740≤3

30mm≤36≥920≥740

4.1.6钢网增强轻骨料混凝土面板应符合表4.1.6的规定。

表4.1.6钢网增强轻骨料混凝土面板的技术要求

厚度规格面密度，kg/m2抗弯荷载含水率，%干燥收缩值，mm/m

25mm≤50≥1.5G≤10≤0.6

注：G为板自身重量。

4.1.7蜂窝夹芯复合板应符合表4.1.7的规定。

表4.1.7蜂窝夹芯复合板的技术要求

厚度规格面密度，kg/m2抗弯荷载含水率，%抗冲击性，次吊挂力，N

100mm≤90≥1.5G≤5≥5≥1000

注：G为板自身重量。

4.2配套材料

4.2.1水泥基嵌缝粘结剂应符合表4.2.1的规定。

表4.2.1水泥嵌缝粘结剂的技术要求

拉伸胶粘强度，MPa压剪胶粘强度，MPa收缩值，mm/m

7d强度7d强度（放置2h）常温7d耐水7d

≥1.0≥0.9≥1.0≥0.9≤0.6

注：1拉伸胶粘强度按照《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T29906-2013A.2检验。

2压剪胶粘强度按照《混凝土界面处理剂》JC/T907-20026.3.4检验。

3收缩值按照《陶瓷墙地砖填缝剂》JC/T1004-2006检验。

4.2.2嵌缝石膏应符合《嵌缝石膏》JC/T2075的规定，粘结石膏应符合《粘结石膏》JC/T1025

标准的规定。

4.2.3蒸压加气混凝土条板隔墙施工所用砂浆应符合《蒸压加气混凝土砌筑砂浆与抹灰砂

浆》JC890的规定。

4.2.4用于处理板缝的玻璃纤维（网）带，宽度宜不小于50mm；用于处理轻质板与结构部

位缝隙的玻璃纤维（网）带，宽度宜不小于100mm；网孔宜为4mm×4mm规格。其性能应

5

符合表4.2.4的规定。

表4.2.4轻质板用嵌缝带的质量要求

耐碱断裂强力耐碱断裂强力保

单位面积质量，断裂强力（纵向、断裂伸长率（纵

项目（纵向、横向），留率（纵向、横

g/m2横向），N/50mm向、横向），%

N/50mm向），%

玻纤Ⅰ≥130－≥750≥50≤5.0

玻纤Ⅱ≥130≥1500－－≤5.0

注：表中玻纤Ⅰ是与水泥基嵌缝粘结剂配套使用的玻璃纤维（网）带；玻纤Ⅱ是与石膏基嵌缝粘结剂

配套使用的玻璃纤维（网）带。

4.2.5接缝纸带应符合《接缝纸带》JC/T2076的规定。

4.2.6锚固件应符合《外墙保温用锚栓》JG/T366或《混凝土用膨胀型、扩孔型建筑锚栓》

JG160标准的规定。

4.2.7板材隔墙施工所用的金属卡子应为不锈钢、热镀锌钢片或以其它形式进行防腐处理的

钢片，其公称厚度应不小于1.2mm，钢材力学性能符合相应国家标准的规定。

4.2.8细石混凝土：填到轻质墙板下的细石混凝土强度等级应不小于C15。

4.2.9镀锌钢丝绳公称直径应不小于2.5mm，且符合《一般用途钢丝绳》GB/T20118的规

定。

4.2.10镀锌钢带应宽度应不小于19mm，厚度应不小于0.6mm，且符合《连续热镀锌钢板

及钢带》GB/T2518的规定。

4.2.11轻钢龙骨的壁厚应不小于0.6mm，且符合《建筑用轻钢龙骨》GB/T11981中表面防

锈轻钢龙骨的规定。

4
