GB/T 29906-2013 模塑聚苯板薄抹灰外墙外保温系统材料

GB/T29906-2103

中华人民共和国国家质量监督检验检疫总局

中国国家标准化管理委员会

发布

G

ICS91.100.60

Q25

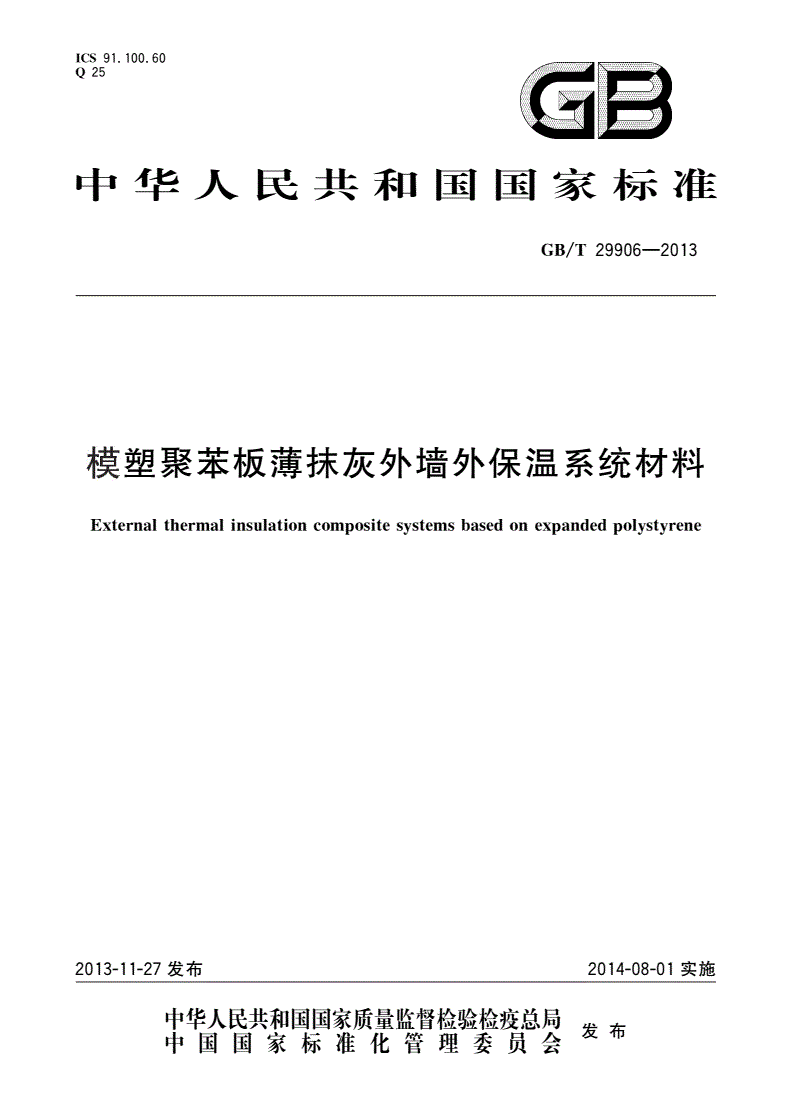

中华人民共和国国家标准

GB/T29906-2013

模塑聚苯板薄抹灰外墙外保温系统材料

Externalthermalinsulationcompositesystemsbasedonexpandedpolystyrene

2013年11月27日发布2014年8月1日实施

发布

2GB/T29906-2013

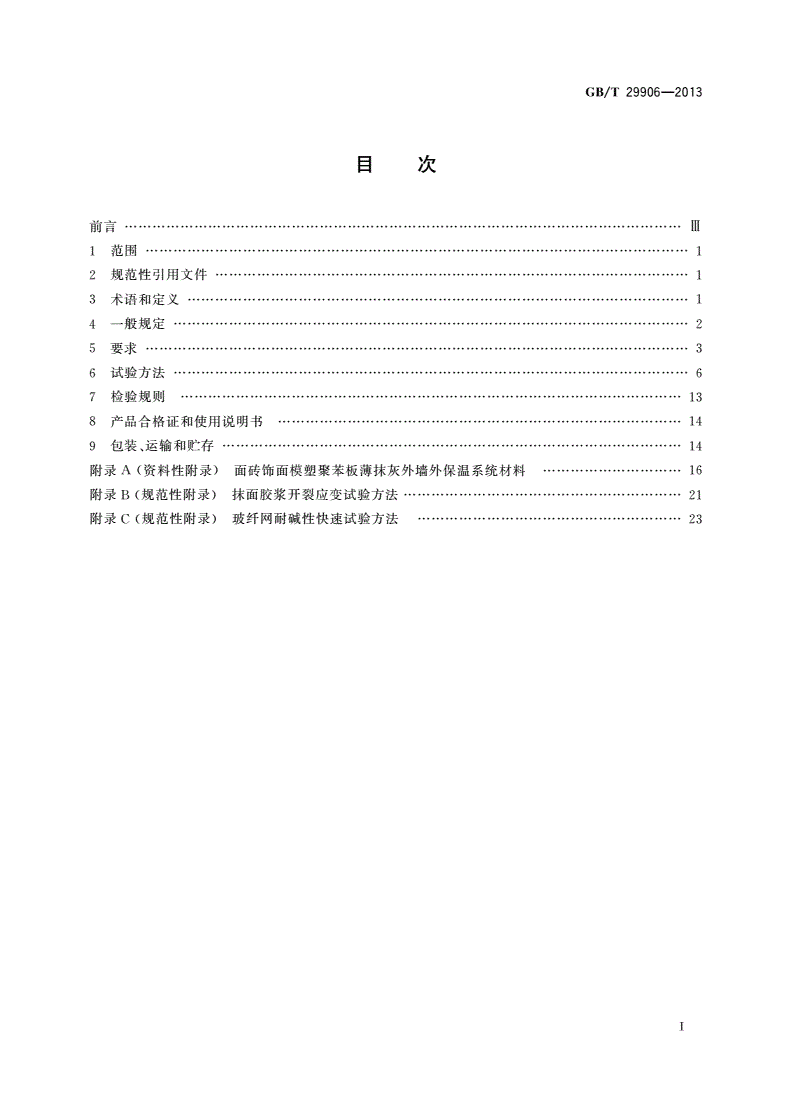

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4一般规定…………………2

5要求………………………3

6试验方法…………………5

7检验规则…………………11

8产品合格证和使用说明书………………12

9包装、运输和贮存………………………13

附录A（资料性附录)面砖饰面模塑聚苯板薄抹灰外墙外保温系统材料………………14

附录B（规范性附录）抹面胶浆开裂应变试验方法……………………18

附录C（规范性附录）玻纤网耐碱性快速试验方法……………………20

GB/T29906-2103

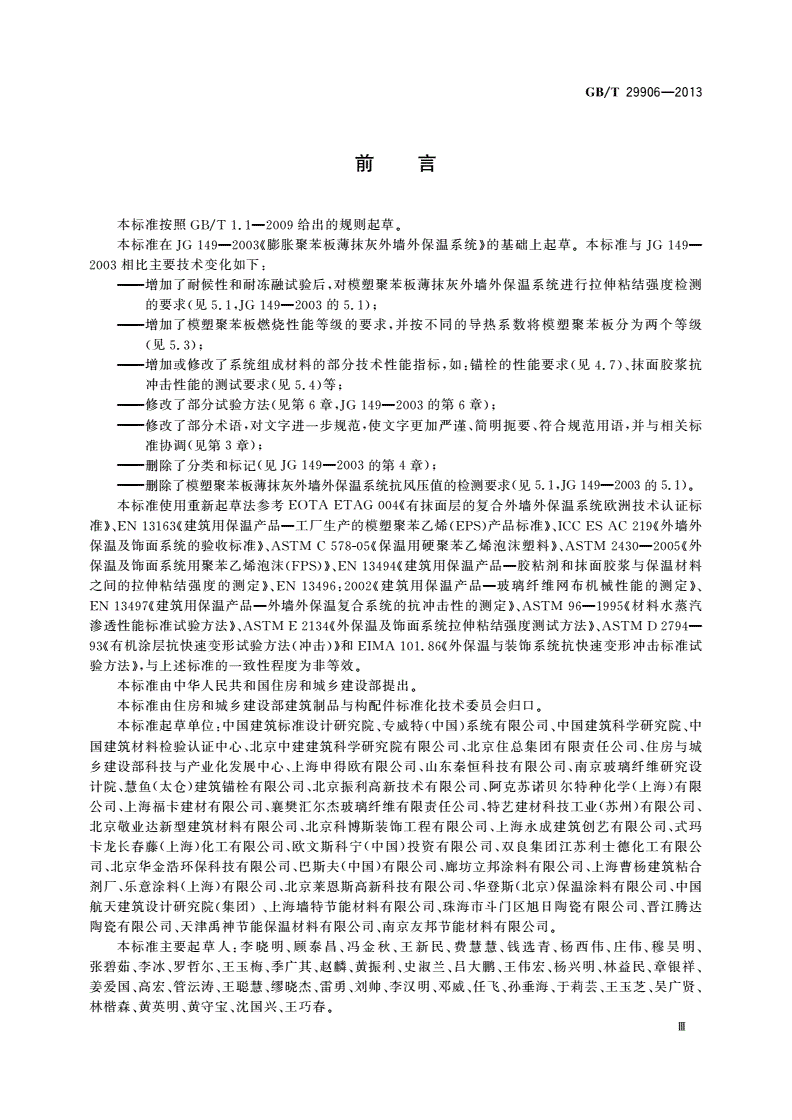

前言

本标准按照GB/T1.1—2009给出的规则起草。

请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

本标准由中华人民共和国住房和城乡建设部提出。

本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。

本标准起草单位：中国建筑标准设计研究院、专威特(中国)系统有限公司、中国建筑科学研究院、

中国建筑材料检验认证中心、北京中建建筑科学研究院有限公司、北京住总集团有限责任公司、住房与

城乡建设部科技与产业化发展中心、上海申得欧有限公司、山东秦恒科技有限公司、南京玻璃纤维研究

设计院、慧鱼（太仓）建筑锚栓有限公司、北京振利高新技术有限公司、阿克苏诺贝尔特种化学（上海）

有限公司、上海福卡建材有限公司、襄樊汇尔杰玻璃纤维有限责任公司、特艺建材科技工业（苏州）有

限公司、北京敬业达新型建筑材料有限公司、北京科博斯装饰工程有限公司、上海永成建筑创艺有限公

司、式玛卡龙长春藤（上海）化工有限公司、欧文斯科宁(中国)投资有限公司、双良集团江苏利士德化

工有限公司、北京华金浩环保科技有限公司、巴斯夫（中国）有限公司、廊坊立邦涂料有限公司、上海

曹杨建筑粘合剂厂、乐意涂料（上海）有限公司、北京莱恩斯高新科技有限公司、华登斯(北京)保温涂

料有限公司、中国航天建筑设计研究院(集团)、上海墙特节能材料有限公司、珠海市斗门区旭日陶瓷

有限公司、晋江腾达陶瓷有限公司、天津禹神节能保温材料有限公司、南京友邦节能材料有限公司。

本标准主要起草人：李晓明、顾泰昌、冯金秋、王新民、费慧慧、钱选青、杨西伟、庄伟、穆昊明、

张碧茹、李冰、罗哲尔、王玉梅、季广其、赵麟、黄振利、史淑兰、吕大鹏、王伟宏、杨兴明、林益民、

章银祥、姜爱国、高宏、管沄涛、王聪慧、缪晓杰、雷勇、刘帅、李汉明、邓威、任飞、孙垂海、于莉

芸、王玉芝、吴广贤、林楷森、黄英明、黄守宝、沈国兴、王巧春。

4GB/T29906-2013

模塑聚苯板薄抹灰外墙外保温系统材料

1范围

本标准规定了模塑聚苯板薄抹灰外墙外保温系统材料的术语和定义、一般规定、要求、试验方法、

检验规则、产品合格证和使用说明书、包装、运输和贮存。

本标准适用于民用建筑采用的模塑聚苯板薄抹灰外墙外保温系统材料。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T308滚动轴承钢球

GB/T3810.2-2006陶瓷砖试验方法第2部分:尺寸和表面质量的检验

GB/T3810.3-2006陶瓷砖试验方法第3部分:吸水率、显气孔率、表观相对密度和容重的测定

GB/T3810.12-2006陶瓷砖试验方法第12部分:抗冻性的测定

GB/T6342泡沫塑料与橡胶线性尺寸的测定

GB/T7689.5-2001增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测

定

GB/T8170-2008数值修约规则与极限数值的表示和判定

GB8624-2012建筑材料及制品燃烧性能分级

GB/T9914.3-2001增强制品试验方法第3部分:单位面积质量的测定(idtISO3374:2000)

GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料

GB/T17146-1997建筑材料水蒸气透过性能试验方法

GB/T17671水泥胶砂强度检验方法(ISO法)

GB/T20102-2006玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法

GB50178-93建筑气候区划标准

JC/T547-2005陶瓷墙地砖胶粘剂

JC/T1004-2006陶瓷墙地砖填缝剂

JGJ110建筑工程饰面砖粘结强度检验标准

JGJ126外墙饰面砖工程施工及验收规程

JGJ144外墙外保温工程技术规程

JG/T366外墙保温用锚栓

3术语和定义

下列术语和定义适用于本文件。

3.1

模塑聚苯板薄抹灰外墙外保温系统externalthermalinsulationcompositesystemsbasedon

expandedpolystyrene

置于建筑物外墙外侧，与基层墙体采用粘结方式固定的保温系统。系统由模塑聚苯板、胶粘剂、

厚度为3mm～6mm的抹面胶浆、玻璃纤维网布及饰面材料等组成，系统还包括必要时采用的锚栓、护角、

托架等配件以及防火构造措施。

GB/T29906-2103

3.2

基层墙体substrates

建筑物中起承重或围护作用的外墙墙体，可以是混凝土墙体或各种砌体墙体。

3.3

模塑聚苯板expandedpolystyrenepanel

绝热用阻燃型模塑聚苯乙烯泡沫塑料制作的保温板材。

3.4

胶粘剂adhesive

由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，专用于将模塑聚苯板（以下简称

模塑板）粘贴在基层墙体上的粘结材料。

3.5

抹面层rendering

采用抹面胶浆复合玻纤网薄抹在模塑板外表面，保护模塑板并起防裂、防火、防水和抗冲击等作用

的薄抹灰构造层。

3.5.1

抹面胶浆basecoat

由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，具有一定变形能力和良好粘结性

能的抹面材料。

3.5.2

玻纤网glassfiber-mesh

表面经高分子材料涂覆处理的、具有耐碱功能的玻璃纤维网布，作为增强材料内置于抹面胶浆中，

用以提高抹面层的抗裂性。

3.6

饰面层finishcoat

模塑聚苯板薄抹灰外墙外保温系统（以下简称模塑板外保温系统）的外装饰构造层，对模塑板外保

温系统起装饰和保护作用。当采用涂装材料做饰面层时，涂装材料包括建筑涂料、饰面砂浆、柔性面砖

等。

3.7

防护层renderingsystem

由抹面层和饰面层共同组成的对模塑板起保护作用的面层,用以保证模塑板外保温系统的机械强

度和耐久性。

3.8

锚栓anchor

由膨胀件和膨胀套管组成，或仅由膨胀套管构成，依靠膨胀产生的摩擦力或机械锁定作用连接保温

系统与基层墙体的机械固定件。

3.9

配件fitting

与模塑板外保温系统配套使用的附件，如密封膏、密封条、包角条、包边条、盖口条、护角、托架

等。

4一般规定

6GB/T29906-2013

4.1模塑板外保温系统的基本构造应符合表1的要求。

表1模塑板外保温系统基本构造

基层墙体

①

系统基本构造

构造示意图

粘结层

②

保温层

③

防护层

抹面层

④

饰面层

⑤

混凝土墙体

各种砌体墙体

胶粘剂

(锚栓

a

)

模塑板

抹面胶浆

复合

玻纤网

涂装材料

1②③④⑤

a

当工程设计有要求时，可使用锚栓作为模塑板的辅助固定件。

4.2模塑板外保温系统的各种组成材料应配套供应。所采用的所有配件，应与模塑板外保温系统性能

相容，并应符合国家现行相关标准的规定。

4.3当工程需要采取阻止火焰传播的防火构造措施时，其措施应符合国家相关规定。

4.4饰面层宜选用涂装饰面。当采用面砖饰面时，相关材料要求参见资料性附录A，其它要求应符合

JGJ126、JGJ144的相关规定。

4.5模塑板出厂前宜在自然条件下陈化42d，或在温度（60±5）℃环境中陈化5d。

4.6涂装材料应与模塑板外保温系统相容，并应符合国家现行相关标准的要求；应使用水性涂装材料，

不应使用溶剂型涂装材料。

4.7应根据基层墙体的类别选用不同类型的锚栓，锚栓应符合JG/T366的要求。

5要求

5.1模塑板外保温系统

模塑板外保温系统性能应符合表2的要求。

表2模塑板外保温系统性能指标

项目性能指标

耐候性

外观无可见裂缝，无粉化、空鼓、剥落现象

拉伸粘结强度，MPa≥0.10

吸水量，g/m

2

≤500

抗冲击性

二层及以上3J级

首层10J级

水蒸气透过湿流密度，g/(m

2

·h)≥0.85

耐冻融

外观无可见裂缝，无粉化、空鼓、剥落现象

拉伸粘结强度，MPa≥0.10

GB/T29906-2103

5.2胶粘剂

胶粘剂的产品形式主要有两种：一种是在工厂生产的液状胶粘剂，在施工现场按使用说明加入一定

比例的水泥或由厂商提供的干粉料，搅拌均匀即可使用。另一种是在工厂里预混合好的干粉状胶粘剂，

在施工现场只需按使用说明与一定比例的拌和用水混合，搅拌均匀即可使用。

胶粘剂的性能应符合表3的要求。

表3胶粘剂性能指标

项目性能指标

拉伸粘结强度，MPa

（与水泥砂浆）

原强度≥0.6

耐水

强度

浸水48h，干燥2h≥0.3

浸水48h，干燥7d≥0.6

拉伸粘结强度，MPa

（与模塑板）

原强度≥0.10，破坏发生在模塑板中

耐水

强度

浸水48h，干燥2h≥0.06

浸水48h，干燥7d≥0.10

可操作时间，h1.5～4.0

5.3模塑板

模塑板的性能、允许偏差应分别符合表4、表5的要求。

表4模塑板性能指标

项目

性能指标

039级033级

导热系数，W/(m·K)≤0.039≤0.033

表观密度，kg/m

3

18～22

垂直于板面方向的抗拉强度，MPa≥0.10

尺寸稳定性，%≤0.3

弯曲变形，mm≥20

水蒸气渗透系数，ng/(Pa·m·s)≤4.5

吸水率，V/V，%≤3

燃烧性能等级不低于B2级B1级

表5模塑板允许偏差单位为毫米

项目允许偏差

厚度

+1.5

0.0

长度±2

宽度±1

对角线差3

板边平直度2

8GB/T29906-2013

表5（续）模塑板允许偏差单位为毫米

项目允许偏差

板面平整度1

注：本表的允许偏差值以1200长×600宽的模塑板为基准。

5.4抹面胶浆

抹面胶浆的性能应符合表6的要求，水泥基抹面胶浆的产品形式同胶粘剂，非水泥基抹面胶浆的产

品形式主要为膏状。

表6抹面胶浆性能指标

项目性能指标

拉伸粘结强度，MPa

（与模塑板）

原强度≥0.10，破坏发生在模塑板中

耐水

强度

浸水48h，干燥2h≥0.06

浸水48h，干燥7d≥0.10

耐冻融强度≥0.10

柔韧性

压折比（水泥基）≤3.0

开裂应变（非水泥基），%≥1.5

抗冲击性3J级

吸水量，g/m

2

≤500

不透水性试样抹面层内侧无水渗透

可操作时间（水泥基），h1.5～4.0

5.5玻纤网

玻纤网的主要性能应符合表7的要求。

表7玻纤网主要性能指标

项目性能指标

单位面积质量，g/m

2

≥130

耐碱断裂强力（经向、纬向），N/50mm≥750

耐碱断裂强力保留率（经向、纬向），%≥50

断裂伸长率（经向、纬向），%≤5.0

6试验方法

6.1养护条件及试验环境

标准养护条件为空气温度（23±2）℃，相对湿度（50±5）%。试验环境为空气温度（23±5）℃，

相对湿度（50±10）%。

6.2数值修约

在判定测定值或其计算值是否符合标准要求时，应将测试所得的测定值或其计算值与标准规定的极

限数值作比较，比较的方法采用GB/T8170-2008中4.3规定的修约值比较法。

6.3模塑板外保温系统

GB/T29906-2103

6.3.1试样制备

按受检方提供的模塑板外保温
