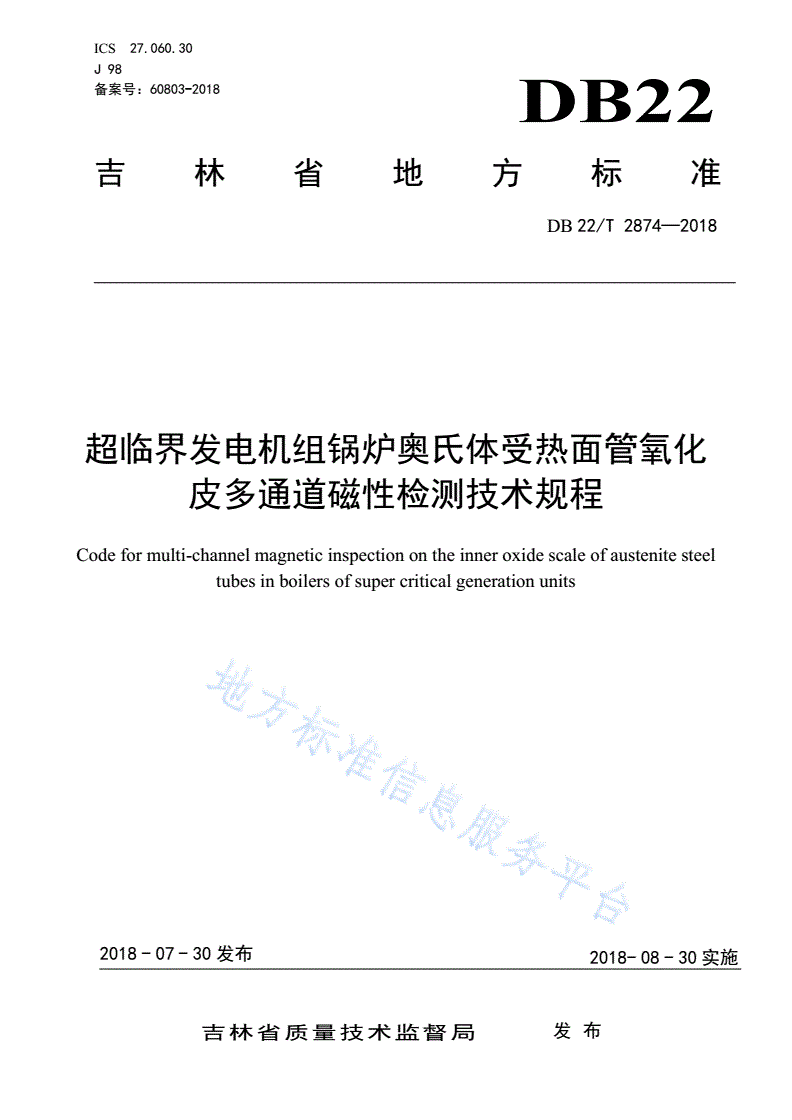

超临界发电机组锅炉奥氏体受热面管氧化

皮多通道磁性检测技术规程

Codeformulti-channelmagneticinspectionontheinneroxidescaleofaustenitesteel

tubesinboilersofsupercriticalgenerationunits

2018-07-30发布2018-08-30实施

吉林省质量技术监督局发布

DB22/T2874—2018

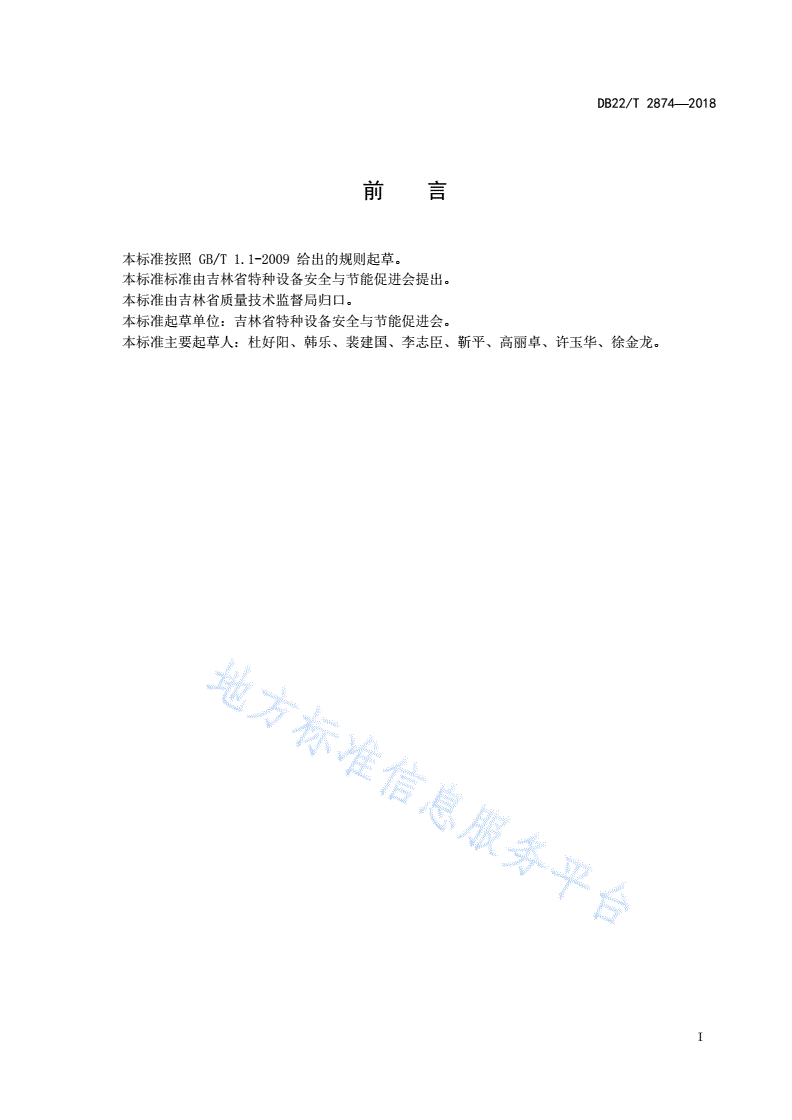

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准标准由吉林省特种设备安全与节能促进会提出。

本标准由吉林省质量技术监督局归口。

本标准起草单位：吉林省特种设备安全与节能促进会。

本标准主要起草人：杜好阳、韩乐、裴建国、李志臣、靳平、高丽卓、许玉华、徐金龙。

I

DB22/T2874—2018

超临界发电机组锅炉奥氏体受热面管氧化皮多通道磁性检测技术规

程

1范围

本规程规定了锅炉奥氏体受热面不锈钢管内壁氧化皮检测方法、风险等级评定标准。

本规程适用于吉林省内超临界发电机组奥氏体不锈钢管内壁氧化皮的检测、评定与预警。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

DL5009.1电力建设安全工作规程第1部分:火力发电厂部分

3术语和定义

下列术语和定义适用于本文件。

3.1

氧化皮oxidescale

锅炉奥氏体受热面管在运行参数下生成的附着在内壁的氧化物。

3.2

氧化皮堆积oxidescalestacking

奥氏体受热面管内部氧化皮在运行、起炉、停炉等情况下脱落形成的聚集。

注：一般在下弯头部位容易形成聚集。

3.3

磁性检测magneticinspection

奥氏体不锈钢锅炉管是顺磁性材料，氧化皮为亚铁磁性或铁磁性，通过在外壁施加磁化磁场对堆积

的氧化皮磁化，利用探头测量磁化后氧化皮的磁场变化，实现对奥氏体受热面管内氧化皮堵塞率、分布

等的测量。

3.4

灵敏度标定样管Plexi-glasscalibrationtube

用于检测前仪器的标定。根据超临界机组奥氏体受热面管规格，采用透明有机玻璃制作与被检测奥

氏体不锈钢管相同规格的外管，内部放入可取放的固定横截面积的氧化皮标样内管，完成仪器和检测结

果的对比。氧化皮标样内管中氧化皮占横截面积的百分比一般为10%、20%、30%。灵敏度标定样管的制

作见附录A。

注1：有机玻璃为非铁磁性材料。

注2：灵敏度标样管中确定不同氧化皮占横截面积百分比时，氧化皮高度须经过计算确定，根据计算结果装入不同

高度的氧化皮，对应相应的横截面积百分比。

3.5

1

DB22/T2874—2018

堵塞率Blockageratio

奥氏体不锈钢管内氧化皮堆积横截面积占该处管段内部横截面积的百分比。

3.6

最大堵塞率Maximumblockageratio

奥氏体不锈钢管内氧化皮堆积横截面积占该处管段内部横截面积百分比的最大值。

3.7

非铁磁性编码器Non-ferromagnetismencoder

记录检测探头沿管子行走时的位置，同时对磁性检测不产生影响的基于非铁磁材料制作的编码器。

3.8

氧化皮三维分布Three-dimensionaldistributionofoxidescalealongmeasuredroute

利用软件对探头和非铁磁性编码器记录信号进行分析后，形成的在检测范围内氧化皮沿管子内部的

三维分布记录，用于直观评价氧化皮在管子内部分布。

4检测原理

奥氏体不锈钢具有顺磁性，氧化皮具有亚铁磁性或铁磁性。通过施加外部饱和磁场，对内部脱落堆

积的氧化皮进行磁化，同时利用探头对氧化皮的磁场参数进行测量。通过检测不同部位信号强弱值，获

得氧化皮的堵塞率、在管子内部的二维、三维分布。

5一般要求

5.1检测时机

可在以下时机进行检测：

a)机组小修期间对高温区域管段弯头进行抽查；

b)机组中修或大修期间对受热面管弯头进行全面检查；

c)受热面管出现长时间超温或严重超温，结合最近的检修期进行检查。

注：机组小修、中修、大修天数一般根据机组容量大小和发电企业检修计划确定。

5.2检测对象及环境

5.2.1受检部位管子外表面应无明显积灰、结渣、结焦、腐蚀物以及其它影响探头行进的
