DB11/T 1035-2013 城市轨道交通能源消耗评价方法

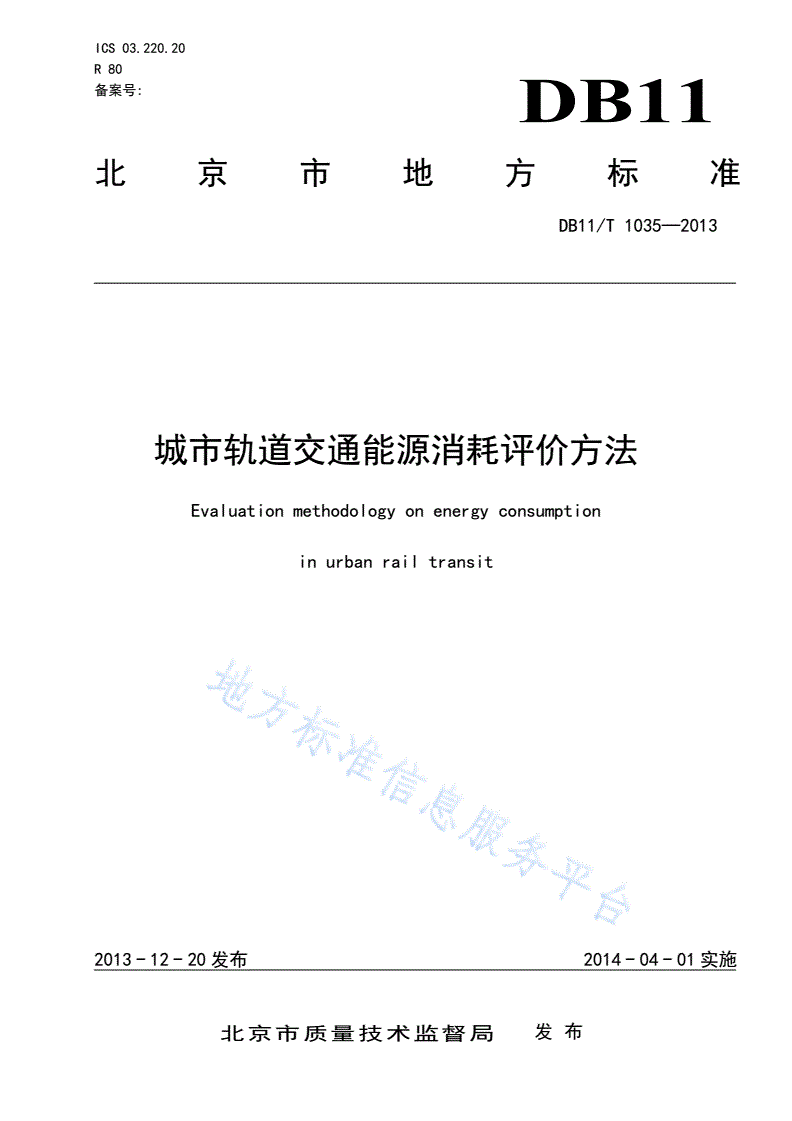

ICS03.220.20

R80

备案号:DB11

北京市地方标准

DB11/T1035—2013

城市轨道交通能源消耗评价方法

Evaluationmethodologyonenergyconsumption

inurbanrailtransit

2013-12-20发布2014-04-01实施

北京市质量技术监督局发布

DB11/T1035—2013

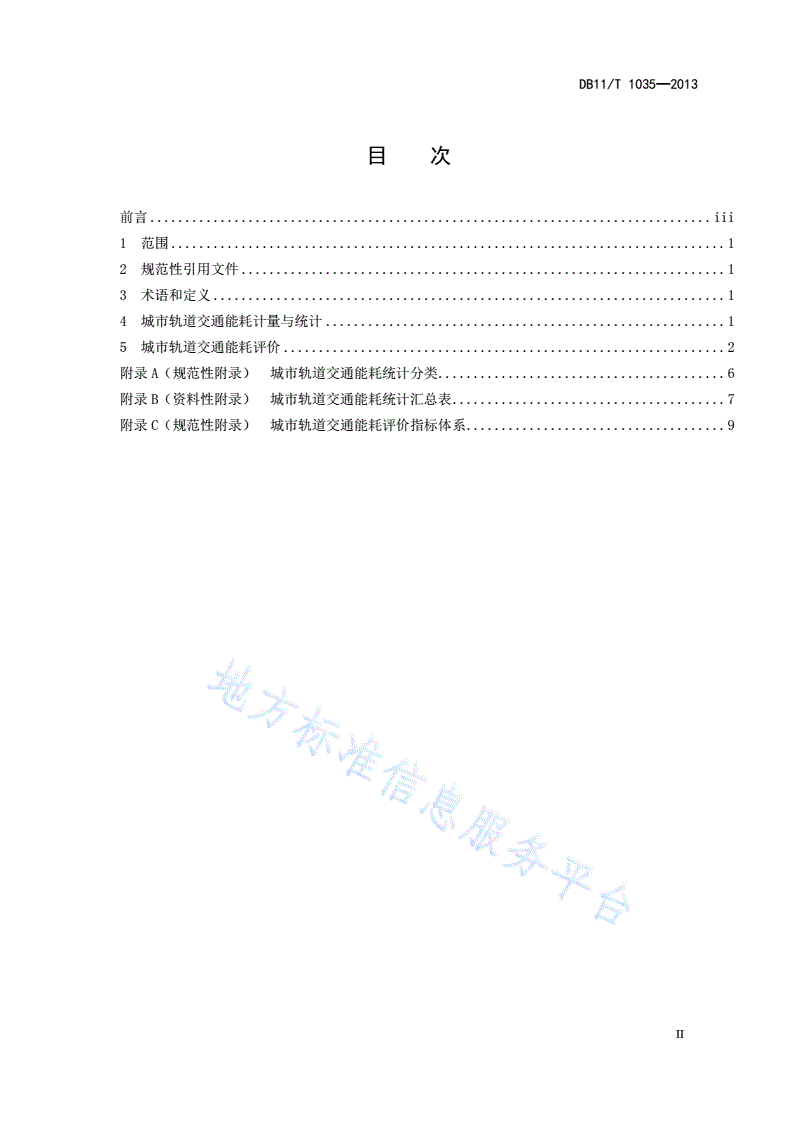

目次

前言................................................................................iii

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4城市轨道交通能耗计量与统计.........................................................1

5城市轨道交通能耗评价...............................................................2

附录A（规范性附录）城市轨道交通能耗统计分类.........................................6

附录B（资料性附录）城市轨道交通能耗统计汇总表.......................................7

附录C（规范性附录）城市轨道交通能耗评价指标体系.....................................9

II

DB11/T1035—2013

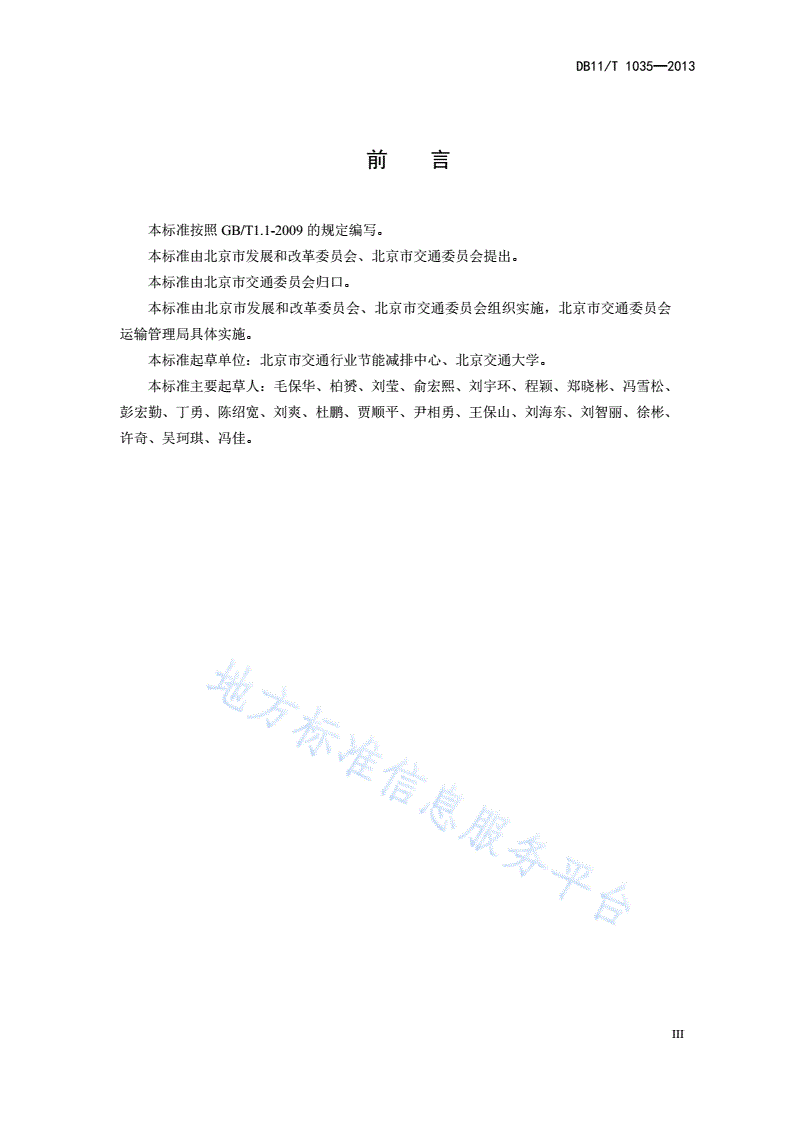

前言

本标准按照GB/T1.1-2009的规定编写。

本标准由北京市发展和改革委员会、北京市交通委员会提出。

本标准由北京市交通委员会归口。

本标准由北京市发展和改革委员会、北京市交通委员会组织实施，北京市交通委员会

运输管理局具体实施。

本标准起草单位：北京市交通行业节能减排中心、北京交通大学。

本标准主要起草人：毛保华、柏赟、刘莹、俞宏熙、刘宇环、程颖、郑晓彬、冯雪松、

彭宏勤、丁勇、陈绍宽、刘爽、杜鹏、贾顺平、尹相勇、王保山、刘海东、刘智丽、徐彬、

许奇、吴珂琪、冯佳。

III

DB11/T1035—2013

城市轨道交通能源消耗评价方法

1范围

本标准规定了城市轨道交通能耗的计量器具安装要求、统计内容与要求、评价指标、能耗评价方法。

本标准适用于城市轨道交通系统能耗评价。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB17167用能单位能源计量器具配备和管理通则

GB/T50833城市轨道交通工程基本术语标准

DB11/T814城市轨道交通路网运营指标体系

3术语和定义

GB/T50833和DB11/T814中确定的以及下列术语和定义适用于本标准。

3.1

综合能耗comprehensiveenergyconsumption

用能单位在统计期内实际消耗的各种能源（电能、热力、燃气、汽油和柴油等）实物量，按规定的

计算方法分别折算为标准煤后之和。

4城市轨道交通能耗计量与统计

4.1计量器具安装要求

4.1.1能耗计量器具应满足GB17167的相关要求，并具有数据采集与传输、远程管理和维护功能。

4.1.2列车、车站、控制中心、车辆段与综合基地应分别安装能耗计量器具。

4.1.3车站电梯与自动扶梯系统、照明系统、通风与空调系统等应分别安装能耗计量器具。

4.1.4单个列车应安装能耗计量器具或装置。

4.1.5商业照明等非营运性质用能应单独安装能耗计量器具。

4.1.6城市轨道交通系统交付运营前，能耗计量器具和装置安装应满足4.1.1、4.1.2、4.1.3、4.1.4、

4.1.5的要求。

1

DB11/T1035—2013

4.2统计内容

4.2.1城市轨道交通能耗应按照附录A中图A.1进行分类统计。

4.2.2车站应统计电耗，包括电梯与自动扶梯系统、照明系统、通风与空调系统和其他系统的电耗，

不包含商业等非营运性质电耗。统计内容如下：

a)车站电梯与自动扶梯系统应统计电梯、自动扶梯等系统的电耗。

b)车站照明系统应统计公共区域照明、工作区域照明、区间照明等系统的电耗。

c)车站通风与空调系统应统计公共区域通风与空调、管理用房通风与空调、空调水和隧道通风等

系统的电耗。

d)车站其他系统应统计给排水、屏蔽门/安全门、信号、通信、自动售检票、火灾自动报警、环

境与设备监控等系统的电耗。

4.2.3控制中心应统计综合能耗。

4.2.4车辆段与综合基地应统计综合能耗。

4.2.5线路能耗应分别统计线路牵引电耗、线路电耗及线路综合能耗。统计内容如下：

a)线路牵引电耗应统计列车在正线、联络线上运行和出入车辆段与综合基地的电耗。

b)线路电耗应统计线路牵引电耗、相关车站的电耗。

c)线路综合能耗应统计线路电耗、相关车辆段与综合基地的综合能耗。

4.3统计要求

4.3.1能耗统计应包括日统计、月度统计及年度统计。

4.3.2日统计的内容宜参照附录B中表B.1。

4.3.3月度统计与年度统计的内容宜参照附录B中表B.2。

4.3.4换乘站电耗应按车站所属线路分别进行统计。

5城市轨道交通能耗评价

5.1评价指标

5.1.1指标体系

城市轨道交通能耗评价指标体系见附录C中图C.1。

5.1.2车站电耗评价指标

5.1.2.1车站单位电耗评价指标包括车站每平方米电耗和车站每万人次电耗。具体计算方法如下：

a)车站每平方米电耗是指在统计期内，车站单位建筑面积的电耗。单位：千瓦时/平方米。计算

方法见公式（1）。

车站电耗

车站每平方米电耗=.............................(1)

车站建筑面积

b)车站每万人次电耗是指在统计期内，车站服务于每万人次乘客的电耗。单位：千瓦时/万人次。

计算方法见公式（2）。

车站电耗

车站每万人次电耗=...................(2)

车站进站量++车站出站量换乘站换乘量

注：若车站为非换乘站，上式不需计算换乘站换乘量。

2

DB11/T1035—2013

5.1.2.2车站电梯与自动扶梯系统单位电耗评价指标为车站电梯与自动扶梯系统单位升降高度电耗。

单位：千瓦时/米。计算方法见公式（3）。

车站电梯与自动扶梯系统电耗

车站电梯与自动扶梯系统单位升降高度电耗=............(3)

总升降高度

注：总升降高度=Σ电梯升降高度+Σ自动扶梯升降高度。单位：米。

5.1.2.3车站照明系统单位电耗评价指标为车站照明系统每平方米电耗，是指在统计期内，车站单位

照明区域面积照明系统的电耗。单位：千瓦时/平方米。计算方法见公式（4）。

车站照明系统电耗

车站照明系统每平方米电耗=........................(4)

车站照明区域面积

注：车站照明区域是指提供照明的运营场所和工作区域，包括公共区域照明、工作区域照明、区间照明等。单位：

平方米。

5.1.2.4车站通风与空调系统单位电耗评价指标包括车站通风与空调系统每平方米电耗和车站通风与

空调系统每万人次电耗。具体计算方法如下：

a)车站通风与空调系统每平方米电耗是指在统计期内，车站单位建筑面积通风与空调系统的电

耗。单位：千瓦时/平方米。计算方法见公式（5）。

车站通风与空调系统电耗

车站通风与空调系统每平方米电耗=..................(5)

车站建筑面积

b)车站通风与空调系统每万人次电耗是在统计期内，车站通风与空调系统服务于每万人次乘客的

电耗。单位：千瓦时/万人次。计算方法见公式（6）。

车站通风与空调系统电耗

车站通风与空调系统每万人次电耗=............(6)

车站进站量++车站出站量换乘站换乘量

注：若车站为非换乘站，上式不需计算换乘站换乘量。

5.1.2.5车站其他系统单位电耗评价指标为车站其他系统每平方米电耗，是指在统计期内，车站单位

建筑面积其他系统的电耗。单位：千瓦时/平方米。计算方法见公式（7）。

车站其他系统电耗

车站其他系统每平方米电耗=........................(7)

车站建筑面积

5.1.3控制中心能耗评价指标

控制中心能耗评价指标为控制中心占路网综合能耗比
