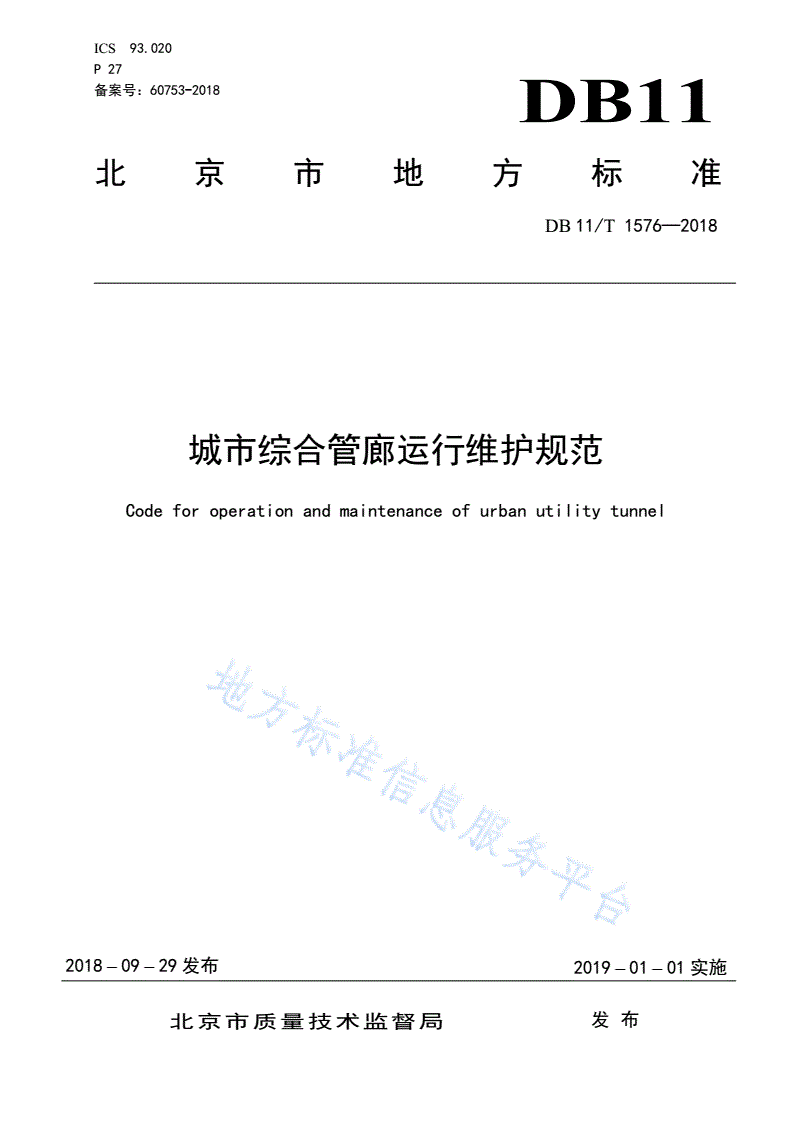

DB11/T 1576-2018 城市综合管廊运行维护规范

ICS93.020

P27

备案号：60753-2018DB11

北京市地方标准

DB11/T1576—2018

城市综合管廊运行维护规范

Codeforoperationandmaintenanceofurbanutilitytunnel

2018–09–29发布2019–01–01实施

北京市质量技术监督局发布

DB11/T1576—2018

目次

前言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................2

5管廊本体运行维护...................................................................2

5.1一般规定.......................................................................2

5.2主体结构运行检查...............................................................3

5.3主体结构维修养护...............................................................4

5.4附属结构运行维护...............................................................4

5.5安全防护.......................................................................5

6入廊管线运行维护...................................................................5

6.1一般规定.......................................................................5

6.2给水、再生水管道...............................................................6

6.3排水管道.......................................................................6

6.4天然气管道.....................................................................6

6.5热力管道.......................................................................7

6.6电力电缆.......................................................................7

6.7通信线缆.......................................................................8

6.8气力垃圾输送管道...............................................................8

7附属设施运行维护...................................................................8

7.1一般规定.......................................................................8

7.2消防系统.......................................................................8

7.3通风系统.......................................................................9

7.4供电系统......................................................................10

7.5照明系统......................................................................10

7.6监控与报警系统................................................................11

7.7排水系统......................................................................12

7.8标识系统......................................................................13

8智慧管理系统运行维护..............................................................13

8.1一般规定......................................................................13

8.2硬件设备......................................................................13

8.3软件系统......................................................................14

8.4数据库........................................................................14

I

DB11/T1576—2018

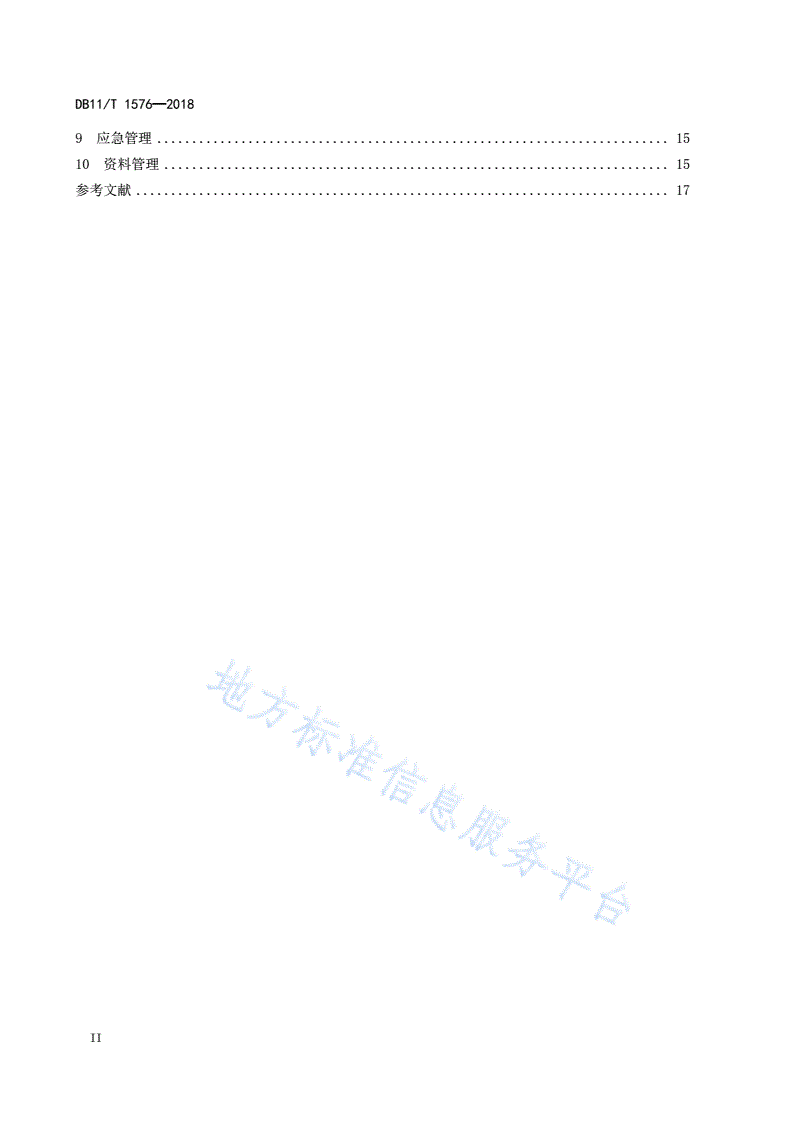

9应急管理.........................................................................15

10资料管理........................................................................15

参考文献............................................................................17

II

DB11/T1576—2018

前言

本标准根据GB/T1.1—2009给出的规则起草。

本标准由北京市城市管理委员会提出并归口。

本标准由北京市城市管理委员会组织实施。

本标准起草单位：北京市新技术应用研究所、北京市市政工程设计研究总院有限公司、北京京投城

市管廊投资有限公司、北京城建设计发展集团股份有限公司、北京城市副中心投资建设集团有限公司、

北京市燃气集团有限责任公司、北京市热力集团有限责任公司、北京市煤气热力研究院、北京市自来水

集团有限责任公司、中冶京诚工程技术有限公司、北京城市排水集团有限责任公司、中国联合网络通信

有限公司北京市分公司、北京建业通工程检测技术有限公司、北京双龙盛电气制造有限公司、国网北京

市电力公司、北京荣科物业服务有限公司、北京未来科学城城市运营管理有限公司。

本标准起草人：刘克会、徐栋、杨京生、曾国华、肖燃、张国迎、王艳霞、刘江涛、刘荣、孙明烨、

张岩、王丽、康凯、许红、张燕峰、李跃飞、徐锦华、张建新、胡玉生、铁伟、曾新霞、赵欣、张竟成、

王作人、王秋印、陈昌彦、胡维薇、王光明、邓楠、台启民、刘海云。

III

DB11/T1576—2018

城市综合管廊运行维护规范

1范围

本标准规定了城市综合管廊本体、入廊管线、附属设施和智慧管理系统的运行维护，以及应急管理

和资料管理的相关要求。

本标准适用于投入运行的城市综合管廊的运行维护。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T15910热力输送系统节能监测

GB25201建筑消防设施的维护管理

GB/T29639生产经营单位生产安全事故应急预案编制导则

GB50236现场设备、工业管道焊接工程施工规范

GB50367混凝土结构加固设计规范

GB50683现场设备、工业管道焊接工程施工质量验收规范

GB/T50784混凝土结构现场检测技术标准

GB50838城市综合管廊工程技术规范

CJJ51城镇燃气设施运行、维护和抢修安全技术规程

CJJ68城镇排水管渠与泵站运行、维护及安全技术规程

CJJ88城镇供热系统运行维护技术规程

CJJ207城镇供水管网运行、维护及安全技术规程

DL/T596电力设备预防性试验规程

DL/T1253电力电缆线路运行规程

GA503建筑消防设施检测技术规程

JGJ8建筑变形测量规范

JGJ/T212地下工程渗漏治理技术规程

JGJ/T259混凝土结构耐久性修复与防护技术规程

DB11/1505城市综合管廊工程设计规范

3术语和定义

下列术语和定义适用于本文件。

3.1

综合管廊utilitytunnel

建于城市地下用于容纳两类及以上市政公用管线的构筑物及附属设施。

1

DB11/T1576—2018

3.2

管廊本体utilitytunnelnoumenon

综合管廊主体结构及通风口、逃生口、人员出入口、吊装口、管线分支口、爬梯、护栏、穿墙（或

板）套管、电力通信支架与桥架等附属结构。

3.3

安全防护范围protectiverange

为保障综合管廊运行安全，在综合管廊周边特定范围内设置的区域。

3.4

气力垃圾输送管道pneumaticgarbageconveyingpipe

利用负压气流将垃圾投放设施收集的垃圾输送至收集站的管道。

3.5

智慧管理系统intelligentmanagementsystem

基于GIS、BIM、物联网、大数据、云计算等技术，具有地理信息管理、设备设施管理、实时监测监

控、应急管理、联动控制、决策分析等功能的智慧化管理平台。

4基本规定

4.1综合管廊验收合格后，方可投入运行。

4.2综合管廊运行维护工作应由具备相关专业能力的单位承担，运行维护人员应按相关规定持有相应

专业、工种的职业资格证书或上岗证书。

4.3综合管廊运营单位负责管廊本体、附属设施和智慧管理系统的运行维护，管线单位负责入廊管线

的运行维护。

4.4综合管廊运营单位、管线单位应分别建立运行维护制度。

4.5综合管廊运营单位与各管线单位应建立对接协调机制，并应符合下列规定：

a)综合管廊运营单位发现入廊管线存在异常时，及时通知相关管线单位；

b)管线单位发现所属管线存在可能危害廊内环境及设施的缺陷或隐患时，及时报备综合管廊运营

单位；

c)管线单位发现综合管廊、其他管线存在异常时，及时通知综合管廊运营单位，综合管廊运营单

位应及时确认并协调相关单位处理。

4.6综合管廊和入廊管线运行维护应选用合格适用的设备、材料和工法。

4.7综合管廊和入廊管线配套的仪器仪表，以及运行维护所使用的仪器仪表，应按现行有关规定定期

进行检定或校验。

4.8进入综合管廊前，应检查综合管廊内氧气、可燃气体及有毒有害气体浓度，确定安全后方可进入。

4.9进入综合管廊时，运行维护人员应采取防护措施，并配备防护装备。

4.10在综合管廊内作业时，应采取安全防护措施。

4.11在综合管廊内实行动火作业时，应采取防火措施。

4.12综合管廊运营单位应采用信息化手段对综合管廊进行管理。

5管廊本体运行维护

5.1一般规定

5.1.1管廊本体运行维护包括综合管廊主体结构及附属结构的运行检查、维修养护及安全防护。

2

DB11/T1576—2018

5.1.2管廊本体的运行检查包括日常巡查、定期检查、专项检查和特殊检查。

5.1.3日常巡查频次不应少于1次/周。

5.1.4定期检查应分为半年检和年检，检查时间宜安排在春、秋两季。

5.1.5遇下列情况，应对综合管廊主体结构进行特殊检查：

a)安全防护范围内施工作业期间，综合管廊主体结构出现缺陷时；

b)结构修复、更换、重建等改变综合管廊初始状态的行为发生后；

c)火灾、爆炸、地震、洪灾等突发事件发生后；

d)其他影响综合管廊主体结构安全的事件发生后。

5.1.6特殊检查后，应对综合管廊主体结构进行可靠性评估，评估方法可参照GB50153的有关规定。

5.2主体结构运行检查

5.2.1主体结构运行检查项目与内容应符合表1的规定。

表1主体结构运行检查项目与内容

检查项目检查内容

外观质量缺陷结构表面起毛、酥松、蜂窝麻面、起鼓、剥落剥离情况，包括位置、范围和程度

净空收敛净空尺寸变化情况

倾斜内部竖向构件倾斜情况

沉降横向、纵向及变形缝两侧差异沉降，管线分支口差异沉降

裂缝裂缝的种类、长度和宽度，裂缝宽度大于0.2mm时应检测深度

渗漏渗漏现状及影响范围，渗漏水水源、水量及变化规律

钢筋锈蚀混凝土内部钢筋锈蚀情况

混凝土性能混凝土强度、耐久性

后浇带、施工缝、变形缝状态止水带、止水胶条及嵌缝材料的完好情况，错台位置、范围及错台量

螺栓及钢管片锈蚀盾构管片螺栓、钢管片锈蚀情况

螺栓孔、注浆孔填塞物脱落位置和范围

周边土体密实度外围土体是否存在空洞、土质疏松、富水情况

5.2.2主体结构检查要求应符合表2的规定。

表2主体结构检查要求

检查项目

后浇带、周边

净钢

外观混凝螺栓及

检查类型空倾沉裂渗筋施工缝、螺栓孔、土体

质量土性钢管片

收斜降缝漏锈

缺陷变形缝状注浆孔密实

敛蚀能锈蚀

态度

日常巡查√√√√√

定

半年检√√√√√√

期

检

年检√√√√√√√√√

查

3

DB11/T1576—2018

表2主体结构检查要求（续）

检查项目

后浇带、周边

净钢

外观混凝螺栓及

检查类型空倾沉裂渗筋施工缝、螺栓孔、土体

质量土性钢管片

收斜降缝漏锈

缺陷变形缝状注浆孔密实

敛蚀能锈蚀

态度

安全防护范围内施工

作业期间，综合管廊根据施工情况制定检查方案

主体结构出现缺陷时

特结构修复、更换、重

建等改变综合管廊初根据结构状态改变情况制定检查方案

殊

始状态的行为发生后

检火灾、爆炸发生后
