DB1501/T 0031-2022 农业小气候观测数据格式规范

ICS07.060

CCSA47

1501

呼和浩特市地方标准

DB1501/T0031—2022

农业小气候观测数据格式规范

Standardformatofagriculturalmicroclimateobservationdata

2022-08-22发布2022-09-22实施

呼和浩特市市场监督管理局  发布

DB1501/T0031—2022

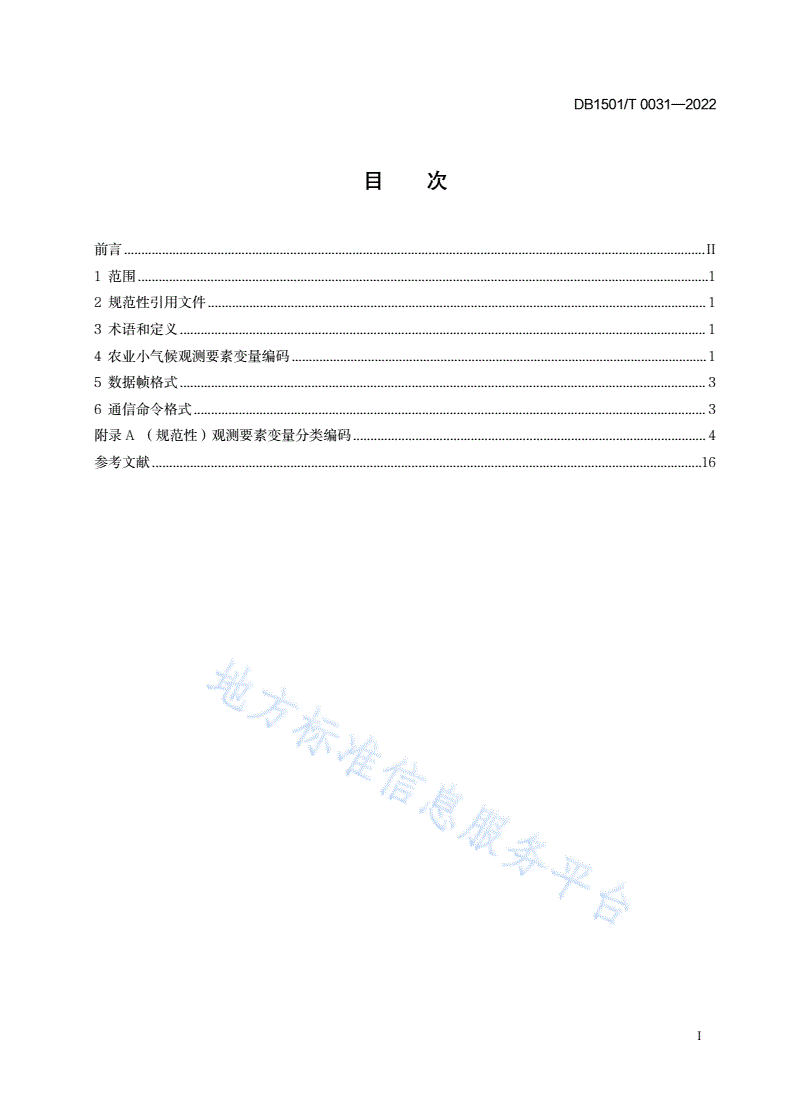

目次

前言........................................................................................................................................................................II

1范围.....................................................................................................................................................................1

2规范性引用文件................................................................................................................................................1

3术语和定义........................................................................................................................................................1

4农业小气候观测要素变量编码........................................................................................................................1

5数据帧格式........................................................................................................................................................3

6通信命令格式....................................................................................................................................................3

附录A（规范性）观测要素变量分类编码......................................................................................................4

参考文献...............................................................................................................................................................16

I

DB1501/T0031—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由呼和浩特市气象局提出并归口。

本文件起草单位：呼和浩特市气象局。

本文件主要起草人：马召伟、金师、王志楠、李桢、苏利军、宿雅芳、刘瑾宇、马丛、于洋、张回

园、李旭微。

II

DB1501/T0031—2022

农业小气候观测数据格式规范

1范围

本文件规定了农业小气候自动观测站的观测要素变量编码、数据帧格式、通信命令格式。

本文件适用于农业小气候自动观测站。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T33695地面气象要素编码与数据格式

QX/T381.1农业气象术语第1部分:农业气象基础

3术语和定义

GB/T33695-2017、QX/T381.1-2017界定的以及下列术语和定义适用于本文件。

3.1

农业小气候agriculturalmicroclimate

与农业生产对象、农业设施与农业技术措施相关的有限空间内所形成的各类小气候的统称。

[来源：QX/T381.1-2017，4.2]

3.2

农业小气候自动观测站automaticobservationstationforagriculturalmicroclimate

用于农田、设施农业（日光温室、塑料大棚）、林果（乔木、灌木）的气候环境及土壤环境观测的

专业气象自动观测站。

3.3

乘数因子scalefactor

使观测要素变量值为整数输出，将原值乘以10的 n 次幂，定义 n 为乘数因子，取值为大于或等于0

的整数。

[来源：GB/T33695-2017，3.2]

3.4

数据帧data-frame

数据链路层的协议数据单元，一个完整数据帧包括5部分信息段，分别为起始标识、数据包头、数

据zhuti2、校验码和结束标识。

[来源：GB/T33695-2017，3.3]

4农业小气候观测要素变量编码

1

DB1501/T0031—2022

4.1概述

农业小气候观测要素变量编码包括编码规则和编码表，编码规则包括农业小气候观测要素变量命名

规则、观测要素变量值的表述规则和观测要素变量单位等。

4.2编码规则

编码规则应符合GB/T33695-2017中4.2的规定。

4.3命名规则

4.3.1农业小气候观测要素变量名称编码由观测要素、观测码和后缀三部分组成。采用ASCII字符中

的英文大小写字母、数字和下划线组合表示，区分大小写字母。小写字母表示观测要素变量的特定含义

数据。

4.3.2观测要素编码用两个大写字母表示，第一个大写字母表示观测大类，第二个大写字母表示观测

子类。本文件定义的农业小气候观测大类用大写字母“N”表示。观测子类按观测大类下的各气象要素

进行分类，气温、地温、湿度、风向、风速、降水、辐射、土壤水分的观测子类编码符合GB/T33695

中4.3.2的规定，冠层叶温、CO2浓度的观测子类编码按大写字母顺序编码。农业小气候观测要素编码

定义见表1。

表1农业小气候观测要素编码表

编码观测类名称编码观测类名称

NA气温NH降水

NB地温NJ辐射

ND湿度NR土壤水分

NE风向NS冠层叶温

NF风速NTCO2浓度

4.3.3观测码编码用x、大写字母和数字表示，用于表示观测要素变量类下相关气象要素名称。观测

码中x代表观测层数信息，x缺省代表1层，大写字母从A到Z顺序依次编码，在观测要素变量名称较

多时，可采用两个大写字母组合。观测码中的整数数字（≥0）代表高度、深度、时间累计、现象编码

序号等信息。在表示高度和深度时，单位为厘米；表示时间累计时，单位为分钟。

4.3.4后缀编码用小写字母或下划线加数字表示。小写字母用于表示特定含义的观测要素名称，下划

线加数字用于表示多传感器输出的要素名称。观测变量名中出现小写字母分表代表以下含义：a代表最

大值，b代表最大值出现时间，c代表最小值，d代表最小值出现时间，e代表极大值，f代表极大值出

现时间，g代表极小值，h代表极小值出现时间，i代表平均值，j代表人工观测值（自动观测设备不出

现j后缀变量），k代表变化值。小写字母后缀后可加数字，代表某小时内的统计值（一小时统计时则

数字缺省），其中小写字母后缀跟固定的70代表日统计值，80代表月统计值，90代表年统计值。后缀

中没有下划线加数字的代表只有一个传感器或是多个传感器融合输出的结果。当存在多个传感器时，应

输出多个传感器数据融合处理后的数据（即输出一组同类要素不带下划线加数字的要素变量）。所有变

量名中不出现大小写字母“O”，避免与数字0混淆。

4.3.5示例：NAxAa70编码中NA为观测要素，N为观测大类，代表农业小气候观测，A为观测子类，

2

DB1501/T0031—2022

代表气温；xA为观测码，x代表观测层数，A代表空气温度；a70为后缀，a代表最大值，70代表日统

计值。

4.4观测要素变量分类编码

农业小气候观测要素变量分类编码按照附录A。

4.5设备状态要素变量编码

设备状态要素变量编码应符合GB/T33695中5的规定。

5数据帧格式

数据帧格式应符合GB/T33695中6的规定。。

其中农业小气候自动观测站设备标识位为：YFWS。

6通信命令格式

通信命令格式应符合GB/T33695中5的规定。

3

DB1501/T0031—2022

附录A

（规范性）

观测要素变量分类编码

表A.1～表A.10规定了各类观测要素变量编码。

表A.1气温类观测要素变量编码表

观测要素变量编码观测要素变量名称单位乘数因子字节长度备注

NAxA第x层空气温度℃14保留1位小数

NAxAa第x层空气温度最高温度℃14保留1位小数

NAxAa24第x层空气温度过去24h最高温度℃14保留1位小数

NAxAa70第x层空气温度日最高温度℃14保留1位小数

NAxAb第x层空气温度最高温度时间时分044位（hhmm）

NAxAb70第x层空气温度日最高温度时间时分044位（hhmm）

NAxAc第x层空气温度最低温度℃14保留1位小数

NAxAc24第x层空气温度过去24h最低温度℃14保留1位小数

NAxAc70第x层空气温度日最低温度℃14保留1位小数

NAxAd第x层空气温度最低温度时间时分044位（hhmm）

NAxAd70第x层空气温度日最低温度时间时分044位（hhmm）

NAxAi70第x层空气温度日平均气温℃14保留1位小数

NAxAk24第x层空气温度24h变温℃14保留1位小数

4

DB1501/T0031—2022

表A.2地温类观测要素变量编码表

观测要素变量编码观测要素变量名称单位乘数因子字节长度备注

NBxA第x层地温℃14保留1位小数

NBxAa第x层地温最高温度℃14保留1位小数

NBxAa70第x层地温日最高温度℃14保留1位小数

NBxAb第x层地温最高温度出现时间时分044位（hhmm）

NBxAb70第x层地温日最高温度出现时间时分044位（hhmm）

NBxAc第x层地温最低温度℃14保留1位小数

NBxAc70第x层地温日最低温度℃14保留1位小数

NBxAc12第x层地温过去12h最低温度℃14保留1位小数

NBxAd第x层地温最低温度出现时间时分044位（hhmm）

NBxAd70第x层地温日最低温度出现时间时分044位（hhmm）

NBxAh第x层地温传感器安装高度m04保留1位小数

表A.3湿度类观测要素变量编码表

观测要素变量编码观测要素变量名称单位乘数因子字节长度备注

NDxA第x层的相对湿度%03整数

NDxAa
