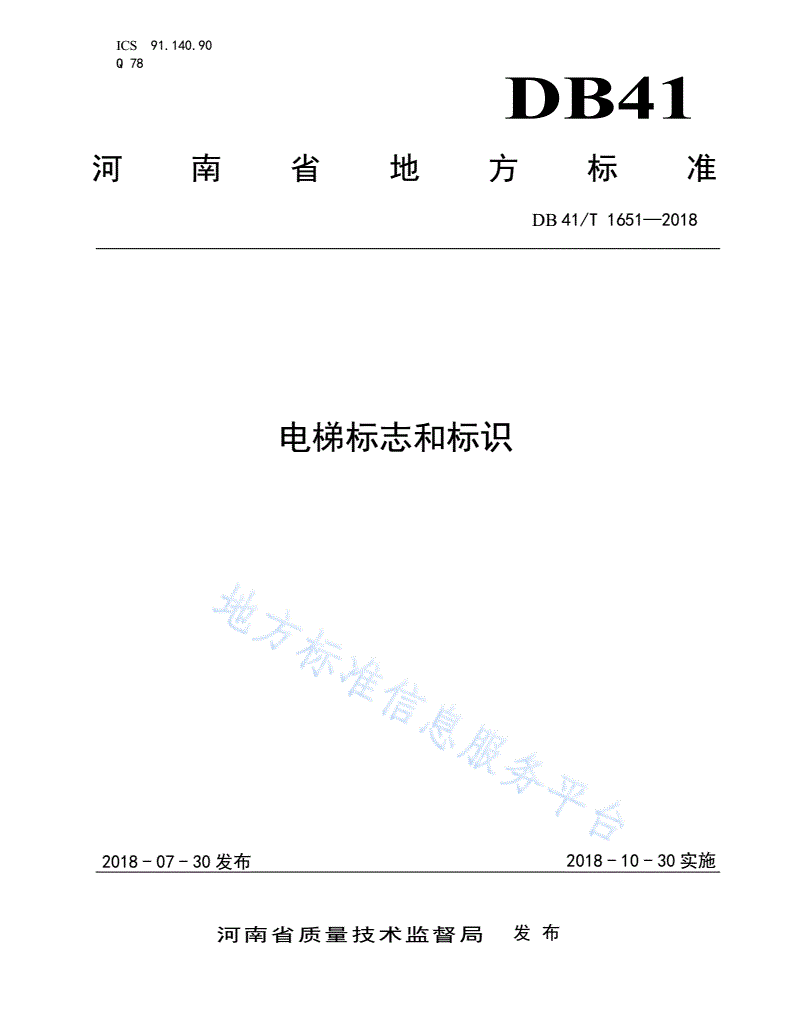

DB41/T 1651-2018 电梯标志和标识

ICS91.140.90

Q78

DB41

河南省地方标准

DB41/T1651—2018

电梯标志和标识

2018-07-30发布2018-10-30实施

河南省质量技术监督局发布

DB41/T1651—2018

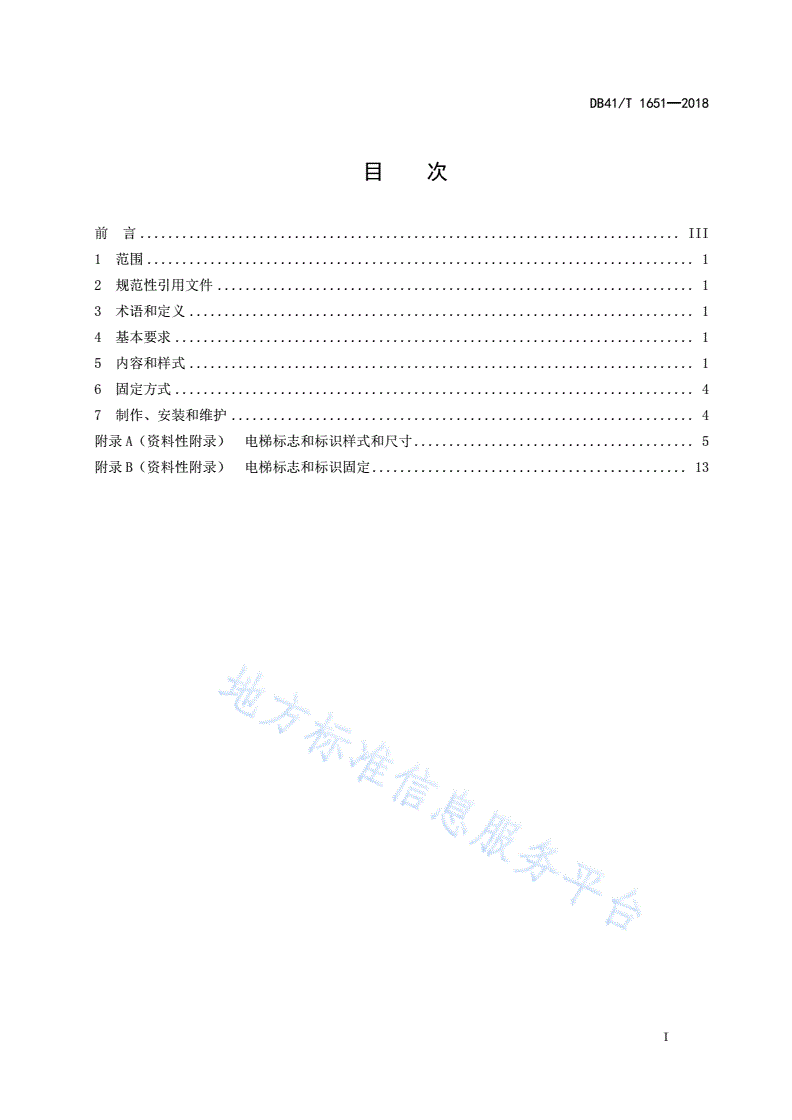

目次

前言.............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本要求..........................................................................1

5内容和样式........................................................................1

6固定方式..........................................................................4

7制作、安装和维护..................................................................4

附录A（资料性附录）电梯标志和标识样式和尺寸........................................5

附录B（资料性附录）电梯标志和标识固定.............................................13

I

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省省质量技术监督局提出。

本标准起草单位:河南省标准化研究院、济源市质量技术监督局。

本标准主要起草人:陈建民、郑新国、靳巍峰、吴涛、赵志明、李媛媛、李春风。

本标准参加起草人:杨钧元、刘晓丹、田晓婕、陈永伟、郭庆亮、崔蒙、宋莹、金天、黄国鹏。

DB41/T1651—2018

电梯标志和标识

1范围

本标准规定了电梯标志和标识的术语和定义、基本要求、内容和样式、固定方式及制作、安装和维

护。

本标准适用于包括载人（货）电梯、自动扶梯、自动人行道的标志和标识。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2893.1图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设计原

则

GB/T2893.3图形符号安全色和安全标志第3部分：安全标志用图形符号设计原则

GB2894—2008安全标志及使用导则

GB/T7024电梯、自动扶梯、自动人行道术语

GB7588—2003电梯制造与安装安全规范

GB/T15565.2—2008图形符号术语第2部分：标志及导向系统

GB16899—2011自动扶梯和自动人行道的制造与安装安全规范

GB/T18284快速响应矩阵码

GB/T21049汉信码

GB/T31200电梯、自动扶梯、自动人行道乘用图形标志及其使用导则

TSG08—2017特种设备使用管理规则

3术语和定义

GB/T7024界定的以及下列术语和定义适用于本文件。

3.1

标志

由符号、文字、颜色和几何形状（或边框）等组合形成的传递特定信息的视觉形象。

[GB/T15565.2—2008，定义2.1.1]

3.2

标识

用于标示信息、表明某种特征、做出标志、便于识别的视觉形象。

4基本要求

电梯标志和标识的设置应符合GB7588—2003中15.1、GB16899—2011中7.2.1.1、TSG08-2017中

2.9和本标准的要求。

1

DB41/T1651—2018

5内容和样式

5.1分类

电梯标志和标识按使用管理的分类如下：

a)电梯使用标识；

b)电梯维护保养标识；

c)特种设备使用标志；

d)重点监控设备标志；

e)电梯保险标志；

f)电梯安全警示标志。

5.2内容

5.2.1电梯使用标识

5.2.1.1电梯使用信息应包含：

a)紧急报警装置使用提示信息，提示内容为：被困时请按紧急报警装置；

b)使用单位名称；

c)使用单位设备编号；

d)使用单位安全管理人员姓名；

e)使用单位应急救援电话。

注1：“被困时请按紧急报警装置”的提示信息，适用于载人（货）电梯。

注2：使用单位设备编号由电梯使用单位编制，用于电梯使用单位内部管理。

5.2.1.2重要安全注意事项如下：

a)载人（货）电梯的重要安全注意事项应包括：

1)禁止扒门；

2)儿童乘坐须成年人陪护；

3)请勿长时间阻挡电梯关门；

4)请勿在电梯内蹦跳打闹；

5)电梯维保或检验时请勿乘用；

6)火灾时请勿乘用电梯；

7)易燃易爆危险品勿带入电梯；

8)禁止吸烟；

9)禁止依靠。

b)自动扶梯和自动人行道的重要安全注意事项应包括：

1)紧急情况请按急停按钮；

2)禁止使用手推车；

3)请勿在出入口逗留；

4)请勿逆行乘坐；

5)儿童乘坐须成年人陪护；

6)请将宠物抱在怀中；

7)请握住扶手带；

8)请勿嬉戏、打闹、攀爬；

2

DB41/T1651—2018

9)当心夹脚。

注：自动扶梯和自动人行道上可使用符合GB16899—2011附录I的要求购物车和行李车等专用小推车。

5.2.1.3若电梯所在地设有公共的电梯应急电话，应在电梯使用标识上予以标示。

5.2.1.4电梯应急识别码为六位数字编码，由电梯应急救援机构统一编制、分配，并具有唯一性。用

于实现快速公共救援。

5.2.2电梯维护保养标识

电梯维护保养标识应标示以下信息：

a)维保单位24h值班电话；

b)维保单位名称：

c)资质证书编号；

d)本次维保日期；

e)本次维保结论；

f)下次维保日期；

g)维保人员姓名。

5.2.3特种设备使用标志

特种设备首次使用使用标识应标示以下信息：

a)设备种类；

b)设备品质；

c)使用单位；

d)单位内编号；

e)设备代码；

f)登记机关；

g)检验机构；

h)登记证编号；

i)下次检验日期；

j)维保单位；

k)应急救援电话；

l)包含电梯编号的二维条码1)。

m)包含文字“电梯乘客应当遵守安全使用说明和安全注意事项的要求，服从有关工作人员的管理

和指挥。”

注：特种设备使用标志由定期检验机构签发，并且加盖公章，可等比例缩放。

5.2.4重点监控设备标志

重点监控设备标志用于标示重点监控电梯。重点监控电梯的范围应选择学校、幼儿园、医院、车站、

客运码头、商场、体育场馆、展览馆、公园、旅游景区等公众聚集场所以及重大活动场所，由电梯所在

地的特种设备安全监督管理部门确定。

5.2.5电梯保险标志

电梯保险标志应包含电梯保险承保单位名称、保险日期。
