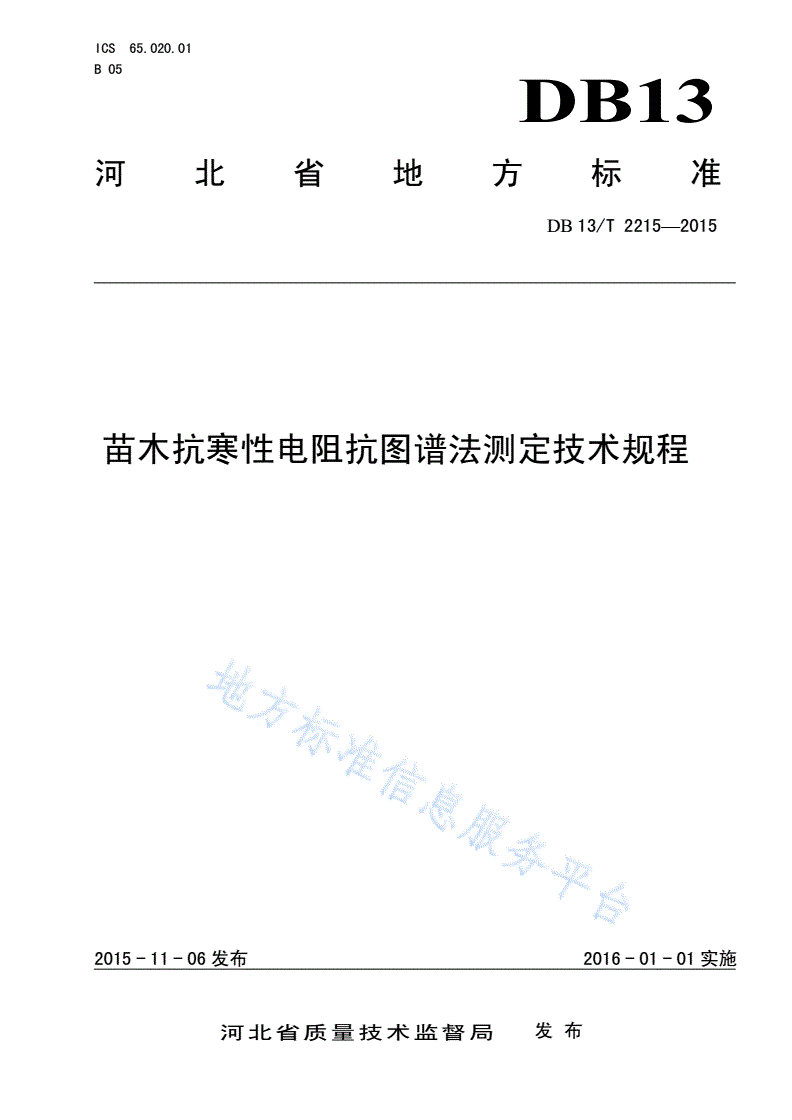

DB13/T 2215-2015 苗木抗寒性电阻抗图谱法测定技术规程

ICS65.020.01

B05

DB13

河北省地方标准

DB13/T2215—2015

苗木抗寒性电阻抗图谱法测定技术规程

2015-11-06发布2016-01-01实施

河北省质量技术监督局发布

DB13/T2215—2015

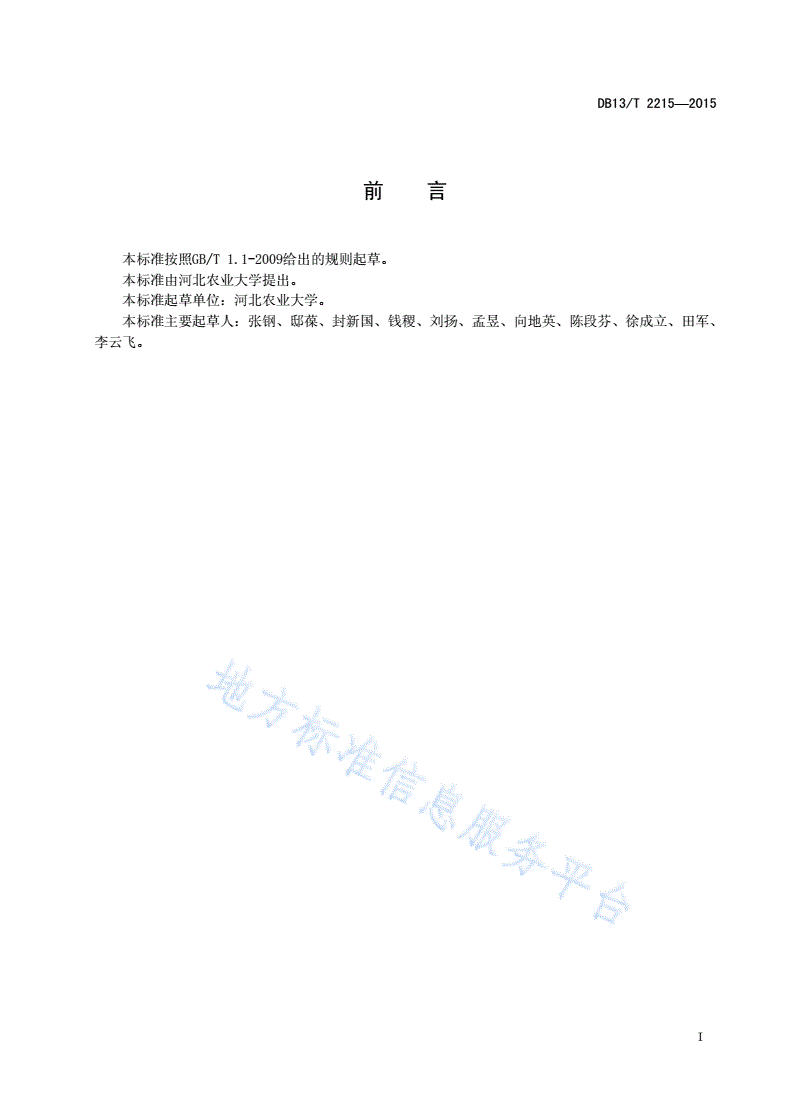

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北农业大学提出。

本标准起草单位：河北农业大学。

本标准主要起草人：张钢、邸葆、封新国、钱稷、刘扬、孟昱、向地英、陈段芬、徐成立、田军、

李云飞。

I

DB13/T2215—2015

苗木抗寒性电阻抗图谱法测定技术规程

1范围

本标准规定了苗木抗寒性电阻抗图谱法测定中样品准备、样品冷冻处理、样品未冷冻处理、样品测

试、数据拟合及处理、抗寒性计算的技术要求。

本标准适用于电阻抗图谱法测定苗木的抗寒性。

2术语与定义

下列术语和定义适用于本文件。

2.1

电阻抗图谱

将特定的生物细胞或组织放在交流电场中，会产生相应的电阻和电抗，在复平面内电阻和电抗随频

率变化形成的曲线即称为电阻抗图谱。

2.2

样品失活温度

使样品100%死亡的温度。

2.3

失活维持温度

样品保持活性的温度。

2.4

胞外电阻率（re）

电流流经植物组织时，在细胞与细胞之间产生的电阻为胞外电阻。胞外电阻乘以样品的横截面积，

再除以样品的长度为胞外电阻率，单位m。

2.5

胞内电阻率（ri）

电流流经植物组织时，在细胞之内产生的电阻为胞内电阻。胞内电阻乘以样品的横截面积，再除以

样品的长度为胞内电阻率，单位m。

2.6

高频电阻率（r）

根据样品在高频段所测的电阻值得到相应的高频电阻率。

2.7

1

DB13/T2215—2015

低频电阻率（r1）

根据样品在低频段所测的电阻值得到相应的低频电阻率。

2.8

弛豫时间（）

一般意义上而言，处于非平衡态的系统经过一定时间趋于平衡，从不平衡态到平衡态所需要经历的

时间间隔，称为弛豫时间。

2.9

弛豫时间分布系数（）

1/

根据公式=r1c1（式中c1为电容）得出。

2.10

半致死温度

样本50%死亡的温度。

3操作步骤

3.1样品准备

3.1.1样品采集时间

当年8月至次年5月，上午10：00之前。

3.1.2采样标准与处理

选取当年生生长健壮、无病虫害的枝条，阔叶树种选取薄厚均匀一致、无病虫害的叶片、针叶树种

选取生长健壮、无病虫害的针叶。样品数量要满足处理温度梯度的要求量。

3.1.3样品保存与运输

样品采集后置于0℃～4℃容器内保存与运输。

3.1.4样品清洗处理

冷冻处理前样品用清水清洗去除表面污染物，再用去离子水清洗3次，洗后用吸水纸吸干水分，分

别装入塑料密封袋内，放入0℃～4℃环境中，待用。

3.2样品冷冻处理

3.2.1处理温度设定

根据苗木不同发育阶段制定相应的冷冻温度，共设7～9各处理温度梯度，包括：4℃对照，两个使

样品失活温度和两个使样品活性维持温度。具体设定见附表A。

3.2.2样品冷冻处理

将清洗好的样品按处理温度梯度分别装于塑料密封袋中，袋中喷少许去离子水，防止样品过冷。将

样品置于冷冻仪器内降温处理，降温速率为4℃～6℃/h，每降至一设定处理温度时保持4h～8h，应保持

2

DB13/T2215—2015

温度恒定（除4℃外，每个温度梯度上下浮动不超过2℃），然后置于4℃冰箱内缓慢解冻12h～24h，待

测。

3.3样品未冷冻处理

将清洗好的样品置于4℃冰箱，待测。

3.4样品测试

测试人员需戴乳胶手套，以防污染。

3.4.1测试样品准备

3.4.1.1枝条选取粗细均匀直径小于5mm，如枝条直径大于5mm，纵向等分，使之每份圆弧半径小于

5mm，切取15mm长的茎段。

3.4.1.2阔叶树种叶片选取不含叶脉的均匀4mm×10mm长方形叶段，针叶树种选取中段15mm长。

3.4.1.3测试样品切面、切口保持光滑。

3.4.2仪器准备

3.4.2.1将阻抗仪通过滤波器连接在工频电源上，以消除工频信号中的干扰信号。

3.4.2.2夹具：按Lcur、LpoT、HpoT、HcuR四个相应的电极接口与阻抗仪进行固定。

3.4.2.3电极：长度为200mm左右，将电极从夹具引入到测量室。

3.4.2.4应用软件：每个阻抗值采集时间小于1.5s，进行软件开路校正、短路校正、负载校正；同时

载入测试频点，选择激励源为100mv，测试项目为R-X，统计电阻抗参数的折线图。推荐使用《电阻抗

测试软件》。

3.4.3测试

用Ag/AgCl电极加凝胶，使样品切面与凝胶充分接触，进行开路校正、短路校正、空载测试、样品

测试、数据保存、换胶等过程。参考附录B。

3.4.4测定数据导出

导出阻抗仪内已采集到的相应频点对应的阻抗值。

3.5数据拟合及处理

采用
