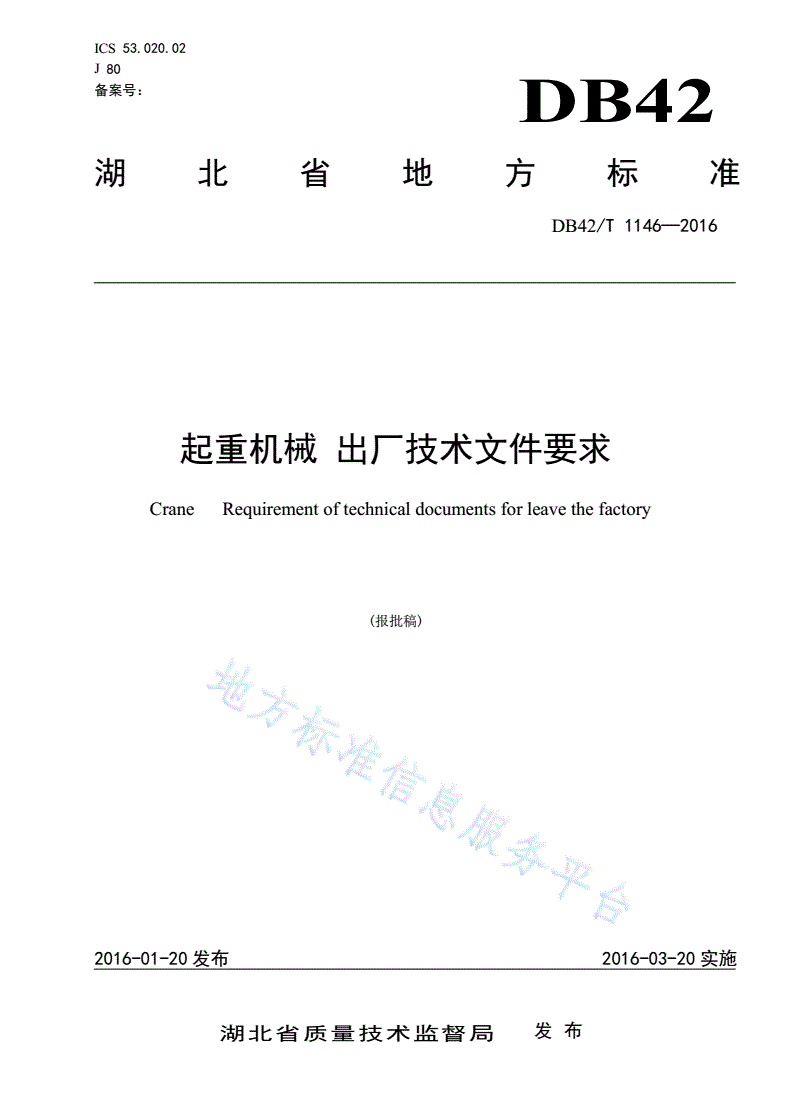

DB42/T 1146-2016 起重机械 出厂技术文件要求

ICS53.020.02

J80

备案号：DB42

湖北省地方标准

DB42/T1146—2016

起重机械出厂技术文件要求

CraneRequirementoftechnicaldocumentsforleavethefactory

(报批稿)

2016-01-20发布2016-03-20实施

湖北省质量技术监督局发布

DB42/T1146—2016

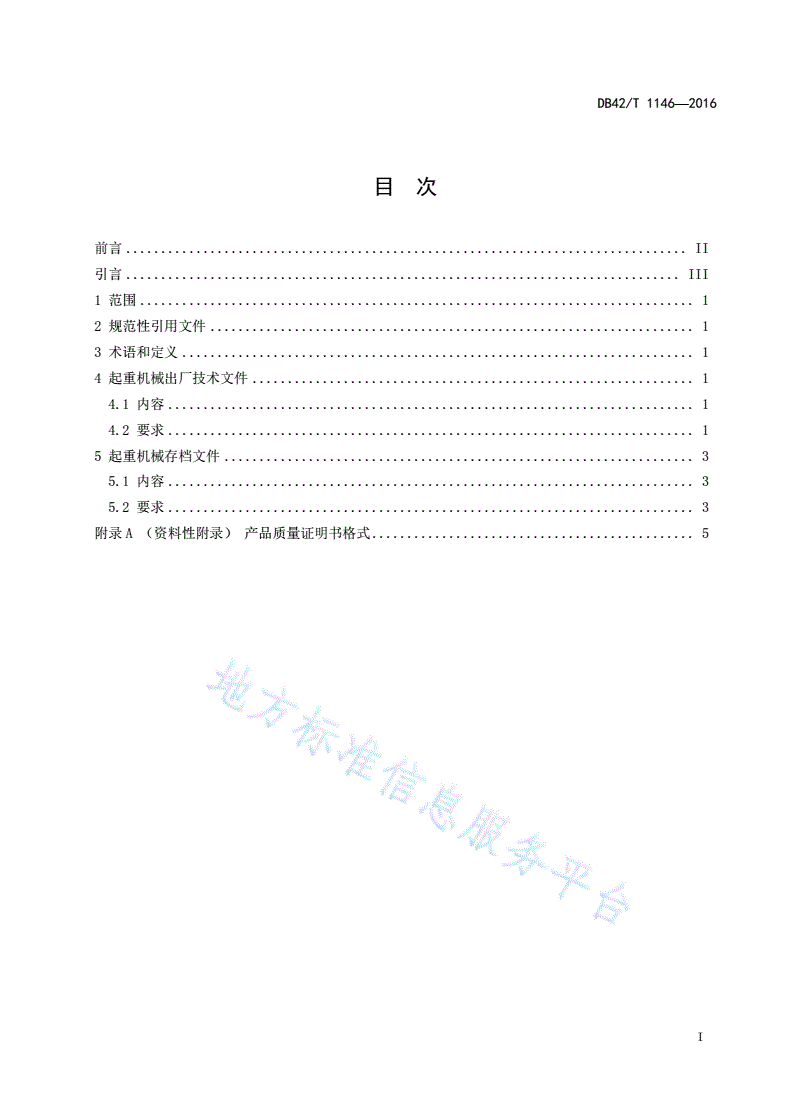

目次

前言................................................................................II

引言...............................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4起重机械出厂技术文件...............................................................1

4.1内容...........................................................................1

4.2要求...........................................................................1

5起重机械存档文件...................................................................3

5.1内容...........................................................................3

5.2要求...........................................................................3

附录A（资料性附录）产品质量证明书格式..............................................5

I

DB42/T1146—2016

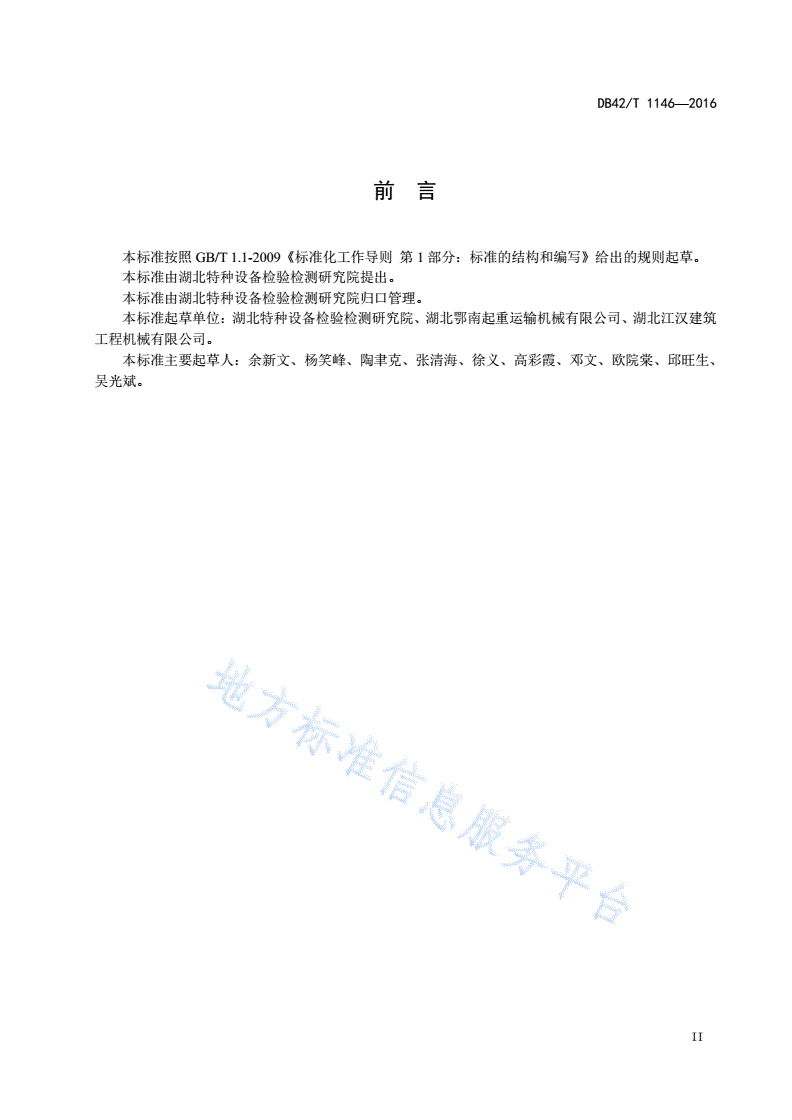

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由湖北特种设备检验检测研究院提出。

本标准由湖北特种设备检验检测研究院归口管理。

本标准起草单位：湖北特种设备检验检测研究院、湖北鄂南起重运输机械有限公司、湖北江汉建筑

工程机械有限公司。

本标准主要起草人：余新文、杨笑峰、陶聿克、张清海、徐义、高彩霞、邓文、欧院棠、邱旺生、

吴光斌。

II

DB42/T1146—2016

引言

本标准结合湖北起重机械制造业实际,根据国家质量监督检验检疫总局令（2007）第92号《起重机

械安全监察规定》并参照相关法规、安全技术规范和标准而制定，其目的是为规范和指导全省起重机械

制造单位规范出厂技术文件。

III

DB42/T1146—2016

起重机械出厂技术文件要求

1范围

本标准规定了起重机械出厂技术文件和存档文件要求。

本标准适用于桥式起重机、门式起重机、门座式起重机、塔式起重机、施工升降机，其他起重机械

可参照本标准执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3811起重机设计规范

GB/T6974.1起重机术语第1部分：通用术语

GB/T17908起重机和起重机械技术性能和验收文件

GB/T17909.1起重机起重机操作手册第1部分：总则

TSGQ0002起重机械安全技术监察规程-桥式起重机

3术语和定义

GB/T6974.1确立的术语和定义适用于本标准。

4起重机械出厂技术文件

4.1内容

起重机械出厂时，制造单位应向使用单位提供以下文件资料：

a）设计文件；

b)产品质量证明书；

c)安装及其使用维护说明；

d)整机型式试验证明和安全装置型式试验证明；

e)制造许可证；

f)产品认证证书；

g)供需双方明确的技术文件；

h)国家规定的其他技术文件。

4.2要求

4.2.1设计文件

1

DB42/T1146—2016

包括总图、主要受力结构件图、机械传动图、电气原理图、液压（气动）系统原理图及其他设计文

件。其中总图和主要受力结构件图是与出厂产品一致的竣工图。

设计文件无论是自行设计或外单位提供，均应当按制造单位质量保证体系要求履行相应的评审审批

手续，其正确性由设计和制造单位负责。设计文件应当有审批结论和设计责任人等相应人员签字。

4.2.2产品质量证明书

4.2.2.1产品质量证明书应包括以下内容：

a)产品合格证；

b)产品技术特性，包括主要参数、工作级别、主要结构型式、工作机构主要特性、适用工作环境、

依据标准；

c)主要受力结构件材料，包括材料标准、牌号、规格、制造单位、制造日期；

d)主要零部件，包括所配套的零部件的名称、型号规格、制造单位、制造日期、产品编号，以及

外购件合格证明（需要3C认证的产品的认证证书）；

e)安全保护装置，包括所配套的安全保护装置的名称、型号规格、制造单位、制造日期、产品编

号；外购件合格证明，以及型式试验报告或者型式试验合格证；

f)出厂检验报告，包括整机检查、主要尺寸测量；

g)其他证明文件。

4.2.2.2产品质量证明书格式

起重机械产品质量证明书封面、产品合格证及证书格式等，见附录A。

其中，主要受力结构件材料、主要零部件、安全保护装置是通用格式；

其中，产品技术特性、出厂检验报告可根据起重机械的类型、结构和特点编制相应的格式和内容。

4.2.2.3产品质量证明书至少一式两份，一份随产品交订货单位，一份存入产品档案。应规范填写。

4.2.3安装使用维护说明书

应满足安装、修理、使用、维护保养工作的需要，至少包括以下内容：

a)主要性能参数、用途及其对使用环境的要求；

b)各机构和各系统的原理图及其相应说明；

c)安装(拆卸)说明及其要求；

d)基础荷载图或基础载荷参数及隐蔽工程技术要求；

e)大车运行轨道要求(如果有)；

f)操作使用说明及其要求（包括必要的操作软件和光盘。塔式起重机还应有顶升操作、附着安装

和拆卸操作说明及注意事项）；

g)维护保养说明及其要求（包括日常检查的项目及内容）；

h)储存、运输说明及要求；

i)设备上警示标志的位置和相应说明、安全注意事项；

j)安全监控管理系统使用说明及要求(适用于需要安装安全监控系统的大型起重机械)。

4.2.4铭牌

起重机出厂时，应设置永久性的固定金属铭牌。铭牌一般设置在司机室内，无司机室的设置在明显

部位。铭牌应符合GB/T3811中的相关规定,并至少包括以下内容：

a)产品名称和型号；

2

DB42/T1146—2016

b)设备代码；

c)产品编号（企业自行编制，应具有唯一性）；

d)制造许可证编号(新申请的样机制造许可证编号为受理书编号)；

e)额定起重量（起重力矩）；

f)工作速度（包括起升速度、大车运行速度、小车运行速度、回转速度、变幅速度等）；

g)跨度和悬臂长度（指桥门式起重机，其他类起重机械则标明其他主要技术参数）；

h)起升高度；

i)整机工作级别；

j)防爆等级（防爆起重机）；

k)制造单位名称；

l)制造日期。

4.2.5型式试验证明

应提供整机型式试验证明和安全装置型式试验证明复印件，整机结构型式复杂的，还应提供整机型

式试验报告复印件，复印件应加盖制造单位的公章。整机型式试验证明和安全装置型式试验证明应能够

覆盖该产品和该安全装置。

4.2.6制造许可证

应提供制造许可证复印件，包括制造许可证书及其明细表，明细表中的设备类型、等级等应能够覆

盖该产品。复印件应加盖制造单位的公章。

4.2.7产品认证证书

需要3C认证的电气元器件等零部件产品，应提供认证证书复印件并加盖制造单位的公章。

5起重机械存档文件

5.1内容

制造单位应整理起重机械产品的技术资料并妥善存档。存档文件应包括：

a)起重机械的生产合同和技术协议（包括修改和补充协议）；

b)起重机设计图纸及图纸更改相关记录；

c)关键工序检验记录；

d)无损检测报告；

e)出厂质量证明书（包括出厂检验报告和记录）；

f)材质证明书及复验报告；

g)外购件合格证（电机、减速器、钢丝绳、吊具、电线电缆等主要零部件）。需要3C认证的零部

件产品的认证证书复印件；

h)外协件检验资料；

i)安全附件（起重量限制器、起重力矩限制器、起升高度限制器、防坠安全器、制动器等）型式

试验报告及出厂合格证；

j)重要工艺文件。

5.2要求

3

DB42/T1146—2016

5.2.1无损检测报告应保存原件，无论是单位自检或是委托外单位进行无损检测的，其报告上应有制

造单位无损检测责任人的确认结果及签名。

5.2.2材质证明书应保存原件或加盖供应商红色印章的复印件，需要复验的应保存复验报告原件，材

质证明书和复验报告上应有制造单位材料责任人的确认结果及签名。

5.2.3外购件（包括安全保护装置）的合格证明（安全保护装置还包括型式试验证明）应是盖有原制

造单位公章或检验专用章的书面材料，一般保存原件（使用单位要求提供原件的除外）。外购件还应有

制造单位进厂检验结果及检验员签名的记录。

5.2.4出厂检验报告有关项目的检验结论应当有相应的检验记录（包括零部件检验记录、过程检验记

录和出厂整机检验记录等）为依据，记录和报告均应存档。

5.2.5存档资料应一机一档（采用其他方式保存的应当便于检索查找），存入档案室或专门的档案资

料柜中。应有专人妥善保管，长期保存。

4

DB42/T1146—2016

AA

附录A

（资料性附录）

产品质量证明书格式

表A.1所示了产品质量证明书格式。

表A.1产品质量证明书格式

编号：

起重机械产品质量证明书

产品类别：

产品品种：

型号规格：

产品编号：

设备代码：

质量保证工程师：

单位法定代表人：

质量检验专用章：

制造单位名称

单位地址：

邮政编码：联系电话：

5

DB42/T1146—2016

表A.1产品质量证明书格式(续)

编号：

起重机械产品合格证

制造单位：

制造地址：

制造许可证编号：

产品类别：产品品种：

型号规格：产品编号：

设备代码：合同编号：

制造完成日期：年月日

本起重机械产品经质量检验，符合“技术依据”的要求。(产品技

术特性、主要受力结构件材料、主要零部件和安全保护装置、出厂检验

报告等附后)

质量检验员：

检验部门负责人：

质量检验专用章：

注：1)制造许可证编号填写制造单位取得的相应设备的制造许可证或型式许可备案编号，制造样机填写许可申请

受理编号。有多个制造许可证的单位，填写该设备相对应的制造许可证编号；

2)技术依据按相应产品安全技术监察规程、设计文件、标准的顺序填写，暂无相应产品安全技术监察规程的，

只填写设计文件和相关标准。如桥式起重机可填写“符合《起重机械安全技术监察规程—桥式起重机》、设计图纸（填

写总图图号：）和GB／T14405《通用桥式起重机》的要求”。

6

DB42/T1146—2016

表A.1产品质量证明书格式(续)

一、产品技术特性

（一）桥式起重机

主要参数和用途

额定起重量t跨度m

整机工作级别起升高度m

大车基距m小车轨距m

下降深度m主钩左右极限位置mm

最大轮压kN整机重量t

防爆等级整机功率kW

用途

主要结构型式

主体结构型式

□正轨箱形梁□偏轨箱形梁

主梁型式防爆型式

□单腹板梁□桁架梁□其他

操纵方式吊具形式

工作机构主要特性

倍率电机型号/数量/

起升速度m/min功率kW

速度

相应最大

t制动器型号/数量/

起重量

起升

机构工作级别制动力矩kN·m

减速器型号传动比

卷筒直径mm定滑轮直径mm

钢丝绳型号大/小车轮直径/mm

速度m/min功率kW

大车工作级别制动器型号/数量/

行走电机型号/数量/制动力矩kN·m

机构减速器型号传动比

大车车轮踏面直径mm适应轨道

共页第页

7

DB42/T1146—2016

表A.1产品质量证明书格式(续)

续表

主要参数和用途

速度m/min功率/转速kW/r/min

工作级别制动器型号/数量/

小车

运行电机型号/数量/制动力矩kN·m

机构减速器型号传动比

小车车轮

mm小车轨道

踏面直径

适用工作环境

电压V非工作风压Pa

电源风压

频率HZ工作风压Pa

环境温度℃吊钩部位辐射温度℃

依据标准

设计标准整机制造标准

备注：

注：1）参数表中应当全面反映起重机的性能参数，有些特殊起重机应当根据实际参数将表格做适当调整和增减，

以反映其实际情况。参数和栏目都应按要求一一对应填写齐全，无此项的可打“/”；

2）主体结构型式：按照该产品型式试验报告中的主体结构型式的描述填写。或者参照GB/T20776-2006和GB/T

6974中的分类型式填写，如桥式起重机按单主梁（双梁、多梁）、单小车（双小车、多小车、带回转小车）

填写；

3)操纵方式：分地面操纵（包括跟随式按钮装置（手电门）、非跟随式按钮装置（手电门））和遥控器操纵；

司机室操纵；

4)吊具型式：分吊钩、抓斗、吸盘、电磁铁、夹钳、料箱-电磁、集装箱专用吊具、其他等；

5)防爆型式：按GB3836爆炸性环境用防爆电气设备系列标准规定分为①隔爆型，符号“d”②增安型，符号

“e”③本质安全型，符号“i”④正压型，符号“p”等；

6)防爆等级：用符号dⅠ、dⅡAT4、dⅡBT4、dⅡCT4等表示；

7)依据标准中，一般设计标准填写GB3811和（或）产品标准，而整机制造标准则填写相应的产品标准；

8)有主副小车或者有多小车等多机构的，应当分别列出；

9)其他参数按GB/T6974.1-2008等相关标准中的规定填写。

共页第页

8

DB42/T1146—2016

表A.1产品质量证明书格式(续)

(二)架桥机

主要参数

额定起重量t架梁跨度/桥机跨度/m

整机工作级别最大架设纵坡(0)

最大架设横坡(0)前支腿调节长度mm

起升高度m下降深度m

大车基距m小车轨距m

整机高度m整机宽度m

整机长度/前导梁长度/m整机总功率kW

过孔速度m/min起升速度m/min

小车纵移速度m/min小车横移速度m/min

主钩左右

整机横移速度m/minm

极限位置

最大轮压kN整机重量kg

主要结构型式

主体结构型式

吊具型式操纵方式

工作机构主要特性

倍率电机型号/数量/

起升速度m/min功率kW

速度相应额定

t制动器型号

起升起重量

机构工作级别制动力矩kN·m

减速器型号传动比

卷筒直径mm定滑轮直径mm

钢丝绳型号大/小车轮直径/mm

速度m/min功率kW

工作级别制动器型号

大车

电机型号/数量/制动力矩kN·m

行走

机构减速器型号传动比

大车车轮

mm适应轨道

踏面直径

共页第页

9

DB42/T1146—2016

表A.1产品质量证明书格式(续)

续表

主要参数

速度m/min功率kW/r/min

工作级别制动器型号

小车

运行电机型号/数量/制动力矩kN·m

机构减速器型号传动比

小车车轮

mm小车轨道

踏面直径

速度m/min功率kW/r/min

工作级别制动器型号

小车

横移电机型号/数量/制动力矩kN·m

机构减速器型号传动比

小车横移车轮小车横移

mm

踏面直径轨道

适用工作环境

电压V非工作风压Pa

电源风压

频率HZ工作风压Pa

环境温度℃吊钩部位辐射温度℃

依据标准

设计标准整机制造标准

备注：

注：1)参数表中应当全面反映起重机的性能参数，有些特殊起重机应当根据实际参数将表格做适当调整和增减，

以反映其实际情况；

2)有主副起升机构或双小车及3小车的机构等多机构情况应当分别列出。

共页第页

10

DB42/T1146—2016

表A.1产品质量证明书格式(续)

（三）门式起重机

主要参数和用途

额定起重量t跨度m

整机工作级别起升高度m

大车基距m小车轨距m

下降深度m主钩左右极限位置mm

最大轮压kN整机重量t

防爆等级整机功率kW

悬臂长/使用场所□露天□室内

用途

主要结构型式

主体结构型式防爆型式

□正轨箱形梁□偏轨箱形梁□箱形□桁架

主梁型式□单腹板梁□桁架梁支腿型式□万能杆件式

□万能杆件式□其他□其他

操纵方式吊具型式

工作机构主要特性

倍率电机型号/数量/

起升速度m/min功率kW

速度

相应最大

t制动器型号/数量/

起升起重量

机构工作级别制动力矩kN·m

减速器型号传动比
