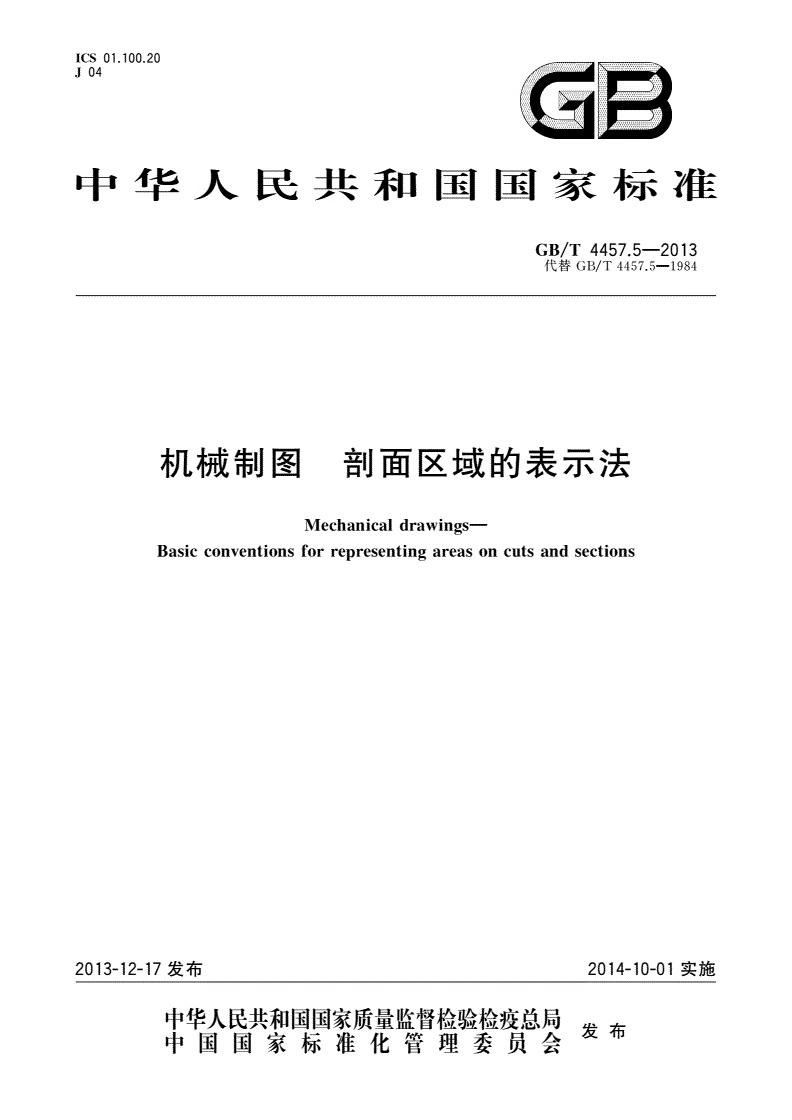

GB/T 4457.5-2013 机械制图 剖面区域的表示法

ICS01.100.20

J04

中华人民共和国国彖标准

GB/T4457.5—2013

代替GB/T4457.5—1984

机械制图剖面区域的表示法

Mechanicaldrawings—

Basicconventionsforrepresentingareasoncutsandsections

2013-12-17发布2014-10-01实施

GB/T4457.5—2013

■ir■■i

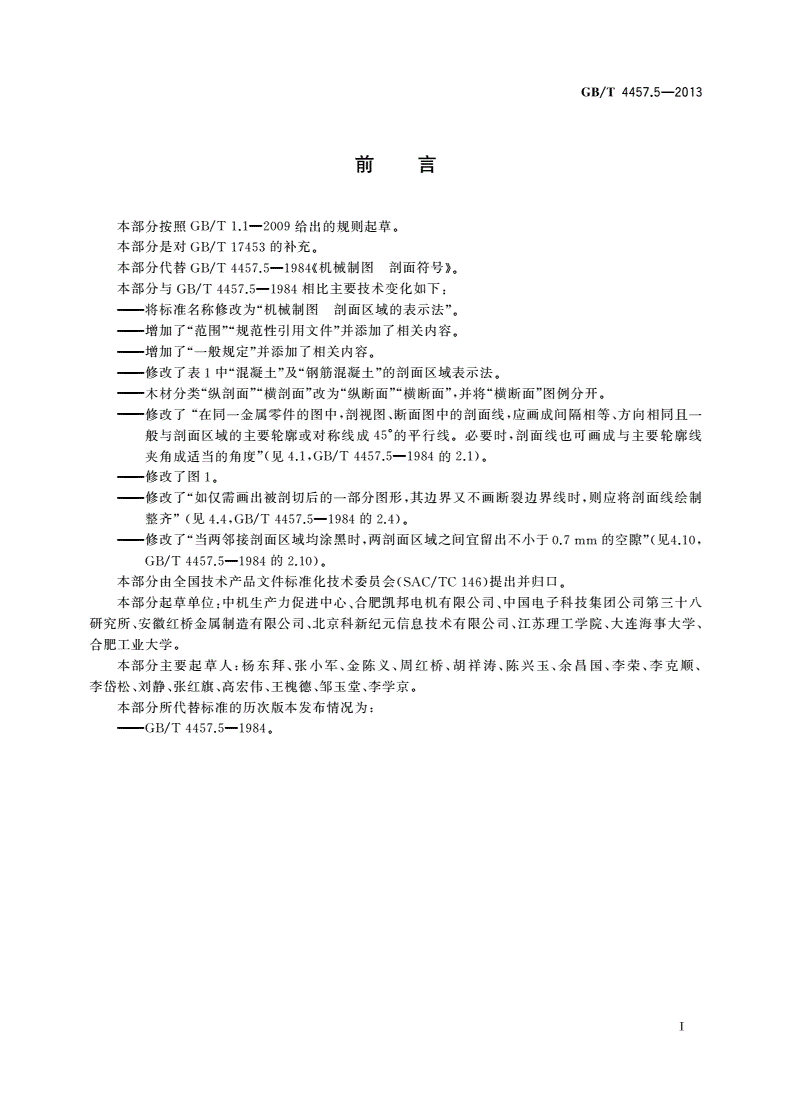

刖吕

本部分按照GB/T1.1—2009给出的规则起草。

本部分是对GB/T17453的补充。

本部分代替GB/T4457.5—1984«机械制图剖面符号九

本部分与GB/T4457.5—1984相比主要技术变化如下：

——将标准名称修改为“机械制图剖面区域的表示法”。

——增加了“范围”“规范性引用文件”并添加了相关内容。

——增加了“一般规定”并添加了相关内容"

——修改了表1中“混凝土”及“钢筋混凝土”的剖面区域表示法。

——木材分类“纵剖面”“横剖面”改为“纵断面”“横断面”,并将“横断面”图例分开。

-修改了“在同一金属零件的图中，剖视图、断面图中的剖面线，应画成间隔相等、方向相同且一

般与剖面区域的主要轮廓或对称线成45°的平行线。必要时，剖面线也可画成与主要轮廓线

夹角成适当的角度”(见4.1,GB/T4457.5—1984的2.1)。

——修改了图lo

-修改了“如仅需画出被剖切后的一部分图形，其边界又不画断裂边界线时，则应将剖面线绘制

整齐”(见4.4,GB/T4457.5—1984的2.4)。
