DB3710/T 104-2020 现代苹果园支架支撑系统架设技术规范

ICS65.020

B05

DB3710

威海市地方标准

DB3710/T104—2020

现代苹果园支架支撑系统架设技术规范

Technicalspecificationfortheestablishmentofsupportingsystemoftrellisin

modernappleorchards

2020-01-02发布2020-02-02实施

威海市市场监督管理局发布

DB3710/T104—2020

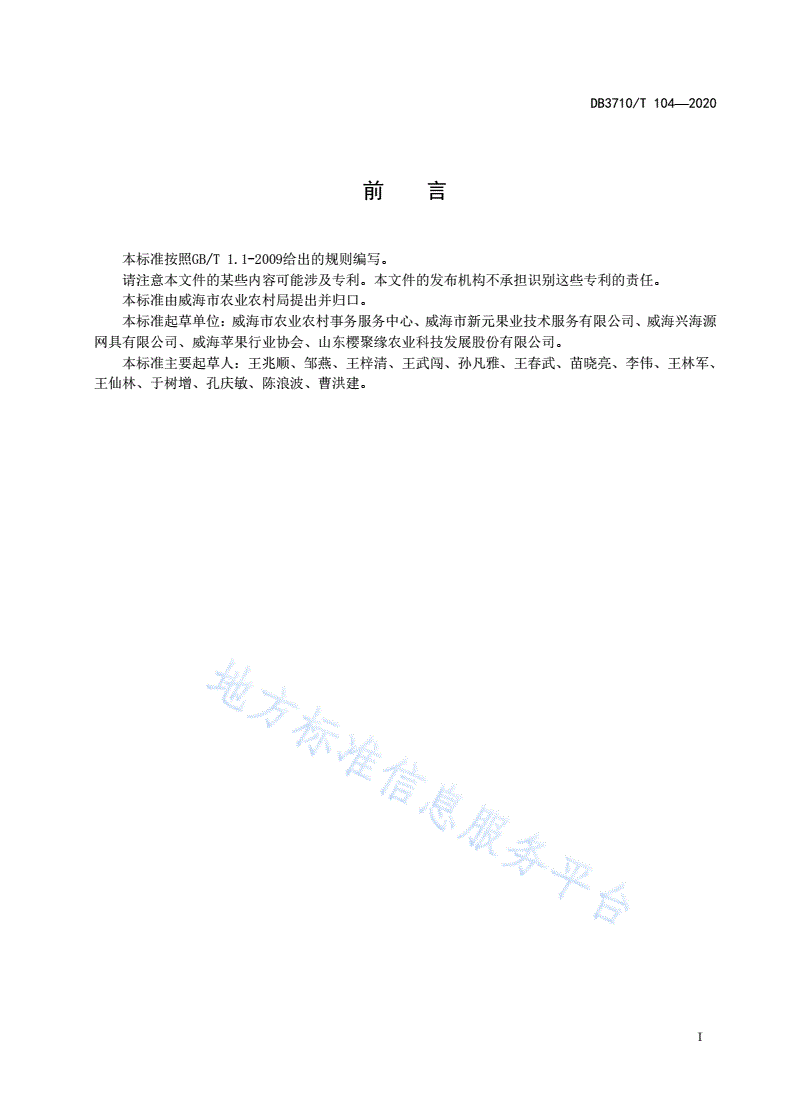

前言

本标准按照GB/T1.1-2009给出的规则编写。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由威海市农业农村局提出并归口。

本标准起草单位：威海市农业农村事务服务中心、威海市新元果业技术服务有限公司、威海兴海源

网具有限公司、威海苹果行业协会、山东樱聚缘农业科技发展股份有限公司。

本标准主要起草人：王兆顺、邹燕、王梓清、王武闯、孙凡雅、王春武、苗晓亮、李伟、王林军、

王仙林、于树增、孔庆敏、陈浪波、曹洪建。

I

DB3710/T104—2020

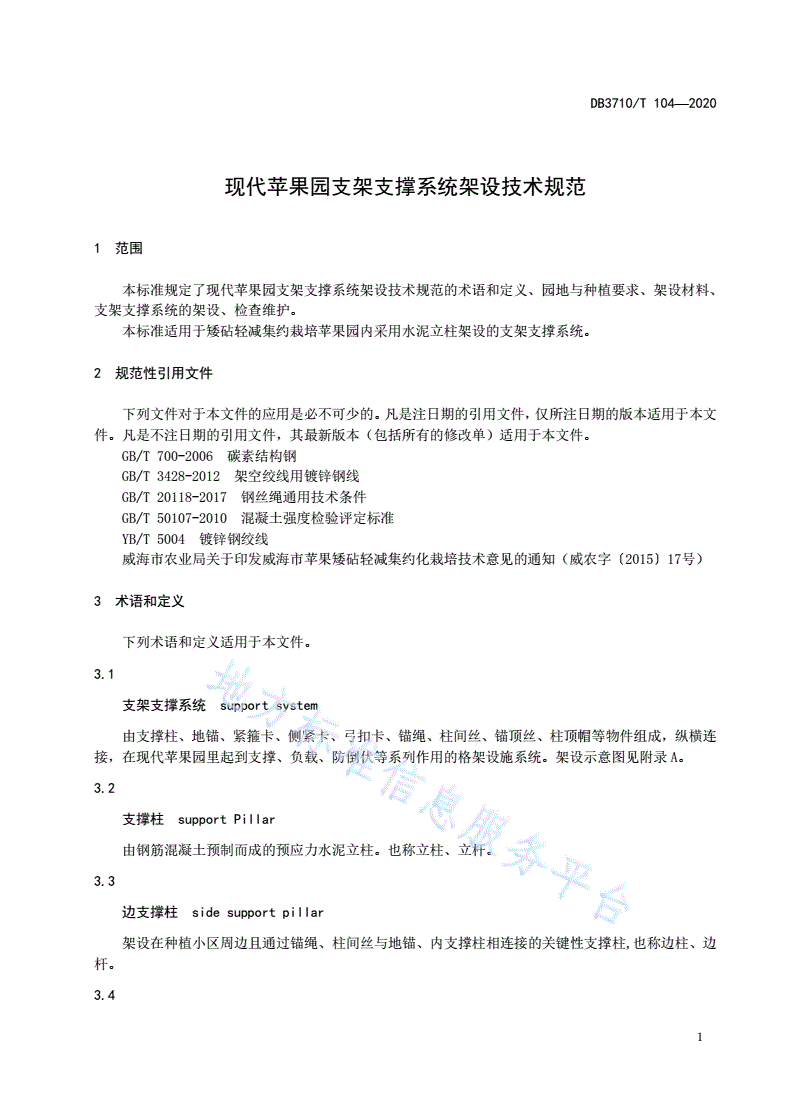

现代苹果园支架支撑系统架设技术规范

1范围

本标准规定了现代苹果园支架支撑系统架设技术规范的术语和定义、园地与种植要求、架设材料、

支架支撑系统的架设、检查维护。

本标准适用于矮砧轻减集约栽培苹果园内采用水泥立柱架设的支架支撑系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T700-2006碳素结构钢

GB/T3428-2012架空绞线用镀锌钢线

GB/T20118-2017钢丝绳通用技术条件

GB/T50107-2010混凝土强度检验评定标准

YB/T5004镀锌钢绞线

威海市农业局关于印发威海市苹果矮砧轻减集约化栽培技术意见的通知（威农字〔2015〕17号）

3术语和定义

下列术语和定义适用于本文件。

3.1

支架支撑系统supportsystem

由支撑柱、地锚、紧箍卡、侧紧卡、弓扣卡、锚绳、柱间丝、锚顶丝、柱顶帽等物件组成，纵横连

接，在现代苹果园里起到支撑、负载、防倒伏等系列作用的格架设施系统。架设示意图见附录A。

3.2

支撑柱supportPillar

由钢筋混凝土预制而成的预应力水泥立柱。也称立柱、立杆。

3.3

边支撑柱sidesupportpillar

架设在种植小区周边且通过锚绳、柱间丝与地锚、内支撑柱相连接的关键性支撑柱,也称边柱、边

杆。

3.4

1

DB3710/T104—2020

内支撑柱innersupportpillar

架设在种植小区内部，除边支撑柱外的所有支撑柱，也称内柱、内杆。

3.5

锚绳anchorrope

连结边支撑柱与地锚的斜向钢丝绳。

3.6

柱间丝interpillarwire

纵向架设并连接边支撑柱与内支撑柱、内支撑柱与内支撑柱的钢丝（绳）或钢绞线，也称柱间绳、

拉丝。

3.7

锚顶丝anchorwire

架设并固定在水泥柱柱顶帽上，斜向连接边支撑柱与地锚，同时纵向或横向连结边支撑柱与内支撑

柱、内支撑柱与内支撑柱或边支撑柱与边支撑柱的钢丝（绳）或钢绞线，也称锚柱顶丝、天丝。

3.8

紧箍卡tightclamp

固定在边支撑柱上，具有连接、拉紧并固定柱间丝或锚绳作用的镀锌钢制箍形构件，也称紧绳立柱

卡箍或立柱卡箍。

3.9

侧紧卡sidetighteningclamp

固定在边支撑柱的紧箍卡内，具有连接地锚和紧固锚绳等作用的镀锌钢制箍形构件。

3.10

弓扣卡bowbuckleclamp

把柱间丝固定在立柱或把竹竿固定在柱间丝上的镀锌特制钢构件，也称卡扣。

3.11

柱顶帽crowncap

固定在支撑柱最顶端，用于连接、固定顶部锚顶丝、防护网的塑料、玻璃钢或者钢构件，也称柱帽、

柱顶套帽、杆顶帽或支撑柱固定帽。

3.12

防沉降板settlementproofplate

固定在支撑柱与地面相接触部位，防止支撑柱下沉或倾斜的钢构件。

2

DB3710/T104—2020

3.13

纵向iengthwiseparallel

平行于果树种植行的方向。

3.14

横向crosswiselateral

垂直于果树种植行的方向。

4园地与种植要求

4.1园地

4.1.1宜选择背风向阳、地势开阔、交通方便、远离污染源、无检疫性病虫害、适合矮砧苹果种植的

丘陵地或者平坡地块，坡度不大于25°，土层深度不小于80cm，土壤中石块直径不大于10cm。

4.1.2园区规划应符合《威海市农业局关于印发威海市苹果矮砧轻减集约化栽培技术意见的通知》的

规定。

4.2种植

根据园地的自然条件、品种及砧木种类确定栽植密度，种植行向以南北走向为宜，长度不宜大于

150m；自根砧株距0.8m～1.2m，行距3.0m～3.5m；中间砧株距1.2m～1.5m，行距3.5m～4.0m。

5架设材料

5.1支撑柱

5.1.1边支撑柱

5.1.1.1长度3.5m～5m、内置6根3股钢绞线，横断面为等腰梯形，常见规格为9cm×9.5cm，即上

底8cm、下底9cm、高9.5cm，如图1。此外，还有12cm×8cm、12cm×12cm等不同规格。

5.1.1.2入土深度以直立坚固抗倾倒为宜，一般为边支撑柱总长度25%，最低不小于15%。长度为4.8m～

5.0m的边支撑柱，埋入地下深度不少于1.2m。

图1边支撑柱横断面示意图

3

DB3710/T104—2020

5.1.2内支撑柱

5.1.2.1长度3.5m～5.0m，内置4根3股钢绞线，横断截面为等腰梯形，常见规格为7cm×7cm，即

上底边6cm、下底边7cm、高7cm，如图2
