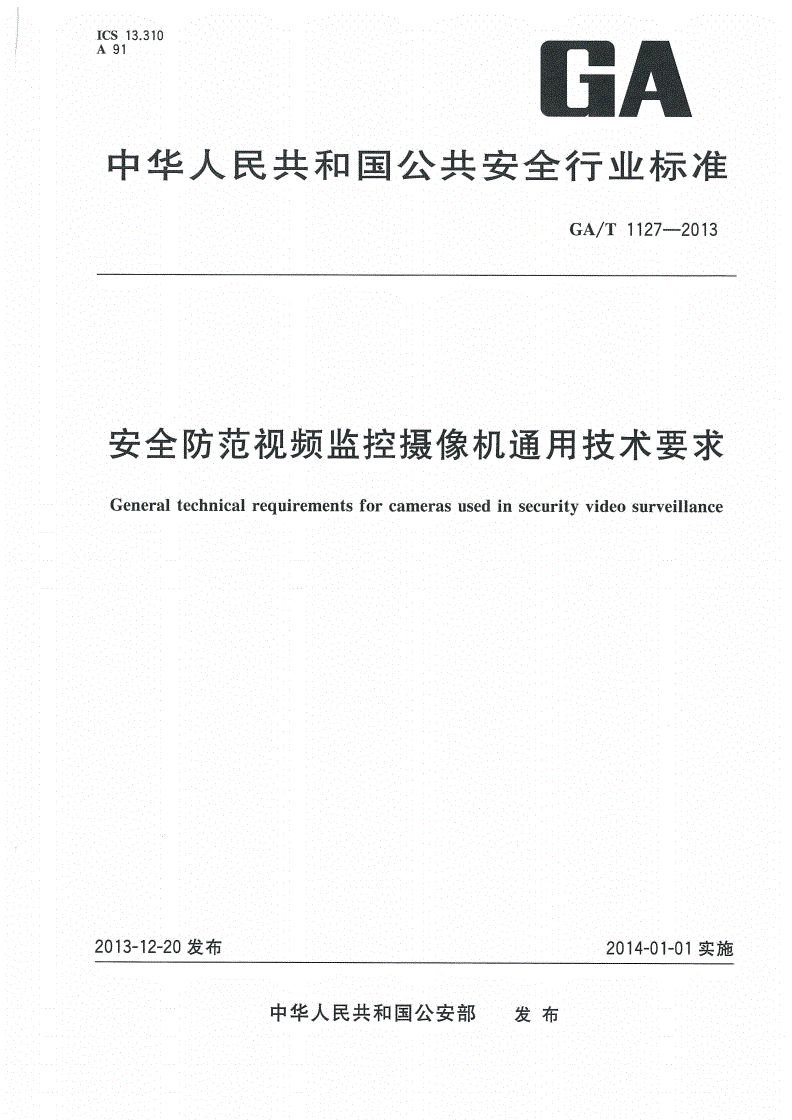

GA/T 1127-2013 安全防范视频监控摄像机通用技术要求

ICS13.310_______________

GA

中华人民共和国公共安全行业标准

GA/T1127—2013

安全防范视频监控摄像机通用技术要

Generaltechnicalrequirementsforcamerasusedinsecurityvideosurveillance

最新国标规范

2013-12-20发布2014-01-01实施

至丨

中华人民共和国公安部发布

网站^

到涂层査真伪

GA/T1127—2013

_XZ_—I—

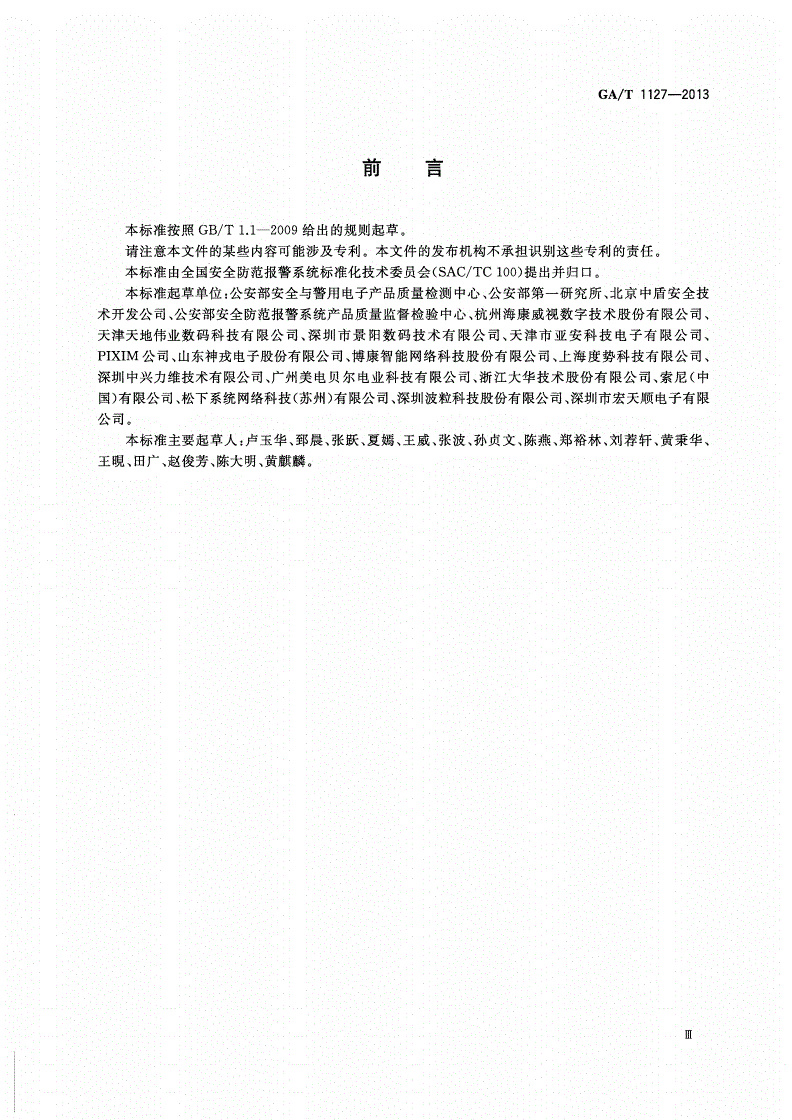

刖目

本标准按照GB/T1.1—2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100)提出并归口。

本标准起草单位：公安部安全与警用电子产品质量检测中心、公安部第一研究所、北京中盾安全技

术开发公司、公安部安全防范报警系统产品质量监督检验中心、杭州海康威视数字技术股份有限公司、

天津天地伟业数码科技有限公司、深圳市景阳数码技术有限公司、天津市亚安科技电子有限公司、

PIXIM公司、山东神戎电字股份有限公司、博康智能网络科技股份有限公司、上海度势科技有限公司、

深圳中兴力维技术有限公司、广州美电贝尔电业科技有限公司、浙江大华技术股份有限公司、索尼（中

国）有限公司、松下系统网络科技（苏州）有限公司、深圳波粒科技股份有限公司、深圳市宏天顺电子有限

公司。

本标准主要起草人：卢玉华、郅晨、张跃、夏嫣、王威、张波、孙贞文、陈燕、郑裕林、刘荐轩、黄秉华、

王晛、田广、赵俊芳、陈大明、黄麒麟。

最新国标规范

GA/T1127—2013

安全防范视频监控摄像机通用技术要

范围

本标准规定了安全防范视频监控Jft的分类与标贸求、试验方法、检验规则、标志、包装、

运输和贮存等技术要求。

本标准适用于安全防»频监乾i$¥用的摄领域h的摄像机可参考采用。

2规范性引用文件

下列文件对于应用是必■少的。凡足注日_3丨用文件注I期的版本适用于本文

件。凡是不注日丨文件，其最新版本（包括所冇的修单）适用于本A牛。

GB/T191〖运图示标

GB/T2423〖工电子产品环境试验第2部分试验温

GB/T242.工电子产品环境试验■部分:试验方法试验B：高

GB/T242；,工电子产品环境试验第验方法试验Cab:I定f廉热方法

GB/T242,工电子产品环境试第2_试验Ea和争则

GB/T242最新国标规范

CLI电工电子产品环■试验部分：试验方法试验Fc:1动（

GB/T2423118境试验第2部分盐雾，交变（<化钠

GB/T2423.1(0方法试验M#氐气j

GB/T2828.H收质量限[索的逐批检验抽样

计划

GB/T2829—2验计数抽■对;

GB4208—2008级（IP代码）

GB9254—2008:济的无线电骚扰限值和测]

GB/T9969—2008j说叫

GB16796—2009安全警设客'方法

GB/T17626.2—2006电磁兼^&验和测量技术<电抗扰度试验

GB/T17626.3—2006电磁兼容试$射频电磁场辐射抗扰度试验

GB/T17626.4—2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.5—2008电磁兼容试验和测量技术浪涌（冲击)抗扰度试验

GB/T17626.6—2008电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度

GB20815—2006视频安防监控数字录像设备

GB/T25724-2010安全防范监控数字视音频编解码技术要

GB/T28181—2011安全防范视频监控联网系统信息传输、交换、控制技术要

GA/T669.1—2008城市监控报警联网系统技术标准第1部分：通用技术要

GA/T751—2008视频图像文字标注规范

GA/T1128—2013安全防范视频监控高清晰度摄像机测量方法

GA/T1127—2013

3术语、定义和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

安全防范视频监控摄像机camerausedinsecurityvideosurveillance

以安全防范视频监控为目的，将图像传感器靶面上从可见光到近红外光谱范围内的光图像转换为

视频图像信号的采集装置。

3.1.2

图像像素pixel

构成一幅视频图像的最小单元。

3.1.3

图像尺寸imagesize

视频图像大小的量化表示，以图像像素为单位，一般用“水平方向像素数X垂直方向像素数”表示。

3.1.

标准清晰度摄像机standarddefinitioncamera

图像尺寸水平像素数小于等于768或垂直像素数小于等于576的摄像机。

3.1.5

准高清晰度摄像机nearhigh-definitioncamera

最新国标规范

图像尺寸水平像素数大于768且垂直像素数大于576，同时水平像素数小于1920或垂直像素数小

于1080的摄像机。

3.1.6

高清晰度摄像机highdefinitioncamera

图像尺寸水平像素数大于等于1920且垂直像素数大于等于1080，同时水平像素数小于3840或

垂直像素数小于2160的摄像机。

3.1.7

超高清晰度摄像机superhighdefinitioncamera

图像尺寸水平像素数大于等于3840且垂直像素数大于等于2160的摄像机。

3.1.8

逆光补偿backlightcompensation

由于监控目标与其背景在亮度上的明显差异，影响到目标内容的重现。通过对目标区域亮度的控

制，达到还原出来更好的目标细节。

3.1.9

照度适应范围illuminationadaptationrange

摄像机在同一场景不同照度下输出精确图像的能力。

3.1.10

宽动态能力widedynamicability

在同一场景存在高对比亮度的情况下，摄像机呈现亮、暗区域景物的能力。评估这个能力应包含可

分辨的灰阶阶数、动态范围、灰阶线性度、灰阶的灰度、可分辨的彩色区域数量、拖尾阻抗、对比度、方块

阵列清晰度和信噪比等宽动态性能的指标。

GA/T1127—2013

3.1.11

日夜模式day/nightmode

日夜模式为日间模式和夜间模式的总称。环境照度满足一定值以上，摄像机保持彩色图像输出（日

间模式），而当环境照度低于一定值时，摄像机保持黑白图像输出（夜间模式）。

3.1.12

最低可用照度minimumilluminanceavailable

保持环境色温不变的情况下，降低环境光亮度，摄像机的分辨力降低至标称分辨力70%时，被摄景

物的照度值。

3.1.13

信噪比signaltonoiseratio

模拟摄像机标准输出信号电平和视频信号中的噪音电平之比值，一般以dB为单位。

数字摄像机平均像素亮度值与噪声值(像素亮度值的标准差）之比，一般以dB为单位。

SNR(dB)=20logl0(S,/Nt)

式中：

S,——色块i的信号（平均像素亮度值）；

N,——色块i的噪声值(像素亮度值的标准差）。

3.1.1

水平分辨力horizontalresolution

在图像高度相等的水平尺寸内可分辨的垂直黑白条数（TV线）。

3.1.15

垂直分辨力verticalresolution

最新国标规范

在图像垂直尺寸内可分辨的水平黑白条数(TV线）。

3.1.16

色彩还原colorrendition

不同色温条件下在标准显示设备上真实还原图像景物各种色彩的能力。

3.1.17

元数据metadata

描述视频数据环境的数据，如时间和日期、位置识别、音频和其他有关的连接或处理的信息。

3.1.18

城市监控报警联网系统citymonitoringandalarmnetworksystem

以维护社会公共安全为目的，综合运用安全防范、通信、计算机网络、系统集成等技术，在城市范围

内构建的具有信息采集/传输/控制/显示/存储/处理等功能的能够实现不同设备及系统间互联/互通和

互控的综合网络系统。利用该系统，可对城市范围内需要防范和监控的目标实施有效的视频监控、报警

处置，并可为城市应急体系建设提供相应的信息平台。

[GA/T669.1—2008，定义3.1.1]

3.2缩略语

下列缩略语适用于本文件。

AGC自动增益控制（AutomaticGainControl)

BNC同轴电缆接插件（BayonetNutConnector)

CVBS复合视频消隐和同步（CompositeVideoBlankingandSync)

DNS域名系统(DomainNameSystem)

DDNS动态域名解析服务（DynamicDomainNameServer)

GA/T1127—2013

DR动态范围（DynamicRange)

HDMI高清晰度多媒体接口（HighDefinitionMultimediaInterface)

HD-SDI高清串行数字接口（HighDefinitionSerialDigitalInterface)

LED发光二极管（LightEmittingDiode)

NAT网络地址转换（NetworkAddressTranslation)

OSD字符叠加（屏幕字符显7K)(OnScreenDisplay)

POE基于局域网的供电（PowerOverEthernet)

SDI串行数字接口（Serial

SIP会话初始协议（Sessi^J^???^ationProtocol)

SNR信噪比（SignalRaj

USB通用串行总线总丨SerialBus)

WEB网络（Web),

3G-SDI3G信号gi行接口（3Gb/sSignal^erialDigitalInVrfacel

分类与标识

rOi

4.1分类

4.1.1安全防范视摄像机（以下F简简称称r:摄像机）按视频摄像机）按视频信信号*_出接口（厂j5用户使用的视

频输出首选接口）分为：网浦n摄舰（以嶋麵，如：以太网1口）、非网络接

口模拟摄像机（如|s、YPbPr等输出接口）和非网络接_字_像机（如：s]卜SDI、3G-SDI、

HDMI等输出接

最新国标规范

4.1.2按图像尺分为：

一A类：标，清摄像机；

一B类：准高摄像机；

一C类：高清机；

一D类:超高像机。

4.1.3按成像色彩不彩色摄像机、@摄像机。

4.1.4按结构不同可分像机、I球摄像机、变速球型摄像机、摄像,等。

4.1.5按特殊用途不同可摄像机、宽动态摄像机、主动$外>^光机等。

4.2标识

产品的标识由产品名称、视频信接口、图像尺寸识组成。产品名称用安防摄像“

机”的汉语拼音首字母“AFSXr表示；视^大写英文字母表示，网络摄像机表示

为NC、非网络接口模拟摄像机表示为AC、非网络接口数字摄像机表示为DC;图像尺寸，按4.1.2的规

定用A、B、C、D中的一位字母表示；企业标识，可自定义扩。

AFSXJ-□□□

-企业标识

-图像尺寸

-视频信号主输出接口

产品名称

示例：XX企业生产的网络接口安全防范监控高清晰度摄像机，表示为：AFSXJ-NC-C-XXXX。

GA/T1127—2013

技术要求

5.1一般要求

5.1.1外观、结构和外壳防护能力

外观

摄像机表面不应有明显的凹痕、划^^1、变形和污渍；表1泽均匀，不应有起泡、龟裂、脱落

和磨损现象；金属部件不应有锈蚀志应清S

摄像机表面应有产品标识应采号或中文进H不易被擦除，且不应出现

卷边。

结构

摄像机的零部件应,配

5.1.1.3外壳防护能;/Pi

室内使用的设备|其应今合GB4208—

2008中IP32的规定IP61的规定，B级

应符合GB4208—21

5.1.2电气（物理

最新国标规范

5.1.2.1主输出接

非网络接口模拟175ClBNC连

接器

非网络接口数字SMPTE259M,

SMPTE292M，SMPTE(电口）或Sl/sC^/LC光纤连接器

(光纤接口）。

网络摄像机的基本接口接802.3标准，采

用Rj45连接；可选用射频无

5.1.2.2辅助数据传输接口

辅助数据传输接口应采用RS-232或或I/O接口中的一种或多种接口，

实现单向或双向辅助数据或报警数据传输。

5.1.2.3模拟音频输入、输出接口

具有模拟音频输人输出的摄像机，音频输人输出宜采用RCA连接器。

5.1.2.调试用模拟视频输出接口

应采用BNC(75⑴连接器。

5.1.2.5存储接口

摄像机宜具备USB接口或者存储卡接口连接外部存储介质。

GA/T1127—2013

5.1.2.6镜头接口

采用CS或C接口。优先选用CS接口。

5.1.3电源

摄像机应能在额定电源电压的一15%〜+10%范围内正常工作；摄像机宜支持交直流两种供电方

式，网络摄像机供电方式宜支持POE。

5.1.4环境适应性

摄像机至少应满足以下环境类别中的一个：

a)类别I,包括但不仅限于居住或办公环境的室内（例如，客厅、办公室、机房等）；

b>类别n:包括但不仅限于室内公共区域（例如，购物区域、商店、餐厅、楼梯、工厂生产装配间、人

口和储藏室等）；

c)类别D1:包括但不仅限于有直接淋雨防护和日晒防护的室外，或者极端环境条件的室内（例如，

车库、阁楼、仓库和进料台等）；

d)类别W:—般意义上的室外。

类别I、II、in、w的条件试验严酷等级依次递增，适于环境类别n的设备可被用于环境类别11丨的应

用中。

每个类别气候环境条件试验的严酷等级见表1，机械环境条件试验的严酷等级见表2。每一项特定

环境试验的条件试验期间检测（如果检测）和最后检测应满足以下要求：

a)软件运行正常，没有死机或者程序跑飞等异常现象（说明：可以通过LED的闪烁状态或者网管

最新国标规范

软件来观察底层软件运行的情况）;

b)准确采集报警输入信号，无误报；

c)正确产生报警联动输出信号，无误动；

d)图像质量没有下降；

e)语音质量没有下降；

f)以太网接口（如有）通信正常；

g)正弦振动、冲击试验后应能正常工作，并无元器件松动、位移和损坏。低温低气压试验后设备

的绝缘电阻、抗电强度、泄漏电流、防过热应满足5.1.6的要求。盐雾循环耐久性试验后受试样

品表面不应有锈蚀。

表1气候环境适应性要求

环境类别

试验项目试验参数

类别I类别n类别m类别IV

低温试验温度/X：+5-10-25-40

(工作状态）持续时间/h

»2

高温试验温度/°c+40+55+55+70

(工作状态）持续时间/h2

温度/°c+40

恒定湿热试验

相对湿度/%RH(93士!）％

(工作状态）

持续时间/d2

GA/T1127—2013

表1(续)

环境类别

试验项目试验参数

类别I类别n类别m类别1Y

温度"C+5-10-25-40

低温低气压

气压/kPa70

试验8

持续时间/h2

总持续时间/d3

盐雾循环耐循环次数3

不要

久性试验“

潮热环境每个循环

22

持续时间/h

8适用于高海拔地区使用的设备。

b适用于沿海地区使用的设备。

表2机械环境适应性要求

环境类别

试验项目试验参数

类别I类别n类别in类别iv

频率范围/Hz10〜15010〜150

最新国标规范

加速度/(m/s2)25

正弦振动试验

轴向数目33

(工作状态）

扫频速率/(oct/min)11

扫频周期的数目/轴向/工作状态11

脉冲持续时间/ms6

峰值加速度A(ms-2)m<C4.75A=1000-200X/W

冲击试验

试验样品质量w/kgm>4.75不要求测试

(工作状态）

冲击轴向数6

每轴向上的脉冲次数3

5.1.5电磁兼容性要求

5.1.5.1静电放电抗扰度

静电放电抗扰度限值应符合GB/T17626.2—2006中试验等级3的规定丨试验期间，被测样品不

应损坏、故障或发生状态改变，试验后设备应正常工作。

5.1.5.2射频电磁场辐射抗扰度

射频电磁场辐射抗扰度限值应符合GB/T17626.3—2006中试验等级3的规定。试验期间，允许

被测样品图像质量出现劣化，但不应损坏、故障或发生状态改变，试验后设备应正常工作。

GA/T1127—2013

5.1.5.3电快速瞬变脉冲群抗扰度

使用交流电网电源供电的设备，电快速瞬变脉冲群抗扰度限值应符合GB/T17626.4—2008中的

规定，AC电源端口等级3;线长超过3m的直流电源端口、通信端口和控制端口等级2。试验期间，被

测样品不应损坏、故障或发生状态改变。试验后设备应正常工作。

5.1.5.浪涌（冲击）抗扰度

使用交流电网电源供电的设冲盖符合GB/T17626.5—2008中的规定，

AC电源端口：线线等级2、线：|^^3;其他供电\信号线^>^地等级2。对于实际使用长度小于

10m的数据电缆可以不进验。被测样货炎应损障或发生状态改变。试验后设备

应正常工作。

5.1.5.5射频场感岛

设备电源端应传导骚扰抗tf度限谓^符召VGB/T17626.6-2008中

等级3的规定。

试验期间，测样品图傅质量出现劣化.似不应坏、故障或状态隹生改变。试验后设备应正

常工作。

传导

值应符合GB9254—2008中等级

设备传导錄1艮

最新国标规范

CC

辐射

_

设备辐射1

pit®值应符合

unl

5.1.6安全性

绝缘电

摄像机的绝缘’GB16796-^2009中5.4.4.的要

5.1.6.2抗电强度

摄像机的抗电强度应'

5.1.6.3泄漏电流

摄像机的泄漏电流应符合GB16796—2005中5.4.6的要求。

防过热

应符合GB16796—2009中5.6的要求。

5.2功能要求

5.2.1基本功能

自动增益控制

摄像机应具有自动增益控制功能，使视频信号随目标亮度的变化自动调整视频输出。

GA/T1127—2013

5.2.1.2自动白平衡调整

当使用环境实际色温在2800K〜10000K范围内变化时，摄像机应能自动调整白平衡，使输出图

像准确重现出观察场景的实际色彩。

逆光补偿

摄像机宜具有逆光补偿调整功能。

日夜模式

摄像机宜具有日夜模，日阀之比应大于等于5。

5.2.1.5电子快门

摄像机宜具有________________^速\具有不少于1/50s至

1/1000S之间（含000S)五对具有多种快模式的\像&具有快门设置功能。

5.2.2网络摄像电

时钟同

网络摄像钥)或其他系於时支持与系统时钟

同步。

5.2.2.2视音昶最新国标规范

应支持远视音频参数if行i增节的功能。

断线自

因各种原因状态的恢复，并自动

与网络建立连接。

5.2.2.在线升级

应支持摄像机软件情况发生时，应能恢复到升

级前的状态。

5.2.2.5配置保存获取

应支持对摄像机参数（如：视音频参数、务、静态IP地址、子网掩码、缺省网关、DNS服务

器)设置进行配置，自动保存并获取配置信息。获取配置信息的信令格式参见附录A。

5.2.2.6恢复出厂设置和重启

应有恢复出厂设置和重新启动功能，设备掉电或重新启动后，应能保存掉电前或重启前的配置

信息。

字符叠加（OSD)

应能在输出的图像中叠加中文文字和符号信息，信息包括：编号、位置、时间、日期等。叠加信息的

位置、内容应符合GA/T751—2008中的规定。

GA/T1127—2013

5.Z.2.8双（多）码流

应具有同时输出两（多）路码流或存储一路的同时输出另一路在图像格式、压缩编码格式或压缩码

率等参数上有所不同并可以独立设置的视频码流的功能。

主动注册

网络摄像机接人联网系统时宜支持向SIP服务器主动注册登记的工作模式。如果注册不成功，宜

延迟一定的随机时间后重新注册。

5.2.2.10调试用模拟视频输出

宜具有便于现场调试的CVBS输出接口。

1本机存储

宜具有本机存储功能。具有本机存储功能的摄像机存储实时视频图像时间应不小于3h。

2WEB服务

内部宜支持嵌人式WEB服务功能，能通过网页浏览器（如1E)访问网络摄像机。

3报警

宜具有以下功能：

最新国标规范

a)移动侦测报警触发功能，能对画面物体的移动进行分析，并及时发出报警信息；

b)信号量报警输人、报警输出、报警参数设置等功能；

c)报警信息触发现场视频录像功能，可支持报警触发前不少于5s的视频预录、报警触发后不少

于15s的视频录像；

d)故障报警功能。

5.2.2.1日志记录

宜具有日志记录功能，如记录最近访问者的用户名、IP地址、访问时间、设置参数等信息。

5语音

宜具有双向语音对讲和单向语音广播功能。

6NAT穿越

在广域网环境下使用时，宜支持主动发包动作以实现NAT穿越。

7动态域名解析（DDNS)

宜具有动态域名解析功能，以实现在广域网环境下连接到联网系统。

5.2.2.18智能分析

宜支持智能视频分析功能，视频描述数据输出应符合安全防范领域相关国家标准的规定。

5.2.2.19视音频编码

视音频编码宜采用GB/T25724—2010规定的编码方式。

10

GA/T1127—2013

支持的档次和级别应在产品标准或技术说明文件中明示。

5.2.2.20视音频编码码流的传输、存储封装格式

视音频编码码流的传输、存储封装格式宜符合GB/T28181—2011中第5章、第6章的相关规定。

5.2.2.21信息安全

接人城市监控报警联网系统时，应符合GB/T28181—2011中第8章的相关规定。

2元数据

设备宜具有元数据输出功能，且宜在显示端独立进行语义显示。元数据应包含时间、摄像机编号、

摄像机型号、视频编码格式、音频编码格式、视频帧率、图像尺寸、视音频码率等信息。

可包含以下信息：

a)监控地点、镜类型、镜头焦距、镜尺寸、安装参数；

b)摄像机基本信息：传感器尺寸、低照度、电子快门、宽动态范围、信噪比；

c)报警1()信息：当前时间、相对帧号（或相对时间）、报警输人个数、各报警输人状态、报警输出

个数、各报警输出状态；

d)智能分析结果：移动侦测信息、人流量统计信息、人群密度估计信息’•

e)视频质量检测信息：包括检测类型以及程度等级。

元数据封装示例参见附录B。

5.3性能要求

最新国标规范

5.3.1基本性能

分辨力

摄像机输出图像的中心水平分辨力应按4.1.2图像尺寸类别，应满足以下要求：

a)A类，水平分辨力：>450线；

b)B类，水平分辨力：>650线；

c)C类，水平分辨力：>900线；

d)D类，水平分辨力：>1700线。

摄像机输出图像的边缘水平分辨力不应低于中心水平分辨力的70%。

最低可用照度

摄像机输出图像的中心水平分辨力下降到标称亮度条件下分辨力的70%时目标景物上的照度应

满足以下三个分级：

a)1级，彩色：>10lx/F1.2;黑白：>1lx/F1.2；

b)2级，彩色:>1lx/Fl.2，且<10lx/F1.2;黑白：>0.1lx/F1.2,且<1lx/F1.2；

c)3级，彩色：<1lx/Fl.2;黑白：<0.1lx/Fl.2。

5.3.1.3最大亮度鉴别等级

最大亮度鉴别等级应>10级。

色彩还原误差

摄像机输出图像的色彩还原误差应满足：

11

GA/T1127—2013

a)1级，平均4e>15(6500K)，平均4E>25(其他色温）；

b)2级，平均6<4e<15(6500K)，平均10<4E<25(其他色温）；

c)3级，平均4e<6(6500K)，平均4£<15(其他色温）。
