DB42/T 1544-2020 公路工程试验检测设备期间核查规范

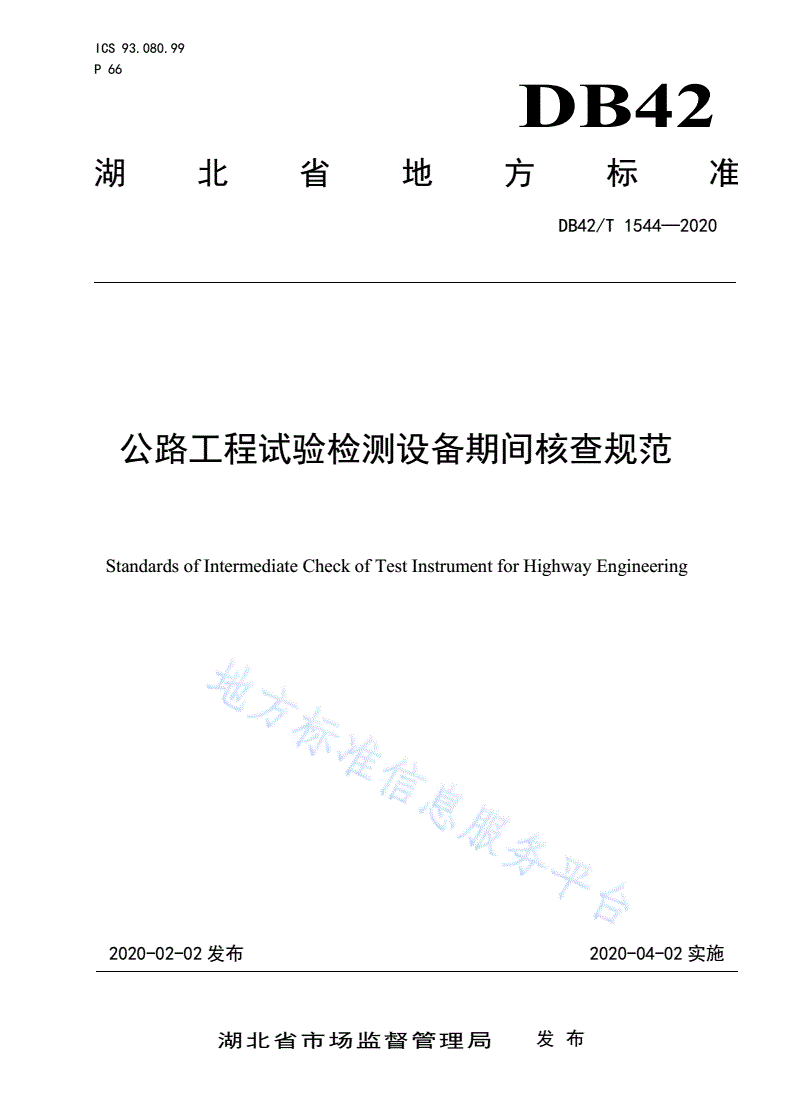

ICS93.080.99

P66

DB42

湖北省地方标准

DB42/T1544—2020

公路工程试验检测设备期间核查规范

StandardsofIntermediateCheckofTestInstrumentforHighwayEngineering

2020-02-02发布2020-04-02实施

湖北省市场监督管理局发布

DB42/T1544－2020

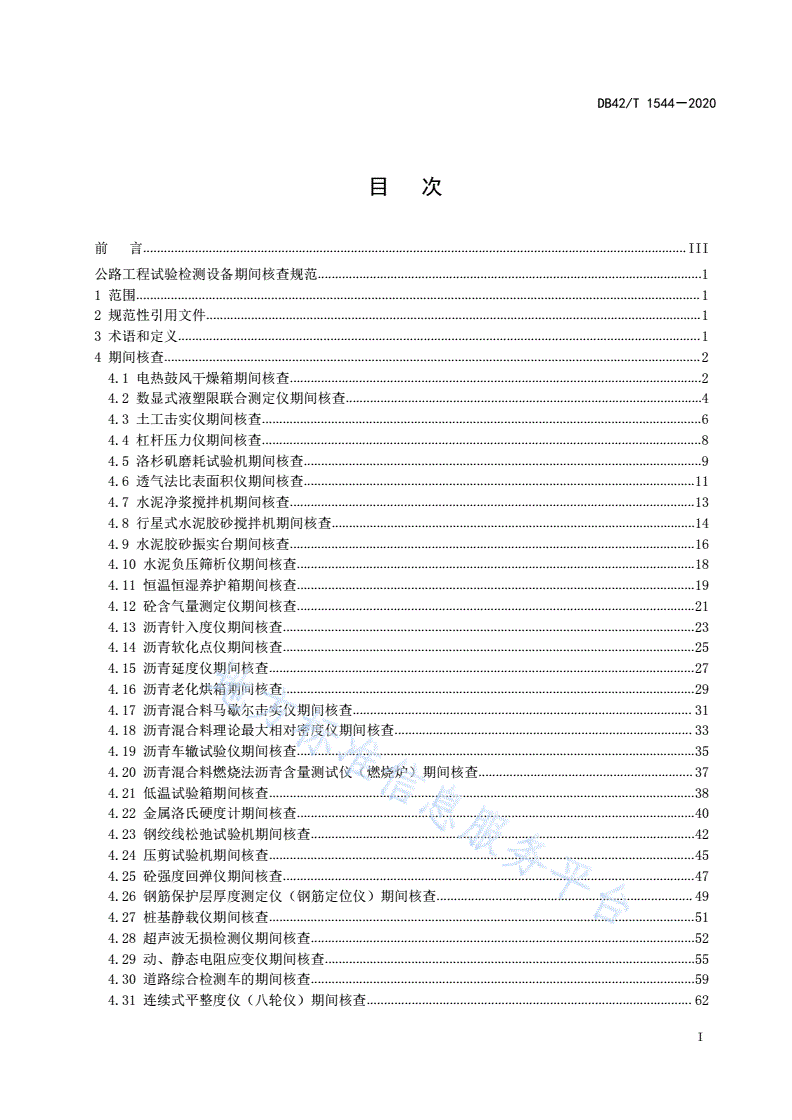

目次

前言.............................................................................................................................................................III

公路工程试验检测设备期间核查规范...............................................................................................................1

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................1

4期间核查...........................................................................................................................................................2

4.1电热鼓风干燥箱期间核查.......................................................................................................................2

4.2数显式液塑限联合测定仪期间核查.......................................................................................................4

4.3土工击实仪期间核查...............................................................................................................................6

4.4杠杆压力仪期间核查...............................................................................................................................8

4.5洛杉矶磨耗试验机期间核查...................................................................................................................9

4.6透气法比表面积仪期间核查.................................................................................................................11

4.7水泥净浆搅拌机期间核查.....................................................................................................................13

4.8行星式水泥胶砂搅拌机期间核查.........................................................................................................14

4.9水泥胶砂振实台期间核查.....................................................................................................................16

4.10水泥负压筛析仪期间核查...................................................................................................................18

4.11恒温恒湿养护箱期间核查...................................................................................................................19

4.12砼含气量测定仪期间核查...................................................................................................................21

4.13沥青针入度仪期间核查.......................................................................................................................23

4.14沥青软化点仪期间核查.......................................................................................................................25

4.15沥青延度仪期间核查...........................................................................................................................27

4.16沥青老化烘箱期间核查.......................................................................................................................29

4.17沥青混合料马歇尔击实仪期间核查..................................................................................................31

4.18沥青混合料理论最大相对密度仪期间核查......................................................................................33

4.19沥青车辙试验仪期间核查...................................................................................................................35

4.20沥青混合料燃烧法沥青含量测试仪（燃烧炉）期间核查..............................................................37

4.21低温试验箱期间核查...........................................................................................................................38

4.22金属洛氏硬度计期间核查...................................................................................................................40

4.23钢绞线松弛试验机期间核查...............................................................................................................42

4.24压剪试验机期间核查...........................................................................................................................45

4.25砼强度回弹仪期间核查.......................................................................................................................47

4.26钢筋保护层厚度测定仪（钢筋定位仪）期间核查..........................................................................49

4.27桩基静载仪期间核查...........................................................................................................................51

4.28超声波无损检测仪期间核查...............................................................................................................52

4.29动、静态电阻应变仪期间核查...........................................................................................................55

4.30道路综合检测车的期间核查...............................................................................................................59

4.31连续式平整度仪（八轮仪）期间核查..............................................................................................62

I

DB42/T1544－2020

4.32摆式摩擦系数测定仪期间核查...........................................................................................................63

4.33反光标志逆反射系数测试仪、反光标线逆反射系数测试仪期间核查..........................................65

4.34涂层厚度测量仪期间核查...................................................................................................................67

4.35土工合成材料厚度测定仪期间核查..................................................................................................69

4.36电子天平期间核查...............................................................................................................................71

4.37万能材料试验机期间核查...................................................................................................................73

4.38百分表（或千分表）期间核查...........................................................................................................76

4.39通用卡尺期间核查...............................................................................................................................78

5期间核查结果的应用.....................................................................................................................................80

6期间核查记录管理.........................................................................................................................................80

参考文献.............................................................................................................................................................81

II

DB42/T1544－2020

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构与编写》给出的规则起草。

本标准由湖北交投智能检测股份有限公司提出。

本标准由湖北省交通运输厅归口。

本标准起草单位：湖北交投智能检测股份有限公司、长江航道规划设计研究院。

本标准主要起草人：杜辉、成琛、陈煌、毋刚、陈吉明、郭爱平、袁若浩、王春平、熊荣军、盛陈

飞、何小丽、汪丰焰。

本标准实施应用中的疑问，可咨询湖北省交通运输厅，联系电话：83460670，邮箱：

2651259230@；对本标准的有关修改意见建议请反馈至湖北交投智能检测股份有限公司，联系电

话：84668167，邮箱：52961226@。

III

DB42/T1544－2020

公路工程试验检测设备期间核查规范

1范围

本标准规定了公路工程常用试验检测设备期间核查方法适用范围、内容、核查标准、环境条件、频

率、实施步骤、结果的判定、核查记录等内容，以及期间核查结果的应用、记录管理要求。

本标准适用于本省公路工程试验检测机构开展仪器设备期间核查活动，其他专业试验检测机构仪器

设备期间核查可参考使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.1金属材料拉伸试验第1部分：室温试验方法

GB/T1345水泥细度检验方法筛析法

GB/T8074水泥比表面积测定方法（勃氏法）

GB/T9138回弹仪

GB/T27025检测和校准实验室能力的通用要求

CECS21:2000超声法检测混凝土缺陷技术规程

JJF1001通用计量术语及定义

JTGE20公路工程沥青及沥青混合料试验规程

JTGE50公路工程土工合成材料试验规程

JTGE60公路路基路面现场测试规程

JT/T4公路桥梁板式橡胶支座

JT/T690逆反射体光度性能测试方法

JJG（交通）094水泥混凝土拌合物含气量测定仪

JGJ/T152混凝土中钢筋检测技术标准

RB/T214检验检测机构资质认定能力评价检验检测机构通用要求

3术语和定义

下列术语和定义适用于本文件。

3.1

期间核查intermediatecheck

在两次相邻的检定/校准时间间隔内，当需要时，按照规定的时间和程序，使用简单实用并具有相

当可信度的方法测试对可能造成不合格的测量设备、参考标准、基准、传递标准或工作标准以及标准物

质（参考物质）的某些参数，确定其是否保持原有状态而进行的检查。

[GB/T27025-2008，定义5.5.10]

3.2

校准calibration

1

DB42/T1544－2020

在规定条件下的一组操作，其第一步是确定由测量标准提供的量值与相应示值之间的关系，第二步则是

用此信息确定由示值获得测量结果的关系，这里测量标准提供的量值与相应示值都具有测量不确定度。

[JJF1001-2011，定义4.10]

3.3

检定verification

查明和确认测量仪器符合法定要求的活动，它包含检查、加标记和/或出具检定证书。

[JJF1001-2011，定义9.17]

3.4

测量不确定度measurementuncertainty

根据所用到的信息，表征赋予被测量量值分散性的非负参数。

[JJF1001-2011，定义5.18]

3.5

核查标准checkstandard

具有良好稳定性和重复性、足够分辨力的工作计量器具或被测对象，其参数和量值能由被核查设备

测量。可以是标准物质或实物量具，如标准粘度液、砝码、量块、标准电阻等，也可以是稳定性良好的

日常被测对象，如钢筋试样等。

3.6

核查环境条件checkenvironmentcondition

开展仪器设备期间核查的工作环境条件，如温度、湿度、电压、振动、电磁辐射等。按每台仪器设

备开展试验检测工作时所依据试验检测规程和开展检定/校准时所依据的检定规程或校准方法的规定设

定，当检定规程或校准规范和试验规程不一致时，以试验规程为准。

3.7

内控样internalqualitycontrolsample

为了对测量仪器进行期间核查，选用材质均匀，稳定性良好，采用相同加工工艺制作的一定数量被

测对象。

3.8

内控样法methodofinternalqualitycontrolsample

利用内控样作为核查标准进行期间核查的方法。

4期间核查

4.1电热鼓风干燥箱期间核查

4.1.1范围

本方法适用于公路工程试验用电热鼓风干燥箱的期间核查。

2

DB42/T1544－2020

4.1.2核查内容

在两次检定/校准周期内根据电热鼓风干燥箱的常用工作温度范围，选择相应温度值作为核查点，

核查电热鼓风干燥箱测试温度的示值误差，确定电热鼓风干燥箱温度控制的稳定性。

4.1.3核查标准

核查标准可选用分度值0.1℃的标准水银温度计或相当准确度等级的数字式温度计（测量范围需满

足要求）。核查标准应有相应的保护措施使其在核查期间保持稳定，应存放在干燥、无腐蚀的环境条件

下。

4.1.4核查环境条件

核查工作应在温度不超过35℃、相对湿度不大于85%的室内环境条件下进行。

4.1.5核查频率

电热鼓风干燥箱的核查周期宜为每6个月进行一次，对使用频率较高、性能欠稳定、使用环境比较

恶劣或使用时发现异常的情况可适当增加核查次数。

4.1.6核查步骤

核查步骤如下：

a)在电热鼓风干燥箱检定/校准后7天内，在干燥箱顶部预留孔插入核查用温度计进行初始值的

测量，如干燥箱顶部未预留温度测试孔，则直接把核查用温度计放入干燥箱内，要求温度计测

试头距箱壁距离大于10cm。根据常用工作温度范围设置核查温度点，启动干燥箱，升温至设

置温度，待显示温度稳定后，每隔5min读取一次核查温度计的温度，共记录5次，取其算术

平均值作为该设备本检定/校准周期核查的初始值。

b)在期间核查频率规定的时间段内，用同一核查标准（如温度计）对步骤a）中规定的核查点按

相同的方法进行复测并记录，计算5次测试温度的平均值与初始值的差值。

c)根据4.1.7的规定，判断本次期间核查结果是否满足要求。

4.1.7核查结果的判定

电热鼓风干燥箱温度各核查点的测量值平均值与初始值之差的绝对值均应不大于5℃。各核查点核

查结果满足上述要求时为核查结果合格，反之为异常。

4.1.8核查记录

本核查记录格式如表1所示。

表1电热鼓风干燥箱期间核查记录

记录号：

名称型号

核查对象生产厂家编号

检定/校准证书编号检定/校准日期

名称规格

核查标准

生产厂家编号

核查间隔：核查部位：

3

DB42/T1544－2020

表1（续）

期间核查初始值

序号12345

设定温度（℃）

平均值（初始值）（℃）

日期：环境：核查人：

期间核查测量值

序号12345

设定温度（℃）

平均值（℃）

与初始值之差（℃）

核查结果：

日期：环境：核查人：

4.2数显式液塑限联合测定仪期间核查

4.2.1范围

本方法适用于公路工程用数显式液塑限联合测定仪的期间核查。

4.2.2核查内容

在两次检定/校准周期内核查液塑限联合测定仪位移传感器的测量误差，核查液塑限联合测定仪的

稳定性。位移核查点宜选5mm、10mm、15mm、20mm，可选择多点，也可选择单点。

4.2.3核查标准

核查选用不低于5等的量块，也可选择其他具有一定厚度、性能稳定的金属或者玻璃材料的厚度块

作为核查标准。核查标准应有相应的保护措施保持其稳定性，应存放在干燥、无腐蚀的环境条件下。

4.2.4核查频率

土壤液塑限检测仪的核查周期宜为每6个月进行一次，对使用频率特别高、性能欠稳定、使用环境

比较恶劣或使用时发现异常的情况可适当增加核查次数。

4.2.5核查环境条件

核查工作应在（15～25）℃，相对湿度不大于85%，无风吹、振动及强磁场的室内进行。

4.2.6核查步骤

核查步骤如下：

4

DB42/T1544－2020

a)在液塑限联合测定仪检定/校准后7天内，选用标准量块核查其位移示值，分别核查位移示值

为5mm、10mm、15mm、20mm四点，每点测量3次，取其平均值作为数显液塑限联合测定仪相应

位移的初始值。

b)在期间核查频率规定的时间段内，用同一组标准量块按步骤a）中的规定步骤进行复测，重复

测量3次，取其平均值，计算各测点的平均值与初始值相对误差。

c)根据4.2.7的规定，判断本次期间核查结果是否满足要求。

4.2.7核查结果的判定

数显式液塑限联合测定仪位移核查点的示值平均值与初始值的相对误差应不大于±2%，满足上述要

求为核查结果合格，反之为异常。测量值与初始值的相对误差按公式（1）计算：

xix0

100%（1）

x0

式中：

——第i次核查结果相对于初始值的相对误差；

第次核查时数显式液塑限联合测定仪位移示值平均值；

xi——i

核查初始值。

x0——

4.2.8核查记录

本核查记录格式如表2所示。

表2数显式液塑限联合测定仪期间核查记录

记录号：

名称型号

核查对象生产厂家编号

检定/校准证书编号检定/校准日期

名称规格/型号

核查标准

生产厂家编号

核查间隔：

期间核查初始值

项目位移示值（mm）

核查点5101520

序号123123123123

示值

平均值（初始值）

日期：环境：核查人：

5

DB42/T1544－2020

表2（续）

期间核查测量值

项目位移示值（mm）

序号123123123123

示值

平均值

与初始值

的相对误

差

核查结果：

日期：环境：核查人：

4.3土工击实仪期间核查

4.3.1范围

本方法适用于公路工程试验用土工击实仪期间核查。

4.3.2核查内容

在两次检定/校准周期内，核查土工击实仪击实锤体质量和击实锤体落高的变化情况，确定土工击

实仪的稳定性。

4.3.3核查标准

核查标准应选分度值1g，最大称量为6000g电子天平和分度值1mm，标称长度为1m钢直尺，也可以选

择其他满足以上要求的质量与长度测量设备作为核查标准，对核查标准件应有相应的保护措施保证其稳

定性。

4.3.4核查环境条件

核查工作应在（5～35）℃，相对湿度不大于85%，无振动的室内环境中进行。

4.3.5核查频率

土工击实仪期间核查周期宜每6个月进行一次，对使用频率较高、使用过程中出现撞击等意外情况

的应加大核查次数。

4.3.6核查步骤

核查步骤如下：

a)在土工击实仪检定/校准后7天内，分别用核查标准（电子天平和钢直尺）对击实锤体质量及

落高进行测量，质量和落高分别重复测量3次，取其平均值作为该设备本检定/校准周期核查

的初始值。

6

DB42/T1544－2020

b)在期间核查频率规定的时间段内，采用相同核查标准依据步骤a）中规定步骤对击实锤体质量

及落高进行复测，记录击实锤体质量及落高的测量值，并计算击实锤体质量及落高测量值的平

均值与初始值的差值。

c)根据4.3.7的规定判断本次期间核查结果是否满足要求。

4.3.7核查结果的判定

击实锤体质量和击实锤体落高的测量平均值与其初始值的差值应不大于该核查点的最大允许误差

值，满足上述要求为核查结果合格，反之为异常。击实锤体质量和击实锤体落高核查结果最大允许误差

如表3所示：

表3土工击实仪核查结果最大允许误差

击实锤体质量击实锤体落高

项目

轻型2500g重型4500g轻型300mm重型450mm

最大允许误差±5g±2mm

4.3.8核查记录

本核查记录格式如表4所示。

表4土工击实仪期间核查记录

记录号：

名称型号

核查对象生产厂家编号

检定/校准证书编号检定/校准日期

名称规格/型号

核查标准1

生产厂家编号

名称规格/型号

核查标准2

生产厂家编号

核查间隔：

期间核查初始值

项目击实锤质量（g）击实锤落高（mm）

序号123123

测试值

平均值（初读数）

日期：环境：核查人：

期间核查测量值

序号123123

测试值

平均值

与初始值之差

日期：环境：核查人：

核查结果：

7

DB42/T1544－2020

4.4杠杆压力仪期间核查

4.4.1范围

本方法适用于公路工程试验检测用杠杆压力仪的期间核查。

4.4.2核查内容

在两次检定/校准周期内核查杠杆压力仪输出力全量程中的约25%、50%、100%等核查点的示值误差

（核查可以选择多点核查，也可选择单点核查，也可选择非以上核查点进行核查），确定杠杆压力仪的

稳定性。

4.4.3核查标准

核查标准宜选择电子天平（要求：分度值0.1g、最大称量满足杠杆压力仪的最大输出力），也可以

选择其他符合要求的测力设备作为核查标准。对核查标准应有相应的保护措施使其在核查周期内保持稳

定，应存放在干燥、无腐蚀的环境条件下。

4.4.4核查环境条件

核查工作应在（15～25）℃，相对湿度不大于85%，无振动和噪声干扰的室内环境中进行。

4.4.5核查频率

杠杆压力仪期间核查周期宜每6个月进行一次，对使用频率较高、使用环境较恶劣的情况可考虑适

当增加核查次数，在使用时出现撞击或异常等情况应立即进行核查。

4.4.6核查步骤

核查步骤如下：

a)在杠杆压力仪检定/校准后7天内，用期间核查标准（符合4.4.3规定）对杠杆压力仪最大输

出力的约25%、50%、100%等力值点（可以选择多个点，也可选择一个点进行核查）进行核查

测试。核查时电子天平应水平安放并开机预热30min，将杠杆压力仪力值作用点置于电子天平

秤盘中心，电子天平去皮。按照核查点选择加载相应的挂码，加载和卸载应逐级进行。

b)按照4.4.2中选择的核查点，在杠杆压力仪加载架上轻轻加载相应的挂码，完成加载后待电子

天平稳定1min读取电子天平示值，重复测量3次，取其平均值作为该核查点初始值。重复以

上步骤分别测量出其他核查点的初始值。

c)在期间核查频率规定的时间段内，用同一核查标准按照步骤a）、b）分别测量各核查点的示

值，重复测量3次，取其平均值，并计算各测点测量值的平均值与初始值的差值。

d)根据4.4.7的规定判断本次期间核查结果是否满足要求。

4.4.7核查结果的判定

各核查点的示值平均值与初始值的差值相对误差应不大于该核查点最大相对误差。各核查点最大相

对误差要求为±1%，满足上述要求为核查结果合格，反之为异常。

4.4.8核查记录

本核查记录格式如表5所示。

8

DB42/T1544－2020

表5杠杆压力仪期间核查记录

记录号：

名称型号

核查对象生产厂家编号

检定/校准证书编号检定/校准日期

名称规格/型号

核查标准

生产厂家编号

核查间隔：

期间核查初始值

核查点25%50%100%

序号123123123

核查标准读数（）

测试值（终读数与初

读数差值）平均值

日期：环境：核查人：

期间核查测量值

核查点25%50%100%

序号123123123

核查标准读数平均值

（）

与初始值之差相对误

差（）

核查结果：

日期：环境：核查人：

4.5洛杉矶磨耗试验机期间核查

4.5.1范围

本方法适用于公路工程用洛杉矶磨耗试验机的期间核查。

4.5.2核查内容

在两次检定/校准周期内，核查洛杉矶磨耗试验机12个钢球总质量和回转速率的变化状况，确定洛

杉矶磨耗试验机钢球总质量和回转速率的稳定性。

4.5.3核查标准

核查标准应选分度值0.1g、最大称量为10kg电子天平和分辨力不低于0.1s的秒表，对核查标准应有

相应的保护措施使之保持稳定，应存放在干燥、无腐蚀的环境条件下。

9

DB42/T1544－2020

4.5.4核查环境条件

核查工作应在（10～30）℃，相对湿度不大于85%，无振动的室内环境中进行。

4.5.5核查频率

洛杉矶磨耗试验机期间核查周期宜每6个月进行一次，对使用频率较高、使用环境较恶劣的情况可

考虑适当增加核查次数。

4.5.6核查步骤

核查步骤如下：

a)在洛杉矶磨耗试验机检定/校准后7天内，使用电子天平测量12个钢球的总质量3次，取其平

均值作为钢球总质量的初始值；用秒表测量钢筒转动60转的时间，计算钢筒每分钟的转速，

重复测量3次，取其平均值作为钢筒转速的初始值。

b)在期间核查频率规定的时间段内，用同一核查标准按照步骤a）中规定的方法重复测量3次，

分别取其平均值，并计算12个钢球总质量、钢筒转速的平均值与初始值的差值。

c)根据4.5.7的规定，判断本次期间核查结果是否满足要求。

4.5.7核查结果的判定

各核查点的示值平均值与初始值差值应不大于该核查点最大允许误差，满足上述要求为核查结果合

格，反之为异常。各核查点核查结果最大允许误差值如表6所示：

表6核查结果的最大允许误差值

项目12个球总质量回转速率

标准值5000g31.5r/min

最大允许误差±25g±1.5

4.5.8核查记录

本核查记录格式如表7所示。

表7洛杉矶磨耗试验机期间核查记录表

记录号：

名称型号

核查对象生产厂家编号
