GB/T 37899-2019 土方机械 超大型液压挖掘机

ICS53.100

P97

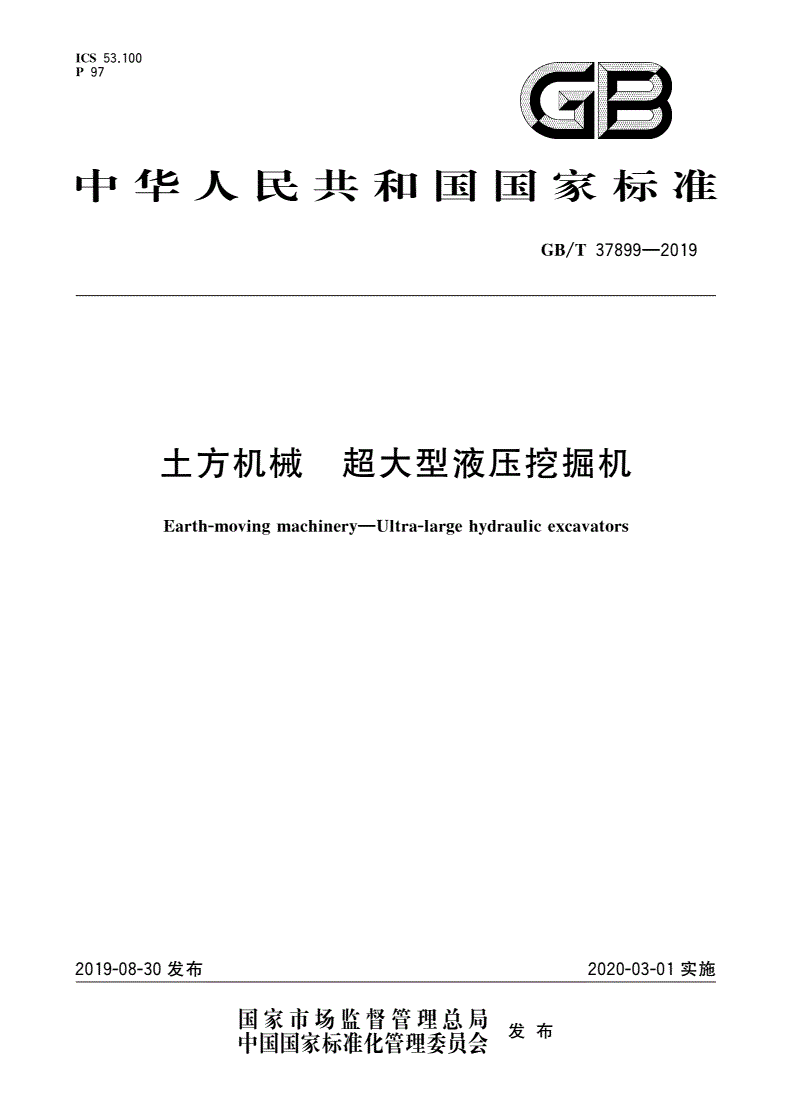

中华人民共和国国家标准

/—

GBT378992019

土方机械超大型液压挖掘机

—

Earth-movinmachinerUltra-larehdraulicexcavators

gygy

2019-08-30发布2020-03-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—

GBT378992019

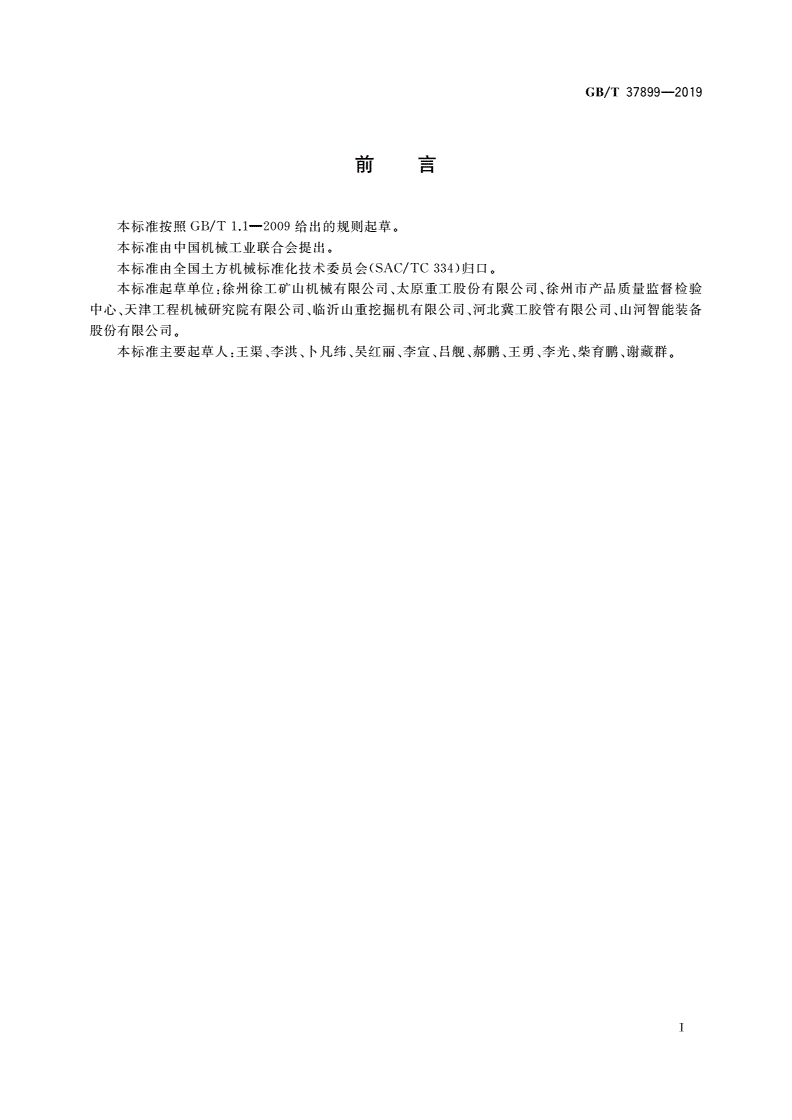

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中国机械工业联合会提出。

(/)。

本标准由全国土方机械标准化技术委员会SACTC334归口

:、、

本标准起草单位徐州徐工矿山机械有限公司太原重工股份有限公司徐州市产品质量监督检验

、、、、

中心天津工程机械研究院有限公司临沂山重挖掘机有限公司河北冀工胶管有限公司山河智能装备

股份有限公司。

:、、、、、、、、、、。

本标准主要起草人王渠李洪卜凡纬吴红丽李宣吕舰郝鹏王勇李光柴育鹏谢藏群

Ⅰ

/—

GBT378992019

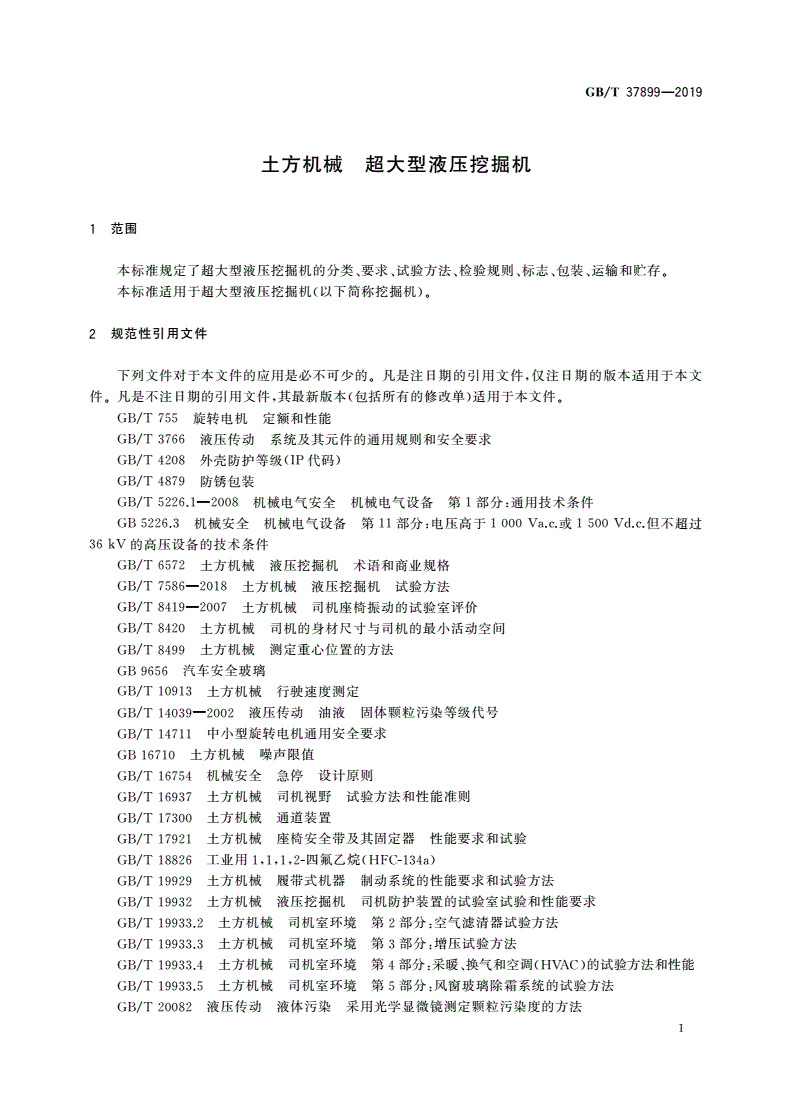

土方机械超大型液压挖掘机

1范围

、、、、、、。

本标准规定了超大型液压挖掘机的分类要求试验方法检验规则标志包装运输和贮存

()。

本标准适用于超大型液压挖掘机以下简称挖掘机

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/旋转电机定额和性能

GBT755

/液压传动系统及其元件的通用规则和安全要求

GBT3766

/()

外壳防护等级代码

GBT4208IP

/防锈包装

GBT4879

/—:

机械电气安全机械电气设备第部分通用技术条件

GBT5226.120081

:

机械安全机械电气设备第部分电压高于或但不超过

GB5226.3111000Va.c.1500Vd.c.

36kV的高压设备的技术条件

/土方机械液压挖掘机术语和商业规格

GBT6572

/—土方机械液压挖掘机试验方法

GBT75862018

/—土方机械司机座椅振动的试验室评价

GBT84192007

/土方机械司机的身材尺寸与司机的最小活动空间

GBT8420

/土方机械测定重心位置的方法

GBT8499

GB9656汽车安全玻璃

/土方机械行驶速度测定

GBT10913

/—液压传动油液固体颗粒污染等级代号

GBT140392002

/中小型旋转电机通用安全要求

GBT14711

土方机械噪声限值

GB16710

/机械安全急停设计原则

GBT16754

/土方机械司机视野试验方法和性能准则

GBT16937

/土方机械通道装置

GBT17300

/土方机械座椅安全带及其固定器性能要求和试验

GBT17921

/工业用,,,四氟乙烷()

GBT188261112-HFC-134a

/土方机械履带式机器制动系统的性能要求和试验方法

GBT19929

/土方机械液压挖掘机司机防护装置的试验室试验和性能要求

GBT19932

/:

土方机械司机室环境第部分空气滤清器试验方法

GBT19933.22

/:

土方机械司机室环境第部分增压试验方法

GBT19933.33

/:、()

土方机械司机室环境第部分采暖换气和空调的试验方法和性能

GBT19933.44HVAC

/:

土方机械司机室环境第部分风窗玻璃除霜系统的试验方法

GBT19933.55

/液压传动液体污染采用光学显微镜测定颗粒污染度的方法

GBT20082

1

/—

GBT378992019

土方机械机器安全标签通则

GB20178

/、

土方机械照明信号和标志灯以及反射器

GBT20418

(、)

GB20891非道路移动机械用柴油机排放污染物限值及测量方法中国第三四阶段

/农林拖拉机和机械驾驶室内饰材料燃烧特性的测定

GBT20953

/、

土方机械尺寸性能和参数的单位与测量准确度

GBT21153

/土方机械整机极其工作装置和部件的质量测量方法

GBT21154

/土方机械行车声响报警装置和前方喇叭试验方法和性能准则

GBT21155

/内燃机发动机功率的确定和测量方法一般要求

GBT21404

/土方机械操纵的舒适区域与可及范围

GBT21935

/土方机械液压挖掘机和挖掘装载机的反铲斗和抓铲斗容量标定

GBT21941

/土方机械装载机和正铲挖掘机的铲斗容量标定

GBT21942

/土方机械防护和贮存

GBT22358

/土方机械电磁兼容性

GBT22359

/土方机械机器可用性术语

GBT25602

/土方机械产品识别代码系统

GBT25606

/土方机械防护装置定义和要求

GBT25607

/土方机械声功率级的测定动态试验条件

GBT25614

/土方机械司机位置发射声压级的测定动态试验条件

GBT25615

/土方机械司机座椅尺寸和要求

GBT25624

—:

土方机械安全第部分通用要求

GB25684.120101

—:

土方机械安全第部分液压挖掘机的要求

GB25684.520105

/:

土方机械监视镜和后视镜的视野第部分性能准则

GBT25685.22

/、

土方机械驾乘式机器暴露于全身振动的评价指南国际协会组织和制造商所测

GBZ26139

定协调数据的应用

GB30254高压三相笼型异步电动机能效限定值及能效等级

/土方机械履带式机器平均接地比压的确定

GBT30965

/土方机械危险监测系统及其可视辅助装置性能要求和试验

GBT32070

/—、

土方机械液压挖掘机可靠性试验方法失效分类及评定

GBT366932018

/工程机械涂装通用技术条件

JBT5946

/工程机械包装通用技术条件

JBT5947

/土方机械产品型号编制方法

JBT9725

液压传动用消光原理进行自动粒子计数测定液态样品的微粒污染程度(

ISO11500Hdraulic

y

—

fluidowerDeterminationofthearticulatecontaminationlevelofaliuidsamlebautomaticar-

ppqpyp

)

ticlecountinusintheliht-extinctionrincile

gggpp

3术语和定义

/、/及/界定的以及下列术语和定义适用于本文件。

GBT6572GBT25602GBT36693

3.1

超大型液压挖掘机ultra-larehdraulicexcavator

gy

工作质量大于200t的自行履带式液压挖掘机。

2

/—

GBT378992019

4分类

4.1形式

按工作装置类型分为:

———正铲式挖掘机;

———反铲式挖掘机。

按动力形式分为:

———电动机驱动挖掘机;

———发动机驱动挖掘机。

4.2型号

/,。

挖掘机的型号按JBT9725的规定编制或由制造商自行确定

4.3参数

4.3.1挖掘机以工作质量作为主参数。

4.3.2挖掘机的主要参数表参见附录A。

5要求

5.1一般要求

5.1.1挖掘机应能在下列工作条件下正常作业:

———环境温度为-15℃~40℃;

———海拔不高于2000m;

———三相交流电源电压波动值为额定电压的±10%。

挖掘机的涂漆外观质量应符合/的规定。

5.1.2JBT5946

5.1.3电动机驱动挖掘机外部供电电源应符合GB5226.3的规定。

挖掘机选用的发动机功率应符合/的规定。

5.1.4GBT21404

5.1.5挖掘机选用的电动机应符合GB30254的规定。

5.1.6挖掘机应安装自动集中润滑系统。

5.1.7挖掘机的燃油箱容量应保证整机连续正常工作不小于20h。

5.1.8挖掘机的爬坡能力不应小于35%。

挖掘机司机手册参照/编制。

5.1.9GBT25622

5.2性能要求

5.2.1液压系统要求

、/。

液压系统的设计制造和安装等技术要求应符合GBT3766的规定

液压元件的安装应易于维护。

液压系统中应有过压保护装置。

液压系统油液固体颗粒污染等级不应超过/—规定的—//。

GBT1403920021815

、、()、。

液压系统中应设置必要的压力测量点排气点工作油液采样点加油口和排油口

3

/—

GBT378992019

5.2.2电气系统要求

挖掘机的电气设备或系统的设计与安装应符合和的规定。

GB5226.1GB5226.3

,

挖掘机应在蓄电池尽可能近的位置安装具有锁定功能的电源隔离器和启动隔离器且两种隔

离器的外观与标识应易于区分。

,。

安装的用于操作附加电气元件的接线盒不应有多余的孔位并应具有耐候性

。

所有电器回路均应有断路器保护装置断路器的安装位置和安装方式应能防止由于过热和灰

尘堆积引起的故障。

所有安装于挖掘机外部或直接暴露于环境中的电气设备的防护等级应不低于IP65(按

/)。

GBT4208

低压电动机应符合/和—中第章的要求。

GBT755GB5226.1200814

高压电动机的控制应符合—中第章的要求。

GB5226.120089

电动机的安全要求应符合/的规定。

GBT14711

,—

电柜应设计为可在安全工作温度下工作其他安全要求应符合中第章的

GB5226.1200811

规定。

、。

0电动机驱动挖掘机的高压电动机高压控制柜应安装加热装置

,。

电动机的绝缘等级不应低于级外壳接地电阻不应大于

1F0.1Ω

2电动机应配有过载运行保护装置和过热保护器。
