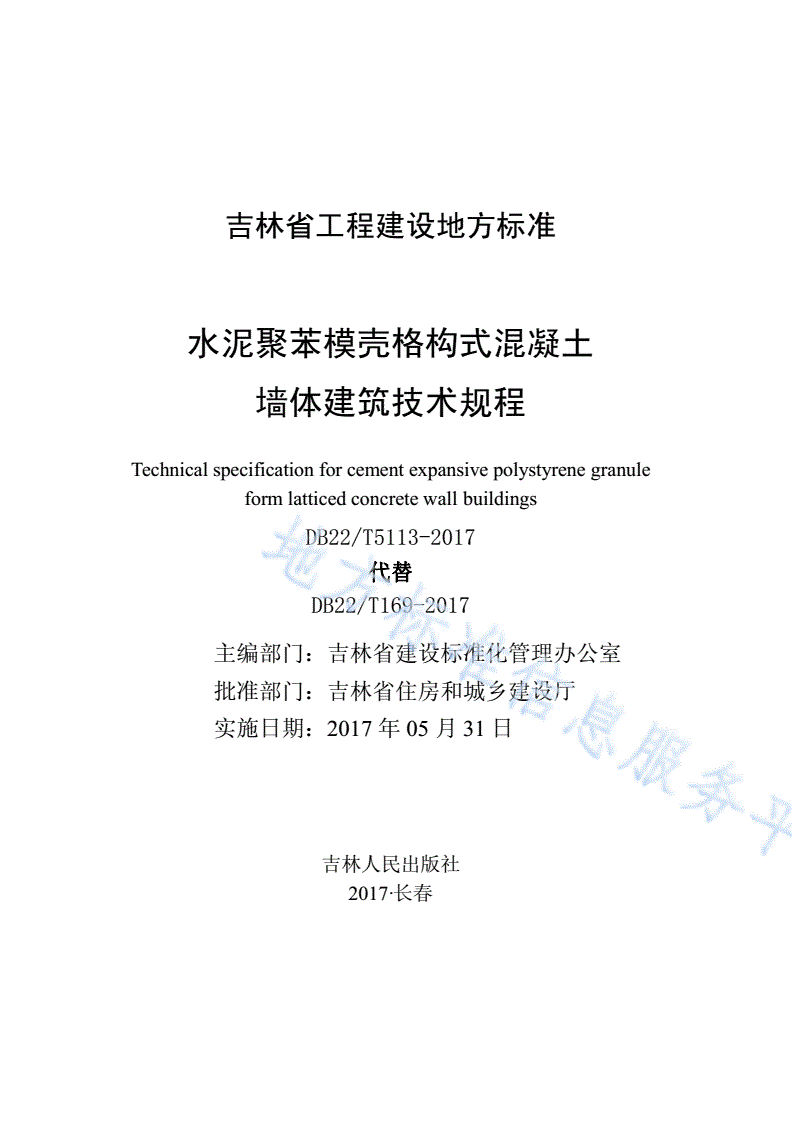

DB22/T 5113-2017 水泥聚苯模壳格构式混凝土墙体建筑技术规程

吉林省工程建设地方标准

水泥聚苯模壳格构式混凝土

墙体建筑技术规程

Technicalspecificationforcementexpansivepolystyrenegranule

formlatticedconcretewallbuildings

DB22/T5113-2017

代替

DB22/T169-2017

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

实施日期：2017年05月31日

吉林人民出版社

2017·长春

吉林省住房和城乡建设厅

公告

第450号

吉林省住房和城乡建设厅

关于发布吉林省工程建设地方标准《水泥聚苯

模壳格构式混凝土墙体建筑技术规程》的公告

现批准《水泥聚苯模壳格构式混凝土墙体建筑技术

规程》为吉林省工程建设地方标准，编号为DB22/JT

169-2017，自发布之日起实施。

吉林省住房和城乡建设厅

2017年05月31日

前言

根据吉林省住房和城乡建设厅《关于下达＜2016年全省工

程建设地方标准和标准设计制定（修订）计划（一）＞的通知》

(吉建标[2016]1号)要求，编制单位依据国家相关标准，经调查

研究，总结工程实践经验，并广泛征求意见，制定本规程。

本规程主要内容有：总则、术语与符号、基本规定、材料、

建筑设计、结构设计、施工、质量检查和验收。

本规程由吉林省建设标准化管理办公室负责管理，由吉林

省建筑材料工业设计研究院负责具体技术内容解释。

本规程在执行过程中，请各单位注意总结经验、积累资料，

随时将有关意见和建议反馈给吉林省建设标准化管理办公室

（地址：长春市民康路519号，邮政编码130041，Email：

jljsbz@126.com），以供今后修订时参考。

本规程主编单位：吉林省建筑材料工业设计研究院

本规程参编单位：蛟河市旭升建材有限公司

沈阳春宸新型建筑材料制造有限公司

本规程主要起草人员：刘红卫杜颖徐振伟钱红宇

彭晓丽贾雪李秀袁善磊

孙福平朱晓东刘今强刘世举

罗辉姚文夏钱惠生陈升

陈永新李春福吴琼冯玉香

赵继东姜恒哲刘晓晴高峰

本规程主要审查人员：陶乐然吴雪岭周毅张永楠

赵英鹏胡文武王毅邓家平

目次

1总则...................................................................................................1

2术语和符号.......................................................................................2

2.1术语................................................................................................2

2.2符号................................................................................................3

3基本规定..........................................................................................4

4材料..................................................................................................5

4.1模壳................................................................................................5

4.2钢筋、混凝土................................................................................6

4.3墙体................................................................................................6

4.4其他材料........................................................................................8

5建筑设计.........................................................................................10

5.1建筑设计.......................................................................................10

5.2构造措施.......................................................................................12

6结构设计.........................................................................................15

6.1一般规定.......................................................................................15

6.2荷载、地震作用和内力分析.......................................................16

6.3截面承载力...................................................................................19

6.4构造措施.......................................................................................20

7施工.................................................................................................27

7.1一般规定.......................................................................................27

7.2模壳安装工程...............................................................................30

7.3钢筋工程.......................................................................................31

7.4混凝土工程...................................................................................31

7.5饰面工程.......................................................................................33

7.6冬期施工.......................................................................................34

8质量检查和验收.............................................................................36

8.1一般规定.......................................................................................36

8.2主控项目.......................................................................................36

8.3一般项目.......................................................................................38

8.4工程验收.......................................................................................41

附录A模壳的规格尺寸...................................................................43

附录B模壳的拼装与组合...............................................................46

本规程用词说明.................................................................................50

引用标准名录.....................................................................................51

条文说明.............................................................................................53

1总则

1.0.1为规范水泥聚苯模壳格构式混凝土墙体在建筑中的应

用，做到安全适用、技术先进、经济合理、节约能源，保证质

量，制定本规程。

1.0.2本规程适用于抗震设防烈度不大于8度，设计基本地震

加速度不大于0.20g的地区，采用水泥聚苯模壳格构式混凝土

墙体建造的工业与民用节能建筑的设计、施工及验收。

1.0.3水泥聚苯模壳格构式混凝土墙体建筑的设计、施工及验

收，除应符合本规程规定外，尚应符合国家现行有关标准的规

定。

1

2术语和符号

2.1术语

2.1.1水泥聚苯模壳cementexpensivepolystyrenegranuleform

由聚苯乙烯颗粒、水泥、矿物掺合料、水及复合改性剂等

材料组成，按规格尺寸在工厂内模压而成的单元体，充当格构

式混凝土构架的模板并起保温作用的制品，称为水泥聚苯模壳

（简称模壳）。

2.1.2水泥聚苯模壳格构式混凝土墙体cementexpansive

polystyrenegranuleformlatticedconcretewall

由工厂生产的水泥聚苯模壳在施工现场组砌成带空腔的墙

体，并在空腔内配筋并浇筑自密实混凝土，形成的格构式构架

构成的组合墙体（以下简称模壳格构式混凝土墙体）。

2.1.3自密实混凝土self-compactingconcrete

具有高流动性、均匀性和稳定性，浇筑时无需外力振捣，

能够在自重作用下流动并充满模壳空腔的混凝土。

2.1.4混凝土格构梁、格构柱concretelatticebeamandcolumn

在水泥聚苯模壳的水平和竖向芯孔内，配置至少一根钢筋，

并浇注自密实混凝土而形成的格构式构架中的水平梁和竖向柱。

2.1.5加强格构柱reinforcedconcretelatticecolumn

芯孔内配置不少于三根纵向钢筋和适量箍筋的混凝土格构

柱。

2.1.6加强格构梁reinforcedconcretelatticebeam

芯孔内配置不少于三根纵向钢筋，并在洞口位置布置适量

箍筋的混凝土格构梁。

2.1.7边缘构件edgeelement

纵横墙体的交接部位、墙体端部以及较大门窗洞口两侧布

置的比加强格构柱截面和配筋还大的竖向构件，属加强结构整

2

体性连接作用的构造措施。

2.1.8耐碱玻纤维网布alkali-resistantfiberglassmesh

由表面涂覆耐碱防水材料的耐碱玻璃纤维制成的网布，简

称耐碱玻纤网布。

2.2符号

2.2.1作用效应

N——轴向力设计值；

M——弯矩设计值；

V——剪力设计值。

2.2.2材料性能

λ——水泥聚苯颗粒导热系数；

k——外墙主体部位的传热系数；

Km——外墙平均传热系数；

D——外墙主体部位热惰性指标。

2.2.3几何参数

t——壁厚度；

b——模壳格构式混凝土墙体截面计算宽度，亦即格构梁柱

的直径；

h——模壳格构式混凝土墙体截面高度，即水泥聚苯模壳厚

度；

A——混凝土墙体截面的等效剪切面积；

Am——混凝土墙体（不包括模壳尺寸）的毛截面面积；

As——单个格构柱或格构梁内的纵向钢筋面积；

Im——墙体（不包括翼缘）的毛截面惯性矩；

IT——墙体考虑翼缘时的截面惯性矩变化量；

bc——模壳格构式混凝土墙折算厚度；

d——钢筋直径，圆形截面直径。

3

3基本规定

3.0.1模壳格构式混凝土墙体产品的构成材料应由系统供应

商统一提供。

3.0.2模壳格构式混凝土墙体应具有良好的防水渗透性、透气

性和抗冲击、耐冻融性能，各组成部分应具有物理化学稳定性，

且应彼此相容并具有防腐性。

3.0.3模壳格构式混凝土墙体结构的节点与接缝应有牢固连

接措施，且热工性能应满足设计要求。

3.0.4模壳格构式混凝土墙体应能适应结构的正常变形，在长

期风荷载和气候变化的情况下，不应出现裂缝、空鼓、脱落等

破坏现象，并满足抗震设防。

3.0.5模壳格构式混凝土墙体耐火极限应符合国家现行有关

标准的规定。

3.0.6模壳格构式混凝土墙体建筑设计应符合现行国家标准

《建筑设计防火规范》GB50016规定。

3.0.7模壳格构式混凝土墙体建筑设计使用年限可采用50年。

3.0.8模壳格构式墙体建筑系统的构造由模壳保温和格构梁

柱及边缘构件作为结构组成，外加防护和饰面层。

4

4材料

4.1模壳

4.1.1模壳中聚苯乙烯颗粒的粒径宜为2mm～6mm，且堆积密

度宜为12kg/m3～20kg/m3。

4.1.2水泥宜采用符合现行国家标准《通用硅酸盐水泥》GB175

规定的水泥。

4.1.3用于模壳之间粘结的聚氨酯技术性能应符合现行行业

标准《聚氨酯建筑密封膏》JC/T482的要求。

4.1.4模壳按使用功能不同可分为主模壳、副模壳、配套模壳，

模壳的规格和尺寸详见附录A。

4.1.5模壳的允许偏差应符合本规程第8章要求。

4.1.6模壳的物理力学性能应符合表4.1.6的要求：

表4.1.6水泥聚苯模壳的物理力学性能

项目单位指标

干表观密度kg/m3≤380

抗压强度MPa≥0.4

劈裂抗拉强度MPa≥0.1

导热系数W/(m.K)≤0.08

吸水率%≤30

强度损失%≤25

抗冻（50次循环）

质量损失%≤5

水蒸气湿流密度g/(m2.h)≥0.85

耐火极限h≥3h

燃烧性能等级-不低于A级

注：表中抗冻性试验按照《普通混凝土力学性能试验方法》GB/T50081、

燃烧性能试验按照《建筑材料及制品燃烧性能分级》GB8624规定的

方法进行。

5

4.2钢筋、混凝土

4.2.1模壳格构式混凝土墙体的纵向受力钢筋宜采用延性、韧

性和焊接性能好的且符合抗震性能指标的HRB400级或HRB335

级热轧钢筋；箍筋可采用HPB300级热扎钢筋。

埋在混凝土中的同一构件中的受力钢筋，宜使用同材质的

钢筋。

4.2.2室内地面以下构件、普通剪力墙、楼板、屋面板及圈梁

混凝土应采用普通混凝土。

格构式构架混凝土应采用自密实混凝土。混凝土强度等级：

对3层及以下建筑不应低于C25，对4～6层建筑不应低于C30。

自密实混凝土所用原材料、性能、配合比设计、搅拌、运

输、浇筑、质量及检验方法等均应符合《自密实混凝土应用技

术规程》JGJ/T283的规定。

4.2.3自密实混凝土拌合物的自密实性指标应符合表4.2.3的

要求，其填充性能等级为SF1，间隙通过性能等级PA2。

表4.2.3自密实混凝土拌合物的自密实性能指标

项目坍落扩展度（mm）T500扩展时间（s）离析率（%）

指标650±503～20≤20

4.3墙体

4.3.1模壳格构式混凝土墙体中，模壳的粘接拼接应符合下列

要求：

1模壳的拼接可采用横排、竖排或横竖排混合排列；

2模壳拼接后形成的芯孔应连续贯通；

3两墙体相交处应是模壳拼接而形成的芯孔，芯孔中心线

应是两墙体厚度的共同中心线。

4.3.2模壳的墙体构造见图4.3.2-1和4.3.2-2。

6

图4.3.2-1外墙构造

图4.3.2-2内墙构造

7

4.3.3外墙体的物理力学性能指标。

表4.3.3外墙体的物理力学性能指标

项目单位性能指标实验方法

墙体表面无可渗水裂缝，

耐候性-

无粉化、空鼓、剥落现象

墙体表面无可渗水裂缝，

耐冻融（50次）-

无粉化、空鼓、剥落现象《外墙外保温工程

首层10J级，二层及以上技术规程》JGJ144

抗冲击性（外侧）-

3J级

吸水量(g/m2)24h≤500

水蒸气湿流密度g/(m2.h)≥0.85

《建筑和建筑构件

隔声测量第3部

空气声计权隔声

dB≥50分：建筑构件空气

量

声隔声的实验室测

量》GB/T19889.3

《绝热稳态传热性

质的测定标定和防

复合墙体热阻m2.K/W符合设计

护热箱法》GB/T

13475

《建筑构件耐火试

验方法第1部分：

耐火极限h≥3.0

通用要求》GB/T

9978.1

4.4其他材料

4.4.1墙面抹灰砂浆宜为防裂砂浆，其技术性能应符合现行行

业标准《胶粉聚苯颗粒外墙外保温系统材料》JG/T158的规定。

4.4.2用于装饰的耐碱玻纤网格布的技术性能应符合4.4.2的

规定。

8

表4.4.2耐碱玻纤网格布性能指标

项目单位性能指标试验方法

《增强制品试验方法》

单位面积质量g/m2≥160

GB/T9914.3

耐碱断裂强度保持率

%≥75

（经、纬向）

断裂强度（经、纬向）N/50mm≥1300《胶粉聚苯颗粒外墙

外保温系统材料》

断裂伸长率（经、纬向）%≤5JG/T

158

氧化锆%≥14

氧化钛%≥5.5

4.4.3涂料应与柔性耐水腻子相容，其性能应符合外墙建筑涂

料等相关标准规定。

4.4.4硅酮、聚氨酯和丙烯酸酯型建筑密封膏，其技术性能应

分别符合现行国家标准《建筑用硅酮结构密封胶》GB16776、

行业标准《聚氨酯建筑密封膏》JC/T482和《丙烯酸酯型建筑

密封膏》JC/T484的规定。

4.4.5密封膏背衬材料所使用发泡聚乙烯圆棒或条，其直径按

缝宽的3倍选用。

4.4.6模壳接缝处密封胶与模壳具有相容性,以及规定的抗剪

切和抗伸缩变形能力；同时具有防霉、防水、防火、耐候性能。

9

5建筑设计

5.1建筑设计

5.1.1模壳格构式混凝土墙体建筑的平立面、模数和墙身的定

位应符合下列规定：

1平面、立面设计应符合抗震设计的有关要求，平面几何

形状宜规则；

2平面的模数宜采用300mm，竖向模数宜采用100mm，

且符合《建筑模数协调标准》GB/T50002规定；减少构件规格

和现场裁割的数量；

3应与其他专业配合进行排块设计，并符合本规程模壳拼

接与组装要求；竖向排块种类不多于两类；

4墙身的定位线应采用混凝土格构柱中心线的定位法，并

设定为定位轴线。

5.1.2模壳格构式混凝土墙体建筑房屋的总高度与总宽度的

最大比值，6度和7度时不应大于2.5，8度时不应大于2.0。

总长度与总宽度之比应小于3.0。

建筑平面接近正方形时，其高宽比应适当减小。

5.1.3模壳格构式混凝土墙体上各种洞口的位置、管线的预埋

与附着、设备与建筑构配件的固定以及各种预埋件等的位置，

均应在模壳拼排的平面、立面图上详细标注，埋入墙体格构梁、

柱的管线等均应与结构设计完全配合。

水泥聚苯模壳格构式混凝土墙体上挑出的建筑构配件应与

建筑梁板、墙体格构梁、边缘构件等整体连接。

5.1.4变形缝的设置应符合下列要求：

1基层结构伸缩缝、沉降缝和防震缝的设置应分别符合

《混凝土结构设计规范》GB50010、《建筑地基基础设计规范》

10

GB50007、《建筑抗震设计规范》GB50011的有关规定；

2基层结构设有伸缩缝、沉降缝和防震缝时，应根据缝宽

和位置设置金属盖板，并与模壳连接牢固；

3伸缩缝间距不宜大于55m。

5.1.5模壳格构式混凝土墙体饰面应符合下列规定：

1墙体两侧的表面可做抹面胶浆防护层，防护层的厚度宜

为5mm，并压入耐碱玻纤网格布；外墙外侧宜做弹性防水涂料

饰面；外墙内侧和内墙两侧可做聚合物砂浆和涂料饰面；

2从外墙上挑出的建筑构配件及其与模壳的交界处应做

防水、排水处理；

3当墙体位于高湿度房间时（如浴池、卫生间等）墙面应

设防水层。

5.1.6模壳格构式混凝土墙体建筑的屋面排水，除单层外，应

采用有组织的屋面排水系统。

5.1.7模壳格构式混凝土墙体上的门、窗框应与格构梁、柱或

边缘构件等可靠连接。

5.1.8当模壳格构式混凝土墙体的厚度为250mm、墙体两面无

抹灰时，其耐火极限为3h。

5.1.9当模壳格构式混凝土墙体厚度为250mm，两面抹灰总厚

度为10mm时，其计权隔声量可按50dB采用。

5.1.10模壳格构式混凝土墙体建筑的节能设计应执行《严寒

和寒冷地区居住建筑节能设计标准》JGJ26、《居住建筑节能

设计标准（节能65%）》DB22/T450及《公共建筑节能设计标

准（节能65%）》DB22/JT149等规定。

注：外墙主体部分系指除边缘构件、圈梁等热桥部位外的

外墙部位。

5.1.11建筑热工计算时模壳的导热系数的修正系数取1.15。

5.1.12建筑节能设计应根据当地条件和室内热环境设计指标，

按《民用建筑热工设计规范》GB50176的有关规定进行内部冷

凝受潮计算，并做好外墙防潮设计。

11

5.1.13模壳格构式混凝土外墙的热工性能指标应符合表

5.1.13的规定。

表5.1.13模壳格构式混凝土墙体的热工性能

外墙厚格构梁、模壳壁墙体主体部位外墙平均传

序

度柱直径总厚度热系数

号传热系数热惰性

（）（）（）（2

mmmmmm（W/(m2▪K)指标W/(m▪K)

1250160900.562.720.73

23001601400.393.350.51

33501601900.283.980.36

注：外墙厚度不包括两面抹灰（水泥砂浆类材料）厚度。

5.1.14建筑物底层周边直接接触土壤的地面（由外墙内侧算

起2.0m范围内），当室内地坪以下靠外墙不设采暖地沟时，

应进行保温处理。

5.2构造措施

5.2.1模壳拼接宜采用发泡聚氨酯胶粘剂进行粘接，其产生的

水平缝的宽度和竖向缝的宽度宜控制为10mm，粘接面积率不

应少于90%。

5.2.2从外墙挑出的建筑构配件应进行保温处理。

5.2.3对门窗框与墙体间缝隙应采用发泡聚氨酯进行填充。

5.2.4模壳格构式混凝土墙体建筑的外墙外侧不宜采用水蒸

气渗透阻大的密实饰面层。

5.2.5模壳格构式混凝土墙体外墙梁热桥处的保温构造措施见

图5.2.5。

12

图5.2.5外墙梁处保温构造

5.2.6玻纤网设置应符合下列要求：

1可采用标准网或加强网；

2玻纤网应设在模壳墙体外侧，抹面砂浆层的中间部位；

3标准网应搭接，搭接长度不宜小于80mm；

4玻纤网不得在墙角处搭接，应双面包角，且玻纤网搭接

处距墙角不应小于200mm；

5高度抗冲击部位宜增设一层加强网，增设的加强网应紧

邻模壳墙体外侧的底层玻纤网，底层玻纤网只对接，不搭接，

增设的加强网需搭接；

6门窗洞口的角部，应沿45°角方向增设一层

200mm×300mm的加强网。

5.2.7内外墙的墙角、门窗洞口、腰线、窗台、雨篷、阳台、

女儿墙等上檐部位，宜使用护角条，下檐部位宜使用滴水条。

5.2.8基础梁顶面及室内地面以下墙体两侧应作防水、防潮处

理。在室外地面以下的冻结深度范围内，应在散水坡处设一道

宽度为20mm的水平缝，缝内应采用发泡聚乙烯圆棒或条填塞，

13

并用密封膏防水。

5.2.9屋面保温层厚度应通过建筑热工设计计算确定，并应保

证热桥部位的内表面温度不低于室内空气设计温、湿度条件下

的露点温度。

5.2.10散水坡下应采取防冻胀措施，宜沿外墙地面层铺设宽

度为800mm～1000mm的基础保温层后做混凝土散水坡，保温

层材料厚度可根据需要降低的冻土层厚度，通过热工计算求得。

5.2.11格构式建筑物外墙底部易受外力撞击部位宜设置防护

层。

5.2.12每一楼层可设置水平分隔缝一条，竖向分隔缝宜以开

间为单位设置。

14

6结构设计

6.1一般规定

6.1.1模壳格构式混凝土墙体建筑结构应按《建筑结构可靠度

设计统一标准》GB50068规定不低于二级安全等级进行设计，

结构重要性系数取值不得低于1.0。

6.1.2模壳格构式混凝土墙体建筑结构均应进行承载能力极

限状态计算和正常使用极限状态验算，采用以概率理论为基础

的极限状态设计方法，以可靠指标度量结构构件的可靠度，采

用分项系数设计表达式进行设计。内力和变形宜采用线弹性分

析方法计算。

6.1.3模壳格构式混凝土墙体建筑的开间、层高、层数和高度

应符合下列要求：

16度和7度时开间不应大于4.8m；8度时（0.20g）开

间不应大于4.5m；建筑层高不宜大于3.0m；

2房屋的层数和总高度不应超过表6.1.3的规定；

3当7度（0.15g）建筑场地类别为III、IV类时，按8

度（0.20g）采用表中的数据。

表6.1.3房屋的层数和高度

设防等级高度（m）层数

6度、7度（0.10g）19.06

7度（0.15g）16.05

8度（0.20g）13.04

注：房屋的总高度是指室外地面到主要屋面板顶或檐口的高度，半地下室

从地下室室内地面算起，全地下室和嵌固条件好的半地下室从室外地面算

起；对带阁楼的坡屋面应算到山尖墙的1/2高度处。

6.1.4模壳格构式混凝土墙体结构应符合下列要求：

1应满足承载力、刚度、变形要求；

2平面宜简单、规则、对称，刚度和承载力应分布均匀，

15

结构平面布置应控制开洞、凹凸，减少扭转影响，不应采用严

重不规则的平面布置；

楼梯、电梯间不宜设在房屋尽端和转角处，且应采用墙厚

不低于160mm的现浇钢筋混凝土墙；

3采用横墙承重为主的结构体系，纵横墙布置宜均匀对称，

平面内宜对齐，竖向宜上下连续，在房屋宽度方向的中部应设

置内纵墙，其累计长度不应小于房屋总长度的60%（高宽比大

于4的墙段不计入）；

4结构竖向体型宜规则、均匀，结构侧向刚度宜下大上小，

逐渐均匀变化，不应采用竖向布置不规则的结构，墙体应上下

对齐、连续贯通至房屋全高；

5门窗洞口宜居中且上下对齐，成列布置；洞口面积不宜

大于墙面面积的55%；8度时不宜大于墙面面积的50%；

6墙肢截面高度不宜小于900mm，且至少应具有3个完整

的格构柱；墙交接处、端部转角处和较大门窗洞口两侧均设置

边缘构件；墙体内还应设置加强格构柱和加强格构梁；

7结构基础顶面及每一楼面和屋面标高处均布置内、外封

闭圈梁；

8圈梁、加强格构梁与边缘构件、加强格构柱间应可靠连

接，其连接钢筋应具有抗震锚固长度。

6.1.5模壳格构式混凝土墙体建筑立面布置不应采用错层、框

支、转换、连体等复杂结构体系；不应采用单面走廊房屋体系。

6.2荷载、地震作用和内力分析

6.2.1模壳格构式混凝土墙体结构的作用及作用组合应根据

《建筑结构荷载规范》GB50009、《混凝土结构施工规范》

GB50666和《建筑抗震设计规范》GB50011确定。

对承载能力极限状态，在持久设计状况、短暂设计状况下

应按作用的基本组合计算；在地震设计状况下按作用的地震组

16

合计算。

6.2.2抗震计算可采用底部剪力法或振型分解反应谱法。采用

底部剪力法时，相应于结构基本自振周期的水平地震影响系数

取水平地震影响系数最大值；顶部附加地震作用系数按多层钢

筋混凝土房屋考虑。

结构的阻尼比取0.05。

承载力抗震调整系数可取0.85。

6.2.3模壳格构式混凝土墙体房屋结构分析可沿墙轴线分解

为两个方向的平面结构分别进行分析计算，其模壳格构式混凝

土墙体可按混凝土剪力墙考虑，但在墙体弯曲刚度计算时，宜

适当考虑翼缘影响。

6.2.4当模壳格构式混凝土墙体建筑结构作为刚体，验算整体

稳定性时，永久荷载效应区分为起有利作用和起不利作用两种

情况。起不利作用的永久荷载与可变荷载按《建筑结构荷载规

范》GB50009关于永久荷载控制为主和可变荷载控制为主两种

基本组合效应值均应满足不得大于起有利作用的永久荷载标准

值效应的0.8倍。

6.2.5当有地震作用时，模壳格构式混凝土墙体建筑的楼层水

平地震剪力计算应符合下列要求：

1结构楼层各墙体的水平地震剪力，应按照其层间等效侧

向刚度的比例进行分配，靠近楼梯间或边部开洞的墙体地震剪

力可对其分配结果适当调整；

2进行墙体的层间等效侧向刚度计算时，应考虑弯曲变形

和剪切变形的影响，高宽比小于1时可只计算剪切变形影响，

高宽比大于4时不计等效侧向刚度。

6.2.6模壳格构式混凝土墙体的等效剪切刚度和等效弯曲刚

度可分别按下式计算：

GA=0.54h1GAm

EI=0.95h2EIm+EIr

17

式中GA——模壳格构式混凝土墙体的等效剪切刚度；

G——混凝土的剪切模量；

Am——混凝土墙体（不包括模壳尺寸）的毛截面面积，

为墙体截面高度h与宽度b的乘积，不包括翼

缘部分；

EI——模壳格构式混凝土墙体的等效弯曲刚度；

E——混凝土的弹性模量；

Im——墙体（不包括翼缘）的截面惯性矩，Im=bh3/12；

Ir——考虑墙体翼缘时的截面惯性矩的变化量；

-0.13

h1——墙体的剪切面积系数，h1=0.62n；

-0.23

h2——墙体的惯性矩系数，h2=0.9n；

n——墙体格构柱和边缘构件的总数目；当窗下墙为

水平构件时，按格构梁的总数目计。

6.2.7模壳格构式混凝土墙体轴力计算，可仅考虑其上作用的

竖向荷载。对本层竖向荷载，应考虑实
