DB22/T 5105-2016 多层木结构建筑设计规程（试行）

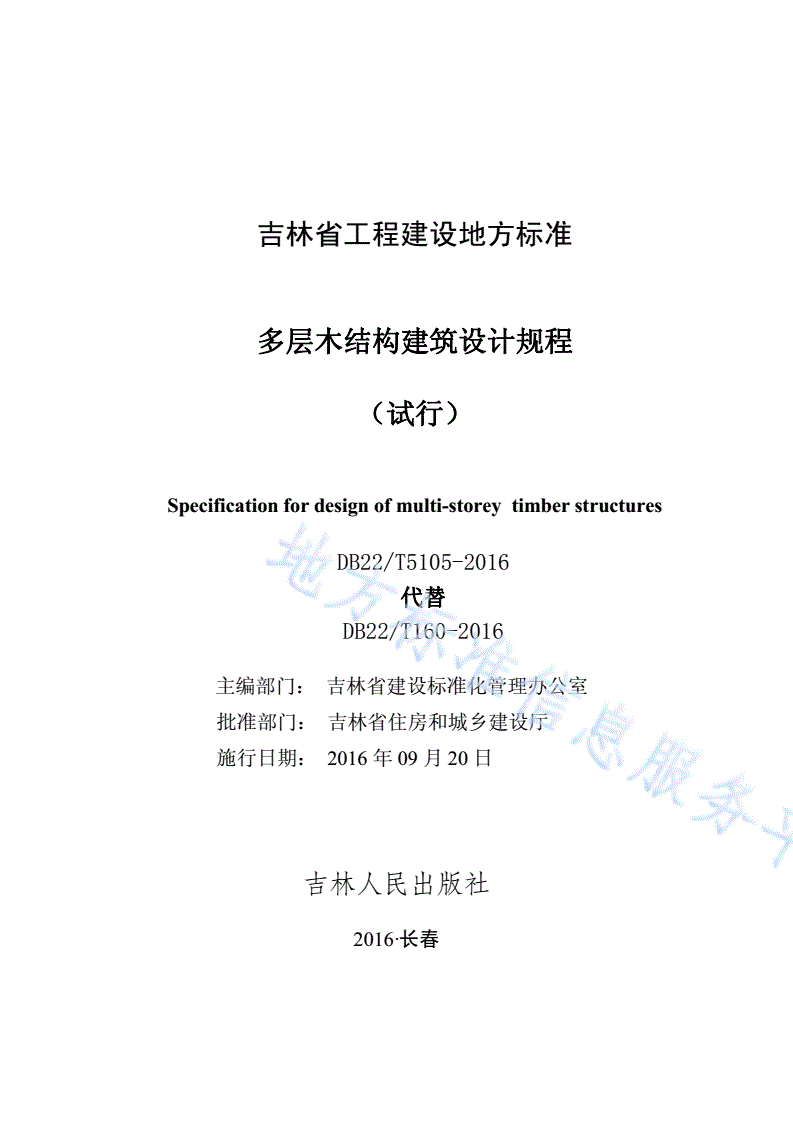

吉林省工程建设地方标准

多层木结构建筑设计规程

（试行）

Specificationfordesignofmulti-storeytimberstructures

DB22/T5105-2016

代替

DB22/T160-2016

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

施行日期：2016年09月20日

吉林人民出版社

2016·长春

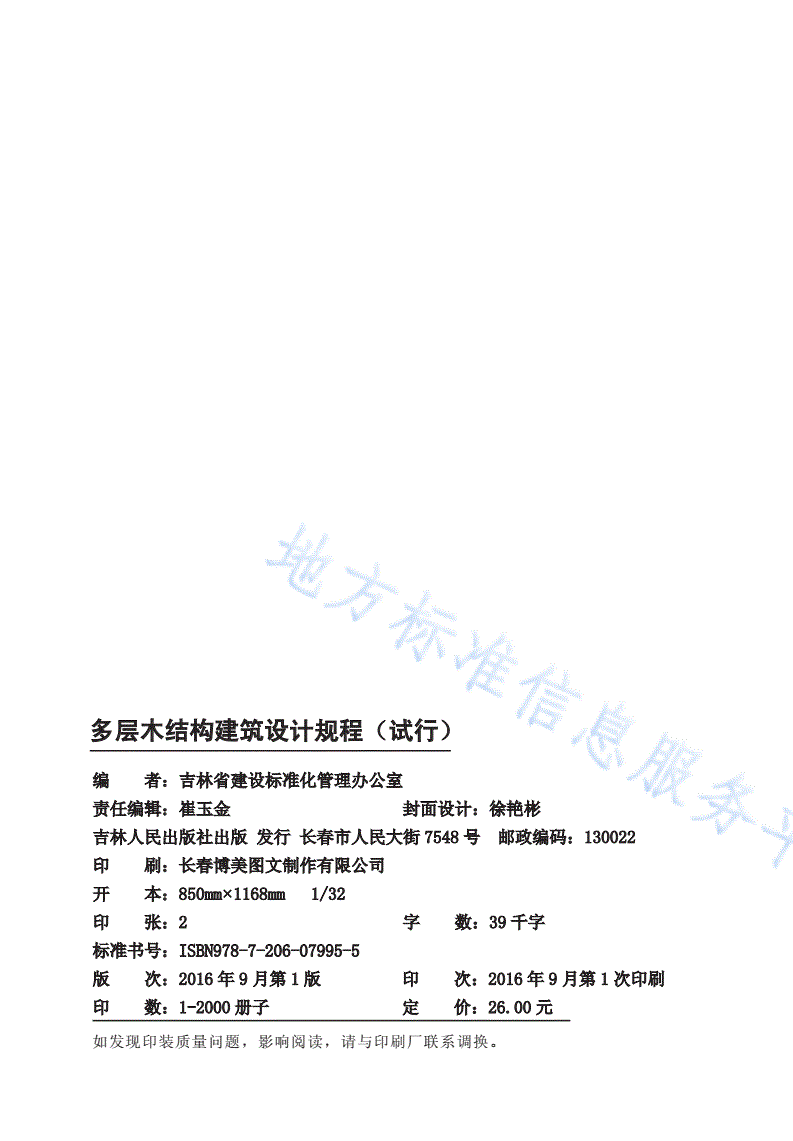

多层木结构建筑设计规程（试行）

编者：吉林省建设标准化管理办公室

责任编辑：崔玉金封面设计：徐艳彬

吉林人民出版社出版发行长春市人民大街7548号邮政编码：130022

印刷：长春博美图文制作有限公司

开本：850mm×1168mm1/32

印张：2字数：39千字

标准书号：ISBN978-7-206-07995-5

版次：2016年9月第1版印次：2016年9月第1次印刷

印数：1-2000册子定价：26.00元

如发现印装质量问题，影响阅读，请与印刷厂联系调换。

吉林省住房和城乡建设厅

公告

第424号

吉林省住房和城乡建设厅

关于发布吉林省工程建设地方标准

《多层木结构建筑设计规程》（试行）的公告

现批准《多层木结构建筑设计规程》（试行）为吉林省工

程建设地方标准，编号为DB22/JT160-2016，自发布之日起实施。

吉林省住房和城乡建设厅

2016年09月20日

前言

根据吉林省住房和城乡建设厅《关于下达〈2016年全省工程

建设地方标准和标准设计制定（修订）计划（二）〉的通知》（吉建

标〔2016〕4号）要求，编制组会同有关单位，经过调查研究，总

结实践经验，依据国家相关标准，结合我省具体情况，制定本规程。

本规程的主要内容：1总则；2术语与符号；3荷载与作用；

4材料；5建筑设计；6结构设计；7防火设计；8防护设计。

本规程由吉林省建设标准化管理办公室负责管理，由吉林省建

苑设计集团负责具体技术内容的解释。

本规程在执行过程中，请各单位注意总结经验，积累资料，随

时将有关意见和建议反馈给吉林省建设标准化管理办公室（地址：

长春市民康路519号，邮编130041，Email：jljsbz@126.com），以

供今后修订时参考。

本规程主编单位：南京工业大学

吉林省建苑设计集团有限公司

本规程参编单位：中国建筑西南设计研究院有限公司

同济大学

吉林省阳光硕苑结构设计事务所

有限公司

吉林省建筑科学研究设计院

吉林省土木风建筑工程设计有限公司

机械工业第九设计研究院有限公司

长春市园林规划设计研究院

吉林建筑大学

吉林建筑大学设计研究院

吉林省公安消防总队

吉林森工集团

苏州昆仑绿建木结构科技股份有限公司

中意森科木结构有限公司

加拿大木业协会

本规程主要起草人员：王欣陆伟东张海泉孙小鸾

孙其锋焦慧鑫范志波成颖铭

张子夏何敏娟熊海贝王毅

杨会峰岳孔孙秀刚王晓阳

石铁军赵东徐景戎杨红卫

窦立军袁志仁李九阳赵庆明

王坦张红兴李哲刘殿忠

王亮班玉信刘占林靳威

赵新文范大光杨洪杰黄泳

张海燕刘杏杏

本规程主要审查人员：刘伟庆卢晓宁杨学兵周金将

周华樟赵英鹏姜铁华孙宇

目次

1总则............................................................................................1

2术语与符号....................................................................................2

2.1术语........................................................................................2

2.2符号........................................................................................3

3荷载与作用....................................................................................4

3.1竖向荷载................................................................................4

3.2风荷载....................................................................................4

3.3地震作用................................................................................5

4材料................................................................................................7

4.1木材........................................................................................7

4.2钢材与金属连接件................................................................8

4.3结构用胶................................................................................9

4.4其他材料...............................................................................10

5建筑设计.......................................................................................11

5.1一般规定...............................................................................11

5.2建筑节能设计.......................................................................13

5.3建筑隔声设计.......................................................................14

6结构设计.......................................................................................17

6.1一般规定...............................................................................17

6.2结构体系和选型...................................................................18

6.3构件设计...............................................................................23

6.4连接设计...............................................................................23

6.5结构体系分析方法...............................................................26

6.6构造措施...............................................................................30

7防火设计.......................................................................................32

7.1一般规定...............................................................................32

7.2防火要求...............................................................................32

7.3防火构造措施.......................................................................34

8防护设计.......................................................................................35

8.1一般规定...............................................................................35

8.2防水防潮...............................................................................36

8.3防虫.......................................................................................37

附录A承压螺栓钢垫板尺寸计算..................................................38

本规程用词说明.................................................................................39

引用标准名录.....................................................................................40

附:条文说明........................................................................................42

1总则

1.0.1为在多层木结构建筑设计中贯彻执行国家的技术经济政策，

做到技术先进、安全适用、经济合理、确保质量，制定本规程。

1.0.2本规程适用于建筑层数为4~5层，高度不大于20米，采用

工厂生产、现场安装，由木结构承重的住宅建筑和办公建筑的设计。

1.0.3多层木结构建筑应采取可靠措施，防止木构件腐朽或被虫

蛀，应确保达到设计使用年限。

1.0.4多层木结构建筑的设计，除应遵守本规程外，尚应符合国家

现行有关标准的规定。

1

2术语与符号

2.1术语

2.1.1梁柱—中心支撑结构postandbeam-bracingstructure

由木梁、木柱和中心木支撑或中心钢支撑共同承受竖向和水平

作用的结构。

2.1.2梁柱—剪力墙结构postandbeam-shearwallstructure

由木梁、木柱和木剪力墙共同承受竖向和水平作用的结构。

2.1.3规格材dimensionlumber

木材截面的宽度和高度按规定尺寸加工的规格化木材。

2.1.4结构复合木材structuralcompositelumber

采用木质的单板、单板条或木片等，沿构件长度方向排列组坯，

并采用结构用胶粘剂叠层胶合而成，专门用于承重结构的复合材

料。包括旋切板胶合木（单板层积材LVL）、平行木片胶合木（单

板条层积材PSL）、层叠木片胶合木（定向木片层积材LSL）和定

向木片胶合木（OSL）等，以及其他具有类似特征的复合木产品。

2.1.5胶合木层板gluedlamina

用于制作层板胶合木的板材，接长时采用胶合指形接头。

2.1.6层板胶合木gluedlaminatedtimber(Glulam)

以厚度不大于45mm的胶合木层板沿顺纹方向叠层胶合而成

的木制品。也称胶合木或结构用集成材。

2.1.7正交胶合木crosslaminatedtimber（CLT）

以厚度为15mm~45mm的板材相互叠层正交组坯后胶合而成

的木制品。

2

2.1.8胶合木结构gluedlaminatedtimberstructures

承重构件主要采用层板胶合木或正交胶合木制作的单层或多

层建筑结构。

2.2符号

2.2.1材料力学性能

E——材料弹性模量；

f——材料强度设计值。

3

3荷载与作用

3.1竖向荷载

3.1.1多层木结构建筑的自重荷载、楼（屋）面活荷载、屋面雪荷

载等应符合现行国家标准《建筑结构荷载规范》GB50009的规定。

3.1.2计算竖向荷载下的构件内力时，楼面及屋面活荷载宜考虑活

荷载的不利布置。

3.2风荷载

3.2.1设计时采用的基本风压应符合现行国家标准《建筑结构荷载

规范》GB50009的规定。

3.2.2垂直于多层木结构建筑表面的风荷载，包括主要抗侧力结构

和围护结构的风荷载，应符合现行国家标准《建筑结构荷载规范》

GB50009的规定。

3.2.3计算主体结构的风荷载效应时，风荷载体型系数μs可按下

列规定采用：

1对平面为圆形的建筑可取0.8。

2对平面为正多边形及截角三角形的建筑可按下式计算：

µs=0.8+1.2/n（3.2.3）

式中：n——多边形边数。

3高宽比H/B不大于4的平面为矩形、方形和十字形的建筑

可取1.3。

4下列建筑可取1.4：

4

1)平面为V形、Y形、弧形、双十字形和井字形的建筑；

2)平面为L形和槽形及高宽比H/B大于4的十字形的建

筑；

3)高宽比H/B大于4、长宽比L/B不大于1.5的平面为矩

形和鼓形的建筑。

5在需要更细致计算风荷载的场合，风荷载体型系数可由风

洞试验确定。

3.2.4横风向振动效应或扭转风振效应明显的多层建筑，应考虑横

风向风振或扭转风振的影响。横风向风振或扭转风振的计算范围、

方法以及顺风向与横风向效应的组合方法应符合现行国家标准《建

筑结构荷载规范》GB50009的规定。

3.2.5檐口、雨蓬、阳台等水平构件，计算局部风吸荷载时，风荷

载体形系数μs不宜小于2.0。

3.2.6设计多层木结构建筑的幕墙结构时，风荷载应符合国家现行

标准《建筑结构荷载规范》GB50009、《玻璃幕墙工程技术规范》

JGJ102、《金属与石材幕墙工程技术规范》JGJ133的规定。

3.3地震作用

3.3.1多层木结构建筑地震作用应符合本节规定，并应符合现行国

家标准《建筑抗震设计规范》GB50011的规定。

3.3.2多层木结构建筑地震作用计算应符合下列规定：

1一般情况下，应至少在结构两个主轴方向分别计算水平地

震作用，各方向的水平地震作用应由该方向抗侧力构件承担；有斜

交抗侧力构件的结构，当相交角度大于15°时，应分别计算各抗

侧力构件方向的水平地震作用；

2质量与刚度分布明显不对称、不均匀的结构，应计入双向

5

水平地震作用下的扭转影响；其他情况，应计算单向水平地震作用

下的扭转影响；

3多层木结构建筑中的大跨度、长悬臂结构，7度（0.15g）、

8度抗震设计时应考虑竖向地震作用。

3.3.3多层木结构建筑应根据不同情况，分别采用下列地震作用计

算方法：

1宜采用振型分解反应谱法。对质量和刚度不对称、不均匀

的结构应采用考虑扭转耦联振动影响的振型分解反应谱法；

2以剪切变形为主且质量和刚度沿高度分布比较均匀的多层

木结构建筑，可采用底部剪力法；

37~8度抗震设防的多层木结构建筑，应按本规程第6.2.10

条和第6.2.12条的规定，采用弹性时程分析法进行多遇地震下的补

充计算；

47~8度抗震设防的多层木结构建筑，当楼层屈服强度系数

小于0.5时，应进行罕遇地震下的薄弱层弹塑性变形验算。

3.3.4多遇地震下计算双向水平地震作用效应时可不考虑偶然偏

心的影响，但应验算单向水平地震作用下考虑偶然偏心影响的楼层

竖向构件最大弹性水平位移与最大和最小弹性水平位移平均值之

比；计算单向水平地震作用效应时应考虑偶然偏心的影响。每层质

心沿垂直于地震作用方向的偏移值可按下式采用：

e=±0.05L

方形及矩形平面：ii(3.3.4-1)

e=±0.172r

其它形式平面：ii(3.3.4-2)

式中：ei——第i层质心偏移值，各楼层质心偏移方向相同；

ri——第i层相应质点所在楼层平面的转动半径；

第层垂直于地震作用方向的建筑物长度。

Li——i

3.3.5多层木结构建筑在进行抗震计算时，结构的阻尼比可取0.05。

6

4材料

4.1木材

4.1.1承重结构用材分为板材、规格材、胶合木层板、结构复合材

和木基结构板。根据构件的主要用途选用的材质等级应符合现行国

家标准《木结构设计规范》GB50005的规定。

4.1.2板材采用目测分级，材质等级分为三级，其等级应符合现行

国家标准《木结构设计规范》GB50005的规定。

4.1.3规格材分为目测分级规格材和机械分级规格材。目测分级规

格材的材质等级分为七级，机械分级规格材按强度等级分为八级，

其等级应符合现行国家标准《木结构设计规范》GB50005的规定。

4.1.4胶合木层板应采用目测分级或机械分级，并宜采用针叶材树

种制作。胶合木层板分级和选材标准应符合现行国家标准《胶合木

结构技术规范》GB/T50708、《结构用集成材》GB/T26899的规定。

4.1.5吉林省地产可作为主要承重结构使用的木材树种，分为红

松、鱼鳞云杉、红皮云杉、东北落叶松、樟子松等，其设计指标和

允许值应符合现行国家标准《木结构设计规范》GB50005的规定。

4.1.6由俄罗斯进口的主要承重结构使用的木材树种，分为西伯利

亚樟子松、西伯利亚落叶松，其设计指标和允许值暂按现行国家标

准《木结构设计规范》GB50005中的樟子松、北美落叶松的规定

执行。

4.1.7目测或机械分级层板胶合木宜采用樟子松、落叶松、花旗松、

欧洲云杉、欧洲赤松、南方松、云杉-松-冷杉等制作。

4.1.8制作构件时，木材含水率应符合下列规定：

7

1板材、规格材不应大于15%；

2胶合木层板和正交胶合木层板应为8%~12%；

3作为连接件时不应大于12%。

4.2钢材与金属连接件

4.2.1钢材宜采用Q235钢、Q345钢、Q390钢或Q420钢，其质

量应符合现行国家标准《碳素结构钢》GB/T700和《低合金高强

度结构钢》GB/T1591的规定。

4.2.2采用国外进口金属连接件时，应提供产品质量合格证书，其

质量应符合设计要求且应对材料进行复检。

4.2.3下列情况下宜采用D级碳素结构钢或D级、E级低合金高

强度结构钢：

1直接承受动力荷载或振动荷载的焊接构件或连接件；

2工作温度为-30℃及以下的构件或连接件。

4.2.4钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合

格保证，对焊接构件或连接件尚应有含碳量的合格保证。钢材的伸

长率不应小于20%。钢木桁架的圆钢下弦直径大于20的拉杆，以

及焊接承重结构或是重要的非焊接承重结构采用的钢材，还应具有

冷弯试验的合格保证。

4.2.5普通螺栓应采用符合现行国家标准《六角头螺栓—A和B

级》GB/T5782和《六角头螺栓—C级》GB/T5780的规定。

4.2.6高强螺栓应符合现行国家标准《钢结构用高强度大六角头螺

栓》GB/T1228、《钢结构用高强度大六角螺母》GB/T1229、《钢

结构用高强度垫圈》GB/T1230、《钢结构用高强度大六角头螺栓、

大六角头螺母、垫圈技术条件》GB/T1231、《钢结构用扭剪型高

强度螺栓连接副》GB/T3632或《钢结构用扭剪型高强度螺栓连

8

接副技术条件》GB/T3633的规定。

4.2.7锚栓宜采用Q235钢或Q345钢，并应符合现行国家标准《碳

素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591的

规定。

4.2.8钉的材料性能应符合现行国家标准《紧固件机械性能》

GB/T3098的规定。

4.2.9焊条应符合现行国家标准《碳钢焊条》GB/T5117及《低

合金钢焊条》GB/T5118的规定，焊条型号应与钢构件的力学性

能相适应。

4.2.10金属连接件及螺钉应进行防腐蚀处理或采用不锈钢产品，

与防腐木材直接接触的金属连接件及螺钉应避免防腐剂引起的腐

蚀。

4.2.11处于外露环境并对耐腐蚀有特殊要求的或受腐蚀性气态和

固态介质作用的钢构件，宜采用耐候钢，并应符合现行国家标准《焊

接结构用耐候钢》GB/T4172的规定。

4.2.12外露的金属连接件可采取涂刷防火涂料等防火措施，涂刷

工艺应满足设计要求。

4.3结构用胶

4.
