DB22/T 5104-2016 低层木结构建筑设计规程（试行）

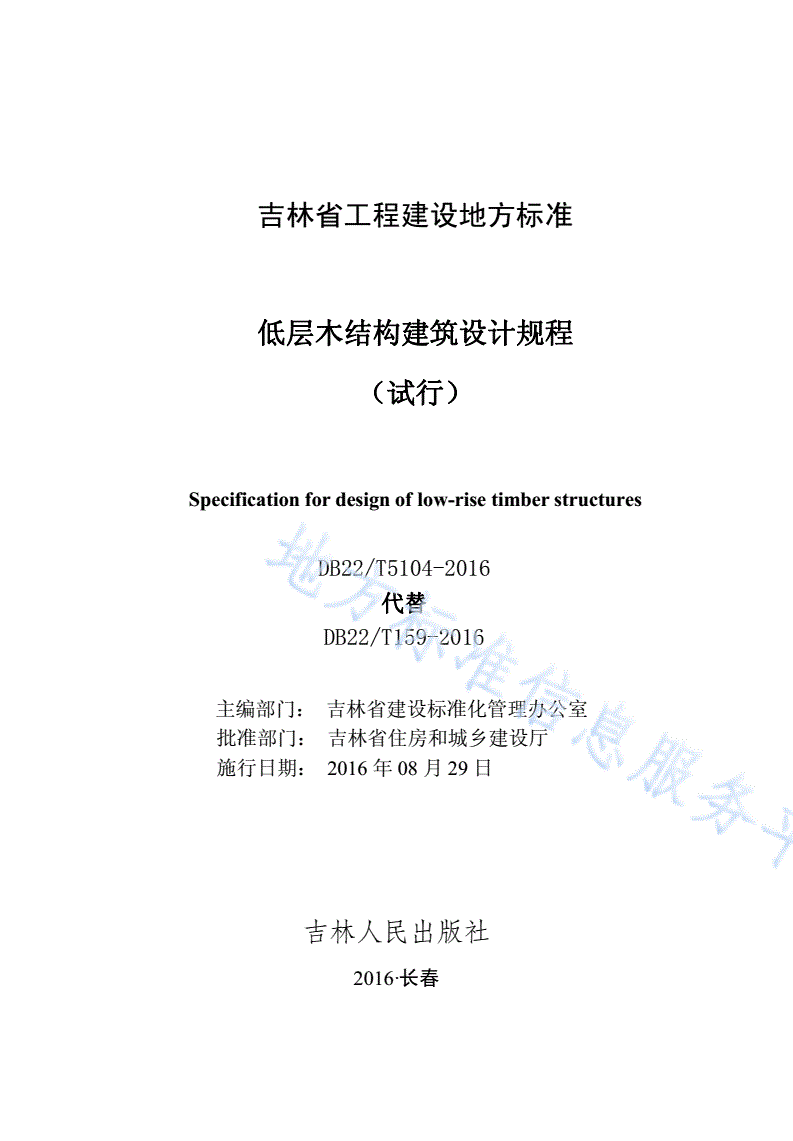

吉林省工程建设地方标准

低层木结构建筑设计规程

（试行）

Specificationfordesignoflow-risetimberstructures

DB22/T5104-2016

代替

DB22/T159-2016

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

施行日期：2016年08月29日

吉林人民出版社

2016·长春

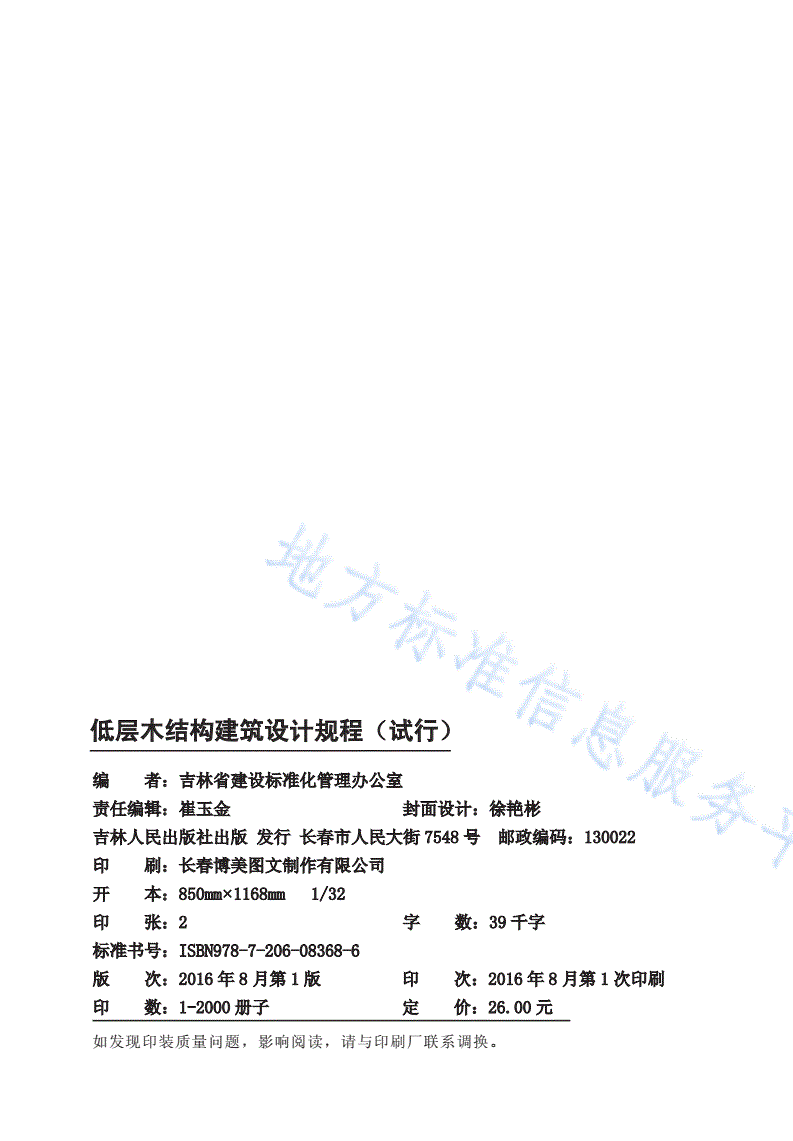

低层木结构建筑设计规程（试行）

编者：吉林省建设标准化管理办公室

责任编辑：崔玉金封面设计：徐艳彬

吉林人民出版社出版发行长春市人民大街7548号邮政编码：130022

印刷：长春博美图文制作有限公司

开本：850mm×1168mm1/32

印张：2字数：39千字

标准书号：ISBN978-7-206-08368-6

版次：2016年8月第1版印次：2016年8月第1次印刷

印数：1-2000册子定价：26.00元

如发现印装质量问题，影响阅读，请与印刷厂联系调换。

吉林省住房和城乡建设厅

公告

第423号

吉林省住房和城乡建设厅

关于发布吉林省工程建设地方标准

《低层木结构建筑设计规程》（试行）的公告

现批准《低层木结构建筑设计规程》（试行）为吉林省工

程建设地方标准，编号为DB22/JT159-2016，自发布之日起实

施。

吉林省住房和城乡建设厅

2016年8月29日

前言

根据吉林省住房和城乡建设厅《关于下达〈2016年全省工程

建设地方标准和标准设计制定（修订）计划（二）〉的通知》（吉建

标〔2016〕4号）要求，编制组会同有关单位，经过调查研究，总

结实践经验，依据国家相关标准，结合我省具体情况，制定本规程。

本规程的主要内容：1总则；2术语与符号；3材料；4基本

规定；5井干式木结构；6胶合木结构；7轻型木结构；8节能

与隔声设计；9防火设计；10防护设计。

本规程由吉林省建设标准化管理办公室负责管理，由吉林省建

苑设计集团负责具体技术内容的解释。

本规程在执行过程中，请各单位注意总结经验，积累资料，随

时将有关意见和建议反馈给吉林省建设标准化管理办公室（地址：

长春市民康路519号，邮编130041，Email：jljsbz@126.com），以

供今后修订时参考。

本规程主编单位：吉林省建苑设计集团有限公司

本规程参编单位：南京工业大学

中国建筑西南设计研究院有限公司

同济大学

吉林省建筑科学研究设计院

吉林省土木风建筑工程设计有限公司

吉林省阳光硕苑结构设计事务所有限公司

长春工程学院

长春市园林规划设计研究院

吉林建筑大学

吉林建筑大学设计研究院

机械工业第九设计研究院有限公司

吉林省建筑材料工业设计研究院

吉林市建筑设计院

吉林森工集团

苏州昆仑绿建木结构有限公司

吉林省珲春木结构开发公司

加拿大木业协会

本规程主要起草人员：王欣张海泉孙其锋成颖铭

焦慧鑫张子夏陆伟东孙小鸾

何敏娟熊海贝王毅孙秀刚

王晓阳石铁军赵东徐景戎

杨红卫窦立军袁志仁李九阳

赵庆明王坦张红兴李哲

刘殿忠王亮班玉信刘占林

刘红卫朱晓东姚春明范大光

杨洪杰黄泳靳国华毛林海

张海燕

本规程主要审查人员：刘伟庆卢晓宁杨学兵周金将

周华樟赵英鹏姜铁华孙宇

目次

1总则................................................................................................1

2术语与符号....................................................................................2

2.1术语.......................................................................................2

2.2符号.......................................................................................3

3材料..............................................................................................4

3.1木材.......................................................................................4

3.2钢材与金属连接件...............................................................4

3.3结构用胶...............................................................................5

4基本规定........................................................................................6

4.1设计原则...............................................................................6

4.2抗震设计...............................................................................6

4.3设计指标和允许值...............................................................8

4.4构件计算...............................................................................8

4.5连接设计...............................................................................8

5井干式木结构................................................................................9

5.1一般规定...............................................................................9

5.2墙体.......................................................................................9

5.3楼盖及屋盖..........................................................................14

6胶合木结构...................................................................................16

6.1一般规定..............................................................................16

6.2构件设计..............................................................................16

6.3连接设计..............................................................................17

6.4构造要求..............................................................................18

7轻型木结构…...............................................................................20

7.1一般规定............................................................................20

7.2墙体......................................................................................21

7.3楼盖及屋盖..........................................................................22

7.4轻型木桁架..........................................................................24

7.5构造要求..............................................................................25

8节能与隔声设计...........................................................................28

8.1一般规定..............................................................................28

8.2热环境和建筑节能设计指标..............................................28

8.3建筑和建筑热工设计..........................................................28

8.4住宅建筑的隔声减噪设计标准........................................29

8.5隔声减噪设计......................................................................30

8.6公共建筑隔声设计..............................................................31

9防火设计.......................................................................................33

9.1一般规定................................................................................33

9.2防火间距................................................................................36

9.3隔火分隔构造......................................................................37

10防护设计.....................................................................................38

10.1一般规定..............................................................................38

10.2防水防潮..............................................................................39

10.3防虫......................................................................................40

附录A轻型木结构的有关要求.......................................................41

本规程用词说明.................................................................................43

引用标准名录.....................................................................................44

附：条文说明.....................................................................................46

1总则

1.0.1为在低层木结构建筑设计中贯彻执行国家技术经济政策，做

到技术先进、安全适用、经济合理、保护环境，制定本规程。

1.0.2本规程适用于建筑层数不超过3层的由工厂内生产、现场安

装的木结构承重房屋的设计，是现行国家标准《木结构设计规范》

GB50005的补充和细化，应与现行国家标准《木结构设计规范》

GB50005配套使用。

1.0.3木结构的设计，除应遵守本规程外，尚应符合国家现行有关

标准的规定。

1

2术语与符号

2.1术语

2.1.1规格材dimensionlumber

木材截面的宽度和高度按规定尺寸加工的规格化木材。

2.1.2结构复合木材structureofcompositelumber

采用木质的单板、单板条或木片等，沿构件长度方向排列组坯，

并采用结构用胶粘剂叠层胶合而成，专门用于承重结构的复合材

料。包括旋切板胶合木（单板层积材LVL）、平行木片胶合木（单

板条层积材PSL）、层叠木片胶合木（定向木片层积材LSL）和定

向木片胶合木（OSL）等，以及其他具有类似特征的复合木产品。

2.1.3胶合木层板gluedlamina

用于制作层板胶合木的板材，接长时采用胶合指形接头。

2.1.4层板胶合木gluedlaminatedtimber(Glulam)

以厚度不大于45mm的胶合木层板沿顺纹方向叠层胶合而成

的木制品。也称胶合木或结构用集成材。

2.1.5正交胶合木crosslaminatedtimber

以厚度为15mm~45mm的板材相互叠层正交组坯后胶合而成

的木制品（CLT）。

2.1.6胶合原木laminatedlog

以厚度大于30mm、层数不大于4层的锯材竖向胶合而成的木

制品。

2.1.7同等组合membersofsamelaminagrade(MSLG)

胶合木构件只采用材质等级相同的层板进行组合。

2.1.8异等组合membersofdifferentlaminagrade(MDLG)

胶合木构件采用两个或两个以上的材质等级的层板进行组

合。

2.1.9对称异等组合balancedlay-up

胶合木构件采用异等组合时，不同等级的层板以构件截面中心

线为对称轴，成对称布置的组合。

2.1.10胶合木结构gluedlaminatedtimberstructures

承重构件主要采用层板胶合木制作的单层或多层建筑结构。也

2

称为层板胶合木结构。

2.1.11井干式木结构logcabins(loghouse)

采用胶合原木作为基本构件，将构件水平向上层层叠加，并在

构件相交的端部采用层层交叉咬合连接，以此组成的井字形木墙体

作为主要承重体系的木结构。

2.1.12构造设计法prescriptivedesignmethod

结构抗侧力设计时，按规定的要求布置结构构件，并结合相应

的构造措施以取得结构、构件安全和适用的设计方法。

2.1.13工程设计法engineeringdesignmethod

结构抗侧力设计时，通过工程计算与验算，并采取相应的构造

措施以取得结构、构件安全、经济和适用的设计方法。

2.2符号

M1——楼盖、屋盖平面内的弯矩设计值（kN•m）；

Ba——垂直于荷载方向的楼盖、屋盖边界杆件中心距（m）；

M2——楼盖、屋盖开孔长度内的弯矩设计值（kN•m）；

a——垂直于荷载方向的开孔边缘到楼盖、屋盖边界杆件的

距离；a≥0.6m；

q——作用于楼盖、屋盖的侧向均布荷载设计值（kN/m）；

qe——作用于楼盖、屋盖单侧的侧向荷载设计值（kN/m）；

L——垂直于荷载方向的楼盖、屋盖长度（m）；

l——垂直于荷载方向的开孔尺寸（m），不应大于B/2，并

且不应大于3.5m。

3

3材料

3.1木材

3.1.1承重结构用材分为板材、规格材、胶合木层板、结构复合材

和木基结构板。

3.1.2板材采用目测分级，材质等级分为三级，其等级和选材标准

应符合现行国家标准《木结构设计规范》GB50005的规定。

3.1.3轻型木结构用规格材分为目测分级规格材和机械分级规格

材。目测分级规格材的材质等级分为七级；机械分级规格材按强度

等级分为八级，其等级和选材标准应符合现行国家标准《木结构设

计规范》GB50005的规定。

3.1.4胶合木层板应采用目测分级或机械分级，并宜采用针叶材树

种制作。胶合木层板分级和选材标准应符合现行国家标准《胶合木

结构技术规范》GB/T50708、《结构用集成材》GB/T26899的规定。

3.1.5制作构件时，木材含水率应符合下列规定：

1板材、规格材不应大于15%；

2胶合木层板、胶合原木和正交胶合木层板应为8%~12%；

3作为连接件时不应大于12%。

3.2钢材与金属连接件

3.2.1钢材宜采用Q235钢、Q345钢、Q390钢或Q420钢，其质

量应符合现行国家标准《碳素结构钢》GB/T700和《低合金高强

度结构钢》GB/T1591的规定。

3.2.2采用国外进口金属连接件时，应提供产品质量合格证书，其

质量应符合设计要求且应对材料进行复检。

3.2.3下列情况下宜采用D级碳素结构钢或D级、E级低合金高

强度结构钢：

1直接承受动力荷载或振动荷载的焊接构件或连接件；

2工作温度为-30℃及以下的构件或连接件。

3.2.4锚栓宜采用Q235钢或Q345钢，并应符合现行国家标准《碳

素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591的

4

规定。

3.2.5钉的材料性能应符合现行国家标准《紧固件机械性能》

GB/T3098的规定。

3.2.6金属连接件及螺钉应进行防腐蚀处理或采用不锈钢产品，与

防腐木材直接接触的金属连接件及螺钉应避免防腐剂引起的腐蚀。

3.2.7处于外露环境并对耐腐蚀有特殊要求的或受腐蚀性气态和

固态介质作用的钢构件，宜采用耐候钢，并应符合现行国家标准《焊

接结构用耐候钢》GB/T4172的规定。

3.2.8外露的金属连接件可采取涂刷防火涂料等防火措施，涂刷工

艺应满足设计要求。

3.3结构用胶

3.3.1承重结构用胶应满足胶合部位的强度和耐久性要求，应保证

其胶合强度不低于木材顺纹抗剪和横纹抗拉强度，胶连接的耐水性

和耐久性应与结构的用途和使用年限相适应，并符合环境保护的要

求。

3.3.2胶粘剂的选择应符合现行国家标准《胶合木结构技术规范》

GB/T50708的规定；胶合原木用胶粘剂的选择同层板胶合木。

3.3.3承重结构用胶粘剂按其性能指标分Ⅰ级胶和Ⅱ级胶。胶粘剂

及胶粘剂试验方法应符合现行国家标准《胶合木结构技术规范》

GB/T50708的规定。

5

4基本规定

4.1设计原则

4.1.1木结构的使用年限、安全等级、重要性系数等应符合现行国

家标准《木结构设计规范》GB50005的规定。

4.1.2结构在规定的设计使用年限内应具有足够的可靠度。

4.1.3结构分析模型应根据结构实际工作状况确定，所选取的分析

模型应能准确反应结构中各构件的实际受力状态，连接节点的假定

应符合结构实际采用的节点形式。对结构分析软件的计算结果，应

进行分析判断，确认其合理有效后方可作为工程设计依据。若无可

靠的理论和依据时，宜采用试验和（或）专家评审会的方式做专题

研究后确定。

4.1.4对于按照构造设计法设计的抗侧力构件，在竖向荷载及平面

外荷载作用下，仍需通过计算保证其安全性。

4.1.5合理选用基础形式，以减少不均匀沉降。

4.1.6节点设计应采取有效措施减小木材因干缩、蠕变而产生的不

均匀变形、受力偏心、应力集中或其他不利影响。

4.1.7本规程目测或机械分级层板胶合木采用同等组合和异等对

称组合。

4.1.8目测或机械分级层板胶合木宜采用樟子松、落叶松、花旗松、

欧洲云杉、欧洲赤松、南方松、云杉-松-冷杉等制作。

4.1.9对于无防火保护的承重柱、梁和屋顶承重构件，其防火设计

和验算应符合现行国家标准《胶合木结构技术规范》GB/T50708

的规定。

4.2抗震设计

4.2.1当符合本节4.2.2～4.2.5规定时，可按本规程中各节构造要

求进行抗震设计。

4.2.2低层木结构房屋的层数、高度及层高应满足表4.2.2要求。

6

表4.2.2房屋适用的最大高度、层数及层高

设防烈度

结构类型层高

678

2层2层1层

井干式木结构不大于3.4m

7.6m6.4m5.2m

3层3层2层

轻型木结构不大于3.6m

10m10m9m

注：房屋高度指室外设计地面至主要屋面板板顶的高度；屋面为坡屋面时，

房屋高度指室外设计地面至其檐口与屋脊的平均高度。

4.2.3房屋最大高宽比不应大于1.2。

4.2.4结构布置应符合下列要求：

1平面布置应简单、规则，减少偏心；

2楼层平面宜连续，不应有较大凹凸或开洞，有效楼板宽度不

应小于该层楼板典型宽度的50%，开洞面积不应大于30%，木结

构错层高度不应大于搁栅高度；

3竖向布置应规则、均匀，不应有过大的外挑和内收，外挑不

宜大于1.0m，不应大于1.2m，局部收进的水平尺寸不宜大于相邻

下一层的25%，不应大于相邻下一层的40%；

4结构的侧向刚度沿竖向自下而上宜均匀变化，竖向抗侧力构

件应上下对齐，并应可靠连接；

5屋盖应与下部结构有可靠连结，当有挑檐时，挑檐与主体结

构应可靠的连接。

4.2.5抗震横墙最大间距应满足表4.2.5要求。

表4.2.5低层木结构房屋抗震横墙最大间距

设防烈度

沿墙长方向垂

结构类型7

68直支点间距

0.10g0.15g

井干式木结构7.6m6.4m5.2m不应大于4.8m

轻型木结构7.6m7.6m5.3m5.3m

注：当轻型木结构采用木基结构板材时，抗震横墙最大间距：6、7度时，不

得大于10.6m；7度（0.15g）和8度（0.20g）时，不得大于7.6m。

4.2.6当建筑物平面形状复杂、各部分高度差异大、楼层荷载相差

较大、结构出现薄弱部位时，应进行地震作用计算，并应采取措施

提高结构抗震能力。

7

4.3设计指标和允许值

4.3.1板材、规格材、层板胶合木设计指标和允许值应符合现行国

家标准《木结构设计规范》GB50005的规定；胶合原木设计指标

和允许值按相应树种普通木结构用木材执行。

4.3.2吉林省出产可作为主要承重结构用木材，分为红松、鱼鳞云

杉、红皮云杉、东北落叶松、樟子松，其设计指标和允许值应符合

现行国家标准《木结构设计规范》GB50005的规定。

4.3.3由俄罗斯进口的主要承重结构用木材，分为西伯利亚樟子

松、西伯利亚落叶松，其设计指标和允许值暂按现行国家标准《木

结构设计规范》GB50005中的樟子松、北美落叶松的规定执行。

4.4构件计算

4.4.1木结构的构件计算应符合现行国家标准《木结构设计规范》

GB50005的规定。

4.4.2木结构中的钢构件计算应符合现行国家标准《钢结构设计规

范》GB50017的规定。

4.5连接设计

4.5.1木结构的连接计算及构造要求应符合现行国家标准《木结构

设计规范》GB50005及相关现行国家规范规程的规定。

4.5.2木结构中的金属连接件计算及构造要求应符合现行国家标

准《钢结构设计规范》GB50017
