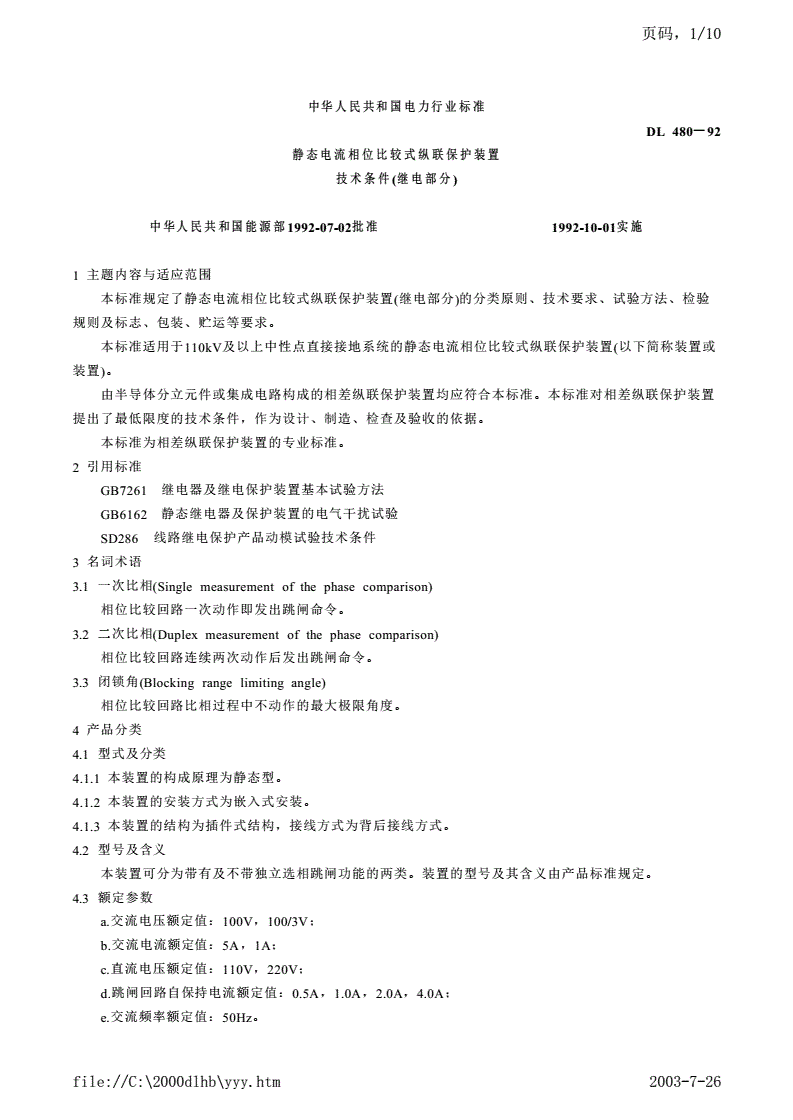

DL 480-1992 静态电流相位比较式纵联保护装置技术条件(继电部分)

页码，���

�

中华人民共和国电力行业标准�

DL�480—92

静态电流相位比较式纵联保护装置�

技术条件(继电部分)�

�

中华人民共和国能源部1992-07-02批准�������������1992-10-01实施�

�

1�主题内容与适应范围�

��本标准规定了静态电流相位比较式纵联保护装置(继电部分)的分类原则、技术要求、试验方法、检验

规则及标志、包装、贮运等要求。�

��本标准适用于110kV及以上中性点直接接地系统的静态电流相位比较式纵联保护装置(以下简称装置或

装置)。�

��由半导体分立元件或集成电路构成的相差纵联保护装置均应符合本标准。本标准对相差纵联保护装置

提出了最低限度的技术条件，作为设计、制造、检查及验收的依据。�

��本标准为相差纵联保护装置的专业标准。�

2�引用标准�

��GB7261��继电器及继电保护装置基本试验方法�

��GB6162��静态继电器及保护装置的电气干扰试验�

��SD286��线路继电保护产品动模试验技术条件�

3�名词术语�

3.1�一次比相(Single�measurement�of�the�phase�comparison)�

��相位比较回路一次动作即发出跳闸命令。�

3.2�二次比相(Duplex�measurement�of�the�phase�comparison)�

��相位比较回路连续两次动作后发出跳闸命令。�

3.3�闭锁角(Blocking�range�limiting�angle)�

��相位比较回路比相过程中不动作的最大极限角度。�

4�产品分类�

4.1�型式及分类�

4.1.1�本装置的构成原理为静态型。�

4.1.2�本装置的安装方式为嵌入式安装。�

4.1.3�本装置的结构为插件式结构，接线方式为背后接线方式。�

4.2�型号及含义�

��本装置可分为带有及不带独立选相跳闸功能的两类。装置的型号及其含义由产品标准规定。

4.3�额定参数

��a.交流电压额定值：100V，100/3V；�

��b.交流电流额定值：5A，1A；�

��c.直流电压额定值：110V，220V；�

��d.跳闸回路自保持电流额定值：0.5A，1.0A，2.0A，4.0A；�

��e.交流频率额定值：50Hz。�

�������������������

页码，���

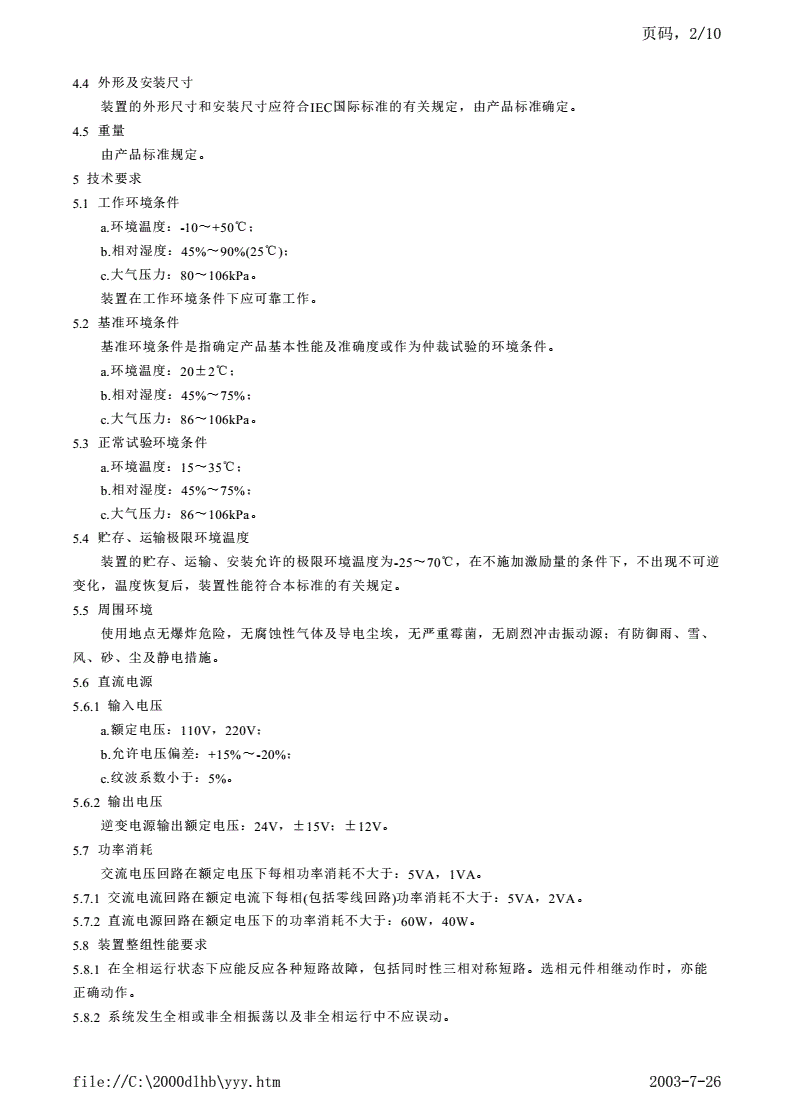

4.4�外形及安装尺寸�

��装置的外形尺寸和安装尺寸应符合IEC国际标准的有关规定，由产品标准确定。�

4.5�重量�

��由产品标准规定。�

5�技术要求�

5.1�工作环境条件�

��a.环境温度：-10～+50℃；�

��b.相对湿度：45%～90%(25℃)；�

��c.大气压力：80～106kPa。�

��装置在工作环境条件下应可靠工作。�

5.2�基准环境条件�

��基准环境条件是指确定产品基本性能及准确度或作为仲裁试验的环境条件。�

��a.环境温度：20±2℃；�

��b.相对湿度：45%～75%；�

��c.大气压力：86～106kPa。�

5.3�正常试验环境条件�

��a.环境温度：15～35℃；�

��b.相对湿度：45%～75%；�

��c.大气压力：86～106kPa。�

5.4�贮存、运输极限环境温度�

��装置的贮存、运输、安装允许的极限环境温度为-25～70℃，在不施加激励量的条件下，不出现不可逆

变化，温度恢复后，装置性能符合本标准的有关规定。�

5.5�周围环境�

��使用地点无爆炸危险，无腐蚀性气体及导电尘埃，无严重霉菌，无剧烈冲击振动源；有防御雨、雪、

风、砂、尘及静电措施。�

5.6�直流电源�

5.6.1�输入电压�

��a.额定电压：110V，220V；�

��b.允许电压偏差：+15%～-20%；�

��c.纹波系数小于：5%。�

5.6.2�输出电压�

��逆变电源输出额定电压：24V，±15V；±12V。�

5.7�功率消耗�

��交流电压回路在额定电压下每相功率消耗不大于：5VA，1VA。�

5.7.1�交流电流回路在额定电流下每相(包括零线回路)功率消耗不大于：5VA，2VA。�

5.7.2�直流电源回路在额定电压下的功率消耗不大于：60W，40W。�

5.8�装置整组性能要求�

5.8.1�在全相运行状态下应能反应各种短路故障，包括同时性三相对称短路。选相元件相继动作时，亦能

正确动作。�

5.8.2�系统发生全相或非全相振荡以及非全相运行中不应误动。�

�������������������

页码，���

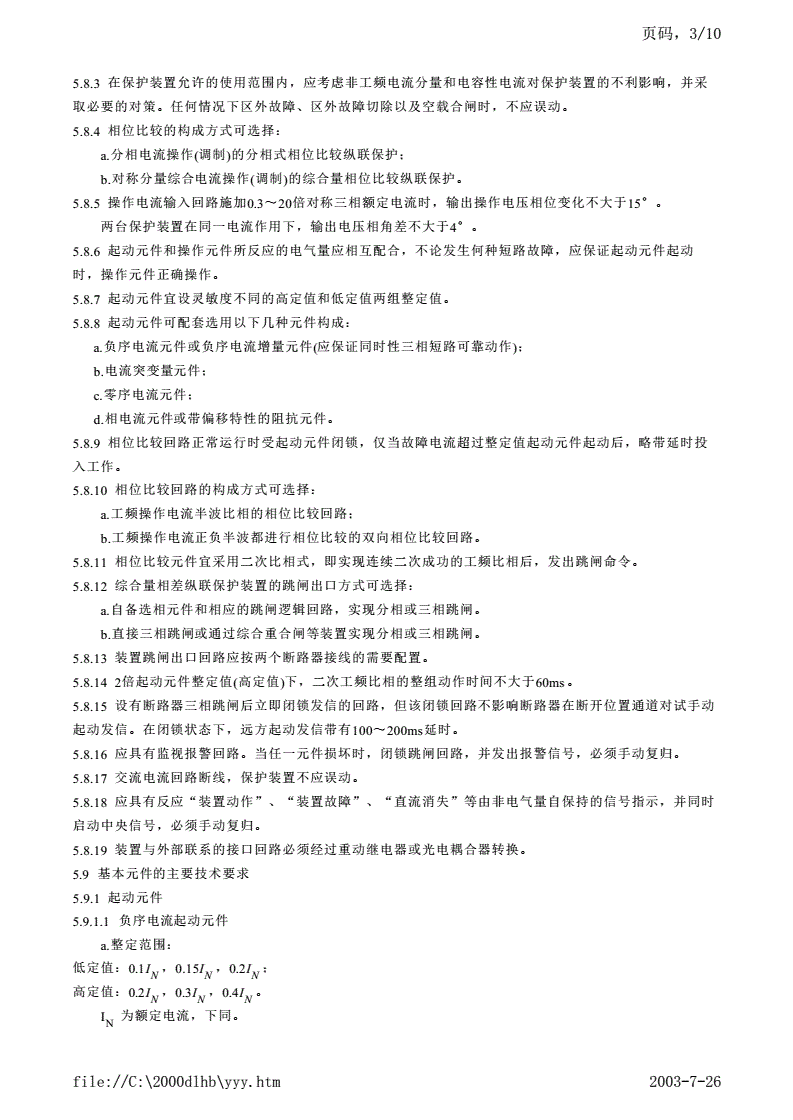

5.8.3�在保护装置允许的使用范围内，应考虑非工频电流分量和电容性电流对保护装置的不利影响，并采

取必要的对策。任何情况下区外故障、区外故障切除以及空载合闸时，不应误动。�

5.8.4�相位比较的构成方式可选择：�

��a.分相电流操作(调制)的分相式相位比较纵联保护；�

��b.对称分量综合电流操作(调制)的综合量相位比较纵联保护。�

5.8.5�操作电流输入回路施加0.3～20倍对称三相额定电流时，输出操作电压相位变化不大于15°。�

��两台保护装置在同一电流作用下，输出电压相角差不大于4°。�

5.8.6�起动元件和操作元件所反应的电气量应相互配合，不论发生何种短路故障，应保证起动元件起动

时，操作元件正确操作。�

5.8.7�起动元件宜设灵敏度不同的高定值和低定值两组整定值。�

5.8.8�起动元件可配套选用以下几种元件构成：�

��a.负序电流元件或负序电流增量元件(应保证同时性三相短路可靠动作)；�

��b.电流突变量元件；�

��c.零序电流元件；�

��d.相电流元件或带偏移特性的阻抗元件。�

5.8.9�相位比较回路正常运行时受起动元件闭锁，仅当故障电流超过整定值起动元件起动后，略带延时投

入工作。�

5.8.10�相位比较回路的构成方式可选择：�

��a.工频操作电流半波比相的相位比较回路；�

��b.工频操作电流正负半波都进行相位比较的双向相位比较回路。�

5.8.11�相位比较元件宜采用二次比相式，即实现连续二次成功的工频比相后，发出跳闸命令。�

5.8.12�综合量相差纵联保护装置的跳闸出口方式可选择：�

��a.自备选相元件和相应的跳闸逻辑回路，实现分相或三相跳闸。�

��b.直接三相跳闸或通过综合重合闸等装置实现分相或三相跳闸。�

5.8.13�装置跳闸出口回路应按两个断路器接线的需要配置。�

5.8.14�2倍起动元件整定值(高定值)下，二次工频比相的整组动作时间不大于60ms。�

5.8.15�设有断路器三相跳闸后立即闭锁发信的回路，但该闭锁回路不影响断路器在断开位置通道对试手动

起动发信。在闭锁状态下，远方起动发信带有100～200ms延时。�

5.8.16�应具有监视报警回路。当任一元件损坏时，闭锁跳闸回路，并发出报警信号，必须手动复归。�

5.8.17�交流电流回路断线，保护装置不应误动。�

5.8.18�应具有反应“装置动作”、“装置故障”、“直流消失”等由非电气量自保持的信号指示，并同时

启动中央信号，必须手动复归。�

5.8.19�装置与外部联系的接口回路必须经过重动继电器或光电耦合器转换。�

5.9�基本元件的主要技术要求�

5.9.1�起动元件�

5.9.1
