DB11/T 1719-2020 地下工程建设期间排水设施监测技术规程

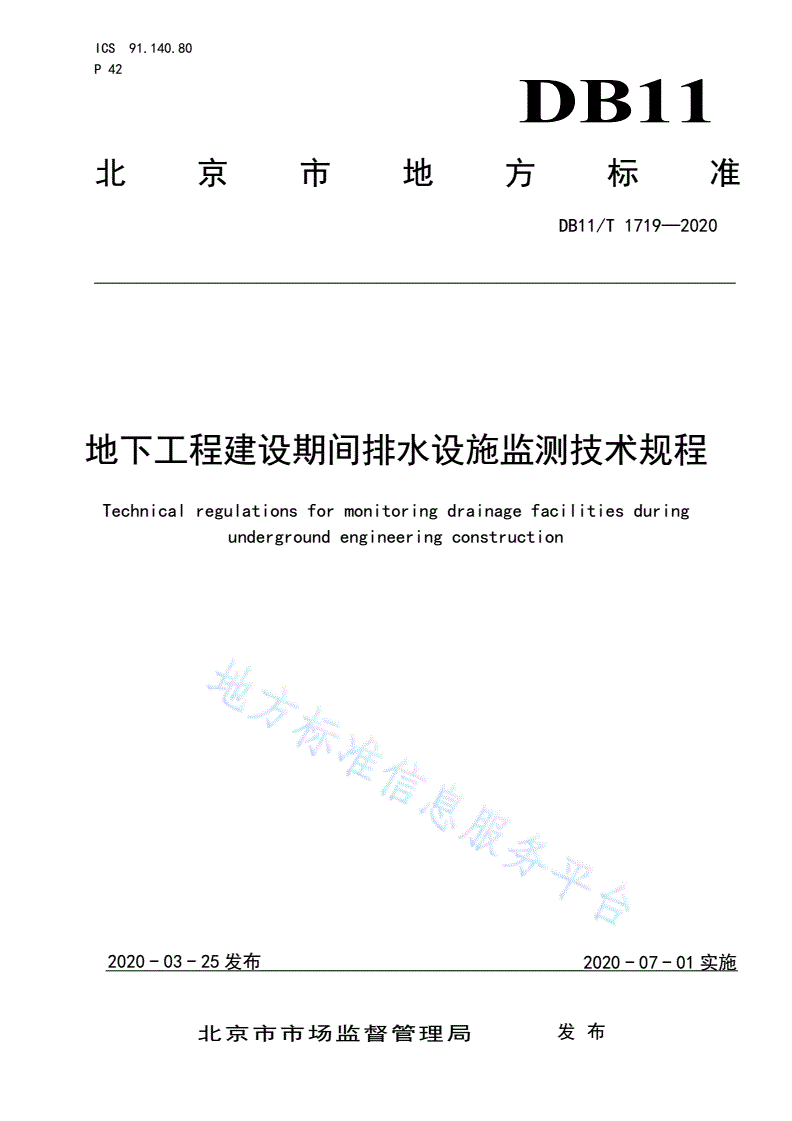

ICS91.140.80

P42

DB11

北京市地方标准

DB11/T1719—2020

地下工程建设期间排水设施监测技术规程

Technicalregulationsformonitoringdrainagefacilitiesduring

undergroundengineeringconstruction

2020-03-25发布2020-07-01实施

北京市市场监督管理局发布

DB11/T1719—2020

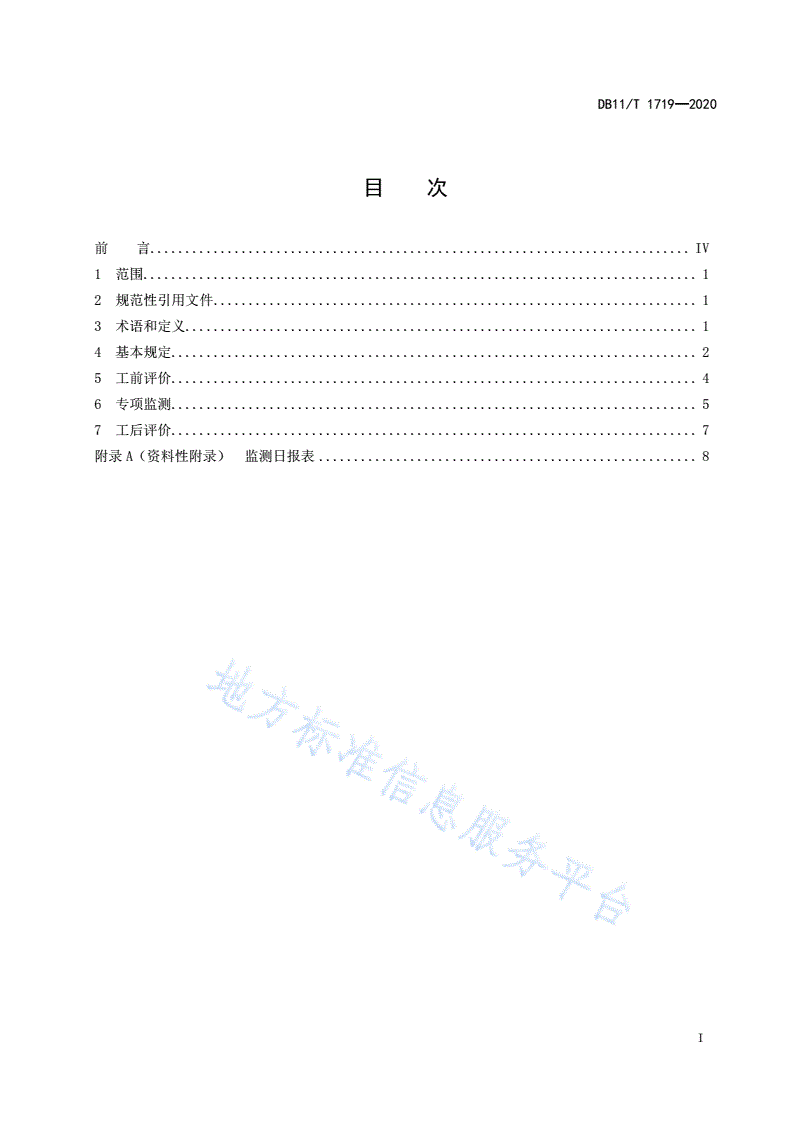

目次

前言.............................................................................IV

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................2

5工前评价...........................................................................4

6专项监测...........................................................................5

7工后评价...........................................................................7

附录A（资料性附录）监测日报表......................................................8

I

DB11/T1719—2020

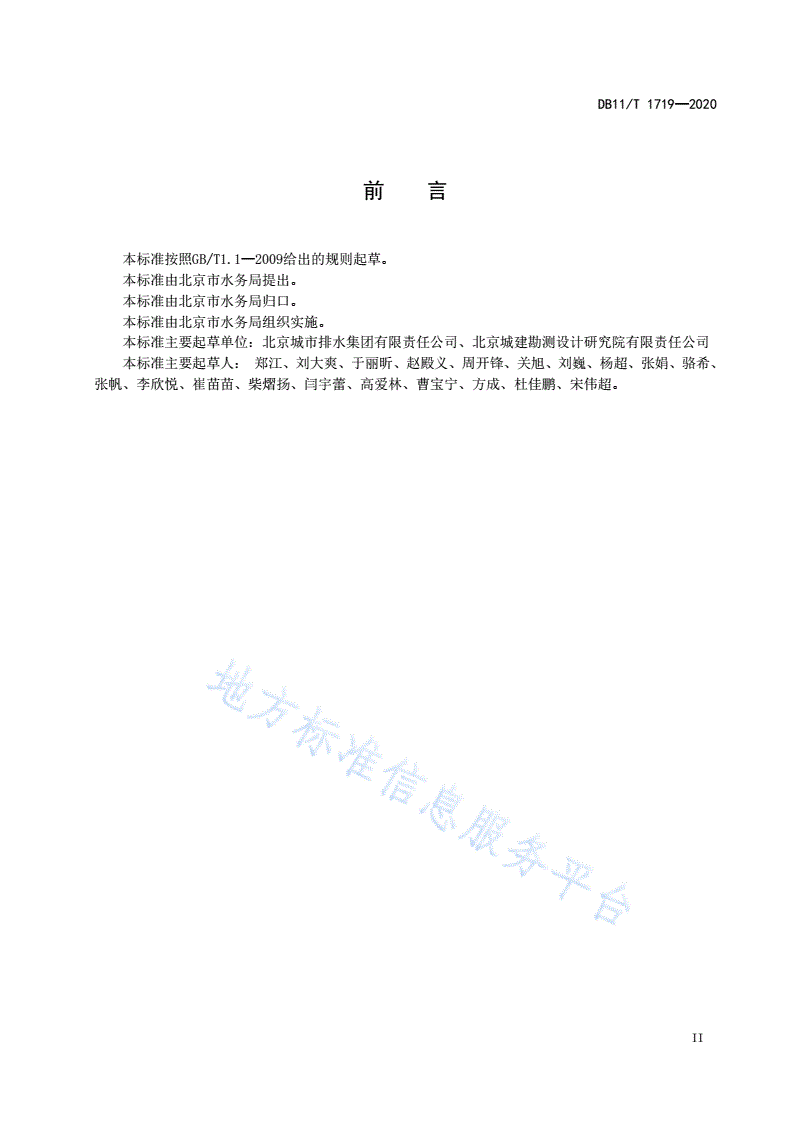

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由北京市水务局提出。

本标准由北京市水务局归口。

本标准由北京市水务局组织实施。

本标准主要起草单位：北京城市排水集团有限责任公司、北京城建勘测设计研究院有限责任公司

本标准主要起草人：郑江、刘大爽、于丽昕、赵殿义、周开锋、关旭、刘巍、杨超、张娟、骆希、

张帆、李欣悦、崔苗苗、柴熠扬、闫宇蕾、高爱林、曹宝宁、方成、杜佳鹏、宋伟超。

II

DB11/T1719—2020

地下工程建设期间排水设施监测技术规程

1范围

本标准规定了地下工程施工影响范围内排水设施监测的基本规定、工前评价、专项监测、工后评价

等要求。

本标准适用于地下工程施工影响范围内排水设施的检测评价、监测设计、监测方案的编制、论证、

实施等工作。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T50344建筑结构检测技术标准

CJJ6城镇排水管道维护安全技术规程

CJJ181城镇排水管道检测与评估技术规程

JGJ/T437城市地下病害体综合探测与风险评估技术标准

DB11/T1276地下工程建设中城镇排水设施保护技术规程

DB11/T1492城镇排水管道结构等级评定

3术语和定义

下列术语和定义适用于本文件。

3.1

排水设施seweragefacilities

收集和输送污水、雨水的管道、沟渠和检查井、雨水口、提升泵站等附属建（构）筑物。

3.2

地下工程undergroundengineering

部分或全部位于地面以下的建设工程，包括地下构筑物、各种市政管线、地下轨道交通（地铁）及

建筑物基础工程等。

3.3

穿越passthrough

地下工程与排水设施之间的相对空间位置关系，包括上穿、下穿、并行、邻近等。

3.4

1

DB11/T1719—2020

风险等级risklevel

根据排水设施特点、地下工程施工特点及环境因素，综合判定排水设施受施工影响的安全风险程度。

3.5

专项监测Specialmonitoring

采用仪器量测、现场巡查等手段和方法，采集和收集反映地下工程建设期间，排水设施结构以及周

边地质体的参数变化特征及其发展趋势的信息，并进行分析、反馈的活动。

3.6

监测周期monitoringcycle

自专项监测开始至停止监测的时间间隔。

3.7

监测频率frequencymonitoring

单位时间内的监测次数。

4基本规定

4.1流程

4.1.1地下工程建设期间受影响排水设施的监测实施流程见图1。

4.1.2地下工程开工前，应对排水设施及周边环境进行现状调查。

4.1.3地下工程开工前及完工后，应对排水设施及周边土体进行工前、工后检测工作，并分析评价地

下工程施工对排水设施的影响。

4.1.4对于安全风险等级较高或有特殊要求的排水设施，应进行工前保护。

4.1.5施工影响期内应开展专项监测工作。

4.1.6监测设计、监测方案应经专家评审后实施。

4.1.7风险隐患消除应依据工后评价内容，对排水设施进行维修或更新。

2

DB11/T1719—2020

现状调查

工前评价

是否进行是

工前保护

工前保护

否

监测设计

监测方案

专家论证

现场实施监测

需要观测监测数据

工后评价

符合运营要求或需要施工处理

风险隐患消除

图1监测实施流程

4.2排水设施安全等级评价

4.2.1根据排水设施受地下工程建设影响的严重程度与发生概率的大小，将安全风险等级划分为一级、

二级、三级、四级、五级共五个等级，五级风险最高。

4.2.2排水设施安全风险等级评价应综合考虑排水设施结构等级、地下工程施工影响风险。安全风险

等级按表1确定。

4.2.3排水设施结构等级应根据自身结构状况和周边环境因素划分。排水设施结构等级按DB11/T1492

确定。

4.2.4地下工程施工影响风险（分区）应根据地下工程施工工法、位置关系等因素计算确定。缺乏计

算参数时可按表2确定。

表1排水设施安全风险等级划分表

管道结构等级

安全风险等级

四级三级二级一级

强烈影响区
