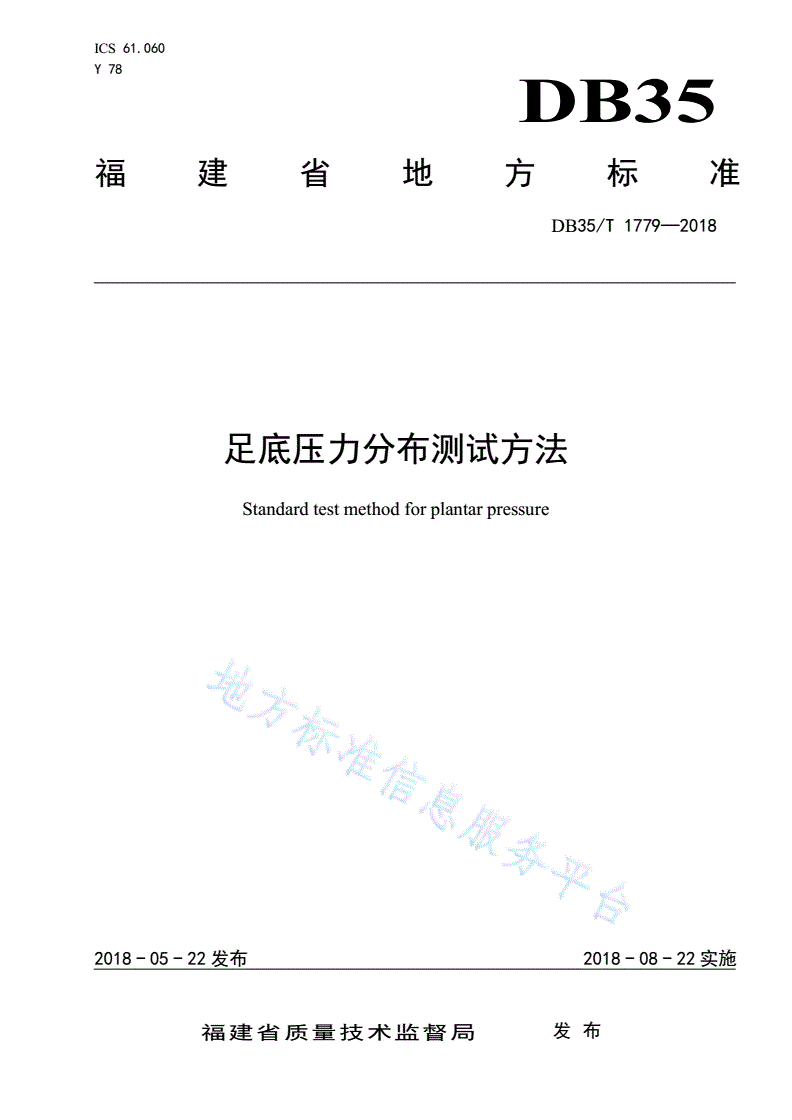

DB35/T 1779-2018 足底压力分布测试方法

ICS61.060

Y78

DB35

福建省地方标准

DB35/T1779—2018

足底压力分布测试方法

Standardtestmethodforplantarpressure

2018-05-22发布2018-08-22实施

福建省质量技术监督局发布

DB35/T1779—2018

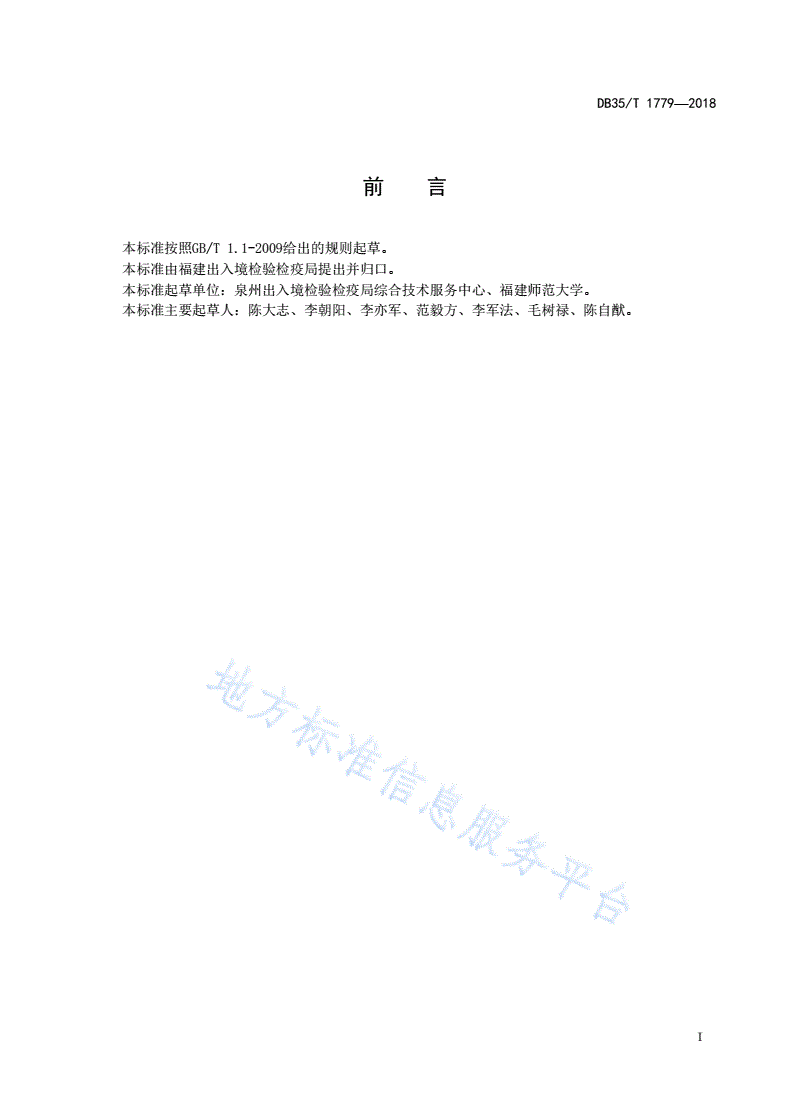

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由福建出入境检验检疫局提出并归口。

本标准起草单位：泉州出入境检验检疫局综合技术服务中心、福建师范大学。

本标准主要起草人：陈大志、李朝阳、李亦军、范毅方、李军法、毛树禄、陈自猷。

I

DB35/T1779—2018

足底压力分布测试方法

1范围

本标准规定了使用平板式足底压力分布测试系统测试裸足足底压力分布和使用鞋垫式足底压力分

布测试系统测试穿着测试鞋后足底压力分布的测试方法。

本标准适用于各种运动步态的足底压力分布测试。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2703鞋类术语

QB/T4333鞋类合脚性评价方法

3术语和定义

GB/T2703界定的术语和定义适用于本文件。

4试验原理

4.1平板式足底压力分布测试系统

测力传感器均匀分布于测试平板内部，足底承受的重力作用于测试平板，测力传感器对其所受压力

进行采集，解析系统再对其采集的压力进行计算、显示和输出，获得足底各区域的压力数据。

4.2鞋垫式足底压力分布测试系统

测力传感器均匀分布于鞋垫内部，足底承受的重力作用于测试鞋垫，测力传感器对其所受压力进行

采集，解析系统再对其采集的压力进行计算、显示和输出，获得足底各区域的压力数据。

5设施、仪器和材料

5.1跑道

供地面跑步试验的跑道,宽度不小于0.8m，长度不小于15m。跑道的材料及表面情况根据测试鞋的

穿着用途确定。常用的跑道材料有塑胶、水泥、瓷砖、大理石等。

5.2平板式足底压力分布测试系统

5.2.1系统构成

平板式足底压力分布测试系统由足底压力分布测试平板系统、解析软件系统和计算机等组成。

1

DB35/T1779—2018

5.2.2足底压力分布测试平板

足底压力分布测试平板系统由足底压力分布测试平板、数据在线传送装置、连接电缆线等
