DB41/T 826-2013 公路结构物耐久性混凝土技术规范

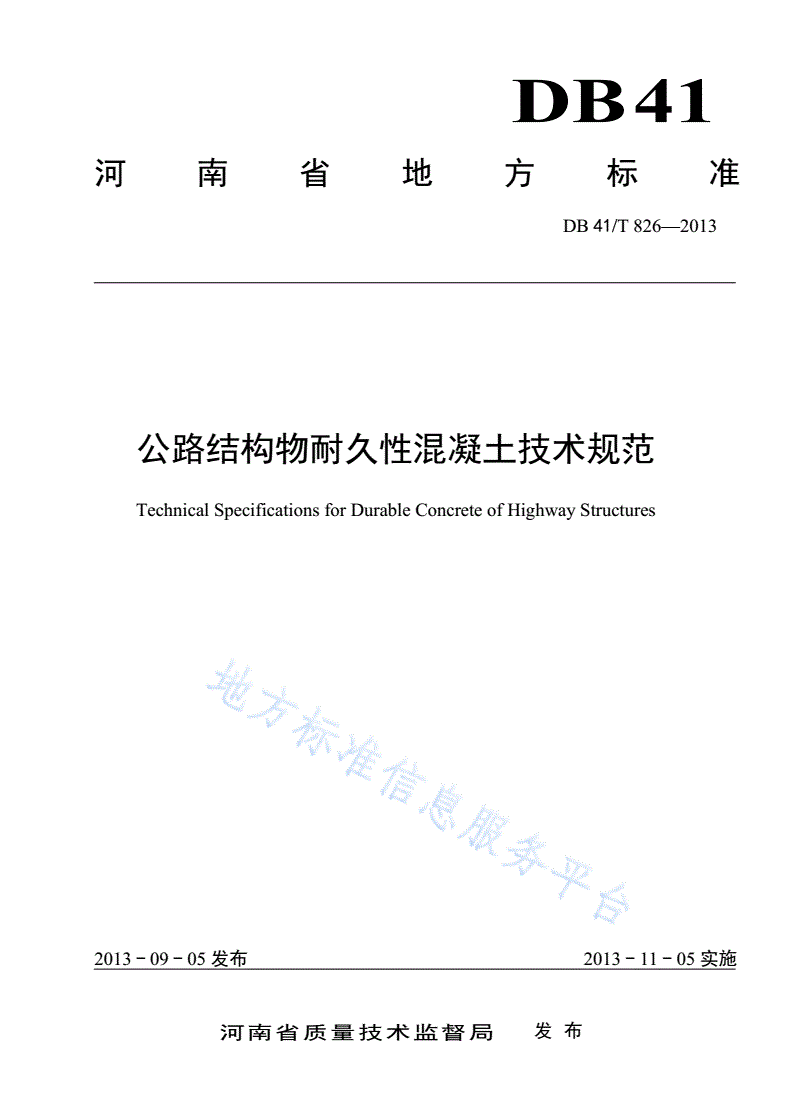

DB41

河南省地方标准

DB41/T826—2013

公路结构物耐久性混凝土技术规范

TechnicalSpecificationsforDurableConcreteofHighwayStructures

2013-09-05发布2013-11-05实施

河南省质量技术监督局发布

DB41/T826—2013

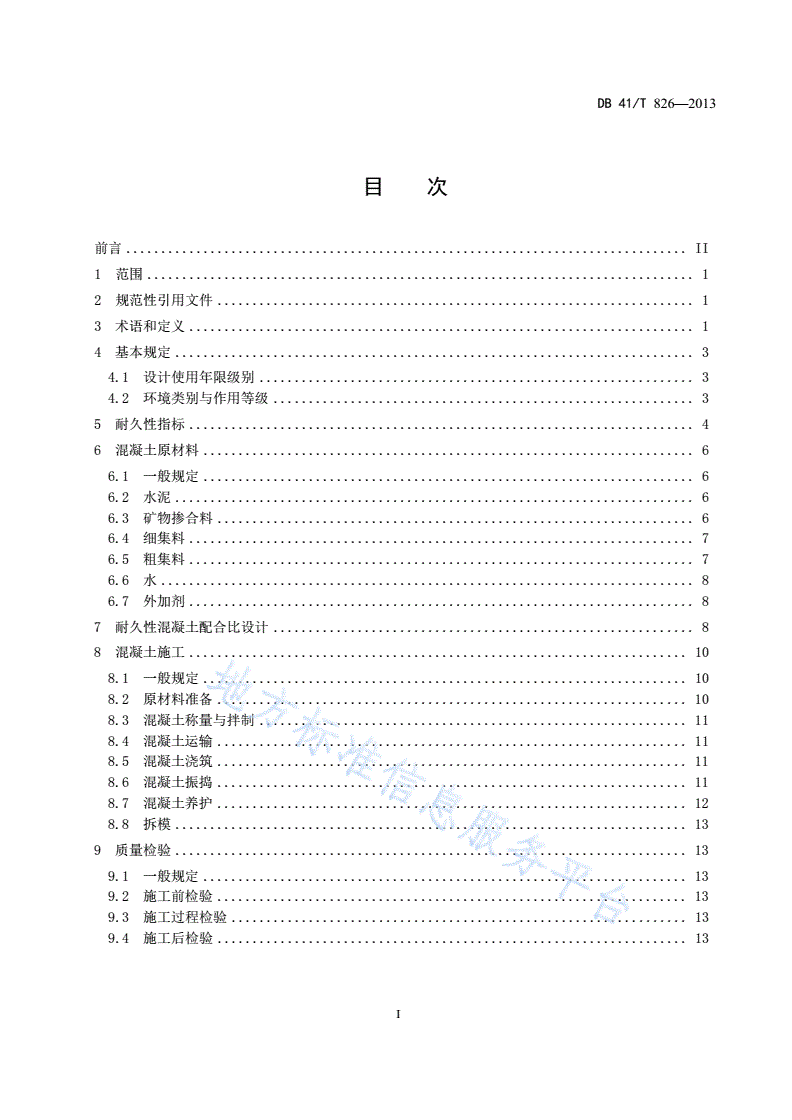

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本规定..........................................................................3

4.1设计使用年限级别..............................................................3

4.2环境类别与作用等级............................................................3

5耐久性指标........................................................................4

6混凝土原材料......................................................................6

6.1一般规定......................................................................6

6.2水泥..........................................................................6

6.3矿物掺合料....................................................................6

6.4细集料........................................................................7

6.5粗集料........................................................................7

6.6水............................................................................8

6.7外加剂........................................................................8

7耐久性混凝土配合比设计............................................................8

8混凝土施工.......................................................................10

8.1一般规定.....................................................................10

8.2原材料准备...................................................................10

8.3混凝土称量与拌制.............................................................11

8.4混凝土运输...................................................................11

8.5混凝土浇筑...................................................................11

8.6混凝土振捣...................................................................11

8.7混凝土养护...................................................................12

8.8拆模.........................................................................13

9质量检验.........................................................................13

9.1一般规定.....................................................................13

9.2施工前检验...................................................................13

9.3施工过程检验.................................................................13

9.4施工后检验...................................................................13

I

DB41/T826—2013

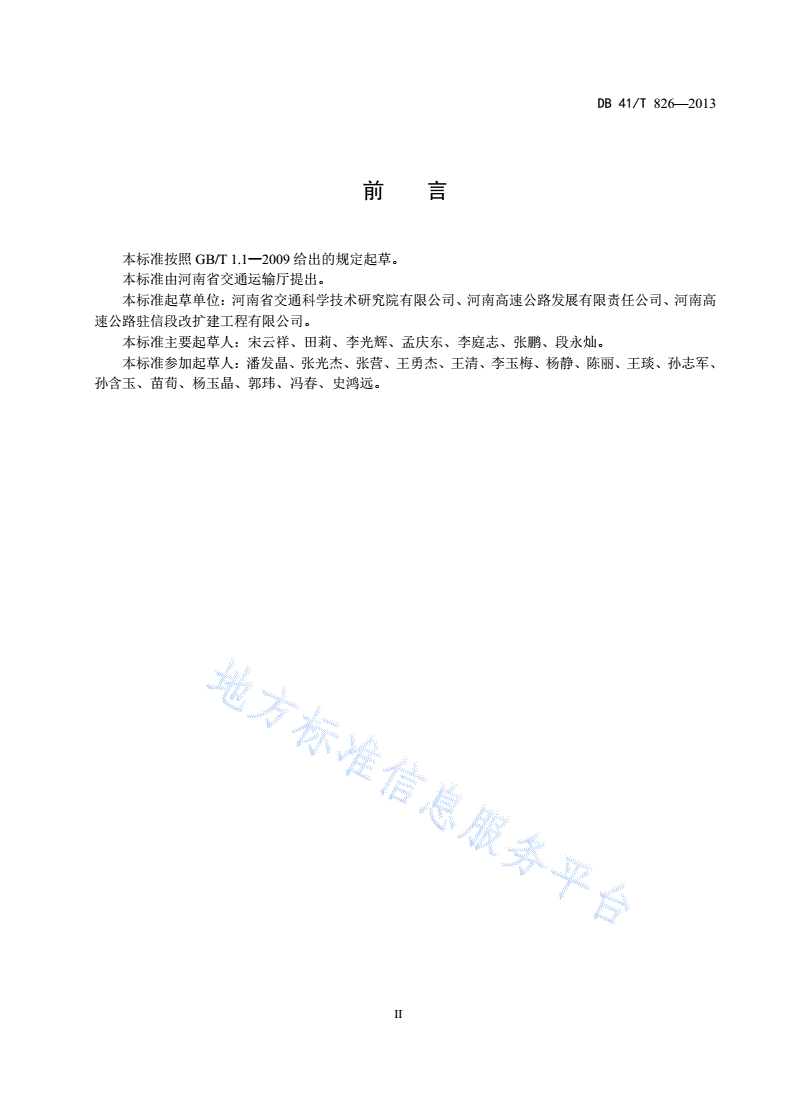

前言

本标准按照GB/T1.1—2009给出的规定起草。

本标准由河南省交通运输厅提出。

本标准起草单位：河南省交通科学技术研究院有限公司、河南高速公路发展有限责任公司、河南高

速公路驻信段改扩建工程有限公司。

本标准主要起草人：宋云祥、田莉、李光辉、孟庆东、李庭志、张鹏、段永灿。

本标准参加起草人：潘发晶、张光杰、张营、王勇杰、王清、李玉梅、杨静、陈丽、王琰、孙志军、

孙含玉、苗荀、杨玉晶、郭玮、冯春、史鸿远。

II

DB41/T826—2013

公路结构物耐久性混凝土技术规范

1范围

本标准规定了公路结构物混凝土的耐久性指标、原材料技术指标、耐久性混凝土配合比设计、施工

要求及质量检验。

本标准适用于河南省公路工程中的桥梁、涵洞及隧道等结构物耐久性混凝土，不适用于轻骨料混凝

土及其它特种混凝土。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB175通用硅酸盐水泥

GB/T176水泥化学分析方法

GB/T1596用于水泥和混凝土中的粉煤灰

GB/T8074水泥比表面测定方法

GB8076混凝土外加剂

GB/T14684建设用砂

GB/T14685建设用卵石、碎石

GB/T50080普通混凝土拌和物性能试验方法标准

GB/T50082普通混凝土长期性能和耐久性能试验方法标准

JC/T420水泥原料中氯离子的化学分析方法

JGJ55普通混凝土配合比设计规程

JTGE42公路工程集料试验规程

JTG/TF50公路桥涵施工技术规范

JTGF80/1公路工程质量检验评定标准

3术语和定义

下列术语和定义适用于本文件。

3.1

环境作用environmentalaction

温、湿度及其变化以及二氧化碳、氧、盐、酸等环境因素对混凝土结构的作用。

3.2

胶凝材料binder

混凝土中水泥和活性矿物掺合料的总称。

1

DB41/T826—2013

3.3

胶凝材料用量bindercontent

每立方米混凝土中水泥用量和活性矿物掺合料用量之和。

3.4

水胶比watertobinderratio

混凝土拌合物中用水量与胶凝材料用量的质量比。

3.5

矿物掺合料掺量percentageofmineraladmixture

混凝土中矿物掺合料用量占胶凝材料用量的质量百分比。

3.6

含气量concreteaircontent

混凝土中气泡体积与混凝土总体积的比值。对于采用引气工艺的混凝土，气泡体积包括掺入引气剂

后形成的气泡体积和混凝土拌合过程中挟带的空气体积。

3.7

碱集料反应alkali-aggregatereaction

水泥、外加剂等混凝土组成物及环境中的碱与集料中碱活性矿物在潮湿环境下缓慢发生并导致混凝

土开裂破坏的膨胀反应。

3.8

电通量passedelectriccharge

在一定条件下通过混凝土规定截面积的电荷总量，用于评价混凝土抵抗离子或水等介质向内渗透的

能力。

3.9

氯离子在混凝土中的扩散系数chloridediffusioncoefficient

描述混凝土孔隙水中氯离子从高浓度区向低浓度区扩散过程的参数，用于评价混凝土抗氯离子侵蚀

的能力。

3.10

抗冻等级resistanceclasstofreezing-thawing

用快冻法测得的最大冻融循环次数来划分的混凝土抗冻性能等级，用于评价混凝土抵抗冻融循环破

坏的能力。

3.11

抗硫酸盐侵蚀等级resistanceclasstosulphatephysicalattack

用抗硫酸盐侵蚀试验方法测得的最大干湿循环次数来划分的混凝土抗硫酸盐侵蚀性能等级，用于评

价混凝土抵抗化学侵蚀破坏的能力。

2

DB41/T826—2013

3.12

碱含量alkalicontent

混凝土碱含量是指混凝土中等当量氧化钠的含量，以kg/m3计；混凝土原材料的碱含量是指原材料

中等当量氧化钠的含量，以质量百分率计。等当量氧化钠含量是指氧化钠与0.658倍的氧化钾之和。

3.13

氯离子含量chloridecontent

氯离子含量是指混凝土中各种原材料的氯离子含量之和，以其与胶凝材料用量的质量比表示。

4基本规定

4.1设计使用年限级别

4.1.1公路结构物混凝土的使用年限级别应按表1进行划分。

表1公路结构物混凝土的使用年限级别

级别名称适用范围设计使用年限

特大型桥涵、隧道，立交桥枢纽，二级以上（含

一重要基础设施工程不低于100年

二级）公路上的桥涵等

三级公路上的大型桥涵，其它等级公路上的桥

二一般基础设施工程不低于50年

涵，其它基础设施工程等

4.2环境类别与作用等级

4.2.1公路结构物混凝土所处环境类别可分为一般环境、冻融环境、氯化物环境及化学侵蚀环境。

4.2.2不同类别环境的作用等级应按表2、3、4所列环境条件特征进行划分。

表2冻融环境对混凝土结构的作用等级

环境作用等级环境作用等级结构构件示例

微冻地区的无盐环境+混凝土高度饱水微冻地区的水位变动区构件和频繁受雨淋的构件水平表面

D1

寒冷地区的无盐环境+混凝土中度饱水寒冷地区的水位变动区构件和频繁受雨淋的构件竖向表面

寒冷地区的无盐环境+混凝土高度饱水寒冷地区的水位变动区构件和频繁受雨淋的构件水平表面

有氯盐微冻地区的水位变动区构件和频繁受雨淋的构件的

微冻地区的有盐环境+混凝土高度饱水

D2水平表面

寒冷地区的有盐环境+混凝土中度饱水有氯盐寒冷地区受雨淋构件的竖向表面

有氯盐寒冷地区的水位变动区构件和频繁受雨淋的构件水

寒冷地区的有盐环境+混凝土高度饱水

D3平表面

注1：寒冷地区和微冻地区是根据其最冷月的平均气温划分的。微冻地区、寒冷地区最冷月的平均气温t分别为：-3℃

≤t≤2.5℃和-8℃<t<-3℃；

注2：中度饱水指冰冻前偶受水或受潮，混凝土内饱水程度不高；高度饱水指冰冻前长期或频繁接触水或湿润土体，

混凝土内高度水饱和；

注3：无盐或有盐指冻结的水中是否含有盐类，包括除冰盐或其他盐类。

3

DB41/T826—2013

表3氯化物环境对混凝土结构的作用等级

环境作用等级环境条件特征结构构件示例

四周浸没于含氯化物水中地下水中构件

L1

处于水位变动区，或部分暴露于大气、部分在地下水土中

接触低浓度氯离子水体，且有干湿交替

的构件

受除冰盐水溶液轻度溅射作用桥梁护栏，桥墩

L2

处于水位变动区，或部分暴露于大气、部分在地下水土中

接触中等浓度氯离子水体，且有干湿交替
