DB45/T 2713-2023 消防安全标识设置规范

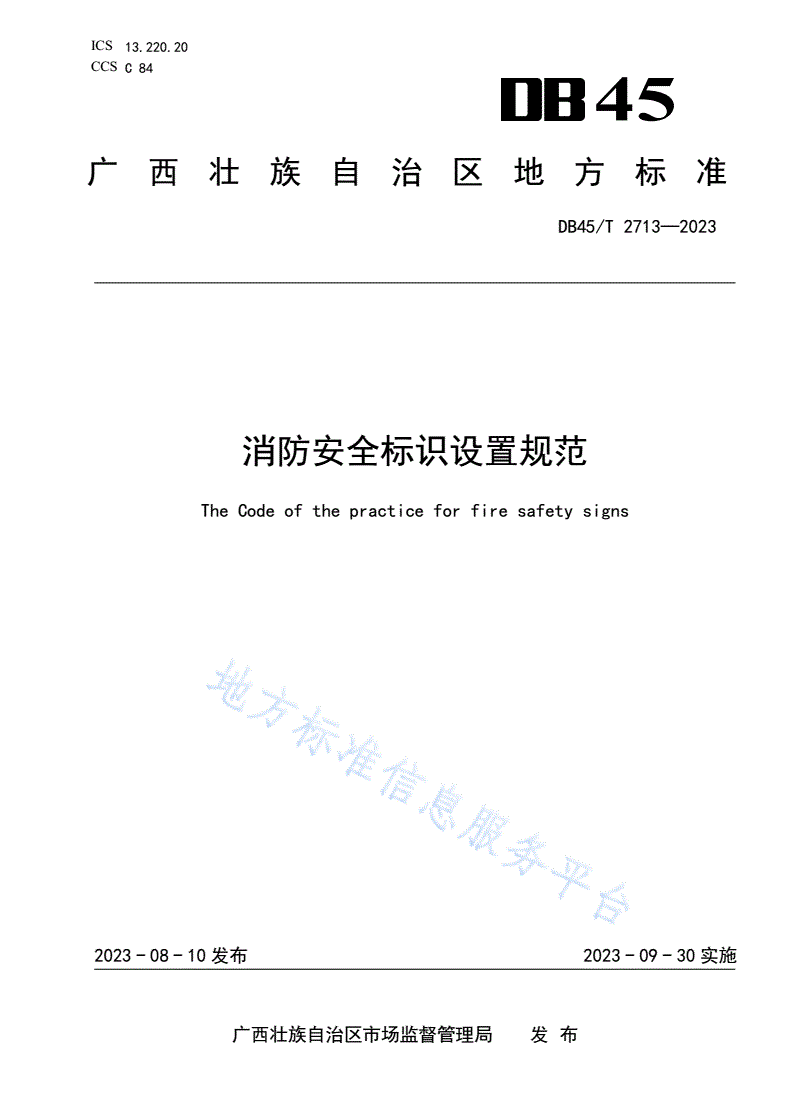

ICS13.220.20

CCSC84

45

广西壮族自治区地方标准

DB45/T2713—2023

消防安全标识设置规范

TheCodeofthepracticeforfiresafetysigns

2023-08-10发布2023-09-30实施

广西壮族自治区市场监督管理局发布

DB45/T2713—2023

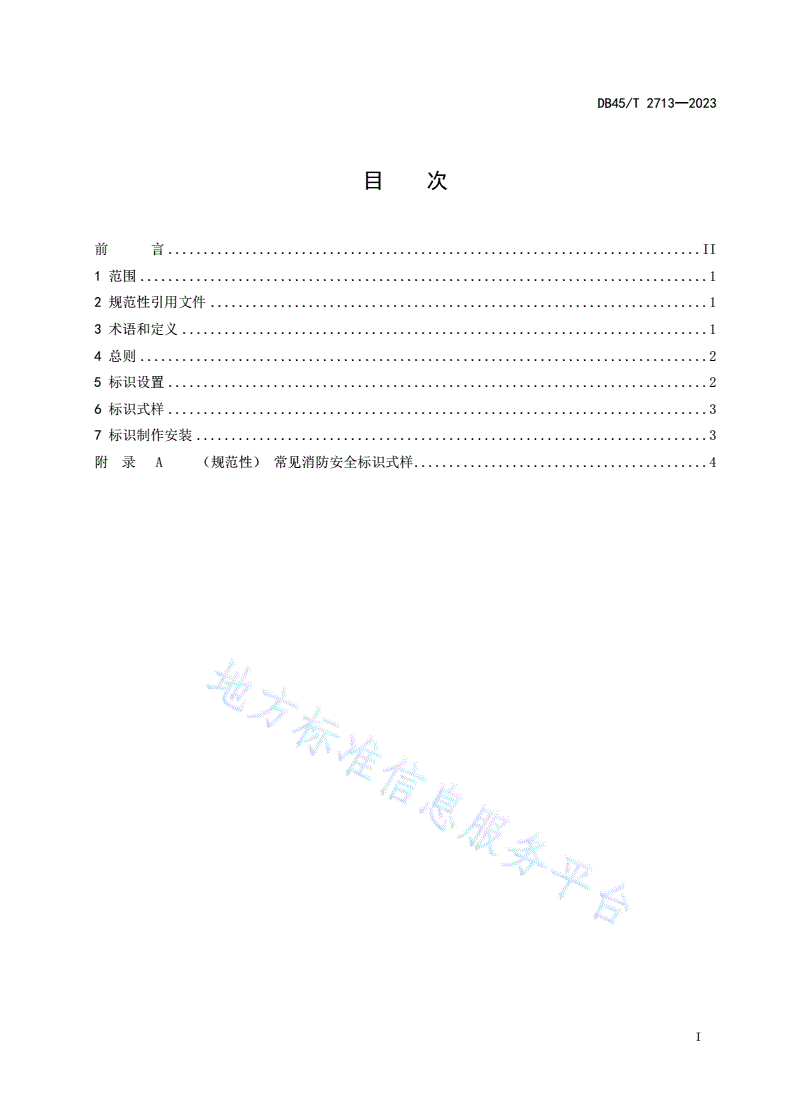

目次

前言............................................................................II

1范围.................................................................................1

2规范性引用文件.......................................................................1

3术语和定义...........................................................................1

4总则.................................................................................2

5标识设置.............................................................................2

6标识式样.............................................................................3

7标识制作安装.........................................................................3

附录A（规范性）常见消防安全标识式样..........................................4

I

DB45/T2713—2023

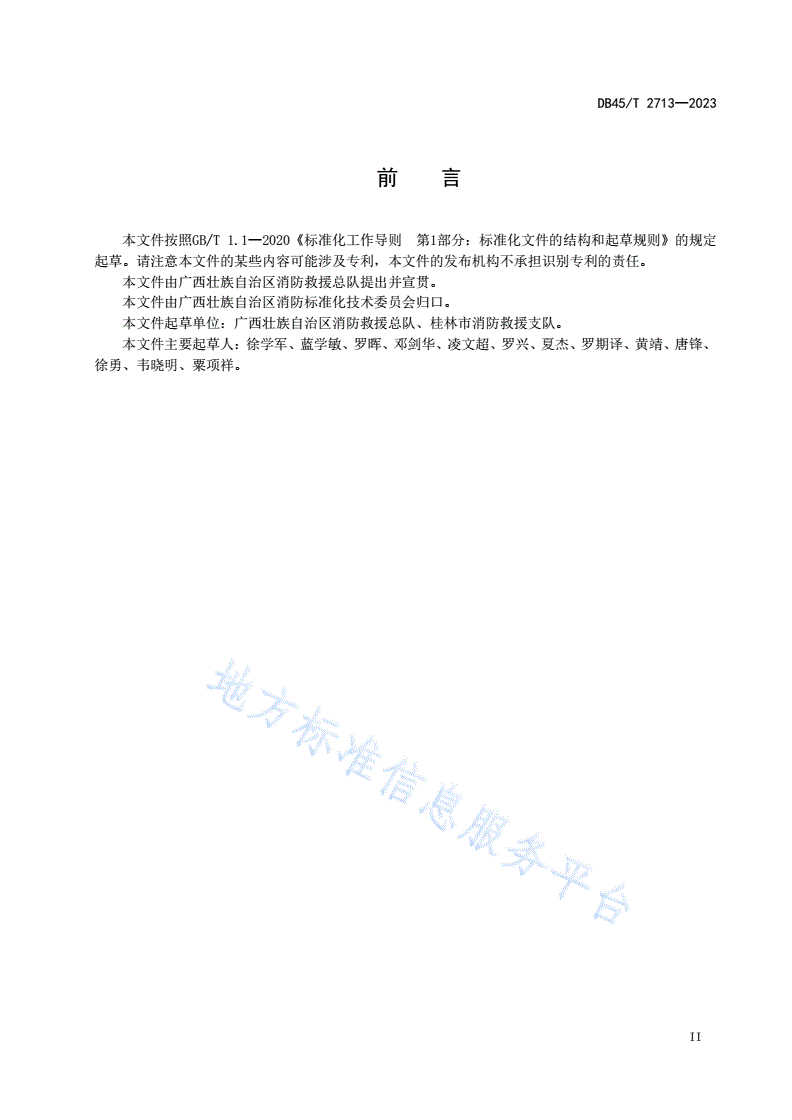

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。

本文件由广西壮族自治区消防救援总队提出并宣贯。

本文件由广西壮族自治区消防标准化技术委员会归口。

本文件起草单位：广西壮族自治区消防救援总队、桂林市消防救援支队。

本文件主要起草人：徐学军、蓝学敏、罗晖、邓剑华、凌文超、罗兴、夏杰、罗期译、黄靖、唐锋、

徐勇、韦晓明、粟项祥。

II

DB45/T2713—2023

消防安全标识设置规范

1范围

本文件界定了消防安全标识设置的术语和定义，规定了消防安全标识设置的总则、标识设置、标识

样式、标识制作安装等要求。

本文件适用于广西壮族自治区行政区域内消防安全标识的设置。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB2893安全色

GB13495消防安全标志

GB17945消防应急照明和疏散指示系统

GB/T25894疏散平面图设计原则与要求

GB50016建筑设计防火规范

GB55037建筑防火通用规范

DB45/TXXXX消防车道和消防救援场地管理规范

DB45/T973—2014建筑消防设计规范第1部分南宁市民用建筑

3术语和定义

下列术语和定义适用于本文件。

3.1

消防认知标识fireidentificationsigns

说明消防设施、消防产品等名称，或消防设备用房等重要部位，便于人们识别的标识。

3.2

消防提示标识fireremindingsigns

对消防设施、消防产品等的使用方法进行提示，或对消防车道、消防车登高操作场地等重要信息进

行提示的标识。

3.3

消防引导标识fireguidingsigns

对出口、疏散楼梯、疏散方向等进行提示，起到引导作用的标识。

3.4

消防警示标识firewarningsigns

在消防安全重点部位、爆炸危险场所、火灾高危场所等区域设置的提示人们警觉的标识。

3.5

消防说明标识fireinstructionsigns

1

DB45/T2713—2023

消防安全知识的说明、消防安全的承诺等事项的标识。

4总则

4.1消防安全标识的设置应符合安全、合理、准确、一致的原则。

4.2消防安全标识分为消防认知标识、消防提示标识、消防引导标识、消防警示标识、消防说明标识，

可以合并设置。

4.3新建、改建、扩建的工程在投入使用前，应按合法的消防设计文件、国家工程建设消防技术标准

设置和本规范设置消防安全标识。

5标识设置

5.1一般规定

5.1.1根据建筑、场所的使用性质、规模等设置消防安全标识，并符合GB55037的规定。

5.1.2消防安全标识应安装在说明物上，或说明物的上方、侧方等醒目位置，与说明物之间不宜超过

300mm，且标识的正面及其邻近无妨碍视读的障碍物，确有困难设置超过300mm时应标明标识距说明物

的距离和方向。

5.1.3除特定情况外，标识不应设置在可移动的物体上，且不应设置在经常被其它物体遮挡的位置。

5.1.4易被遮挡、埋压、占用的消防设施，应划线标明操作区域或场地。

5.2消防认知标识

5.2.1消防设施、灭火器材的上方、侧方或者设施上，应设置消防认知标识。

5.2.2消防认知标识应按照相关规范标明消防设施名称，重要的控制阀门上应标明阀门名称和工作状

态(常开或常闭)。

5.2.3室内消火栓、自动喷水灭火系统、气体灭火系统等分保护区域的消防设施，应明确其保护范围。

5.2.4室外消火栓上沿应设置宽度不小于10cm的荧光红色材料，地下消火栓等设置于地下的消防设

施的标识上应标明“地下”的文字。

5.3消防提示标识

5.3.1人员密集场所主要出入口处应设总平面布局标识，标明总平面布局和室外消防设施的设置情况。

总平面布局标识设置在室内时，长和宽均不应小于0.5m，设置在室外时，长和宽均不应小于1m。

5.3.2单位建筑物与其他建（构）筑物的防火间距处应设防火间距标识，标明防火间距距离，禁止占

用。

5.3.3消防车道、消防车登高操作场地、消防救援口等位置应设置消防提示标识，消防车道、消防车

登高操作场地消防提示标识的设置应符合DB45/TXXXX的规定，消防救援口消防提示标识的设置应符合

DB45/T973—2014的规定。

5.3.4防火卷帘、消火栓、灭火器等常用消防设施器材应设消防提示标识。

5.4消防引导标识

5.4.1各楼层应设疏散平面图，标明所有的出口、横向和纵向疏散路线、观察者、楼梯、电梯、供残

障人士使用的所有特殊疏散设备、紧急消防设备及应急救援设备等位置。疏散平面图的设置应符合GB/T

25894的规定。

2

DB45/T2713—2023

5.4.2疏散平面图应固定设置在各楼层电梯、自动扶梯、疏散楼梯口，会议室等人员聚集地点，公共

场所的客房或包厢出入口以及建筑其他主要的汇合点和交叉点处。

5.4.3建筑内设置的消防疏散指示标志应符合GB50016、GB13495和GB17945的规定。

5.5消防警示标识

5.5.1在歌舞娱乐放映游艺场所、人员密集场所的主入口处应设置人数核定的消防警示标识。

5.5.2火灾时禁用的出口、楼梯、电梯应设置标明“火灾时禁止使用”的消防警示标识。

5.5.3危险场所、危险部位的室内外墙面、地面及危险设施处等适当位置应设置消防警示标识，标明

消防安全警示性和禁止性规定

5.5.4易操作失误引发火灾事故的关键设施应设置荧光性消防警示标识，标明操作方式、注意事项、

应急处置程序等内容。

5.6消防说明标识

5.6.1消防安全重点部位、易燃易爆危险场所、高危生产部位等区域应设消防说明标识，标明消防安

全法规、消防安全制度和岗位职责、操作规程和场所火灾风险类型及特点。发电机房、消防水泵房、消

防风机房等消防设备用房还应标明设备类别、编号、维护保养责任人、维护保养时间。

5.6.2人员密集场所应在主要出入口、主要疏散通道或人员聚集部位的醒目位置设置消防说明标识。

5.6.3甲乙类厂房应标明厂房的火灾危险性等级、注意事项、灭火方法及禁烟禁火标识。

5.6.4储存易燃易爆危险物品的仓库应标明储存物品的类别、品名、火灾危险性等级、储量、注意事

项、灭火方法及禁烟禁火标识。仓库应划线标明仓库墙距、垛距、主要通道、货物固定位置等。

6标识式样

6.1消防安全标识中外文标注统一采用便于识别的字体，标识的颜色应符合GB2893的规定。

6.2常见消防安全标识式样见附录A。本文件没有列举的标识，单位根据自身实际参照本文件式样制

作。

6.3本文件没有明确外文标注的，可根据需要增加外文标注。

6.4标识的尺寸按附录A的建议尺寸制作，也可根据实际需要按照图形比例进行缩放。总平面布局标

识的尺寸应符合本标准5.3.1条规定。

7标识制作安装

7.1标识牌应用坚固耐用的不燃难燃材料制作，安装稳固可靠。照明条件差的场所宜用荧光材料制作。

室外标识应采用具备防风、抗雨、耐腐蚀能力的材料制作，并具备荧光效果。

7.2消防安全标识应无毛刺和孔洞，有触电危险场所的标识牌应使用绝缘材料制作。

7.3消防安全标识应保持清晰、完整。

3

DB45/T2713—2023

A

A

附录A

（规范性）

常见消防安全标识式样

常见消防安全标识式样见表A.1。

表A.1常见消防安全标识式样

建议尺寸

序图形比例

类别图例名称（宽×高）

号（宽:高）

mm

300×150、

1消防水池2:1

200×100

消

防

水

源

300×150、

2消防水箱2:1

200×100

消

防

800×400、

认

3消防水泵房2:1600×300、

知

500×250

标

识

消

防

供300×150、

4消火栓系统水泵2:1

水200×100

设

施

400×200、

5消火栓系统水泵控制柜2:1

300×150

4

DB45/T2713—2023

表A.1常见消防安全标识式样（第2页，共8页）
