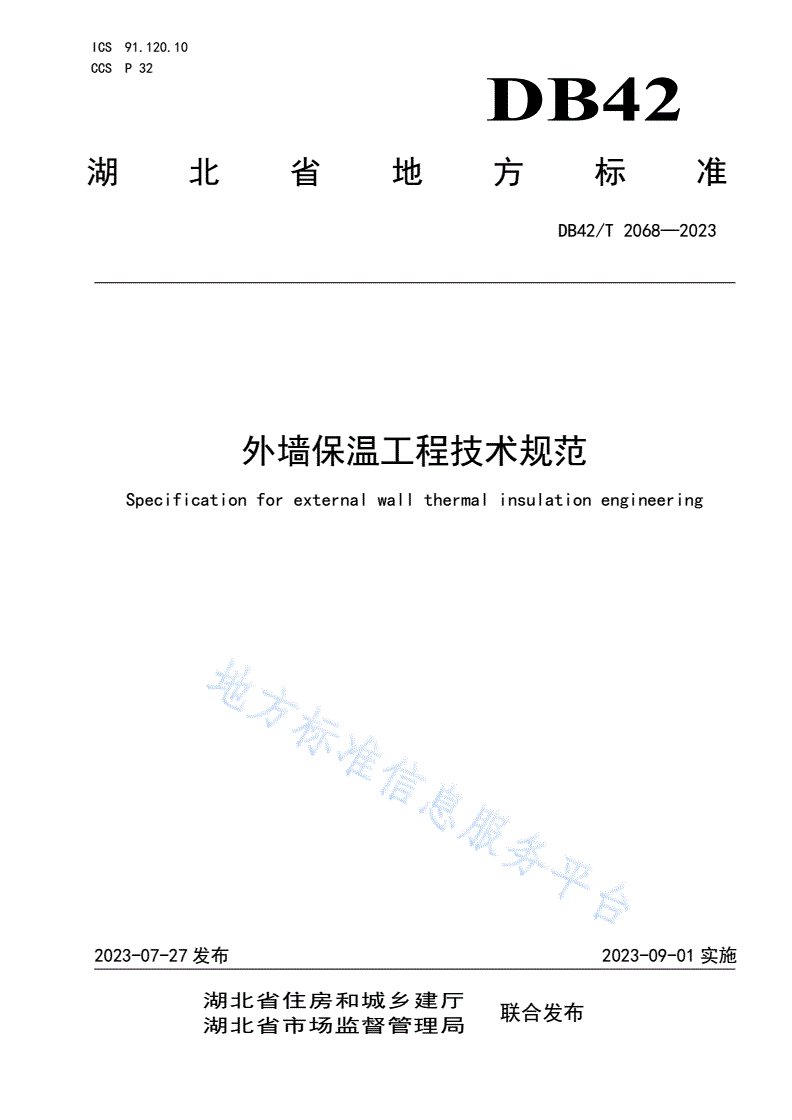

DB42/T 2068-2023 外墙保温工程技术规范

ICS91.120.10

CCSP32

DB42

湖北省地方标准

DB42/T2068—2023

外墙保温工程技术规范

Specificationforexternalwallthermalinsulationengineering

2023-07-27发布2023-09-01实施

湖北省住房和城乡建厅

联合发布

湖北省市场监督管理局

DB42/T2068—2023

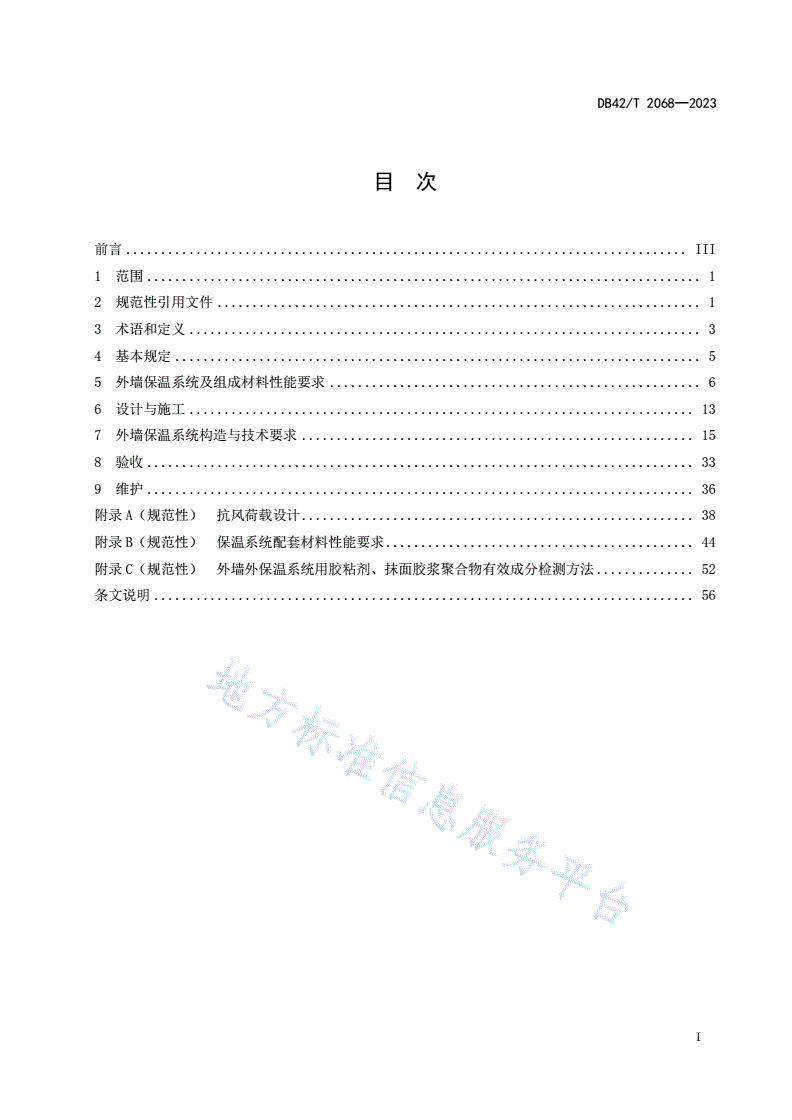

目次

前言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................3

4基本规定...........................................................................5

5外墙保温系统及组成材料性能要求.....................................................6

6设计与施工........................................................................13

7外墙保温系统构造与技术要求........................................................15

8验收..............................................................................33

9维护..............................................................................36

附录A（规范性）抗风荷载设计........................................................38

附录B（规范性）保温系统配套材料性能要求............................................44

附录C（规范性）外墙外保温系统用胶粘剂、抹面胶浆聚合物有效成分检测方法..............52

条文说明.............................................................................56

I

DB42/T2068—2023

前言

本文件按照GB/T1.1－2020《标准化工作导则第1部分：标准化文件的结构和起草规则》给出的

规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖北省住房和城乡建设厅提出并归口。

本文件起草单位：湖北省建设科技与建筑节能办公室、湖北省建筑节能协会、湖北中城科绿色建

筑研究院、武汉建筑业协会、湖北卓宝建筑节能科技有限公司、上海圣奎塑业有限公司、武汉市建筑

节能办公室、武汉市建筑工程质量监督站、襄阳市墙体材料革新与建筑节能办公室、宜昌市建筑节能

推广中心、中信建筑设计研究总院有限公司、湖北省建筑科学研究设计院股份有限公司、武汉和创建

筑工程设计有限公司、湖北神州建材有限责任公司、湖北邱氏节能建材高新技术股份有限公司、襄阳

银达银通节能建材有限公司、汇尔杰新材料科技股份有限公司、中建三局科创发展有限公司、中冶南

方武汉建筑设计有限公司、武汉方圆保温材料有限公司、四川威尔达节能科技有限公司、中国十五冶

金建设集团有限公司、固克节能科技股份有限公司、湖北惠誉三木科技有限公司、武汉建工新兴建材

绿色产业科技有限公司、武汉市青山区城市建设综合开发（集团）有限公司、湖北省地源洁能工程有

限公司、山东君鹏节能科技有限公司、武汉赛凯龙节能科技发展有限公司、武汉鼎华源保温节能技术

有限公司、富思特新材料科技发展股份有限公司、美好建筑装配科技有限公司、北京奥克森节能环保

科技有限公司。

本文件主要起草人：阮帆、彭德柱、陈桂营、童明德、何洪普、张铭、徐漫、刘丙强、程玉平、

汤小亮、刘柯、谢静、顾亚静、罗克佐、王敏、陈钢、周剑、温艳岗、杨玉环、李辉、郑旭、詹君宇、

赵长国、李露、邱杰儒、胡奇、易炎华、薛宙、郭清、刘记雄、朱苗苗、刘海宁、邓超、张高升、袁

斐、秦炜炜、李景龙、陶步黎、柳志威、但良波、冯军、蒋文涛、徐凤华、向银华、谭园、纪大刚、

孙金金、王朝晖、杨世涛、张伟峰、阮飞、涂文磊、汪磊、黄涛、梅振力、张绍辰、赵芳、田妮妮、

宋星见、徐杨军。

本文件实施应用中的疑问，可咨询湖北省住房和城乡建设厅，联系电话：027-68873088，邮箱：

；对本文件的有关修改意见建议请反馈至湖北省建筑节能协会，联系电话：027-

68873394，邮箱：717126909@。

III

DB42/T2068—2023

外墙保温工程技术规范

1范围

本文件规定了外墙保温工程的基本规定、外墙保温系统及组成材料、设计与施工、系统构造与技

术要求、验收、维护。

本文件适用于新建、改建和扩建的民用建筑外墙保温工程。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB/T228.1金属材料拉伸试验第1部分：室温试验方法

GB/T1220不锈钢棒

GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱

GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱等标准

GB/T3098.19紧固件机械性能抽芯铆钉

GB/T3280不锈钢冷轧钢板和钢带

GB/T4226不锈钢冷加工钢棒

GB/T4237不锈钢热轧钢板和钢带

GB6566建筑材料放射性核素限量

GB23864防火封堵材料

GB/T24267建筑用阻燃密封胶

GB/T24498建筑门窗、幕墙用密封胶条

GB/T25975建筑外墙外保温用岩棉制品

GB/T50002建筑模数协调标准

GB50003砌体结构设计规范

GB50009建筑结构荷载规范

GB50010混凝土结构设计规范

GB50011建筑抗震设计规范

GB50016建筑设计防火规范

GB50118民用建筑隔声设计规范

GB50176民用建筑热工设计规范

GB50189公共建筑节能设计标准

GB50203砌体结构工程施工质量验收规范

GB50204混凝土结构工程施工质量验收规范

GB50210建筑装饰装修工程质量验收规范

GB50300建筑工程施工质量验收统一标准

1

DB42/T2068—2023

GB50325民用建筑工程室内环境污染控制标准

GB50411建筑节能工程施工质量验收标准

GB50666混凝土结构工程施工规范

GB50720建设工程施工现场消防安全技术规范

GB/T50905建筑工程绿色施工规范

GB/T51231装配式混凝土建筑技术标准

GB55015建筑节能与可再生能源应用通用规范

GB55016建筑环境通用规范

GB55030建筑与市政工程防水通用规范

GB55032建筑与市政工程施工质量控制通用规范

GB55037建筑防火通用规范

JC/T647泡沫玻璃绝热制品

JC/T907混凝土界面处理剂

JC/T2493建筑用免拆复合保温模板

JG/T73不锈钢建筑型材

JG/T287保温装饰板外墙外保温系统材料

JG/T366外墙保温用锚栓

JG/T378冷轧高强度建筑结构用薄钢板

JG/T511建筑用发泡陶瓷保温板

JG/T561预制保温墙体用纤维增强塑料连接件

JGJ1装配式混凝土结构技术规程

JGJ3高层建筑混凝土结构技术规程

JGJ/T110建筑工程饰面砖粘结强度检验标准

JGJ114钢筋焊接网混凝土结构技术规程

JGJ144外墙外保温工程技术标准

JGJ162建筑施工模板安全技术规程

JGJ214铝合金门窗工程技术规范

JGJ/T220抹灰砂浆技术规程

JGJ/T235建筑外墙防水工程技术规程

JGJ/T261外墙内保温工程技术规程

JGJ289建筑外墙外保温防火隔离带技术规程

JGJ/T350保温防火复合板应用技术规程

JGJ376建筑外墙外保温系统修缮标准

JGJ/T451内置保温现浇复合剪力墙技术标准

JGJ/T458预制混凝土外挂墙板应用技术标准

JGJ/T480岩棉薄抹灰外墙外保温工程技术标准

DB42/T559低能耗居住建筑节能设计标准

DB42/T743高性能蒸压砂加气混凝土砌块墙体自保温系统应用技术规程

DB42/T1044装配整体式混凝土剪力墙结构技术规程

DB42/T1107保温装饰板外墙外保温系统工程技术规程

DB42/T1224预制混凝土构件质量检验标准

2

DB42/T2068—2023

DB42/T1225装配式混凝土结构工程施工与质量验收规程

DB42/T1483装配整体式混凝土叠合剪力墙结构技术规程

DB42/T1776装配式建筑高性能蒸压加气混凝土板应用技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

外墙保温系统thermalinsulationsystemonexternalwalls

由保温层、防护层和固定材料组成的外墙保温构造的总称，分为外保温系统、内保温系统、自保

温系统、夹心保温系统和组合保温系统。

3.2

外墙外保温工程engineeringofexternalther-mailinsulationcompositesystem

将外墙外保温系统通过施工或安装，固定在外墙外表面上所形成的建筑构造实体，简称外墙外保

温工程。

3.3

保温结构一体化技术integratedexternalwallinsulationsystem

通过利用连接件将保温材料置于预制混凝土墙体中，或利用保温板反打一体化预制，或保温模板

一体化现浇等安全可靠技术，实现墙体和保温同步施工、保温材料和混凝土主墙体结合成有机整体的

墙体保温技术。

3.4

预制混凝土夹心保温外墙板系统precastconcretesandwichthermalinsulationexterior

wallsystem

在墙厚方向，采用内外叶预制钢筋混凝土墙板，中间夹保温材料，通过连接件相连而成的钢筋混

凝土复合墙板系统。

3.5

预制夹心保温外墙板precastconcretesandwichcompositeshearwall

采用工厂化预制工艺，以普通钢筋混凝土为基材，兼具保温性能的承重或非承重预制外墙板。

3.6

预制混凝土反打保温外墙板系统precastconcreteanti-beatingthermalinsulation

exteriorwallsystem

在生产预制混凝土外墙板或构件时，先将保温板安装在构件模框内的底板上，并在保温板与后浇

混凝土之间设置连接件，保温板上方绑扎墙体钢筋、浇筑混凝土，将保温层与混凝土主墙体一体化预

制成型的保温与结构一体化的外墙保温系统。

3

DB42/T2068—2023

3.7

免拆复合保温模板现浇混凝土墙体保温系统casl-in-situconcretewallsystemonthermal

insulationtemplatefreefromdemolition

以免拆复合保温模板作为基层墙体的外保温层，由现浇混凝土墙体、保温层、找平层、抗裂抹面

层和饰面层等共同组成，辅以专用连接件与现浇墙体可靠固定，保温层与结构墙体同步施工完成的无

空腔复合墙体保温系统。

3.8

高性能蒸压加气混凝土砌块（板）墙体自保温系统self-insulationsystemofhigh

performanceautoclavedaeratedconcreteblock（slabs）wall

由高性能蒸压加气混凝土砌块（板）自保温墙体、热桥部位（混凝土梁、异型柱、柱）保温措

施、不同材料交接面防裂处理措施所构成的外墙保温系统，该系统外墙能够满足建筑节能设计标准对

墙体热工性能的要求。

3.9

保温装饰板外墙外保温系统externalthermalinsulationsysteminsulationofdecorative

compositepanelsystem

由保温装饰板、胶粘剂、专用锚栓及固定卡件、填缝、密封材料等组成，置于建筑物外墙外侧、

集建筑保温、装饰、防火、防水等功能于一体的构造总称。

3.10

保温板薄抹灰外墙外保温系统externalthermalinsulationsystembasedoninsulation

board

以保温板（有机保温板或无机保温板）或岩棉条为保温层、胶粘剂和锚栓等为保温板固定材料、

用耐碱玻璃纤维网格布增强的抹面胶浆为抹面层、涂料或饰面砂浆为饰面层等组成，固定于外墙外表

面的非承重保温构造的总称。

3.11

外墙内保温系统interiorthermalinsulationsystemonexternalwalls

主要由保温层、防护层和固定材料组成，用于外墙内侧表面起保温作用的系统，简称内保温系统。

3.12

无机复合聚苯保温板insulationboardmadeofinorganicmaterialscomposite

polystyrene

以聚苯乙烯泡沫颗粒或板材为保温基体，使用硅酸盐水泥为主的无机胶凝材料复合制成的燃烧性

能等级为A（A2）级的匀质板状不燃制品。

3.13

岩棉条复合板rockwoolcladpanels

4

DB42/T2068—2023

以岩棉条作为保温芯材，按照一定尺寸排列拼装，采用双面涂刮抹面胶浆并通过滚压复合耐碱玻

璃纤维网格布，或采用双面喷涂聚氨酯胶并通过滚压、热固复合纤维增强聚合物水泥砂浆卷材，在工

厂内制成的、具有保温隔热和防火功能的，且不带饰面装饰层的保温板材。

3.14

免拆复合保温模板thermalinsulationfreefromdemolitiontemplate

由一种或者多种保温材料作为芯材，以不燃材料为外防护面层，经工厂化预制，在现浇混凝土构

件施工中起模板支承和保温隔热作用的模板，简称免拆保温模板。

3.15

保温系统供应商supplierofinsulationsystems

具有生产、采购、供应、技术和质量保障的特征，有一定生产规模和保温系统的技术研发服务能

力、系统材料供货能力、质量保障能力的供应商。

4基本规定

4.1外墙保温工程应符合下列规定：

a)能适应基层墙体的正常变形而不产生裂缝或空鼓；

b)能长期承受自重、风荷载和室外气候的反复作用而不产生有害的变形和破坏；

c)在正常使用中或抗震设防烈度下不发生脱落；

d)具有防止火灾危害的能力；

e)具有防止水渗透性能；

f)各组成部分具有物理—化学稳定性；

g)在受到生物侵害（鼠害、虫害等）时，具有防生物侵害性能；

h)内保温所有组成材料符合GB55016、GB50325和GB6566的规定。

4.2外保温系统的各组成材料及配套部品应彼此相容并具有防腐性，且符合以下规定：

a)外保温系统组成材料应具有耐久性，并与系统耐久性相匹配；

b)外保温系统的各组成材料及配套部品应由保温系统供应商成套供应；

c)外保温系统组成材料燃烧性能应符合GB55037、GB50016及国家和本省相关政策法规的规

定，其中保温材料燃烧性能应不低于B1级；

d)不应使用国家、行业及本省相关政策法规文件规定的禁止使用与淘汰的材料。

4.3外墙保温工程应优先选用墙体自保温系统、保温结构一体化技术，且符合以下规定：

a)框架结构宜选用高性能蒸压加气混凝土砌块（板）墙体自保温系统，且外墙热桥部位内侧保

温层厚度应不大于50㎜；

b)框架剪力墙结构宜选用保温装饰板外墙外保温系统、免拆复合保温模板现浇混凝土外墙保温

系统，可选用保温板薄抹灰外墙外保温系统；

c)剪力墙结构宜选用免拆复合保温模板现浇混凝土外墙保温系统、保温装饰板外墙外保温系统、

内置保温现浇复合剪力墙系统，可选用保温板薄抹灰外墙保温系统；

d)装配式建筑宜选用高性能蒸压加气混凝土板自保温系统、预制混凝土夹心保温外墙板系统、

预制混凝土反打保温外墙板系统；

e)外墙内保温系统仅适用于全装修建筑，其供暖空调区域保温层厚度应不大于50㎜；

5

DB42/T2068—2023

f)不应采用仅通过粘结方式固定的外墙外保温系统；

g)浆料类（含无机轻集料保温砂浆Ⅰ型、Ⅱ型）保温材料不应用于外墙外保温工程；用于外墙

内保温工程时，只能在热桥翻包、门窗洞口等局部部位及厨房、卫生间使用；

h)薄抹灰外墙保温系统应用高度应不超过100m，薄抹灰外墙外保温系统饰面层不应使用陶瓷

饰面砖；保温装饰板外保温系统应用高度宜不超过100m。

4.4外墙保温工程应按相关工程应用标准以及本文件要求进行专项设计，外墙保温工程有下列情形之

一时，应对外保温系统的安全性、适用性和耐久性进行设计、施工方案的专题技术论证。

a)工程项目抗震设防烈度大于7°。

b)选用的外墙保温系统无国家、行业和湖北省相应标准规范的。

c)选用薄抹灰外墙保温系统应用高度超过54m，选用除非透明幕墙保温系统外的其他类型外墙

外保温系统应用高度超过100m。

d)保温层厚度超过本文件的规定。

e)选用的外墙保温系统超出本文件4.3条相应规定的。

f)采用新产品、新技术、新工艺等特殊情形。

4.5规划建筑方案的建筑立面造型和规划建筑指标应考虑外墙保温工程的影响。

4.6外墙外保温工程应进行抗风荷载计算，计算方法应符合附录A的规定。

4.7外保温工程的建筑出入口应设防护篷或挑檐；采用涂装饰面外保温系统的建筑物周边人员经常活

动及容易到达的部位宜设宽度不小于2.0m的绿化阻隔带。

4.8保温工程施工质量控制应符合GB55015、GB55032和GB50411的要求；施工过程中的组织管

理、环境保护和资源节约应符合现行国家标准GB/T50905的相关规定。

4.9在正确使用和正常维护的条件下，外墙外保温工程使用年限应不少于25年，内置保温现浇复合

剪力墙系统、预制混凝土夹心保温外墙板系统、墙体自保温系统的使用年限应与建筑同寿命。

4.10不应在踩踏面安装未经结构加固的保温板装饰线条。

4.11外墙保温工程应优先选用通过认证的绿色建材。内墙粉刷宜优先选用磷石膏、脱硫石膏为原材料

生产的环保产品，不应采用氯氧镁、硫氧镁作为主要胶凝材料的墙体保温材料。

4.12装配式建筑外墙采用预制部品部件时，应采用保温结构一体化技术。

4.13外墙保温工程在执行本文件时，应与相应的国家、行业和湖北省地方标准及技术规定配套使用，

其组成材料及配套部品的技术性能与环境指标应满足现行建筑节能法律法规的规定。

5外墙保温系统及组成材料性能要求

5.1外墙保温系统及保温材料

5.1.1外墙外保温系统应进行耐候性检验。

5.1.2外墙保温系统选用的保温材料应符合表1的规定。除高性能蒸压加气混凝土砌块、高性能蒸压

加气混凝土板外，外墙外保温材料导热系数应不大于0.055W/（ｍ·K）。

6

DB42/T2068—2023

表1主要外墙保温系统及其保温材料

序号外墙保温系统类型保温材料

高性能蒸压加气混凝土砌块

1高性能蒸压加气混凝土砌块、高性能蒸压加气混凝土板

（板）墙体自保温系统

2预制混凝土夹心保温外墙板系统石墨聚苯板（GEPS）、石墨挤塑聚苯板（GXPS）、挤塑聚苯板（XPS）

3预制混凝土反打保温外墙板系统硅墨烯内置双层钢丝网复合保温板、ASG无机复合保温模板

免拆复合保温模板现浇混凝土墙

4硅墨烯内置双层钢丝网复合保温模板、ASG无机复合保温模板

体保温系统

5内置保温现浇复合剪力墙系统石墨聚苯板（GEPS）、石墨挤塑聚苯板（GXPS）、挤塑聚苯板（XPS）、聚氨酯板

保温装饰板保温芯材主要包括岩棉带、无机复合聚苯保温板、石墨聚苯板

6保温装饰板外墙外保温系统

（GEPS）

7保温板薄抹灰外墙外保温系统岩棉条复合板、岩棉条、无机复合聚苯保温板、石墨聚苯板（GEPS）

8非透明幕墙保温系统岩棉板（条）、无机复合聚苯保温板

石墨聚苯板（GEPS）、石墨挤塑聚苯板（GXPS）、无机复合聚苯保温板、岩棉板

9内保温系统

或岩棉条、泡沫玻璃板、无釉发泡陶瓷板

5.1.3高性能蒸压加气混凝土砌块（板）墙体自保温系统性能应符合DB42/T743、DB42/T1776的规

定，其中高性能蒸压加气混凝土砌块（板）强度等级应不低于A3.5，干密度级别应不大于B05，导热

系数（干态）应不大于0.11[W/（m•K）]。

5.1.4预制混凝土夹心保温外墙板系统性能应符合GB/T51231、JGJ1、JGJ/T458的相关规定。其

中外墙板用保温材料宜选用石墨聚苯板（GEPS）、石墨挤塑聚苯板（GXPS）和挤塑聚苯板（XPS），且

其性能指标应符合表2的规定。

表2石墨聚苯板（GEPS）、石墨挤塑聚苯板（GXPS）、挤塑聚苯板（XPS）性能指标

性能指标

序号项目石墨聚苯板石墨挤塑聚苯板挤塑聚苯板试验方法

（GEPS）（GXPS）（XPS）

导热系数（平均温度25℃）GB/T10294或

1≤0.033≤0.026≤0.030

W／（ｍ·K）GB/T10295

2表观密度kg／m320±2≤4825～35GB/T6343

3压缩强度MPa≥0.10≥0.15≥0.15GB/T8813

4蓄热系数W/(m2·K）≥0.36≥0.29≥0.29JGJ/T12

5垂直于板面方向的抗拉强度，MPａ≥0.10≥0.20≥0.20GB/T29906

6吸水率（体积分数）%≤3.0≤1.0≤1.0GB/T8810

7尺寸稳定性%≤0.3≤1.5≤1.5GB/T8811

断裂弯曲负荷N≥25≥120≥120

8熔结性GB/T8812.1

弯曲变形mm≥20——

9透湿系数ng／(Pa·m·s)≤4.5≤3.5≤3.5GB/T2411

10燃烧性能等级B1级B1级B1级GB8624

5.1.5预制混凝土反打保温外墙板保温系统性能应符合表3的规定，其中反打用保温板宜选用硅墨烯

内置双层钢丝网复合保温板和ASG无机复合保温模板，且性能指标应分别符合表4和表5的规定。

7

DB42/T2068—2023

表3预制混凝土反打保温外墙板保温系统性能指标

项目性能指标试验方法

经160次高温（70℃）-淋水（15℃）循环和10次加热（50℃）-

耐候性冷冻（-20℃）循环后，无可渗水裂缝、无粉化、空鼓、剥落现象。

拉伸粘结强度≥0.15MPa，破坏部位应位于保温层内。

60次循环后，系统无空鼓、剥落，无可见裂缝。拉伸粘结强度≥

耐冻融性

0.15MPa，破坏部位应位于保温层内。

JGJ144

抹面层不透水性2h不透水

水蒸气渗透阻符合设计要求

热阻符合设计要求

建筑物首层墙面及门窗

抗冲10J级

口等易受碰撞部位

击性

建筑物二层及以上墙面3J级

吸水量（浸水1h）g/m²≤500JG/T158

表4硅墨烯双层钢丝网复合保温板性能指标

项目性能指标试验方法

干密度kg/m³＞180，≤220GB/T5486

导热系数(25℃)W/(m·K)a≤0.054GB/T10294或GB/T10295

抗弯荷载N≥3000GB/T19631

压缩弹性模量MPa≥20GB/T8813

干燥收缩率mm/m≤0.3JG/T536

抗压强度MPa≥0.30GB/T5486

垂直于板面的抗拉强度MPa≥0.15GB/T29906

弯曲变形mm≥6GB/T10801.1

体积吸水率%≤6GB/T5486

软化系数≥0.8JG/T158

燃烧性能等级A(A2)级GB8624

表5ASG无机复合保温模板及组成材料性能指标

材料名称项目性能指标试验方法

面密度kg/㎡≤35JC/T2493

抗压强度MPa≥0.2GB/T5486

原强度≥0.15，破坏发生在保温芯材中

拉伸粘结强度MPa耐水强度JGJ144

≥0.08

复合保温耐冻融强度

模板

抗弯荷载N≥3000JC/T2493

抗冲击强度≥10JJGJ144

热阻㎡▪K/W符合设计要求GB/T13475

尺寸稳定性%≤0.6GB/T30806

复合保温导热系数W/(m·K)≤0.15

JGJ/T253

模板面层密度kg/m³≤1000

045级≤0.045GB/T10294或GB/T

导热系数W/(m·K)

复合保温050级≤0.05010295

模板芯材密度kg/m³≥110，≤150

JG/T536

抗压强度MPa≥0.2

8

DB42/T2068—2023

表5ASG无机复合保温模板及组成材料性能指标（续）

材料名称项目性能指标试验方法

垂直于板面方向的抗拉强度MPa≥0.15

体积吸水率%≤8

软化系数≥0.8

干燥收缩率%≤0.3
