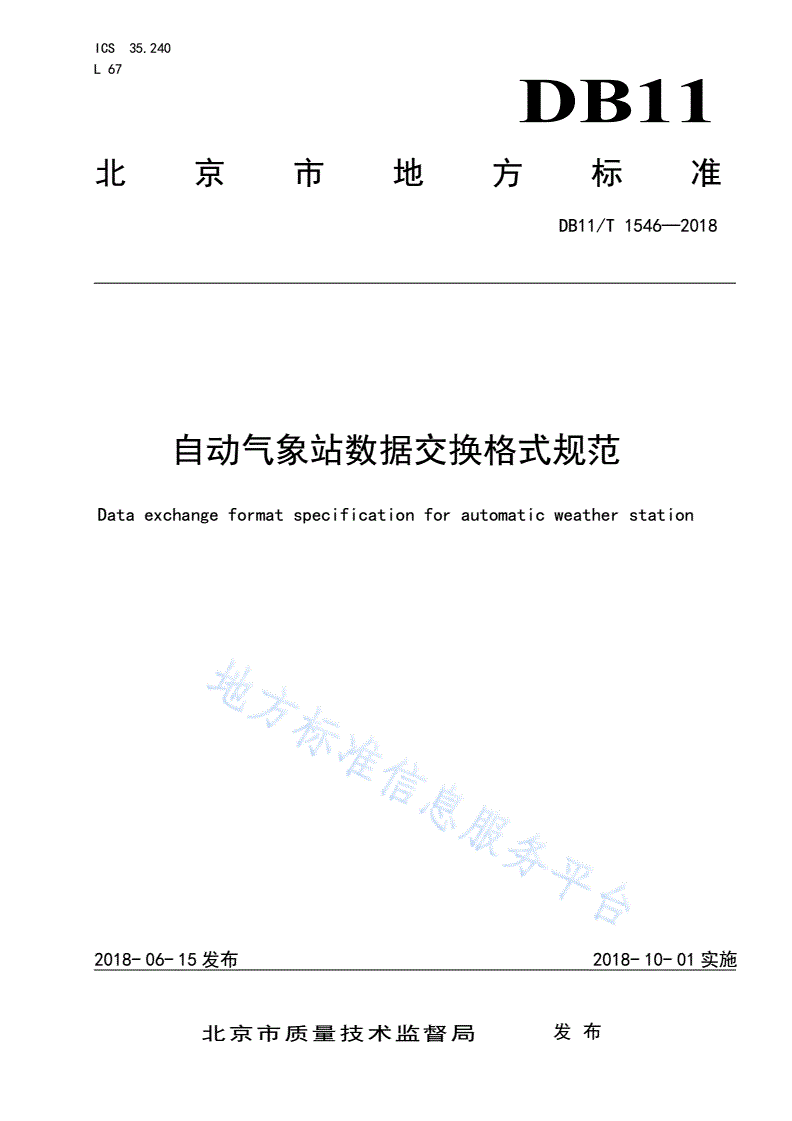

DB11/T 1546-2018 自动气象站数据交换格式规范

ICS35.240

L67

DB11

北京市地方标准

DB11/T1546—2018

自动气象站数据交换格式规范

Dataexchangeformatspecificationforautomaticweatherstation

2018-06-15发布2018-10-01实施

北京市质量技术监督局发布

DB11/T1546—2018

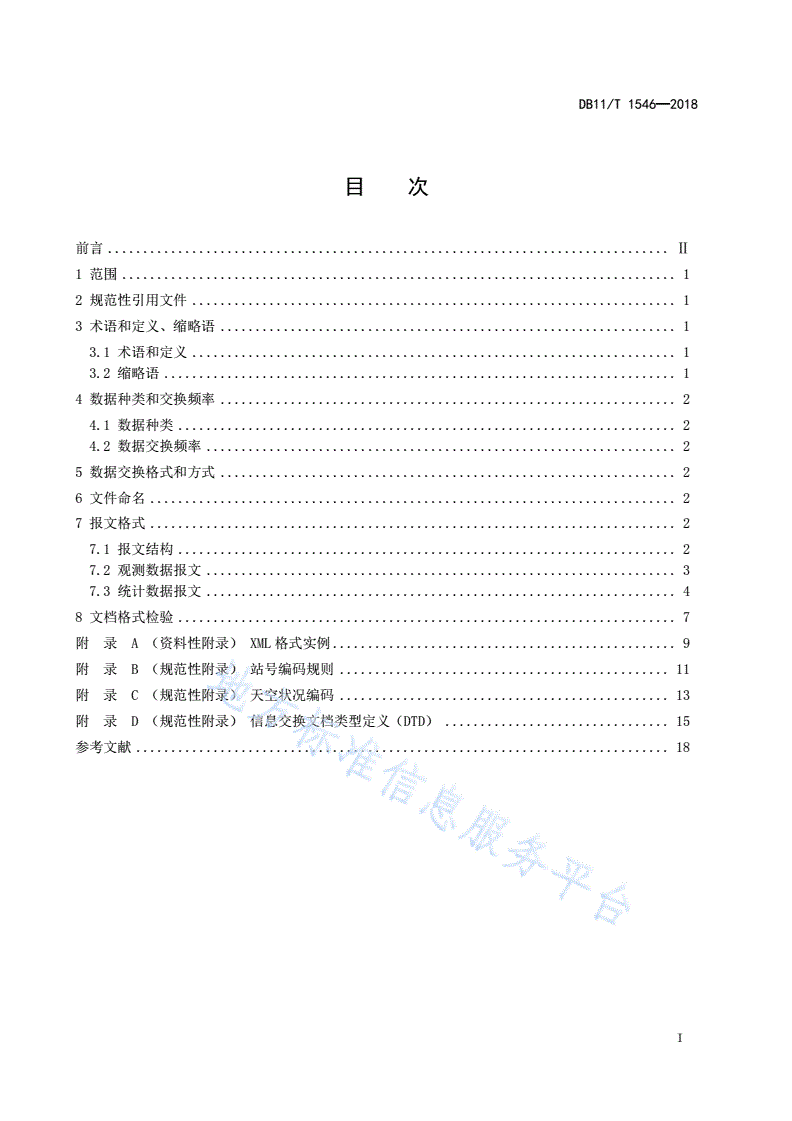

目次

前言................................................................................Ⅱ

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义、缩略语.................................................................1

3.1术语和定义.....................................................................1

3.2缩略语.........................................................................1

4数据种类和交换频率.................................................................2

4.1数据种类.......................................................................2

4.2数据交换频率...................................................................2

5数据交换格式和方式.................................................................2

6文件命名...........................................................................2

7报文格式...........................................................................2

7.1报文结构.......................................................................2

7.2观测数据报文...................................................................3

7.3统计数据报文...................................................................4

8文档格式检验.......................................................................7

附录A（资料性附录）XML格式实例.................................................9

附录B（规范性附录）站号编码规则...............................................11

附录C（规范性附录）天空状况编码...............................................13

附录D（规范性附录）信息交换文档类型定义（DTD）................................15

参考文献............................................................................18

I

DB11/T1546—2018

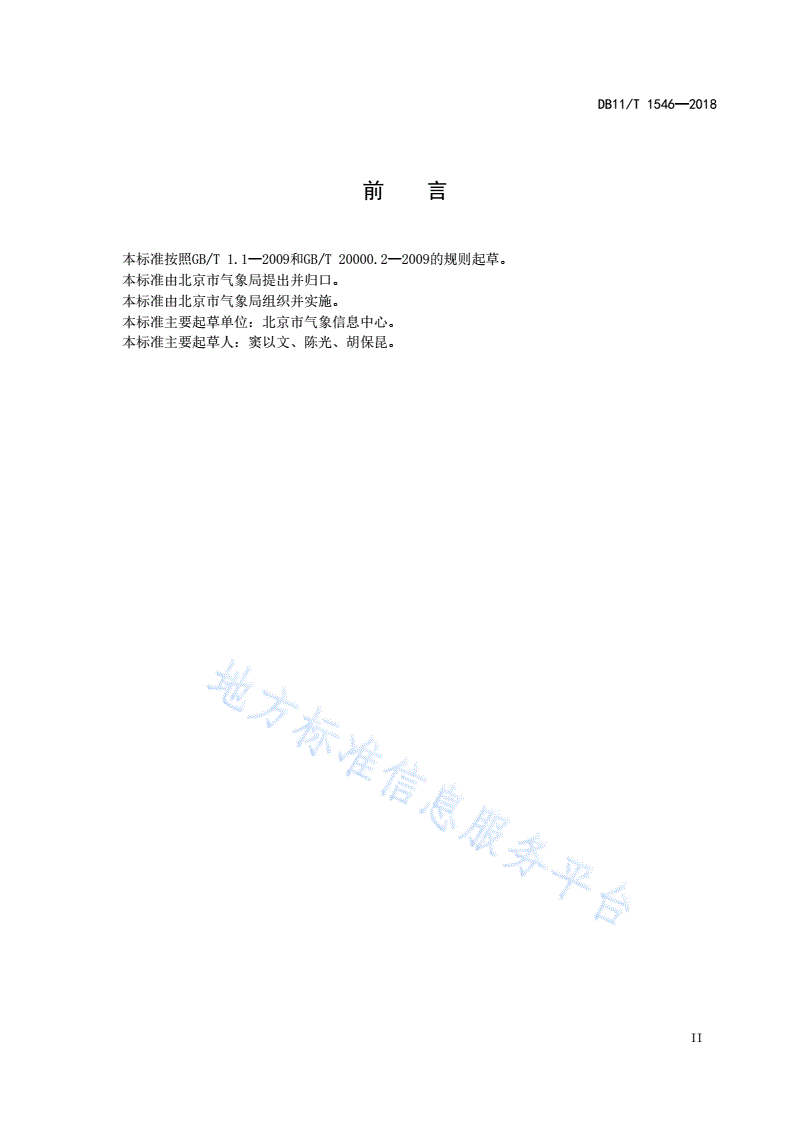

前言

本标准按照GB/T1.1—2009和GB/T20000.2—2009的规则起草。

本标准由北京市气象局提出并归口。

本标准由北京市气象局组织并实施。

本标准主要起草单位：北京市气象信息中心。

本标准主要起草人：窦以文、陈光、胡保昆。

II

DB11/T1546—2018

自动气象站数据交换格式规范

1范围

本标准规定了自动气象站气象数据种类和交换频率、报文命名、数据交换格式和方式、报文格式和

文档格式检验。

本标准适用于气象信息服务的数据交换,在北京市行政区域内实时气象数据交换或重要气象信息

服务中适用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T7027—2002信息分类和编码的基本原则与方法

GB/T7408—2005数据元和交换格式信息交换日期和时间表示方法

GB/T22164—2008公众气象服务天气图形符号

GB/T27961—2011气象服务分类术语

QX/T102—2009气象资料分类与编码

QX/T129—2011气象数据传输文件命名

3术语和定义、缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

观测数据observeddata

自动气象站观测的气温、降水、气压、风向、风速、能见度、地表温度、天空状况、雪深等数据。

3.1.2

统计数据statisticaldata

统计自动气象站观测的气温、降水、雪深等数据。

3.2缩略语

下列缩略语适用于本文件。

DTD：文档类型定义（DocumentTypeDefinition）

WMO：世界气象组织（WorldMeteorologicalOrganization）

FTP：文件传输协议（FileTransferProtocol）

1

DB11/T1546—2018

4数据种类和交换频率

4.1数据种类

4.1.1数据种类：观测数据、统计数据。

4.1.2观测数据是由自动气象站观测的气象数据。

4.1.3统计数据主要统计自动气象站观测的降水、气温、降雪等，可以统计任意时间段，缺省值为过

去3小时，6小时、12小时、24小时、固定时次08时至当日20时、固定时次20时至次日08时、固

定时次20时至次日20时、固定时次08时至次日08时。

4.2数据交换频率

数据交换频率为：5分钟、1小时。

5数据交换格式和方式

5.1数据格式应为XML，XML格式实例参见附录A。

5.2传输方式宜采用FTP。

6文件命名

文件命名应符合下列要求：

Z_SEVP_I_IIiii_YYYYMMDDhhmmss_T_x.XML

Z:固定字符，表示不符合WMO编码格式的气象数据传输标识。

SEVP：固定字符，表示决策服务、公众服务的各类产品。

I：固定字符，表示后续字段（IIiii）为观测站的区站号，附录B。

IIiii:为观测站的区站号。

YYYYMMDDhhmmss：报文发布时间，北京时间。

YYYY：年。

MM：月。

DD：日。

hh：时。

mm：分。

ss：秒。

T：表示数据类型，有两种类型，其中字母“O”：用于气象服务的观测数据；字母“S”用于气象

服务的观测数据统计。

x:表示更正报文状态，数字“0”为原始报文，数字“1”为补充，数字“2”为更正，数字“3”

为删除。

XML：固定字符，表示XML格式文档。

_：分隔符。

7报文格式

7.1报文结构

2

DB11/T1546—2018

7.1.1交换报文应分为观测数据报文和统计数据报文。

7.1.2报文包括报文头和报文体。报文头应描述站点的基本信息；报文体应描述各站点观测信息，见

图1。

图1报文结构

7.2观测数据报文

7.2.1观测数据报文头

观测数据报文头应按表1数据描述。

表1观测数据报文头数据描述

属性值说明

PflagZ_SEVP固定缺省值

Version1版本号，缺省值为1

TypeO数据类型，表示气象服务的观测资料

表示更正报文状态，数字“0”为原始报文，数字“1”为补充，数字

Correction0，1，2，3

“2”为更正，数字“3”为删除

FormatXML数据格式

DateYYYYMMDD发布日期，YYYY（年），MM（月），DD（日）

Timehhmmss发布时间，hh（时）：00～23，mm（分）：00～59，ss（秒）：00～59

LanguageENG报文体语言，英语为ENG，汉语为CHN

Serial1～M序列号，每年的第一次发送序列号为1

SendIIiii观测站的区站号，附录B

7.2.2观测数据报文体

观测数据报文体应按表2数据描述。

表2观测数据报文体数据描述

元素子元素属性说明格式a取值范围必选项c

Station

_观测站的区站号,附录

Body_MsgCode站号代码C(5)Y

InformaB

tion

3

DB11/T1546—2018

表2观测数据报文体数据描述（续）

元素子元素属性说明格式a取值范围必选项c

数据日期，YYYY

DateYYYYMMDDDateY

（年）,MM（月）,DD（日）

Observe

Station_Information数据时间，hh（时）：

_Data

TimehhmmssTime00～23，mm（分）：00～Y

59，ss（秒）：00～59

Air_Temp气温(℃)N(2).N(1)±99.9N

Prec_Quant降水(mm)N(3).N(1)0～999.9N

风速

Wind_SpeedN(3).N(1)0～999.9N

(m/s)

N，NNE，NE，ENE，E，

Data

ESE，SE，SSE，S，SSW，

Wind_Direction风向VC(3)N

SW，WSW，W，WNW，NW，

NNW，VARb

相对湿度

HumidityN(3)0～100N

(%)

Observe_Data

能见度

VisibilityN(5)0～99999N

(m)

气压

PressureN(4).N(1)0～9999.9N

(hPa)

Data_Ex积雪深度

Snow_DepthN(4)0～9999N

t(mm)

Sky_Condition天空状况VC(7)附录CN

Surface_Temp地表温度N(2).N(1)±99.9N

黑球湿球

WBGTN(2).N(1)±99.9N

温度(℃）

a“格式”列的N表示整数，C表示固定字符，VC表示可变字符。N(n).N(m)表示n位整数m位小数，VC(n)表示可

变字符,最大字符长度为n。C(n)表示固定字符长度为n。Date表示日期类型，Time表示时间类型。

bN=North，E=East，S=South，W=West，VAR=Variable。

c“必选项”列的Y表示必选，N表示可选。

7.3统计数据报文

7.3.1统计数据报文头

统计数据报文头应按表3数据描述。

表3统计数据报文头数据描述

属性值说明

PflagZ_SEVP固定缺省值

Version1版本号，缺省值为1

4

DB11/T1546—2018

表3统计数据报文头数据描述（续）

属性值说明

TypeS数据类型，表示气象服务的统计资料

表示更正报文状态，数字“0”为原始报文，数字“1”为补充，数字“2”

Correction0，1，2，3

为更正，数字“3”为删除

FormatXML数据格式

DateYYYYMMDD发布日期，YYYY（年），MM（月）,DD（日）

Timehhmmss发布时间，hh（时）：00～23，mm（分）：00～59，ss（秒）：00～59

LanguageENG报文体语言，英语为ENG，汉语为CHN

Serial1～M发布单位序列号，每年的第一次发送序列号为1

SendIIiii观测站的区站号，附录B

7.3.2统计数据报文体

观测数据报文体应按表4数据描述。

表4统计数据报文
