GB/T 30454-2013 LED用稀土硅酸盐荧光粉试验方法

ICS77.120.99

H14百目

中华人民共和国国彖标准

GB/T30454—2013

LED用稀土硅酸盐荧光粉试验方法

TestmethodsofsilicatephosphorsactivatedbyrareearthsforLED

2013-12-31发布2014-10-01实施

GB/T30454—2013

■ir■■i

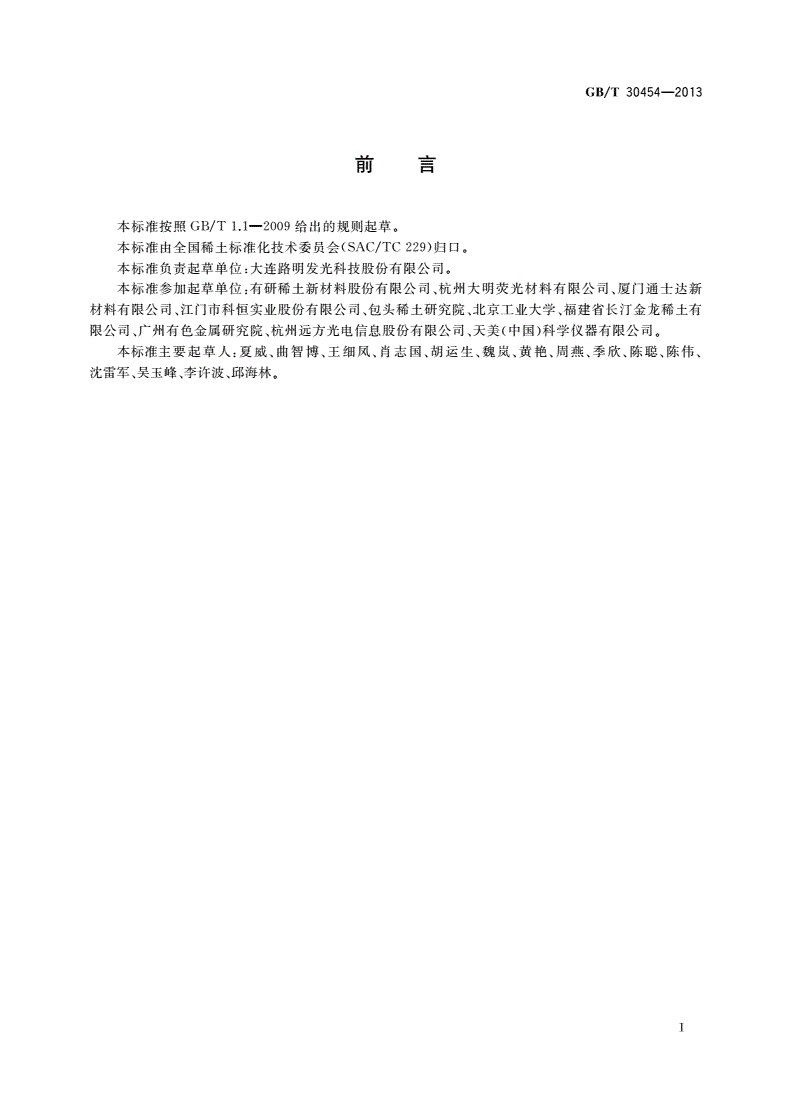

刖

本标准按照GB/T1.1—2009给出的规则起草。

本标准由全国稀土标准化技术委员会(SAC/TC229)归口。

本标准负责起草单位：大连路明发光科技股份有限公司。

本标准参加起草单位:有研稀土新材料股份有限公司、杭州大明荧光材料有限公司、厦门通士达新

材料有限公司、江门市科恒实业股份有限公司、包头稀土研究院、北京T业大学、福建省长汀金龙稀土有

限公司、广州有色金属研究院、杭州远方光电信息股份有限公司、天美(中国)科学仪器有限公司。

本标准主要起草人：夏威、曲智博、王细凤、肖志国、胡运牛、魏岚、黄艳、周燕、季欣、陈聪、陈伟、

沈雷军、吴玉峰、李许波、邱海林。

T

GB/T30454—2013

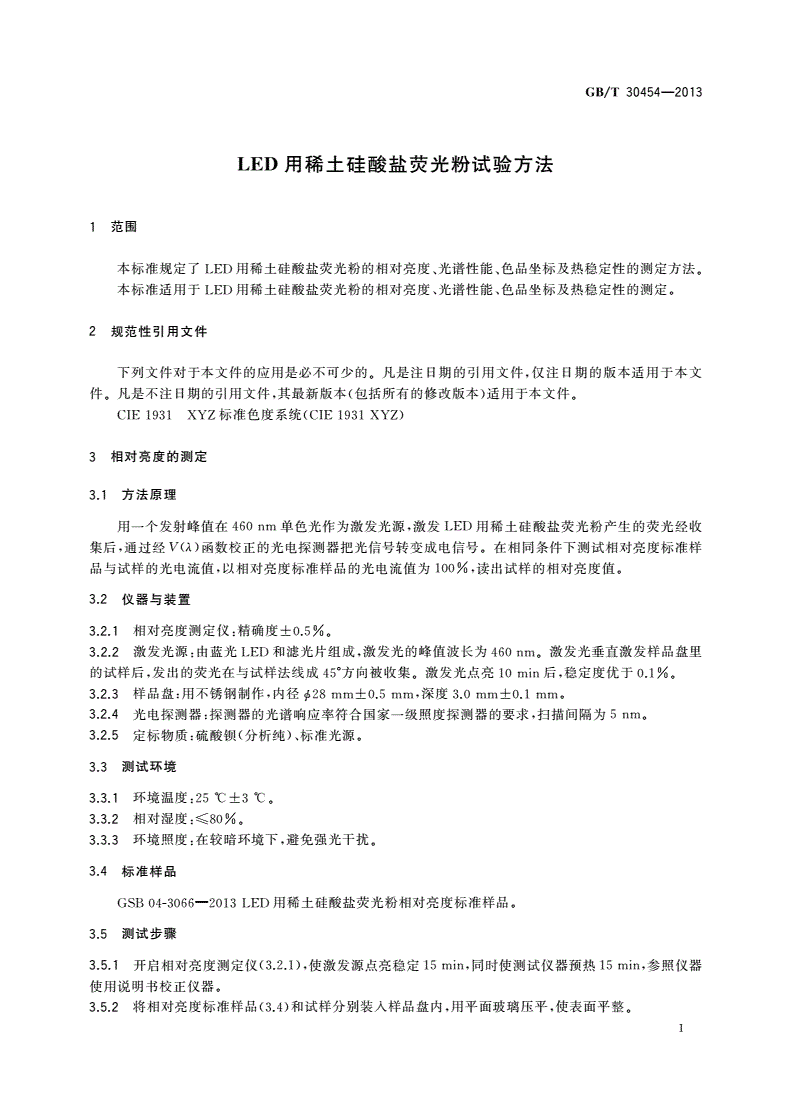

LED用稀土硅酸盐荧光粉试验方法

1范围

本标准规定了LED用稀土硅酸盐荧光粉的相对亮度、光谱性能、色品坐标及热稳定性的测定方法。

本标准适用于LED用稀土硅酸盐荧光粉的相对亮度、光谱性能、色品坐标及热稳定性的测定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改版本）适用于本文件。

CIE1931XYZ标准色度系统（CIE1931XYZ）

3相对亮度的测定

3.1方法原理

用一个发射峰值在460nm单色光作为激发光源，激发LED用稀土硅酸盐荧光粉产生的荧光经收

集后,通过经VQ）函数校正的光电探测器把光信号转变成电信号。在相同条件下测试相对亮度标准样

品与试样的光电流值，以相对亮度标准样品的光电流值为100%,读出试样的相对亮度值。

3.2仪器与装置

3.2.1相对亮度测定仪:精确度士0.5%。

3.2.2激发光源：由蓝光LED和滤光片组成，激发光的峰值波长为460nm0激发光垂直激发样品盘里

的试样后，发出的荧光在与试样法线成45°方向被收集。激发光点亮10min后，稳定度优于0.1%。

3.2.3样品盘:用不锈钢制作，内径028mm±0.5mm,深度3.0mm±0.1mmo

3.2.4光电探测器:探测器的光谱响应率符合国家一级照度探测器的要求，扫描间隔为5nmo

3.2.5定标物质:硫酸顿（分析纯）、标准光源。

3.3测试环境

3.3.1环境温度：25°C±3°C。

3.3.2相对湿度：£80%。

3.3.3环境照度：在较暗环境下，避免强光干扰。

3.4标准样品

GSB04-3066—2013LED用稀土硅酸盐荧光粉相对亮度标准样品。

3.5测试步骤

3.5.1开启相对亮度测定仪（3.2.1）,使激发源点亮稳定15min,同时使测试仪器预热15min,参照仪器

使用说明书校正仪器。

3.5.2将相对亮度标准样品（3.4）和试样分别装入样品盘内，用平面玻璃压平,使表面平整。

1

GB/T30454—2013

3.5.3将标准粉盘和试样盘分别放入粉盘托架上，用激发光源(3.2.2)照射标准样品，使读数为100%,

同样操作反复多次，直至稳定为止。然后用激发光照射待测样品，读出相对亮度数值’

3.6测试结果表述

相对亮度用Br(%)表示。

3.7精密度

3.7.1重复性

在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结

果的绝对差值不超过重复性限S),超过重复性限(r)的情况不超过5%,重复性限(r)按表1采用线性

内插法求得。

表1

待测试样荧光粉牌号Br/%重复性限(r)/%

20820185.61.0

2082028&71.0

20820386.31.0

208204（试样1）87.51.0

208204（试样2）63.31.0

注：重复性限G)为2.8XSr,Sr为重复性标准差。

3.7.2允许差

实验室之间相对亮度分析结果的差值应不大于9.0%。

4光谱性能的测定

4.1
