DB33/T 987-2015 公路隧道照明节能控制系统应用技术规程

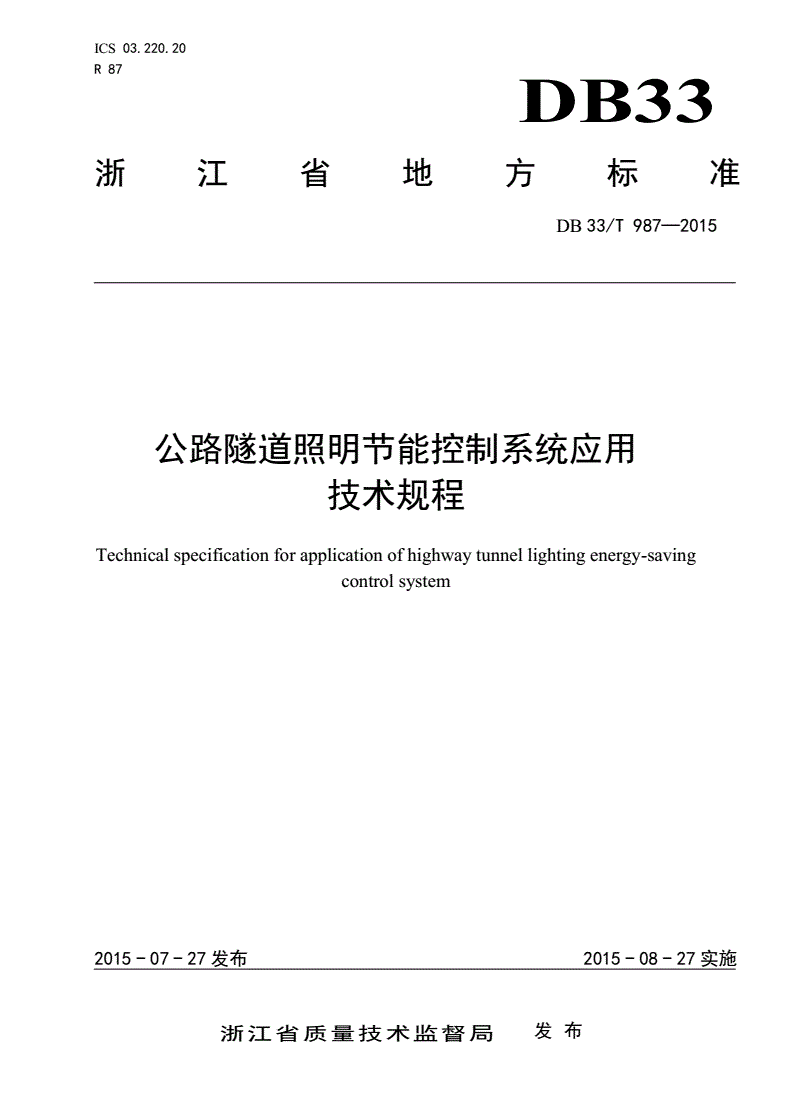

ICS03.220.20

R87

DB33

浙江省地方标准

DB33/T987—2015

公路隧道照明节能控制系统应用

技术规程

Technicalspecificationforapplicationofhighwaytunnellightingenergy-saving

controlsystem

2015-07-27发布2015-08-27实施

浙江省质量技术监督局发布

DB33/T987—2015

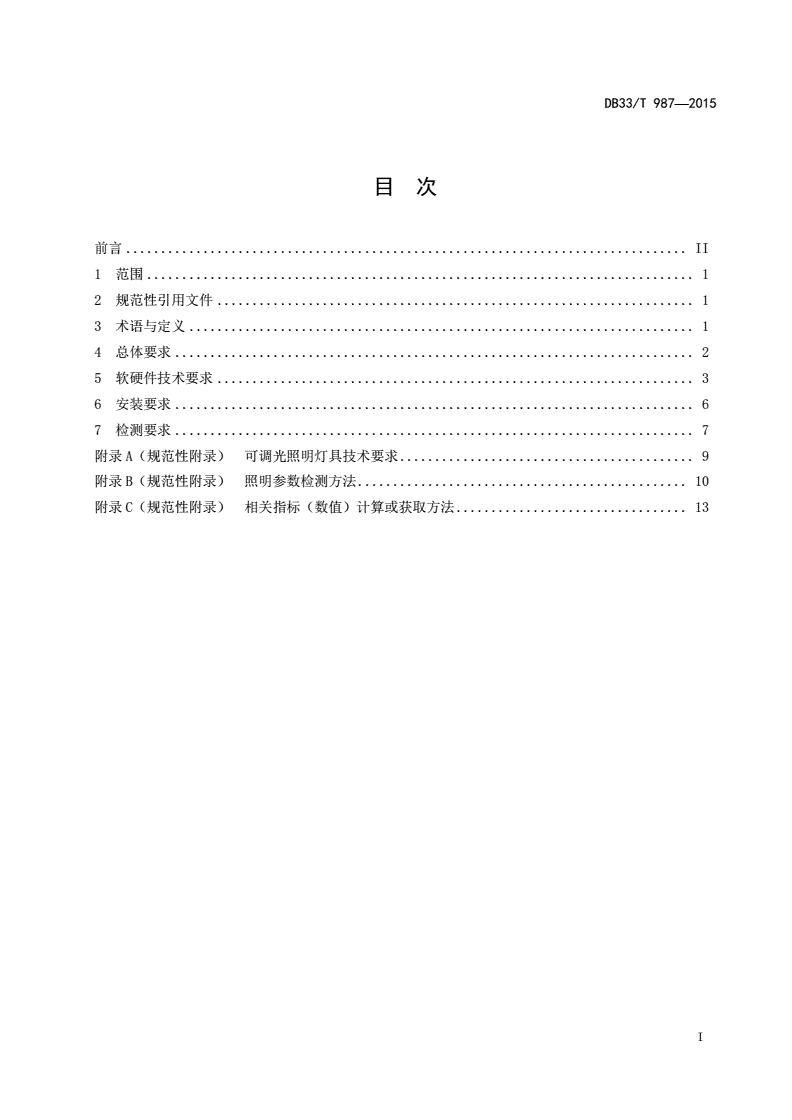

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语与定义........................................................................1

4总体要求..........................................................................2

5软硬件技术要求....................................................................3

6安装要求..........................................................................6

7检测要求..........................................................................7

附录A（规范性附录）可调光照明灯具技术要求..........................................9

附录B（规范性附录）照明参数检测方法...............................................10

附录C（规范性附录）相关指标（数值）计算或获取方法.................................13

I

DB33/T987—2015

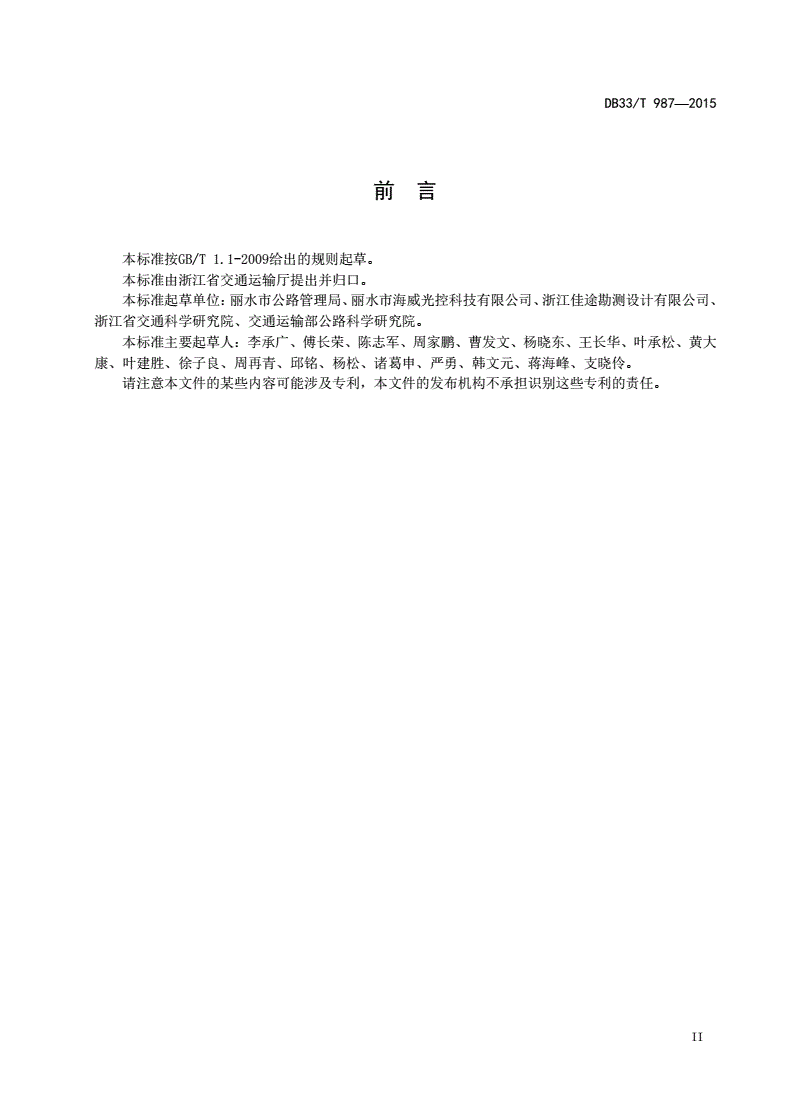

前言

本标准按GB/T1.1-2009给出的规则起草。

本标准由浙江省交通运输厅提出并归口。

本标准起草单位：丽水市公路管理局、丽水市海威光控科技有限公司、浙江佳途勘测设计有限公司、

浙江省交通科学研究院、交通运输部公路科学研究院。

本标准主要起草人：李承广、傅长荣、陈志军、周家鹏、曹发文、杨晓东、王长华、叶承松、黄大

康、叶建胜、徐子良、周再青、邱铭、杨松、诸葛申、严勇、韩文元、蒋海峰、支晓伶。

请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

II

DB33/T987—2015

公路隧道照明节能控制系统应用技术规程

1范围

本标准规定了公路隧道照明节能控制系统的术语与定义、总体要求、软硬件技术要求、安装要求和

检测要求等。

本标准适用于采用LED灯、高压钠灯和无极灯等照明灯具的新建/改建公路隧道照明节能控制系统的

设计、安装和检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T5700照明测量方法

GB/T13259高压钠灯

GB16895.15建筑物电气装置

GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）

GB/T18226高速公路交通工程钢构件防腐技术条件

GB18595一般照明用设备电磁兼容抗扰度要求

GB/T24969公路照明技术条件

GB29142单端荧光无极灯能效限定值及能效等级

JTG/TD70/2-01公路隧道照明设计细则

JTGD70/2公路隧道设计规范第二册交通工程与附属设施

JTGF80/2公路工程质量检验评定标准第二册机电工程

JTGH30公路养护安全作业规程

JT/T817公路机电系统设备通用技术要求及检测方法

QB/T2938单端无极荧光灯

3术语与定义

GB/T5700、JTGD70/2和JTG/TD70/2-01界定的以及下列术语与定义适用于本标准。

3.1

隧道照明节能控制系统energy-savingcontrolsystemfortunnellighting

对隧道照明灯具进行调光控制的硬件和软件总称。

3.2

隧道照明控制器lightingcontrolleroftunnel

对隧道照明灯具进行调光控制的硬件装置。

1

DB33/T987—2015

3.3

可调光照明灯具dimminglightingluminaires

由光源、配光组件、与电源连接附件、调光控制接口、机架外壳和安装连接件等组成，并可通过接

收隧道照明控制器输出的控制信号调节光源亮度。

3.4

亮度检测器luminancedetector

用于检测隧道洞内外亮度的装置。

3.5

故障响应emergencyresponse

控制系统故障时将隧道照明灯具自动切换到满功率照明状态。

3.6

点播调光unicastdimming

对隧道内单个灯具进行调光。

3.7

组播调光multicastdimming

对隧道内具有相同组地址的灯具同时进行调光。

3.8

广播调光broadcastdimming

对隧道内所有灯具同时进行调光。

3.9

场景调光scenedimming

对隧道内灯具设置场景号和亮度指标进行调光。

4总体要求

4.1设计原则

4.1.1隧道照明节能控制系统（以下简称控制系统）应遵循安全可靠、经济实用和技术先进的原则。

4.1.2应根据隧道长度、隧道照明设计文件、隧道实际运营状况等确定合理的控制方案。

4.1.3应满足隧道照明运营安全要求。

4.2系统构成

控制系统包括隧道照明控制器（以下简称控制器）、洞外亮度检测器、入口段亮度检测器、车辆检

测器、控制信号输出模块以及控制软件等，如图1所示。

2

DB33/T987—2015

洞外亮度车辆检

检测器测器

控制

控制器（控制软件）信号照明灯具

±

输出····

模块

入口段亮度检测器

闭环反馈调节

远程调光控制

图1控制系统构成图

4.3功能要求

4.3.1应依据采集的隧道洞外亮度和隧道内车辆通行状态等参数，可选用广播调光、组播调光、点播

调光、场景调光等控制模式，对隧道照明灯具进行调光控制，并能根据实测的入口段亮度参数对隧道照

明灯具进行闭环反馈调节。

4.3.2可调光照明灯具的调光等级和调光范围应满足以下要求：

a)隧道LED灯的调光等级应不低于24级，可调光范围宜为10%～100%。

b)隧道高压钠灯的调光等级应不低于8级，可调光范围宜为70%～100%。

c)隧道无极灯的调光等级应不低于12级，可调光范围宜为50%～100%。

4.3.3应采用渐变方式对隧道照明灯具进行调光，不宜进行跨等级突变调光。

4.3.4完成单次调光控制的时间宜不大于1.0s。

4.3.5应具备开机自检、时钟校准、电源状态指示、通信状态指示、控制参数设定、查询和修改等功

能。

4.3.6应具备数据采集与存储、通信传输、照明能耗数据监测统计和安全管理功能。

4.3.7应具备本地控制功能，即控制器在不接收任何远端控制指令条件下独立完成调光控制。

4.3.8应具备远程调光控制功能，即控制器通过网络接收远端控制指令完成调光控
