DB51/T 1594-2013 煤矿在用安全监控系统安全检验规范

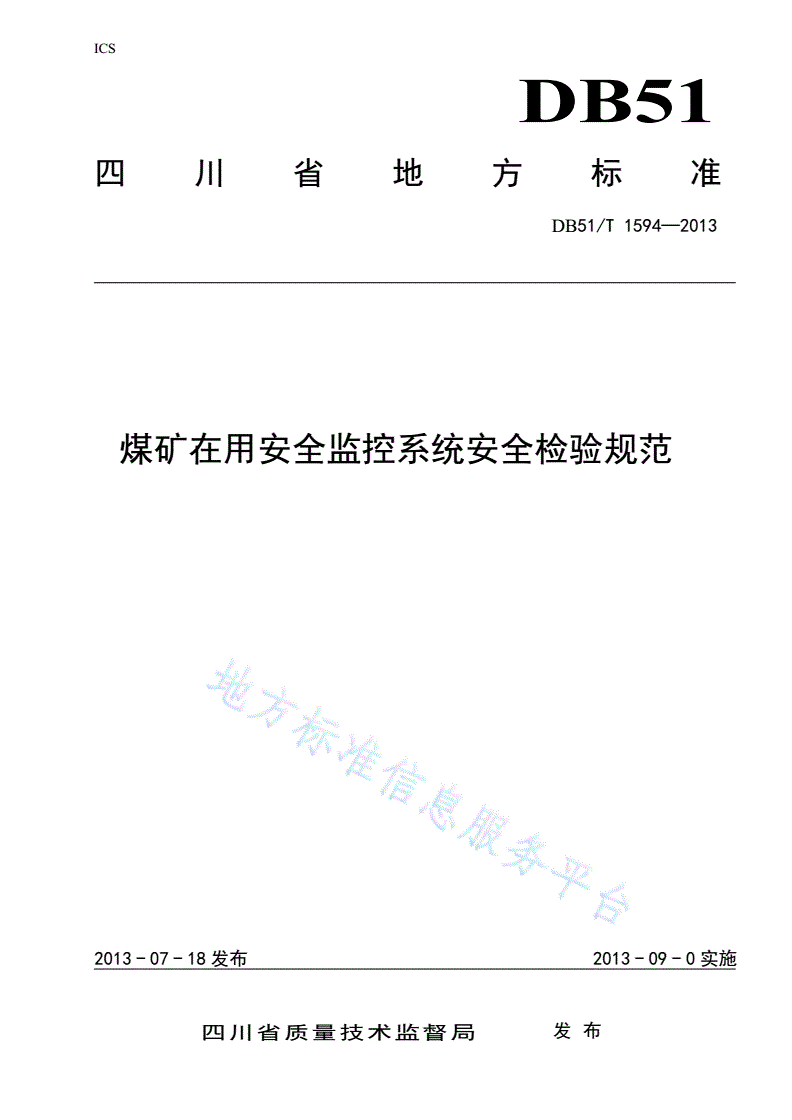

ICS

DB51

四川省地方标准

DB51/T1594—2013

煤矿在用安全监控系统安全检验规范

2013-07-18发布2013-09-0实施

四川省质量技术监督局发布

DB51/T1594—2013

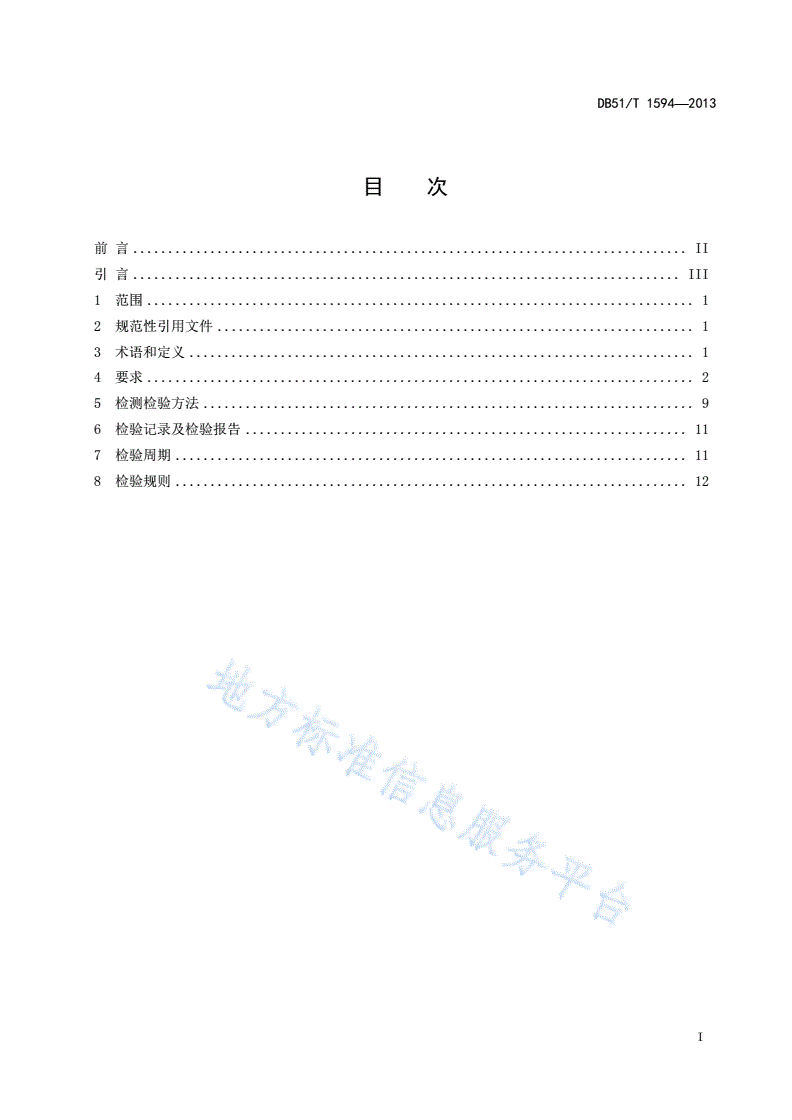

目次

前言...............................................................................II

引言..............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4要求..............................................................................2

5检测检验方法......................................................................9

6检验记录及检验报告...............................................................11

7检验周期.........................................................................11

8检验规则.........................................................................12

I

DB51/T1594—2013

前言

本标准由四川省安全生产监督管理局、四川煤矿安全监察局提出并归口。

本标准由四川省质量技术监督局批准。

本标准主要起草单位：四川省安全生产监督管理局安全技术中心，四川煤矿安全监察局安全技术中

心。

本标准主要起草人：吕俊高、姬有仓、鲜林、李云雪。

本标准为首次发布。

II

DB51/T1594—2013

引言

本标准主要根据MT/T1116-2011《煤矿安全生产监控系统联网技术要求》、GB50057-2010《建筑

物防雷设计规范》、GB50581-2010《煤炭工业矿井监测监控系统装备配置标准》、JJG678-2007《催化

燃烧式甲烷测定器》、DB51/T1415—2011《煤矿安全监控系统安全技术规范》、《煤矿安全规程》（2011）

（国家安全生产监督管理总局第37号令）和国家安全生产监督管理总局《煤矿井下紧急避险系统建设

管理暂行规定》（安监总煤装〔2011〕33号）及《煤矿井下安全避险“六大系统”建设完善基本规范（试

行）》（安监总煤装〔2011〕15号）编写。

本标准未涉及的内容，国家法律、法规和标准有规定的，执行国家法律、法规和标准的规定。

III

DB51/T1594—2013

煤矿在用安全监控系统安全检验规范

1范围

本标准规定了煤矿在用安全监控系统的安全要求和检测检验方法。

本标准适用于煤矿在用安全监控系统安全性能检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

AQ1029煤矿安全监控系统及检测仪器使用管理规范

AQ6201煤矿安全监控系统通用技术要求

3术语和定义

下列术语和定义使用于本标准。

3.1

煤矿安全监控系统supervisionsystemofcoalminesafety

具有模拟量、开关量、累积量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用

来监测甲烷浓度、一氧化碳浓度、氧气浓度、二氧化碳浓度、粉尘浓度、风速、风压、温度、烟雾、馈

电状态、风门状态、风筒状态、设备开停等，并实现甲烷超限声光报警并断电闭锁、风电闭锁控制等，

由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。

3.2

传感器transducer

将被测物理量转化为电信号输出的装置，煤矿安全监控系统使用的传感器主要有：甲烷传感器、粉

尘浓度传感器、风速传感器、风压传感器、流量传感器、压力传感器、一氧化碳传感器、二氧化碳传感

器、氧气传感器、温度传感器、烟雾传感器、风筒传感器、风门开关传感器、设备开停传感器和馈电状

态传感器等。

3.3

风电闭锁装置interlockedcircuitbreaker

当掘进工作面局部通风机停止运转或风筒风量低于规定值时，能自动切断被控设备电源，并实现闭

锁的装置。

3.4

甲烷风电闭锁装置methaneinterlockedcircuitbreaker

1

DB51/T1594—2013

当掘进工作面局部通风机停止运转或风筒风量低于规定值时，或空气中甲烷浓度超限时，能自动切

断被控设备电源，并实现闭锁的的装置。

3.5

馈电异常abnormalfeed

被控设备的馈电状态与系统发出的断电命令或复电命令不一致。

3.6

模拟图显示mimicdiagramdisplay

在巷道实测图上，将实时监测到的模拟量和开关量状态，用相应的图样在相应的位置模拟显示，同

时将实时监测到模拟量数值在相应位置显示。

4要求

4.1证件

煤矿安装的安全监控系统必须是符合AQ6201和AQ1029的要求，并是取得煤矿矿用产品安全“MA”

标志的产品，有产品合格证、出厂合格证。

4.2主机

煤矿安全监控系统的主机必须双机或者多机备份，当主机出现故障或者断电，备用机能在5min内

自动启动并正常工作，保证安全监控系统24h连续运行。

4.3供电

煤矿安全监控系统主机必须实现双回路供电，且必须配备2h以上不间断电源。安全监控设备的供

电电源必须取自被控开关的电源侧。

4.4防雷

煤矿安全监控系统的主机、传输接口、入井线缆等设备应具有可靠的接地和防雷装置。接地电阻不

得超过2Ω。

4.5设备关联

煤矿选择安装的煤矿安全监控系统必须按矿用产品安全标志证书规定的型号选择监控系统的传感

器、断电控制器等关联设备，严禁不同系统间的设备互换使用。

4.6设备连接

煤矿安全监控系统设备之间必须使用专用阻燃电缆或矿用光缆连接，严禁与调度电话电缆或动力电

缆等共用。

4.7系统软件

4.7.1系统软件必须具备远程联网功能。

4.7.2系统软件必须使用与实际相符合的矿图，将实时监测到的模拟量数值和开关量状态用相应的图

样在相应的位置模拟显示，矿图应实时更新。

2

DB51/T1594—2013

4.8联网与信息传输

4.8.1煤矿安全监控系统必须实现与上一级平台联网。

4.8.2煤矿安全监控系统必须能自动上传模拟量馈电异常、断电、报警、统计值和开关量馈电异常、

断电、报警、动作状态以及系统工作异常、初始化等基本信息到上一级平台。模拟量统计值每5min至

少上传1次，模拟量及开关量馈电异常、断电、报警、动作状态变化等应实时上传。

4.9安装

4.9.1井下分站应设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室

中，安设时应垫支架，使其距巷道底板不小于300mm，或吊挂在巷道中。宜设置在采区变电所，严禁设

置在断电范围内。

井下分站及电源箱严禁设置在下列区域：

a)采煤工作面和回风巷内；

b)煤与瓦斯突出矿井的采煤工作面进风巷；

c)掘进工作面内；

d)采用串联通风的被串采煤工作面进风巷和回风巷；

e)采用串联通风的被串掘进巷道内。

4.9.2煤矿井下安装的甲烷传感器、一氧化碳传感器、温度传感器、二氧化碳传感器和氧气传感器等

等各种传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不

得小于200mm，并应安装维护方便，不影响行人和行车。风速传感器应设置在巷道前后10m内无分支风

流、无拐弯、无障碍、断面无变化、能准确测量风量的地点。

4.9.3甲烷传感器设置的报警浓度、断电浓度、复电浓度、断电范围必须符合表1的规定。

4.9.4甲烷传感器的误差

a)报警误差

甲烷传感器的报警误差不应超过±0.1%CH4。

表1甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围

甲烷传感报警浓度断电浓度复电浓度

甲烷传感器设置地点断电范围

器编号%CH4%CH4%CH4

工作面及其回风巷内全部非本质安全

采煤工作面上隅角T0≥1.0≥1.5<1.0

型电气设备

工作面及其回风巷内全部非本质安全

采煤工作面T1≥1.0≥1.5<1.0

型电气设备

工作面及其回风巷内全部非本质安全

采煤工作面回风巷T2≥1.0≥1.0<1.0

型电气设备

煤与瓦斯突出矿井回采工

T3≥0.5≥0.5<0.5进风巷内全部非本质安全型电气设备

作面进风巷

采用串联通风的被串采煤被串采煤工作面及其进回风巷内全部

T4≥0.5≥0.5<0.5

工作面进风巷
