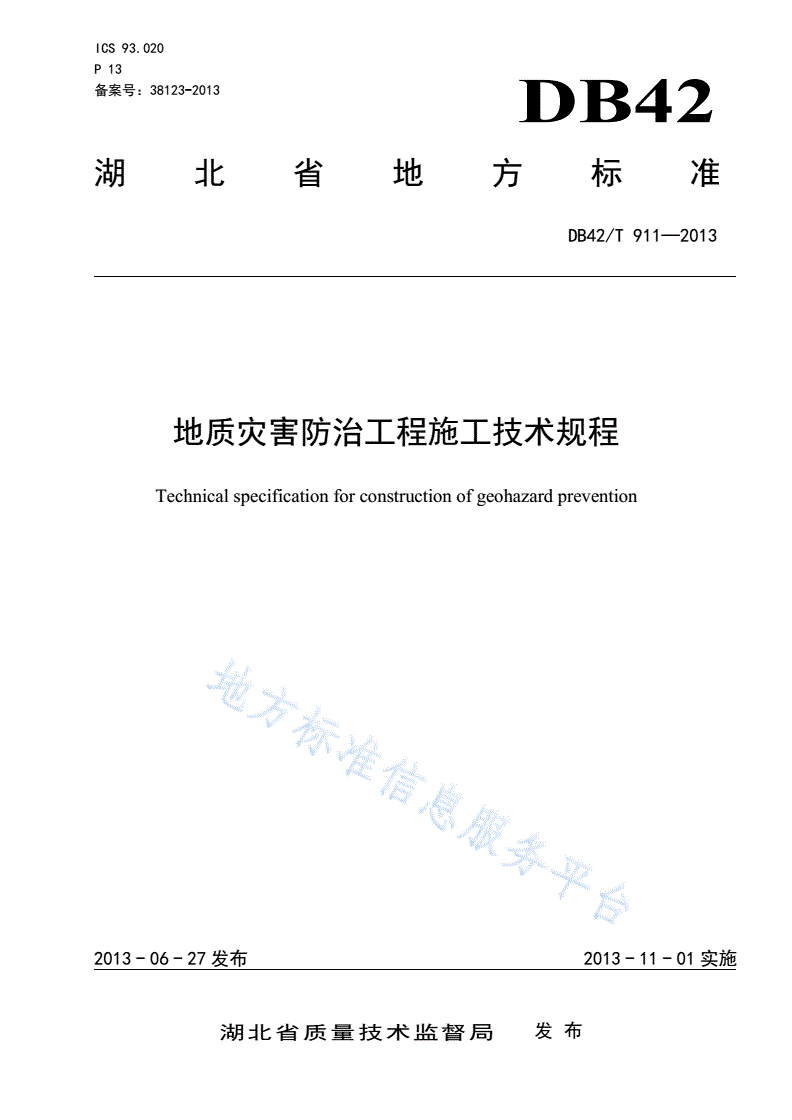

DB42/T 911-2013 地质灾害防治工程施工技术规程

ICS93.020

P13

备案号：38123-2013

DBDB42/4T911—22013

湖北省地方标准

DB42/T911—2013

地质灾害防治工程施工技术规程

Technicalspecificationforconstructionofgeohazardprevention

2013-06-27发布2013-11-01实施

湖北省质量技术监督局发布

DB42/T911—2013

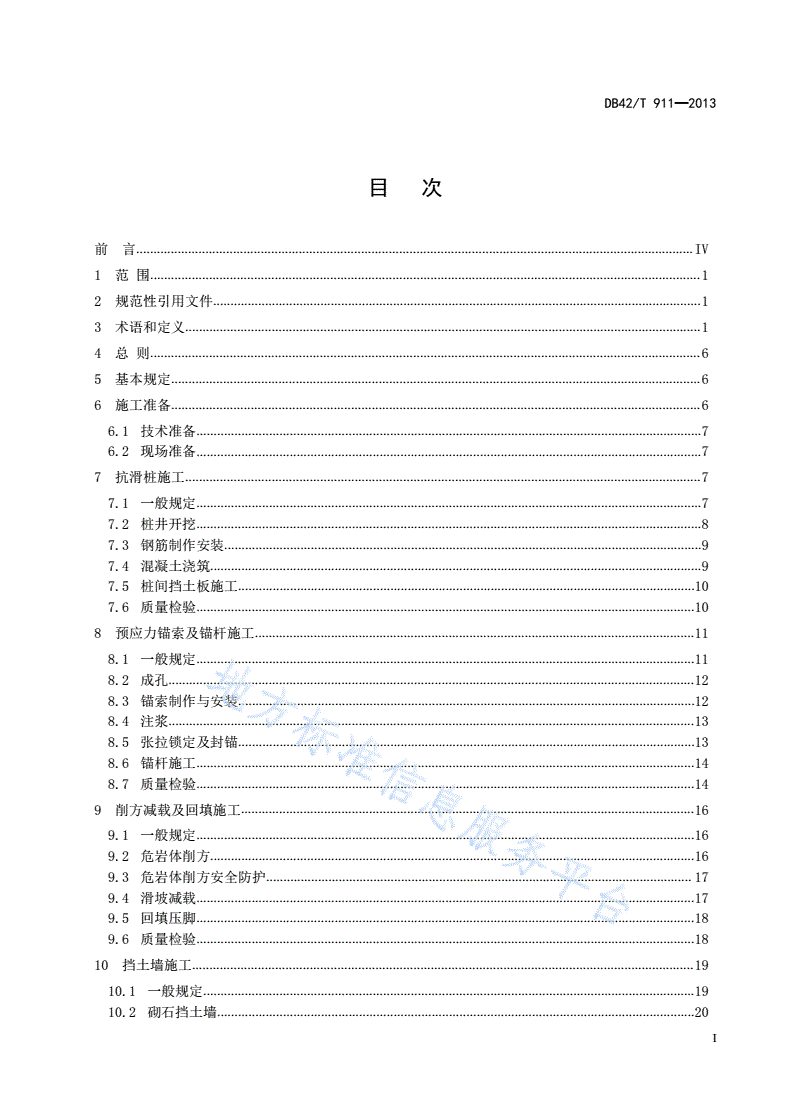

目次

前言.................................................................................................................................................................IV

1范围...............................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4总则...............................................................................................................................................................6

5基本规定.........................................................................................................................................................6

6施工准备.........................................................................................................................................................6

6.1技术准备..................................................................................................................................................7

6.2现场准备..................................................................................................................................................7

7抗滑桩施工.....................................................................................................................................................7

7.1一般规定..................................................................................................................................................7

7.2桩井开挖..................................................................................................................................................8

7.3钢筋制作安装..........................................................................................................................................9

7.4混凝土浇筑..............................................................................................................................................9

7.5桩间挡土板施工....................................................................................................................................10

7.6质量检验................................................................................................................................................10

8预应力锚索及锚杆施工...............................................................................................................................11

8.1一般规定................................................................................................................................................11

8.2成孔........................................................................................................................................................12

8.3锚索制作与安装....................................................................................................................................12

8.4注浆........................................................................................................................................................13

8.5张拉锁定及封锚....................................................................................................................................13

8.6锚杆施工................................................................................................................................................14

8.7质量检验................................................................................................................................................14

9削方减载及回填施工...................................................................................................................................16

9.1一般规定................................................................................................................................................16

9.2危岩体削方............................................................................................................................................16

9.3危岩体削方安全防护...........................................................................................................................17

9.4滑坡减载................................................................................................................................................17

9.5回填压脚................................................................................................................................................18

9.6质量检验................................................................................................................................................18

10挡土墙施工.................................................................................................................................................19

10.1一般规定..............................................................................................................................................19

10.2砌石挡土墙..........................................................................................................................................20

I

DB42/T911—2013

10.3混凝土挡土墙......................................................................................................................................20

10.4加筋土挡土墙......................................................................................................................................21

10.5质量检验..............................................................................................................................................21

11护坡工程施工.............................................................................................................................................23

11.1一般规定..............................................................................................................................................23

11.2喷射混凝土施工..................................................................................................................................23

11.3混凝土格构护坡施工.........................................................................................................................24

11.4砌石护坡施工......................................................................................................................................24

11.5主动防护网施工..................................................................................................................................25

11.6被动防护网施工..................................................................................................................................26

11.7质量检验..............................................................................................................................................26

12排水工程施工...............................................................................................................................................28

12.1一般规定..............................................................................................................................................28

12.2排水沟施工..........................................................................................................................................29

12.3地下排水工程施工..............................................................................................................................30

12.4质量检验..............................................................................................................................................30

13泥石流拦挡坝排导槽停淤场施工.............................................................................................................31

13.1一般规定..............................................................................................................................................32

13.2拦挡坝施工..........................................................................................................................................32

13.3排导槽施工..........................................................................................................................................33

13.4停淤场施工..........................................................................................................................................34

13.5质量检验..............................................................................................................................................34

14岩溶与采空区填筑注浆及灌注桩施工....................................................................................................36

14.1一般规定..............................................................................................................................................36

14.2填筑施工..............................................................................................................................................36

14.3注浆施工..............................................................................................................................................37

14.4岩溶区灌注桩施工..............................................................................................................................38

14.5质量检验..............................................................................................................................................39

15其它防治工程施工.....................................................................................................................................40

15.1微型抗滑桩施工..................................................................................................................................40

15.2钻孔后压浆抗滑群桩施工.................................................................................................................40

15.3软土地基滑坡防治施工.....................................................................................................................41

15.4边坡植被绿化工程施工.....................................................................................................................41

16工程监测.....................................................................................................................................................43

17工程验收.....................................................................................................................................................44

17.1质量检验评定......................................................................................................................................44

17.2竣工验收..............................................................................................................................................44

18环境保护和安全措施.................................................................................................................................45

18.1环境保护措施......................................................................................................................................45

II

DB42/T911—2013

18.2安全措施..............................................................................................................................................46

19工程维护及管理.........................................................................................................................................47

附录A典型抗滑桩护壁结构.............................................................................................................................48

附录B典型预应力锚索结构.............................................................................................................................49

附录C地质灾害治理工程施工流程.................................................................................................................50

附录D危岩体削方安全防护系统.....................................................................................................................55

附录E锚杆（索）施工机械表.........................................................................................................................56

附录F混凝土抗压强度评定.............................................................................................................................57

F.1水泥混凝土试件制取组数规定...........................................................................................................57

F.2水泥混凝土抗压强度的合格标准.......................................................................................................57

附录G锚索试验要求.........................................................................................................................................58

G.1一般规定................................................................................................................................................58

G.2基本试验................................................................................................................................................58

G.3验收试验................................................................................................................................................59

附录H湖北省典型地质灾害治理方法.............................................................................................................60

本规程用词说明.................................................................................................................................................61

条文说明.............................................................................................................................................................62

III

DB42/T911—2013

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准主要起草单位：湖北地矿建设工程承包集团有限公司、武汉地质工程勘察院

本标准参加起草单位：湖北省地质环境总站、中冶集团武汉勘察研究院有限公司、湖北省鄂东南地

质大队、湖北中南勘察基础工程有限公司、湖北省宜昌地质勘探大队、湖北省第四地质大队、武汉地质

勘察基础工程有限公司、鄂西北工程勘察总公司、湖北地矿建设勘察有限公司。

本标准起草人：陈少平（主要起草人）、程立文、刘勇、徐贵来、张晴、杨世松、颜克诚、胡

清乐、祝世平、罗洪、孙祥民、易万元、朱亚伟、吴礼生、李光诚、张方方、徐池明、余火忠、朱益

明、祁志强、黄海翔、钟明、涂爱华、帅红岩。

IV

DB42/T911—2013

地质灾害防治工程施工技术规程

1范围

本规程规定了地质灾害防治工程施工技术规程的总则、基本规定、施工准备、抗滑桩施工、预应力

锚索及锚杆施工、削方减载及回填施工、挡土墙施工、护坡工程施工、排水工程施工、泥石流拦挡坝排

导槽停淤场施工、岩溶与采空区填筑注浆及灌注桩施工、其它防治工程施工、工程监测、工程验收、

环境保护和安全措施、工程维护及管理。

本规程适用于湖北省滑坡、崩塌、泥石流、采空区及岩溶地面塌陷等地质灾害防治工程施工，以及

矿山地质环境恢复治理工程施工。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T5224预应力混凝土用钢绞线

GB6722爆破安全规程

GB/T14370预应力筋用锚具、夹具和连接器

GB50086锚杆喷射混凝土支护技术规范

GB50119混凝土外加剂应用技术规范

GB50202建筑地基基础工程施工质量验收规范

GB50204混凝土结构工程施工质量验收规范

GB50330建筑边坡工程技术规范

DZ/T0219滑坡防治工程设计与施工技术规范

DZ/T0223崩塌、滑坡、泥石流监测规程

DZ/T0239泥石流灾害防治工程设计规范

JGJ18钢筋焊接及验收规程

JGJ46施工现场临时用电安全技术规范

JGJ79建筑地基处理技术规范

JGJ94建筑桩基技术规范

JGJ106建筑基桩检测技术规范

JGJ107钢筋机械连接技术规程

JGJ130建筑施工扣件钢管脚手架安全技术规范

TB/T3089铁路沿线斜坡柔性安全防护网

JTJ035公路加筋土工程施工技术规范

DB42/242湖北省地基基础设计规范

3术语和定义

DZ/T0223-2002、GB50330-2013确立的以及下列术语和定义适用于本文件。为了重复使用，以下重

1

DB42/T911—2013

复列出了DZ/T0223-2002、GB50330-2013中的某些术语和定义。

3.1

地质灾害geologicaldisaster

在自然和人为因素作用下，对人民生命财产、经济建设和环境造成损失的地质事件。常见的地质灾

害类型有滑坡、崩塌、泥石流、地面塌陷等。

[DZ/T0223—2002，定义3.5]

3.2

滑坡slide

在一定的自然条件与地质条件下，组成斜坡的部分岩土体，在以重力为主的作用下，沿斜坡内部一

定的软弱带或面产生的滑移破坏。

[DZ/T0223—2002，定义3.2]

3.3

崩塌collapse

在一定的自然条件与地质条件下，组成斜坡的部分岩土体，在以重力为主的作用下，危岩失稳坠落

或倾倒的一种地质作用，规模大的称山崩，有可能崩落的岩体称危岩体。

[DZ/T0223—2002，定义3.1]

3.4

危岩dangerousrock

被结构面切割、在外力作用下松动变形，受自重作用可发生倾倒、崩落的岩体。

3.5

泥石流debrisflow

在一定的自然条件与地质条件下，沟谷中或斜坡上饱含大量泥土和大小石块等固液两相流体，呈粘

性层流或稀性紊流发生的泥石混流。

[DZ/T0223—2002，定义3.3]

3.6

岩溶地面塌陷karstbreakdownsurvey

指在岩溶地区，下部可溶岩层中的溶洞或上覆土层中的土洞，在自然与人为因素影响下，顶板失稳

产生的塌落或沉陷。

3.7

采空区地面塌陷gobcollapse

指地表下采矿后形成的巷道及采空区在人为活动或岩土层应力作用下，造成顶板失稳而引起的塌落

或沉陷。

3.8

抗滑桩slide-resistantpile

2

DB42/T911—2013

穿过滑坡体嵌固于滑床的桩柱，用以支挡滑体的滑动力，起稳定滑坡及边坡的作用。

3.9

预应力锚索prestressanchoragecable

由钻孔穿过软弱岩层或滑动面，通过注浆锚索锚固在稳定的地层中，并在锚头进行张拉锁定，从而

对岩土层进行锚固。

3.10

复杂地层成孔complexformationdrilling

在节理裂隙发育、岩体松散破碎、岩溶等钻孔孔壁稳定性差的地层中成孔。

3.11

危岩体削方dangerousrockside-cutting

对不稳定的危岩体进行削除使其达到稳定状态的施工方法。

3.12

危岩体安全防护dangerousrockmasssafe-protecting

采用拦挡堤、消能平台、落石槽及被动防护网，对危岩体滚石飞石进行防护，保证危岩体下人民生

命财产安全的防护措施。

3.13

滑坡减载slidereducingload

对滑坡中后缘的滑体进行开挖减载、清除表层滑体或变形体、削坡降低坡度等施工措施，达到稳定

滑坡的目的。

3.14

回填压脚backfillpressfoot

在滑坡中前缘及剪出口等阻滑段采用土石堆载，以提高滑坡的抗滑力，一般和减载同时使用。

3.15

挡土墙retainingwall

支承斜坡岩土体、防止斜坡岩土体变形失稳的构造物。

3.16

砌石挡土墙masonryretainingwalls

用块石和砂浆砌筑形成的支挡结构。

3.17

混凝土挡土墙concreteretainingwall

用素混凝土或钢筋混凝土浇筑形成的挡土墙。

3

DB42/T911—2013

3.18

边坡支护sloperetaining

为保证边坡安全稳定，对边坡采取的支挡、加固与防护措施。

3.19

锚杆rockbolt

将拉力传至稳定岩土体的杆件。

[GB50330—2002，定义2.1.6]

3.20

喷锚支护anchor-plateretaining

由锚杆、网筋、锚杆拉筋及喷射混凝土面层组成的护坡结构。

3.21

格构锚固latticeanchor-hold

利用现浇钢筋混凝土或预制混凝土格构梁作为坡体表层受力构件，在格构节点处通过锚杆或锚索将

格构与岩土锚固，使坡体达到稳定状态的护坡结构。

3.22

格构护坡grid-protecting

在坡面上布置纵横交叉的地梁进行坡面防护的护坡形式。按格构材料分类有混凝土格构、浆砌石格

构和干砌石格构。

3.23

砌石护坡masonry-protecting

在坡面上铺砌块石进行坡面防护的护坡形式。分为浆砌石护坡和干砌石护坡。

3.24

混凝土预制块护坡concreteprecastblocks-protecting

在坡面铺砌混凝土预制块进行坡面防护的护坡方法。

3.25

石笼gabion

由金属线材编织形成的笼体，并在笼体内填充石料，用作护坡护岸。

3.26

格宾gabion

由热镀锌低碳钢丝机械编织，形成蜂巢形网片组装成箱笼，并在箱笼装入块石等填充料，用作护坡

护岸。

3.27

4

DB42/T911—2013

主动防护网activenet

采用锚杆和支撑绳固定方式将金属柔性网覆盖在具有潜在不稳定的坡面上，实现坡面加固的防护

网。

3.28

被动防护网passivenet

采用锚杆、钢柱、支撑绳和拉锚绳等固定方式将金属柔性网以一定角度安装在坡面上，形成栅栏形

式的拦石网，实现对滚石或飞石拦截的防护网。

3.29

排水沟drainageditch

在地表修筑的用于拦截和排泄地表水的沟槽。

3.30

排水隧洞drainagetunnel

在不稳定的岩土体中掘进形成用于汇排坡体地下水的隧洞。

3.31

排水孔drainageholes

在不稳定的岩土体中钻进形成略为外倾、用于排泄坡体内地下水的管孔，以及与排水隧洞连接的垂

向及斜向管孔。

3.32

拦挡坝stoppingandblockingdam

在泥石流沟谷流域，为了阻滞泥砂输移和减势而建造的浆砌重力坝、干砌重力坝、土坝、混凝土坝、

格栅坝和浆砌块石格栏坝等圬工构筑物。

3.33

排导槽exhausttrench

在泥石流沟谷流域，导引泥石流定向输移的槽状构筑物。

3.34

停淤场siltparkingfield

人工建造的用于停置泥石流输移的块石、泥砂等排泄物的场地。

3.35

岩溶采空区注浆加固groutingreinforcementforkarstareaandgoaf

采用压力注浆工艺对岩溶洞穴或采空区注入固结材料以达到充填密实的施工方法。

3.36

微型抗滑桩mini-anti-slidepile

5

DB42/T911—2013

用于滑坡防治工程中阻挡滑坡而设置的小直径灌注桩。

3.37

变形监测deformationsupervision

对地表和地下一定深度范围内的岩土体与其上建筑物、构筑物的位移、沉降、隆起、倾斜、挠度、

裂缝等变化情况，在一定时期内进行周期性的或实时的测量工作。

4总则

湖北省是地质灾害多发地区，为确保地质灾害防治工程施工质量，做到技术先进、安全适用、经济

合理，特制订本规程。

地质灾害防治工程施工应因地制宜，就近取材，治理施工应保护地质环境和生态环境。

地质灾害防治工程施工，除
