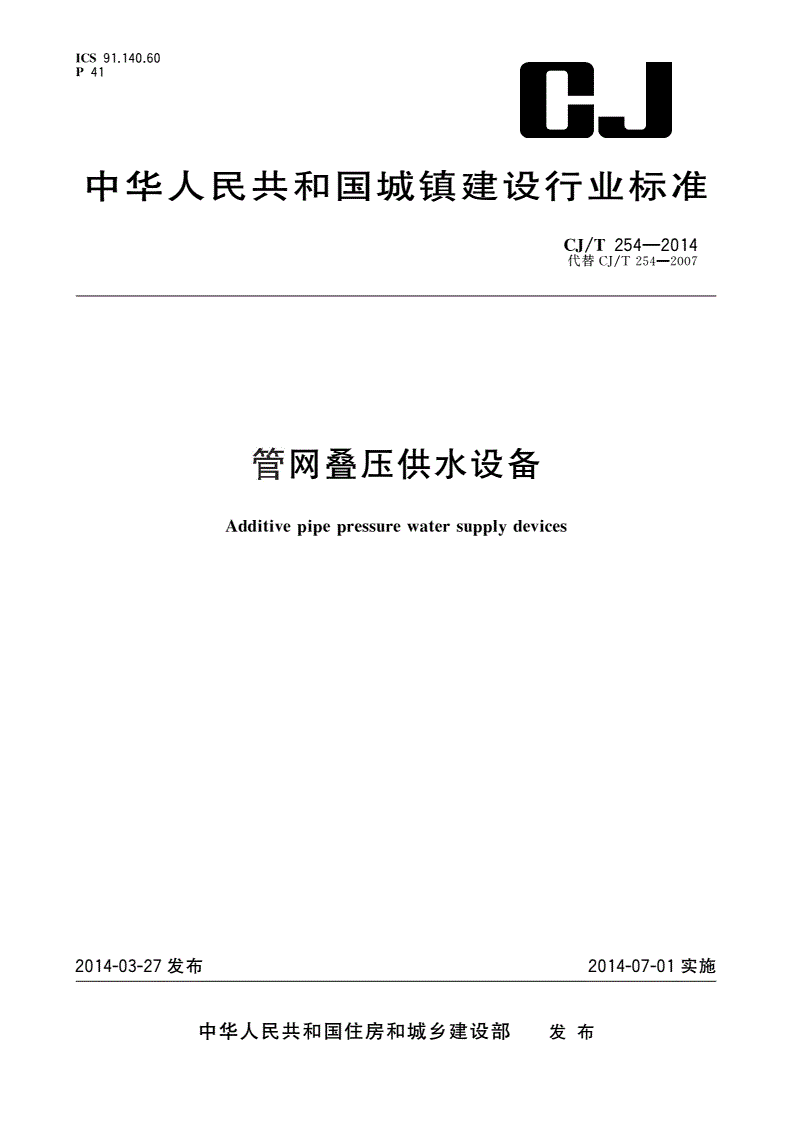

CJ/T 254-2014 管网叠压供水设备

ICS9114060

P41..

中华人民共和国城镇建设行业标准

CJ/T254—2014

代替

CJ/T254—2007

管网叠压供水设备

Additivepipepressurewatersupplydevices

2014-03-27发布2014-07-01实施

中华人民共和国住房和城乡建设部发布

CJ/T254—2014

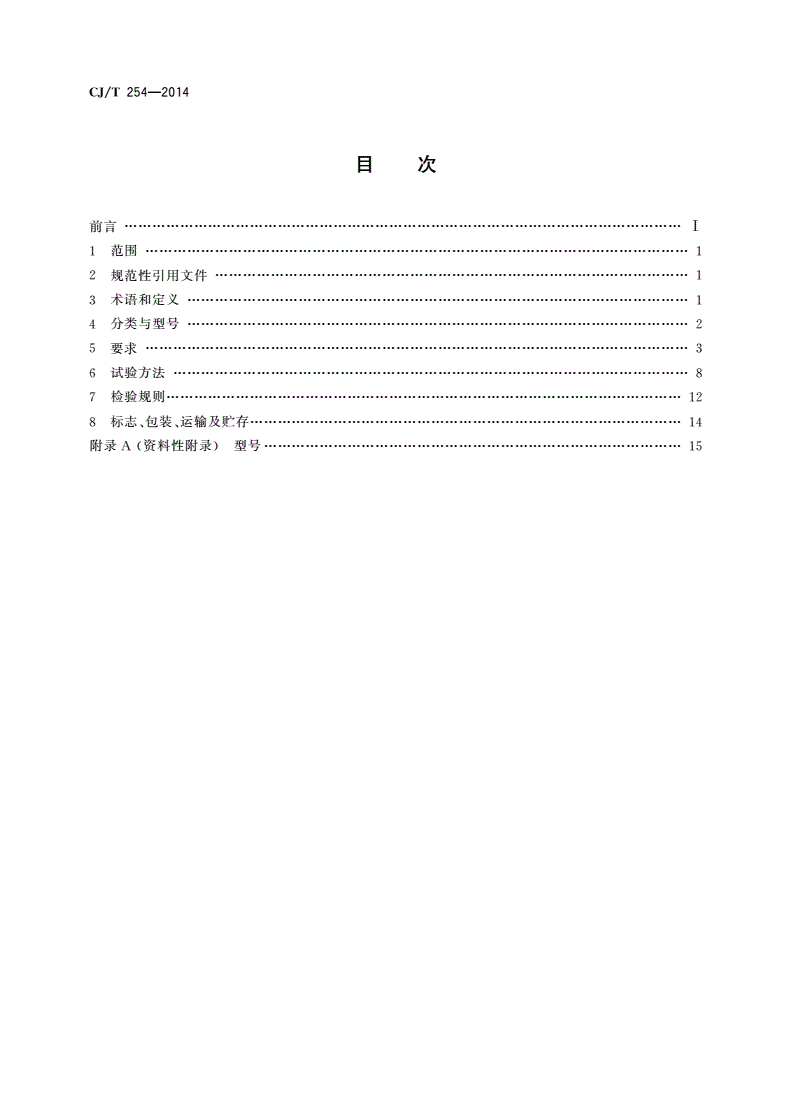

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

分类与型号

4………………2

要求

5………………………3

试验方法

6…………………8

检验规则

7…………………12

标志包装运输及贮存

8、、…………………14

附录资料性附录型号

A()………………15

CJ/T254—2014

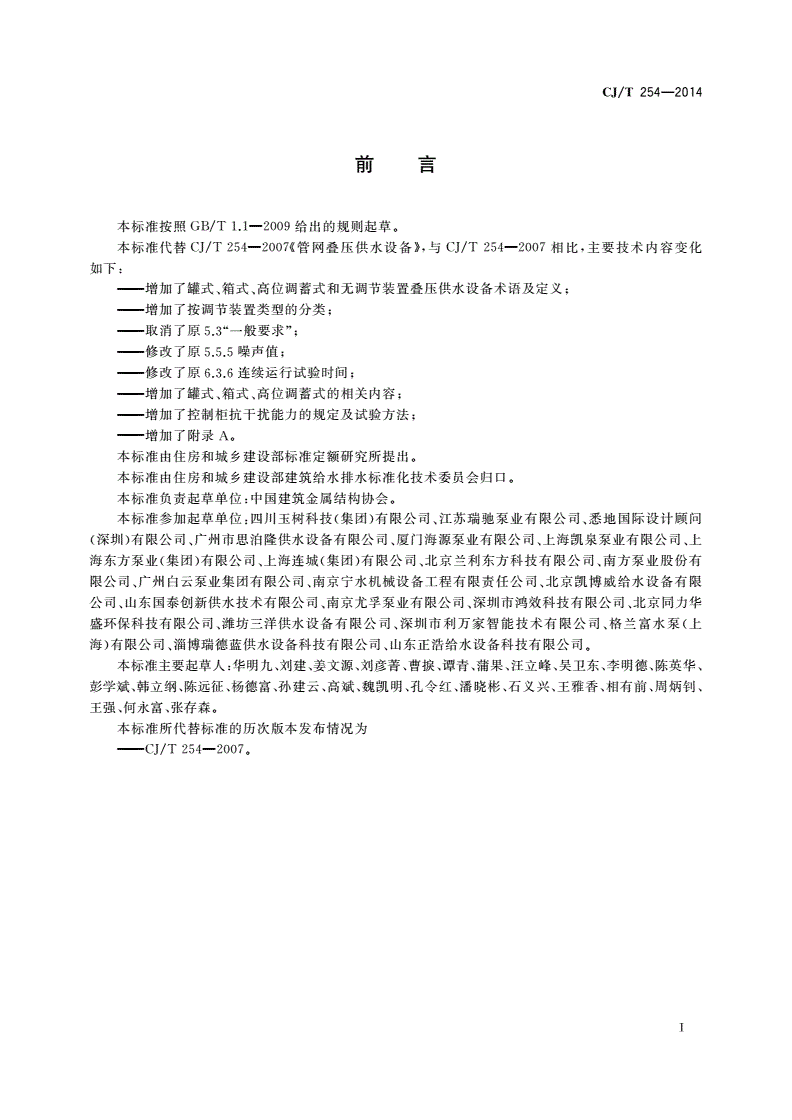

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准代替管网叠压供水设备与相比主要技术内容变化

CJ/T254—2007《》,CJ/T254—2007,

如下

:

增加了罐式箱式高位调蓄式和无调节装置叠压供水设备术语及定义

———、、;

增加了按调节装置类型的分类

———;

取消了原一般要求

———5.3“”;

修改了原噪声值

———5.5.5;

修改了原连续运行试验时间

———6.3.6;

增加了罐式箱式高位调蓄式的相关内容

———、、;

增加了控制柜抗干扰能力的规定及试验方法

———;

增加了附录

———A。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口

。

本标准负责起草单位中国建筑金属结构协会

:。

本标准参加起草单位四川玉树科技集团有限公司江苏瑞驰泵业有限公司悉地国际设计顾问

:()、、

深圳有限公司广州市思泊隆供水设备有限公司厦门海源泵业有限公司上海凯泉泵业有限公司上

()、、、、

海东方泵业集团有限公司上海连城集团有限公司北京兰利东方科技有限公司南方泵业股份有

()、()、、

限公司广州白云泵业集团有限公司南京宁水机械设备工程有限责任公司北京凯博威给水设备有限

、、、

公司山东国泰创新供水技术有限公司南京尤孚泵业有限公司深圳市鸿效科技有限公司北京同力华

、、、、

盛环保科技有限公司潍坊三洋供水设备有限公司深圳市利万家智能技术有限公司格兰富水泵上

、、、(

海有限公司淄博瑞德蓝供水设备科技有限公司山东正浩给水设备科技有限公司

)、、。

本标准主要起草人华明九刘建姜文源刘彦菁曹捩谭青蒲果汪立峰吴卫东李明德陈英华

:、、、、、、、、、、、

彭学斌韩立纲陈远征杨德富孙建云高斌魏凯明孔令红潘晓彬石义兴王雅香相有前周炳钊

、、、、、、、、、、、、、

王强何永富张存森

、、。

本标准所代替标准的历次版本发布情况为

———CJ/T254—2007。

Ⅰ

CJ/T254—2014

管网叠压供水设备

1范围

本标准规定了管网叠压供水设备以下简称设备的术语和定义分类与型号要求试验方法检

(“”)、、、、

验规则标志包装运输和贮存

、、、。

本标准适用于管网叠压类供水设备的设计制造和检验

、。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

压力容器第部分通用要求

GB150.11:

压力容器第部分材料

GB150.22:

压力容器第部分设计

GB150.33:

压力容器第部分制造检验和验收

GB150.44:、

包装储运图示标志

GB/T191

旋转电机定额和性能

GB755

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.11:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.22:B:

电工电子产品环境试验第部分试验方法试验恒定湿热试验

GB/T2423.33:Cab:

水泵流量的测定方法

GB/T3214

回转动力泵水力性能验收试验级和级

GB/T321612

电气控制设备

GB/T3797—2005

外壳防护等级代码

GB4208(IP)

离心泵技术条件类

GB/T5657(Ⅲ)

流体输送用不锈钢焊接钢管

GB/T12771

标牌

GB/T13306

机电产品包装通用技术条件

GB/T13384

生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17219

中小型三相异步电动机能效限定值及能效等级

GB18613

清水离心泵能效限定值及节能评价值

GB19762

建筑给水排水设计规范

GB50015

建筑给水排水及采暖工程施工质量验收规范

GB50242

微机控制变频调速给水设备

CJ/T352

压力容器涂敷与运输包装

JB/T4711

泵的噪声测量与评价方法

JB/T8098—1999

3术语和定义

下列术语和定义适用于本文件

。

1

CJ/T254—2014

31

.

管网叠压供水设备waterysupplydevicewithsuperimposingpipepressure

与供水管网直接串联加压供水利用供水管网压力并保证供水水压满足末端用户所需水压水量

,、,

且保证供水管网压力不低于当地供水部门所规定的最小服务水头和消防规范所规定的压力的加压供水

装置又称叠压供水设备

,。

311

..

罐式叠压供水设备pot-typewaterysupplydevicewithsuperimposingpipepressure

配有稳流补偿罐并实现流量调节的管网叠压供水设备

。

312

..

箱式叠压供水设备cabinet-typewaterysupplydevicewithsuperimposingpipepressure

配有低位水箱并实现流量调节的管网叠压供水设备

。

313

..

高位调蓄式叠压供水设备waterysupplydevicewithsuperimposingpipepressureforoverheadstorage

配有高位调蓄水箱罐并实现流量调节的管网叠压供水设备

()。

314

..

无调节装置叠压供水设备successionwatersupplyequipmentwithoutadjustmentdevice

不配置稳流补偿罐低位水箱和高位调蓄水箱罐的管网叠压供水设备

、()。

32

.

设定压力selectedpressure

叠压供水设备出口的设计工作压力

。

33

.

最高工作压力maximumworkingpressure

pmax

叠压供水设备零流量时出口处的压力

。

34

.

稳定时间settledtime

指设备偏离稳定运行状态后恢复到稳定状态所需时间

,。

35

.

限定压力limitedpressure

根据供水管网可提供的水压规定设备进口处的最低压力

,。

36

.

压力调节精度precisionofpressureadjust

设备在稳定运行状态时压力波动的相对幅度

,。

4分类与型号

41分类

.

411按结构型式分为

..:

室内整体式

a)(NZ);

室内分体式

b)(NF);

室外整体式

c)(WZ);

管中泵式或称潜水式

d)()(GZ)。

2

CJ/T254—2014

412按调节装置类型分为

..:

稳流补偿罐式

a)(W);

低位水箱式

b)(C);

高位调蓄装置式

c)(K);

无调节装置式

d)(Y)。

413按水泵运行方式分为

..:

变频运行

a)(B);

工频运行

b)(G)。

42型号

.

型号组成及标记示例参见附录

A。

5要求

51一般要求

.

511设备的图样和技术文件应符合本标准的要求绘制和编制设备应按已批准的图样及技术文件

..。

制造设备应便于安装调试操作和维护

,、、。

512设备整体布局及部件安装位置应合理便于安装操作调试和维修

..,、、。

513设备配套使用的仪表其类型量程精度应满足使用要求及符合相关标准的规定产品应有产

..,、、。

品合格证

。

514设备配套使用的水泵阀门管件的耐压等级和密封性能应满足使用要求及相关标准的规定配

..、、,

套使用的产品应有产品合格证设备的各种阀门及其活动部件的动作应灵活可靠

,、。

52设备使用的工作环境和工作条件

.

供电频率

a):50×(100±5)%Hz;

供电电压功率小于或等于时供电电压也可为

b):AC380×(100±10)%V(5.5kW,220V);

环境温度

c):4℃~40℃;

相对湿度室外型可允许为

d):<90%(20℃)(95%);

海拔高度不超过超过时应加海拔高度修正系数

e):1000m(,);

设备运行场所应有良好卫生环境应无导电或爆炸性尘埃无腐蚀金属或破坏绝缘的气体或

f),,

蒸气

。

53外观

.

531设备表面应平整匀称不应有明显的划伤凹陷局部变形等缺陷

..、,、、。

532设备表面涂层的颜色应均匀不应有明显的脱漆起泡剥离裂纹流痕等现象管路布置应合

..,、、、、。

理美观检修方便易于操作

、、,。

533不锈钢管道和设备焊接处的焊缝应均匀牢固不应有气孔夹渣裂纹或烧穿等缺陷

..、,、、。

534部件间采用螺栓连接时应牢固可靠

..,、。

535设备应有牢固吊环以便吊装

..,。

54性能要求

.

541设备的供水要求

..

设备应在限定压力值之上进行叠压供水

。

3

CJ/T254—2014

542设备运行要求

..

设备运行时应运转平稳各种开关动作应灵活可靠

,、。

543罐式稳流补偿

..

5431当设备配置有稳流补偿罐时设备应具备以下补偿功能

...,:

补偿能力高峰供水时设备应及时提供补偿水量容积限制最大抽吸流量

———:,(),;

补偿水量容积应为补偿流量与补偿时间的乘积且不应小于设备额定流量运行的

———():,1min

水量

。

5432设备的补偿功能可采用变频调速或其他方式控制

...。

544低位水箱补偿

..

5441当设备配置有低位水箱且供水管网的进水流量不能满足使用要求时水泵机组可切换至从低

...,,

位水箱取水加压后供水至用户管网系统低位水箱防二次污染的措施应符合的要求

,;GB50015。

5442箱式叠压供水设备可配置增压泵与水泵机组串联运行也可配置水射器水泵机组可同时从

...,。,

供水管网和通过水射器从低位水
