GB/T 17410-1998 有机热载体炉

ICS71.120;25-180

J66tj"8

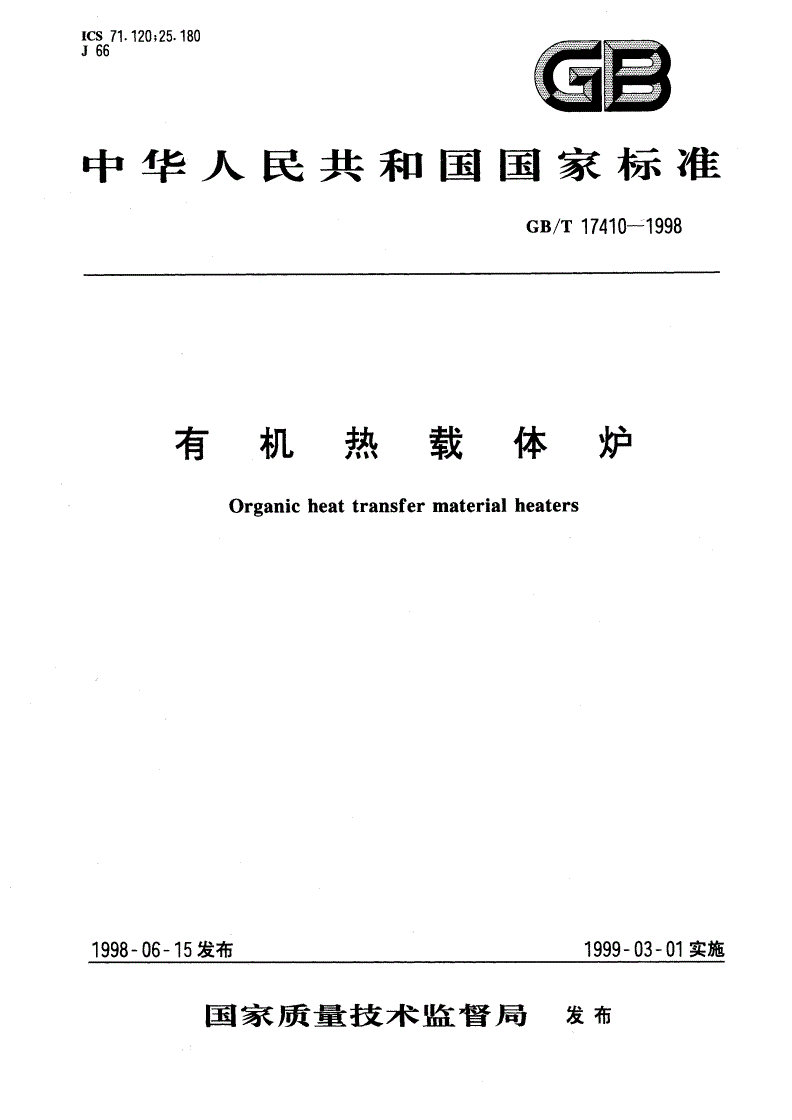

中华人民共和国国家标准

GB/T17410-1998

有机热载体炉

Organicheattransfermaterialheaters

1998一06一15发布1999一03一01实施

国家质董_i技术监督局发布

Gs/T17410-1998

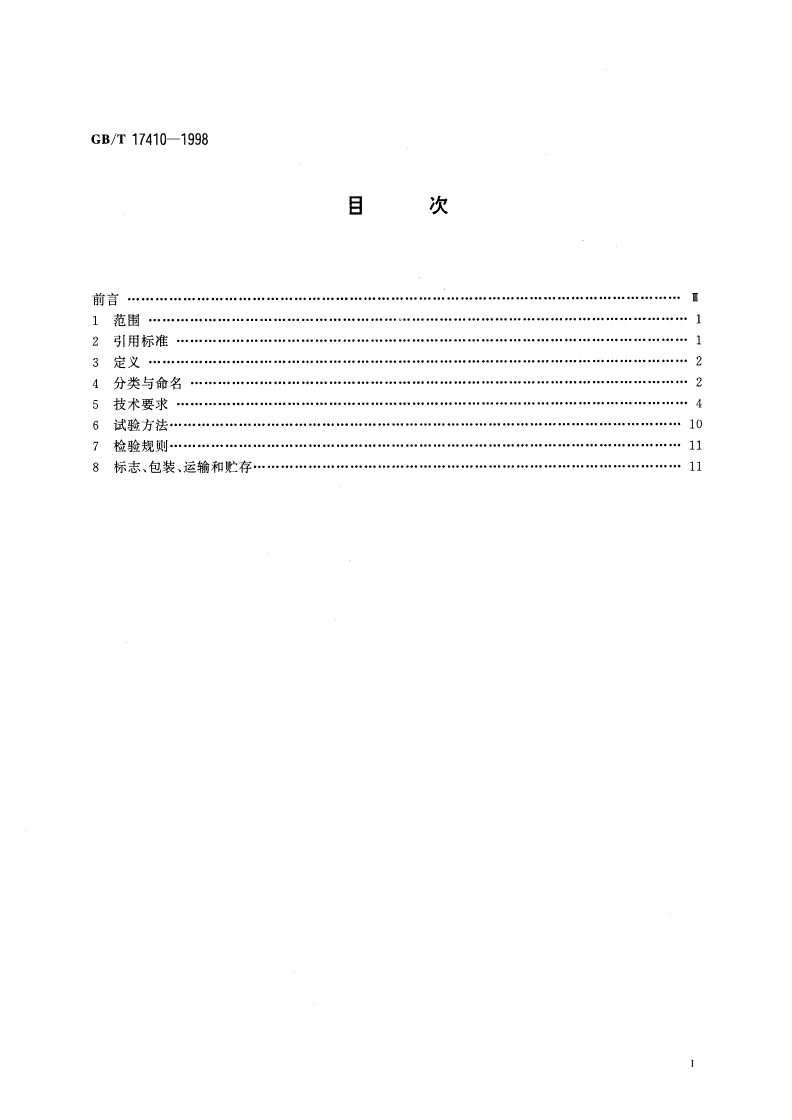

目次

前言·············································································································4·……皿

1范围.·一·1

z引用标准···················，······“·······························，，·······················‘··········，，····。·……1

3定义················································‘·························································‘···……2

4分类与命名·，······。·················，··········································································……2

5技术要求·，，··········································································，··························……4

6试验方法·················，，，···············.，，，··············，···，·····，·······················，，，····。。……10

了检验规则········································……..;···········································.，，···……n

8标志、包装、运输和贮存···，····················································.·，·····················……n

GB/T17410-1998

前言

本标准是根据国内有机热载体炉的不断发展，并为配合劳动部发(1993)第356号《有机热载体炉安

全技术监察规程》的全面贯彻与实施，以HG2104-91((QX系列有机载热体加热炉》行业标准为基础，

非等效采用德国标准DIN4754-90《有机热载体供热设备安全技术规定及检验》制定的。

本标准自实施之日起，同时代替HG2104-910

本标准由中华人民共和国化学工业部提出。

本标准由化工部化工机械与设备标准化技术委员会归口。

本标准起草单位:常州能源设备总厂。

本标准主要起草人:叶浩源、张声、杨建生、陈全胜、陈俊杰、王云祥。

中华人民共和国国家标准

有机热载体炉GB/T17410-1998

Organicheattransfermaterialheaters

范围

本标准规定了有机热载体炉的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮

存

本标准适用于固定式有机热载体气相炉(以下简称气相炉)和有机热载体液相炉(以下简称液相

炉)

弓}用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB41-861型六角螺母一C级

GB191-90包装储运图示标志

GBJ211-87工业炉砌筑工程施工及验收规范

GB711-88优质碳素结构钢热轧厚钢板和宽钢带

GB713-1997锅炉用碳素钢和低合金钢钢板

GB899-88双头螺柱b.=1.5d

GB/T983-1995不锈钢焊条

GB3087-82低中压锅炉用无缝钢管

GB3274-88碳素结构钢和低合金结构钢热轧厚钢板和钢带

GB3323-87钢熔化焊对接接头射线照相和质量分级

GB/T5117-1995碳钢焊条

GB/T5118-1995低合金钢焊条

GB5310-1995高压锅炉用无缝钢管

GB5468-91锅炉烟尘测试方法

GB5780-86六角头螺栓一C级

GB5781-86六角头螺栓一全螺纹一C级

GB5782-86六角头螺栓一A和B级

GB5783-86六角头螺栓一全螺纹一A和B级

GB5784-86六角头螺栓一细杆一B级

GB6170-861型六角螺母一A和B级

GB6175-862型六角螺母一A和B级

GB6654-1996压力容器用钢板

GB7251.1-1997低压成套开关设备和控制设备

GB9222-88水管锅炉受压元件强度计算

国家质f技术监誉局1998一it一15批准1999一03-01实施

标准分享网免费下载

GB/T17410-1998

GB10180-88工业锅炉热工试验规范

GB13271-91锅炉大气污染物排放标准

GB/T13306-91标牌

GB/T14957-94熔化焊用钢丝

GB/T14958-94气体保护焊用钢丝

GB/T16508-1996锅壳锅炉受压元件强度计算

JB1152-81锅炉和钢制压力容器对接焊缝超声波探伤

JB/T1609-93锅炉锅筒技术条件

JB/T1610-93锅炉集箱技术条件

JB/T1611-93锅沪管子技术条件

JB/T1613-93锅炉受压元件焊接技术条件

JB/T1615-91锅炉油漆和包装技术条件

JB/T1618-92锅壳锅炉受压元件制造技术条件

JB/T1619-93锅壳锅炉本体总装技术条件

JB/T1620-93锅炉钢结构技术条件

JB/T1621-93工业锅炉烟箱、钢制烟囱技术条件

JB/T1623-93锅炉管孔中心距尺寸偏差

JB3271-83链条炉排技术条件

JB3726.1-84锅炉除渣设备制造标准通用技术条件

JB3726.2-84锅炉除渣设备制造标准螺旋捞渣机制造技术条件

JB4726-94压力容器用碳素钢和低合金钢锻件

JB/T4735-1997钢制焊接常压容器

JB/T6521-92工业锅炉上煤机通用技术条件

ZBJ88009-89离心式除尘器技术条件

劳动部发1「993]356号有机热载体炉安全技术监察规程

劳动部发「1996]276号蒸汽锅炉安全技术监察规程(以下简称“蒸规”)

定义

本标准采用下列定义。

工作压力workingpressure

在正常操作情况下，有机热载体炉内允许出现的最高压力。

设计计算压力designedcomputationpressure

在相应设计温度下用以确定锅壳或炉管壁厚的压力。

分类与命名

4.1分类

有机热载体炉分液相炉和气相炉两类。

4.2型号

4.2.1表示方法

Gs/T17410-1998

料代号

Y`.定热功率:kW

炉体安置型式代号

燃烧设备代号

—炉类型代号

炉类型代号按表1的规定

表1炉类型代号

代号

-Y

fatI-Mt}幸opQ

燃烧设备代号按表2的规定。

表2燃烧设备代号

燃烧设备代号

链条炉排L

抛煤机炉排P

其他炉排G

油燃烧器Y

气燃烧器Q

4.2炉体安置型式代号按表3的规定

表3炉体安置型式代号

有机热载体炉体安置型式代号

立式L

卧式W

其他Q

有机热载体炉的额定热功率系列规格((kW)推荐如下(超出本系列的由供需双方协商确定)

120,180,240,300,350,500,600,700,800,1000,1200,1400,1800,2000,2400,3000,3500,

4600,6000,7000,10000,12000.

燃料代号按表4的规定。

表4燃料代号

燃料类别类别代号品种品种代号

无烟煤w

煤类M烟煤A

其他煤H

柴油G

油类Y

重油、渣油Z

标准分享网免费下载

GB/T17410-1998

表4(完)

嫩料类别类别代号品种品种代号

夭然气

气类焦炉煤气
