GB/T 10265-1998 核级可烧结二氧化铀粉末技术条件

GB/T10265-1998

台

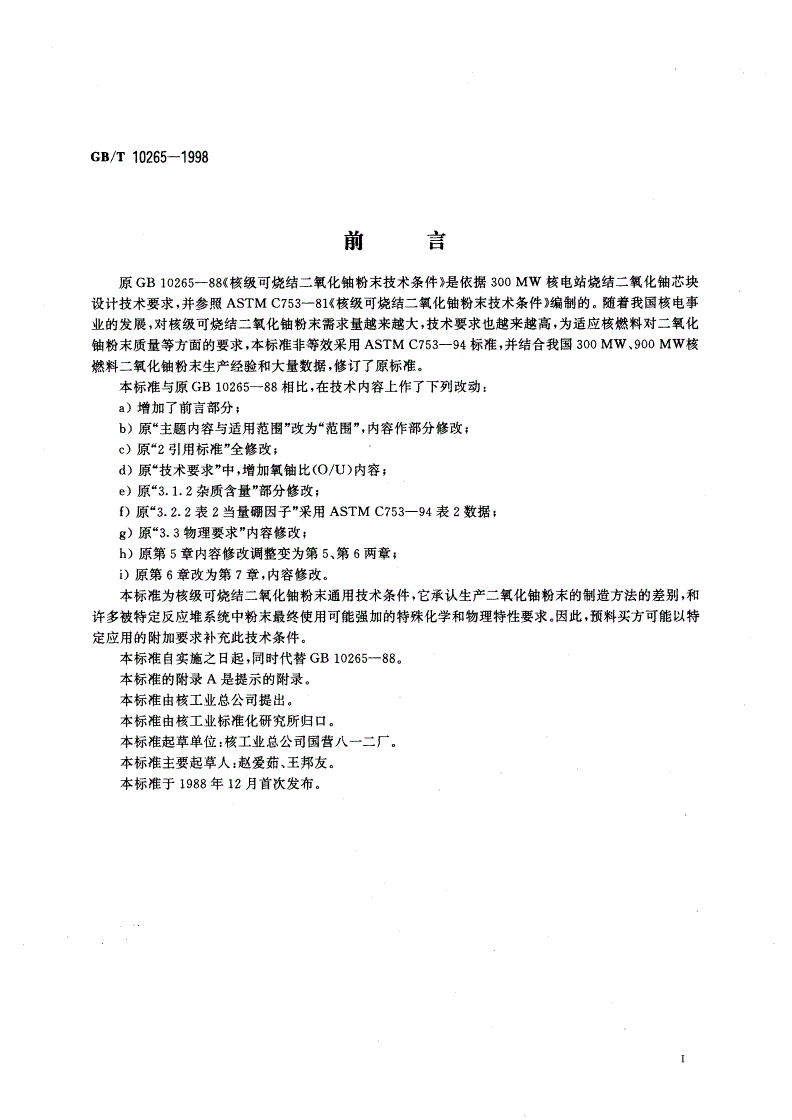

前「1

原GB10265-88((核级可烧结二氧化铀粉末技术条件》是依据300MW核电站烧结二氧化铀芯块

设计技术要求，并参照ASTMC753-81核《级可烧结二氧化铀粉末技术条件》编制的。随着我国核电事

业的发展，对核级可烧结二氧化铀粉末需求量越来越大，技术要求也越来越高，为适应核燃料对二氧化

铀粉末质量等方面的要求，本标准非等效采用ASTMC753-94标准，并结合我国300MW,900MW核

燃料二氧化铀粉末生产经验和大量数据，修订了原标准。

本标准与原GB10265-88相比，在技术内容上作了下列改动：

a)增加了前言部分；

b)原“主题内容与适用范围”改为“范围”，内容作部分修改；

。）原“2引用标准”全修改；

d)原“技术要求”中，增加氧铀比o（/u）内容；

e）原“3.1.2杂质含量”部分修改；

f）原“3.2.2表2当量硼因子，，采用ASTMC753-94表2数据；

9）原“3'.3物理要求”内容修改，

h）原第5章内容修改调整变为第5、第6两章，

1）原第6章改为第7章，内容修改。

本标准为核级可烧结二氧化铀粉末通用技术条件，它承认生产二氧化铀粉末的制造方法的差别，和

许多被特定反应堆系统中粉末最终使用可能强加的特殊化学和物理特性要求。因此，预料买方可能以特

定应用的附加要求补充此技术条件。

本标准自实施之日起，同时代替GB10265-880

本标准的附录A是提示的附录。

本标准由核工业总公司提出。

本标准由核工业标准化研究所归口。

本标准起草单位：核工业总公司国营八一二厂。

本标准主要起草人：赵爱茹、王邦友。

本标准于1988年12月首次发布。

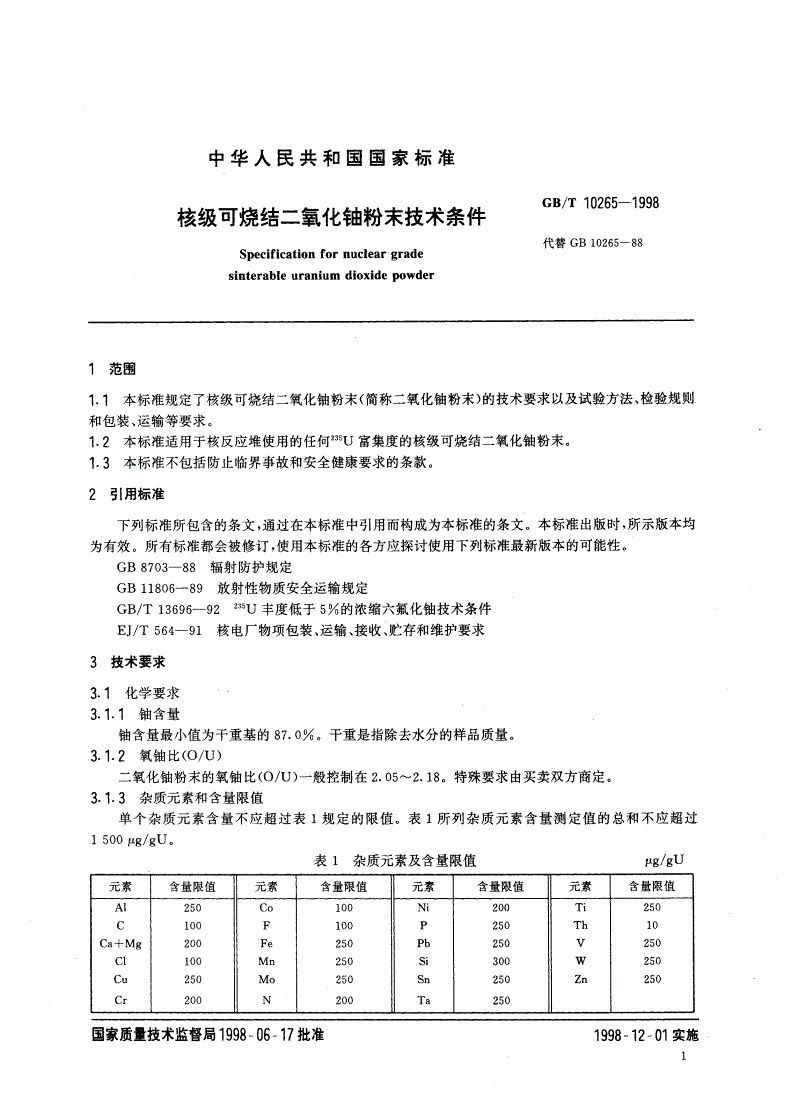

中华人民共和国国家标准

GB/'r10265-1998

核级可烧结二氧化铀粉末技术条件

代替GB10265-88

Specificationfornucleargrade

sinterableuraniumdioxidepowder

范围

1.1本标准规定了核级可烧结二氧化铀粉末简（称二氧化铀粉末）的技术要求以及试验方法、检验规则

和包装、运输等要求。

1.2本标准适用于核反应堆使用的任何23sU富集度的核级可烧结二氧化铀粉末。

1.3本标准不包括防止临界事故和安全健康要求的条款。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB8703-88辐射防护规定

GB11806-89放射性物质安全运输规定

GB/T13696-92231U丰度低于5％的浓缩六氟化铀技术条件

EJ/T564-91核电厂物项包装、运输、接收、贮存和维护要求

3技术要求

3.1化学要求

3.1.1铀含量

铀含量最小值为干重基的87.0%o。干重是指除去水分的样品质量。

3.1.2氧铀比O（/U)

二氧化铀粉末的氧铀比O（/U）一般控制在2.05-v2.18。特殊要求由买卖双方商定。

3.1.3杂质元素和含量限值

单个杂质元素含量不应超过表1规定的限值。表1所列杂质元素含量测定值的总和不应超过

1500t.g/gu。

表1杂质元素及含量限值f"g/gu

元素含量限值含量限值元素含量限值

1元素
