GB/T 26146-2010 偏心半球阀

ICS23．060．99

J16

固园

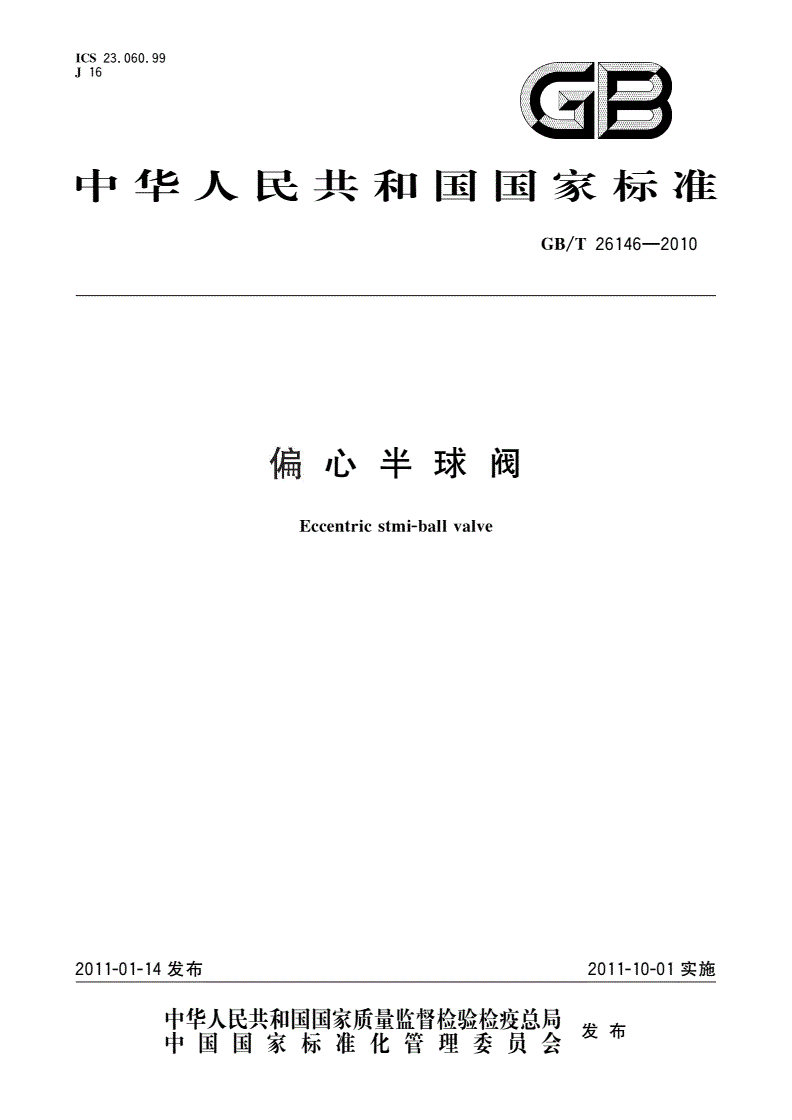

中华人民共和国国家标准

GB／T26146—2010

2011—01-14发布

偏心半球阀

Eccentricstmi-ballvalve

2011—10一01实施

宰瞀徽紫瓣警矬瞥星发布中国国家标准化管理委员会捉111

GB／T26146—2010

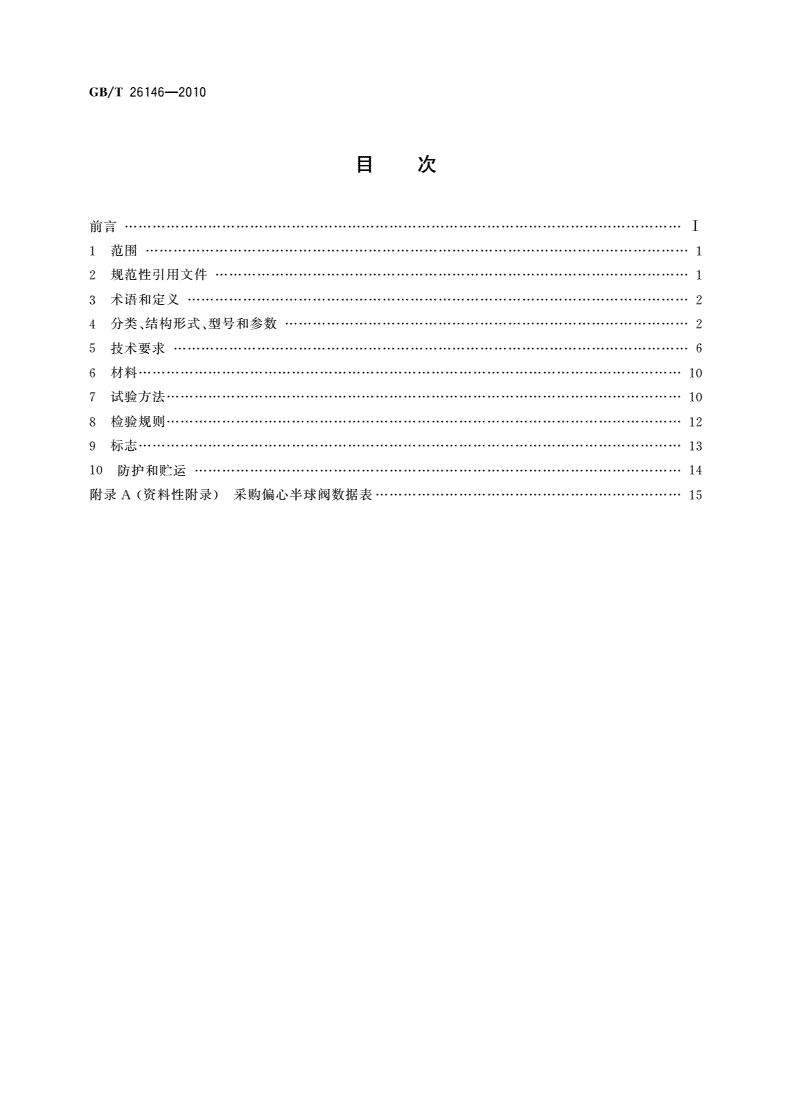

目次

前言?????···?·????????·??，

1范围??·???????····?·????·

2规范性引用文件??????··?···??··

3术语和定义???????··?????··

4分类、结构形式、型号和参数??????-

5技术要求??????????????-

6材料????????????????一

7试验方法???????????????

8检验规则??????????????·

9标志???????????????·

10防护和贮运???????????-?·

附录A(资料性附录)采购偏心半球阀数据表I●●：：0加¨地¨H¨

前言

GB／T26146—2010

本标准按照GB／T1．1—2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国机械工业联合会提出。

本标准由全国阀门标准化技术委员会(scA／Tc188)归口。

本标准起草单位：浙江省机电设计研究院、合肥通用机械研究院、永隆阀门有限公司、温州奥工阀

门有限公司、河南泉舜流体控制科技有限公司、河南黑马实业有限公司。

本标准主要起草人：姜耀林、何朝辉、沈允婊、王晓钧、余金贤、张雄杰、孟建伟、赵紫光。

1范围

偏心半球阀

GB／T26146—2010

本标准规定了偏心半球阀(以下简称“半球阀”)的术语和定义、结构形式、型号和参数、技术要求、材

料、试验方法、检验规则、标志、防护、包装和贮运。

本标准适用于公称压力PN2．5～PN25，公称尺寸DN40～DN2000的灰铸铁和球墨铸铁半球阀；

公称压力PN2．5～PNl00，公称尺寸DN40～DN2000的碳钢、合金钢和不锈钢半球阀。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB150钢制压力容器

GB／T196普通螺纹基本尺寸(GB／T196—2003，Is0724：1993，MoD)

GB／T197普通螺纹公差(GB／T1972003，IS0965—1：1998，MOD)

GB／T228金属材料室温拉伸试验方法(GB／T228—2002，eqvIsO6892：1998)

GB／T1095平键键槽的剖面尺寸(GB／T10952003，ASMEB18．2j．1M：1996，NEQ)

GB／T1096普通型平键(GB／T10962003，ASMEB18．25．1M：1996，NEQ)

GB／T1144矩形花键尺寸、公差和检验(GB／T11442001，neqIs014：1982)

GB／T4622．3缠绕式垫片技术条件

GB／T7306．255。密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹(GB／T7306．2—2000，eqv

ISo7—1：1994)

GB／T9113(所有部分)整体钢制管法兰

GB／T9124钢制管法兰技术条件(GB／T91242010，AsMEB16．5：2009、EN1092一l：2007，

MOD)

GB／T

GB／T

GB／T

GB／T

GB／T

GB／T

GB／T

GB／T

GB／T

GB／T

GB／T

GB／T

128钢制管法兰用金属环垫尺寸(GB／T91282003，IsO7483：1991，NEQ)

2220通用阀门标志(GB／T122201989，idtISO5209：1977)

2221金属阀门结构长度(GB／T12221—2005，IsO5752：1982，MOD)

2223部分回转阀门驱动装置的连接(GB／T12223—2005，IsO5211：2001，MOD)

2224钢制阀门一般要求(GB／T122242005，AsMEB16．34a：1998，NEQ)

2226通用阀门灰铸铁技术条件

2227通用阀门球墨铸铁技术条件

2228通用阀门碳素钢锻件技术条件

2229通用阀门碳素钢铸件技术条件

2230通用阀门不锈钢铸件技术条件

39272008工业阀门压力试验(IS0／DIS5208：2007，MOD)

7219生活饮用水输配水设备及防护材料的安全性评价标准

GB／T26146—2010

GB／T17241．6整体铸铁法兰

GB／T17241．7铸铁管法兰技术条件(GB／T17241_7—1998，neq1sO7005—2：1988)

JB／T106阀门的标志和涂漆

JB／T308阀门型号编制方法

JB／T5300工业用阀门材料选用导则

JB／T6440阀门受压铸钢件射线照相检测

JB／T7370柔性石墨编织填料

JB／T7927阀门铸钢件外观质量要求

3术语和定义

下列术语和定义适用于本文件。

3．1

偏心半球阀eccentricsemi_balIvalve

阀轴中心轴线与半球体中心线形成尺寸偏量，且仅在阀体一侧设置密封副的阀门。

3．2

侧装式sidemouⅡting

半球阀的球体从球阀阀体侧面装入阀体内腔的结构形式，通常称为侧装结构形式，简称为侧装式。

3．3

上装式topmounting

半球阀的球体从球阀的阀体上端(通道中心线以上)装入阀体内腔的结构形式，通常称为上装结构

形式，简称为上装式。

4分类、结构形式、型号和参数

4．1分类

半球阀按安装方式分为侧装式和上装式；按结构分为整体式和分体式；按密封型式分为非金属密封

和金属硬密封。

4．2结构形式

4．2．1半球阀侧装整体式典型结构形式如图1所示。

4．2．2半球阀侧装整体对夹式典型结构形式如图2所示。

4．2．3半球阀侧装分体式典型结构形式如图3所示。

4．2．4半球阀侧装分体式焊接端典型结构形式如图4所示。

4．2．5半球阀侧装式带防静电结构典型结构形式如图5所示。

4．2．6半球阀上装式典型结构形式如图6所示。

1——下端盖

2下阀杆

3——主阀体

1——下端盖

z——下阀杆

3——主阀体

金属密封结构

GB／T26146—2010

0

d=兰b

d型刍L．．L

雳希．

蹩些’Ⅱ=

偏心距

4——压圈；7——上阀杆

5——半球体；8——填料箱

6——阀座；9支架。

图1侧装整体式半球阀典型结构示意图

ll

辨烈‰骷：

，逵蔓佘}

I圆纱偏心痞、～

芦1

金属密封结构

4——压圈；

5——半球体

6——阀座；

7——上阀杆

8——止推环

9——支架。

图2侧装整体对夹式半球阀典型结构示意图

3

GB／T26146—2010

4

卜——下端盖

2——下阀杆

3——主阀体

金属密封结构

结构

0岛

臼!刍L．．．L

万

螽．．觞

≮些

偏心距

4——阀座；7——上阀杆

5——半球体；8——填料箱

6——副阀体；9——支架。

图3侧装分体式半球阀典型结构示意图

1——下端盖

2——下周杆

3——主阀体

金属密封结构

4——阀座；

5——半球体

6——副阀体

构

7——上阀杆

8——填料箱

9——支架。

图4俩装分体式半球阀焊接端典型结构示意图

1——下端盖

2——下阀杆

3——阀体；

金属密封结构

4——压圈；

5——半球体

6——阀座；

GB／T26146—2010

0

d=兰兰=扫

占三—』L

席

适＼

沁

蹩砂。

偏心距

7——上阀杆

8——填料箱

9——支架。

图5侧装式半球阀带防静电结构典型结构示意图

1——下端盖

2～一下阀杆

3——一阀体；

4～一压圈；

5——球冠；

6——半球架

7——阀座；

8——吊环；

9——上阀杆

10——上阀盖

1
