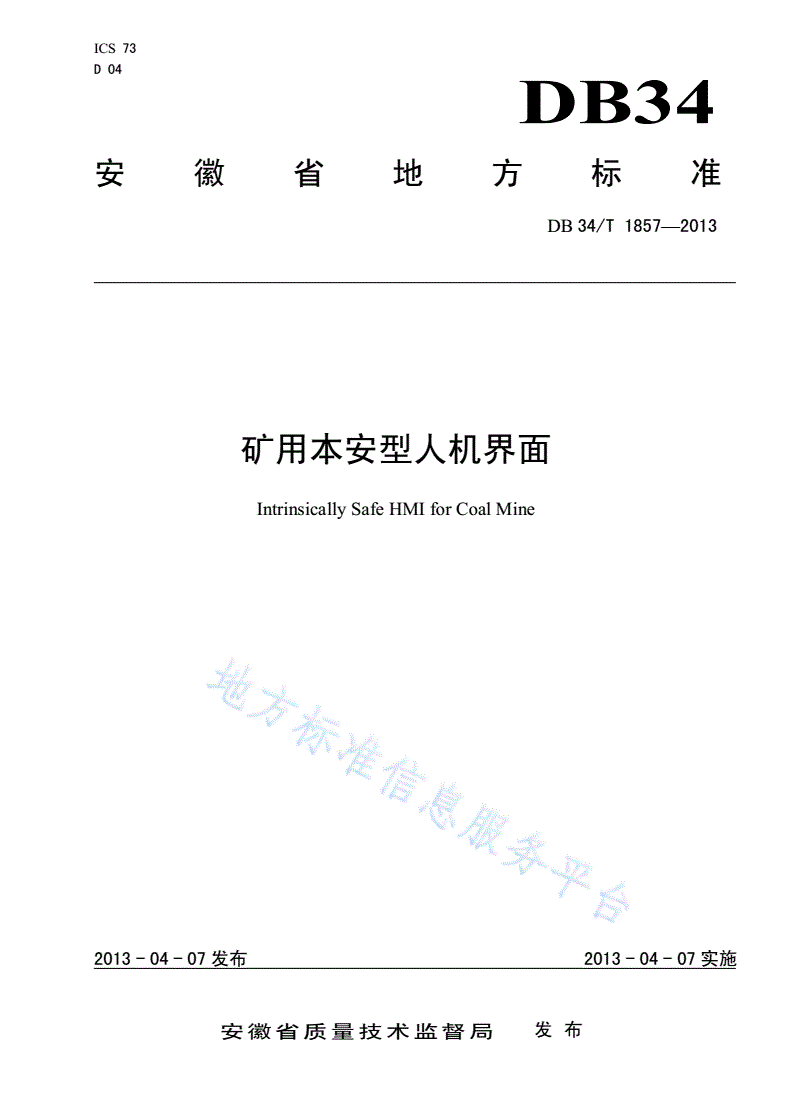

DB34/T 1857-2013 矿用本安型人机界面

ICS73

D04

DB34

安徽省地方标准

DB34/T1857—2013

矿用本安型人机界面

IntrinsicallySafeHMIforCoalMine

2013-04-07发布2013-04-07实施

安徽省质量技术监督局发布

DB34/T1857—2013

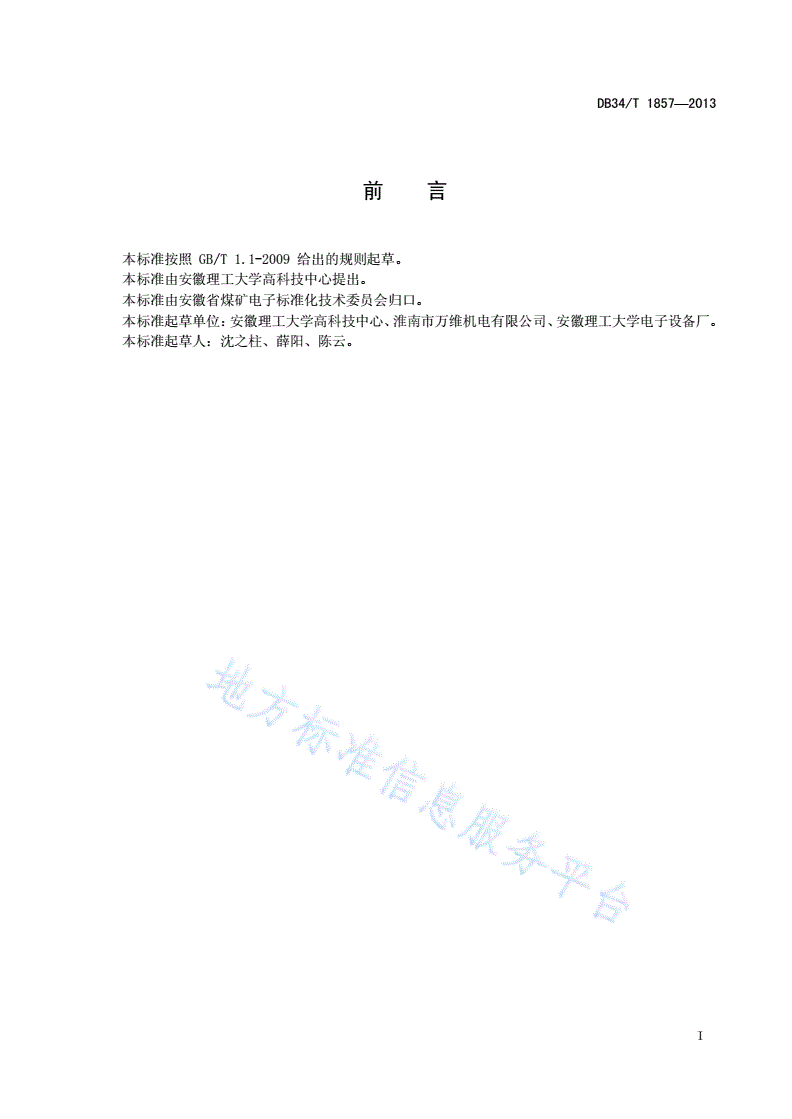

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽理工大学高科技中心提出。

本标准由安徽省煤矿电子标准化技术委员会归口。

本标准起草单位：安徽理工大学高科技中心、淮南市万维机电有限公司、安徽理工大学电子设备厂。

本标准起草人：沈之柱、薛阳、陈云。

I

DB34/T1857—2013

矿用本安型人机界面

1范围

本标准规定了矿用本安型人机界面（以下简称为人机界面）的产品分类、要求、试验方法、检验规

则、标志、包装、运输及贮存。

本标准适用于煤矿用的人机界面。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T2423.1电工电子产品环境试验第2部分:试验方法试验A:低温

GB/T2423.2电工电子产品环境试验第2部分:试验方法试验B:高温

GB/T2423.4电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h+12h循环)

GB/T2423.5电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击

GB/T2423.10电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦)

GB3836.1-2000爆炸性环境第1部分:设备通用要求

GB3836.4-2010爆炸性环境第4部分:由本质安全型"i"保护的设备

GB3836

GB4208外壳防护等级(IP代码)

GB/T12173矿用一般型电气设备

MT210煤矿通信,检测,控制用电工电子产品基本试验方法

MT/T286煤矿通信,自动化产品型号编制方法和管理方法

MT/T772-1998煤矿监控系统主要性能测试方法

MT/T889煤矿用信息传输装置

3产品分类

3.1型号

产品型号应符合MT/T286的规定。

3.2防爆型式及防爆标志

防爆型式：矿用本质安全型；

防爆标志：ExibI。

4要求

1

DB34/T1857—2013

4.1一般要求

产品应符合本标准要求，并按照经规定程序批准的图样及技术文件制造。

4.2环境条件

4.2.1人机界面在下列环境条件下应能正常工作：

a)环境温度：0℃～40℃；

b)相对湿度：≤95％(+25℃)；

c)大气压力：80kPa～106kPa；

d)可含有瓦斯、煤尘等的场所。

4.2.2人机界面应能承受的最恶劣的贮运条件为：

a)高温：+60℃；

b)低温：-40℃；

c)振动：加速度50m/s2；

d)冲击：峰值加速度500m/s2。

4.3基本功能

人机界面应具有：

a)数据显示功能；

b)数据设定功能；

c)数据显示功能；

d)数据设定功能；

e)指示灯显示功能；

f)位控文本显示功能；

g)字控文本显示功能；

h)位控图片显示功能；

i)字控图片显示功能；

j)远程通讯功能；

k)操作控制功能。

4.4传输性能

人机界面与其关联的控制器之间信号传输应符合MT/T899的有关规定。

4.5外观及结构检查

4.5.1外壳表面不应有明显划伤，凹痕，裂缝和变形，表面涂层应均匀、不应起泡、龟裂和脱落。

4.5.2金属零部件不应有锈蚀和其他机械损伤。

4.5.3开关按键应操作灵活可靠，零部件应紧固无松动，接插的活动部件应接插自如。

4.5.4所有标志，铭牌应清晰端正、安装牢固。

4.6面板防护性能

4.6.1面板防护性能应符合GB4208中防护等级IP54的规定。

4.6.2面板表面的绝缘电阻小于1000MΩ。
