DB11/T 1254-2015 再生水热泵系统工程技术规范

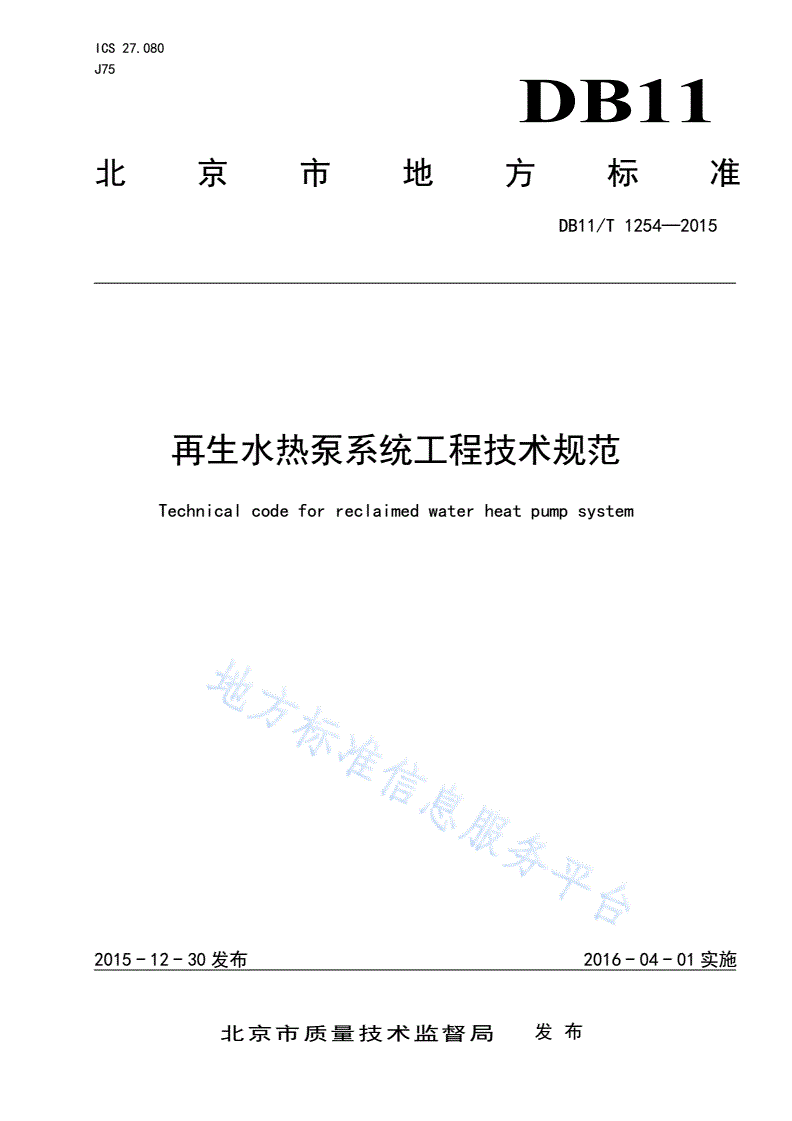

ICS27.080

J75

DB11

北京市地方标准

DB11/T1254—2015

再生水热泵系统工程技术规范

Technicalcodeforreclaimedwaterheatpumpsystem

2015-12-30发布2016-04-01实施

北京市质量技术监督局发布

DB11/T1254—2015

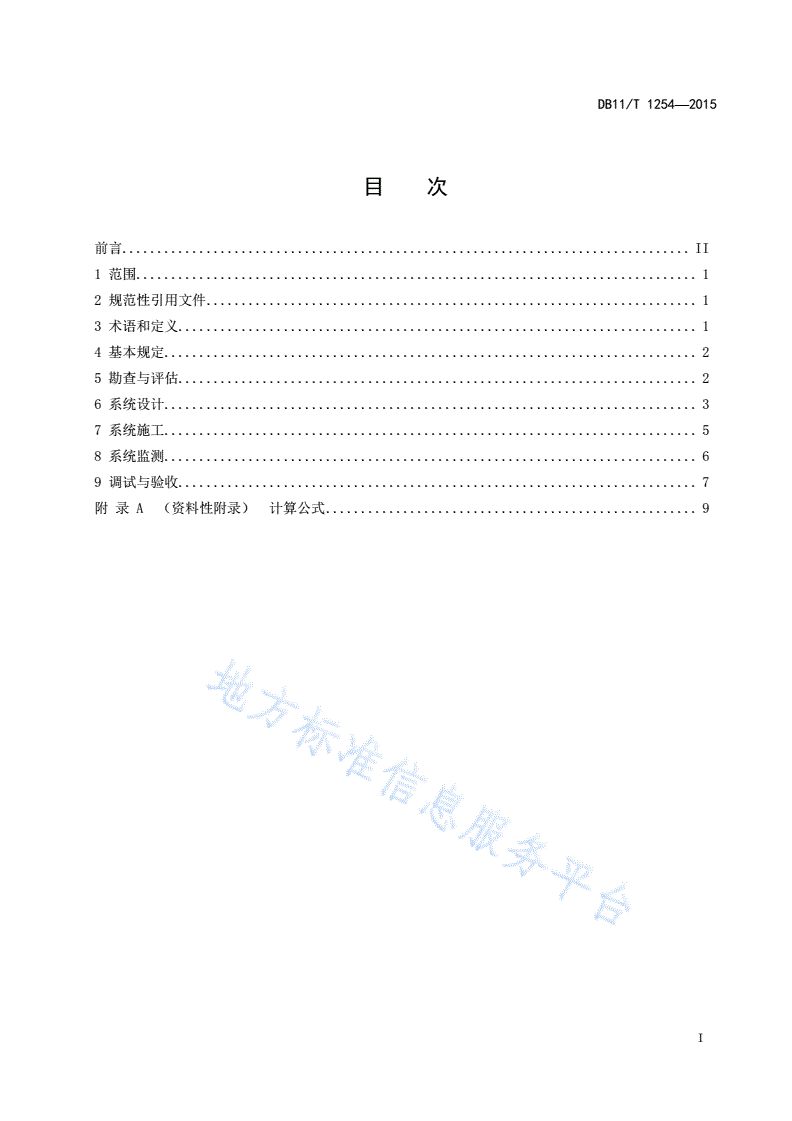

目次

前言.................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4基本规定............................................................................2

5勘查与评估..........................................................................2

6系统设计............................................................................3

7系统施工............................................................................5

8系统监测............................................................................6

9调试与验收..........................................................................7

附录A（资料性附录）计算公式.....................................................9

I

DB11/T1254—2015

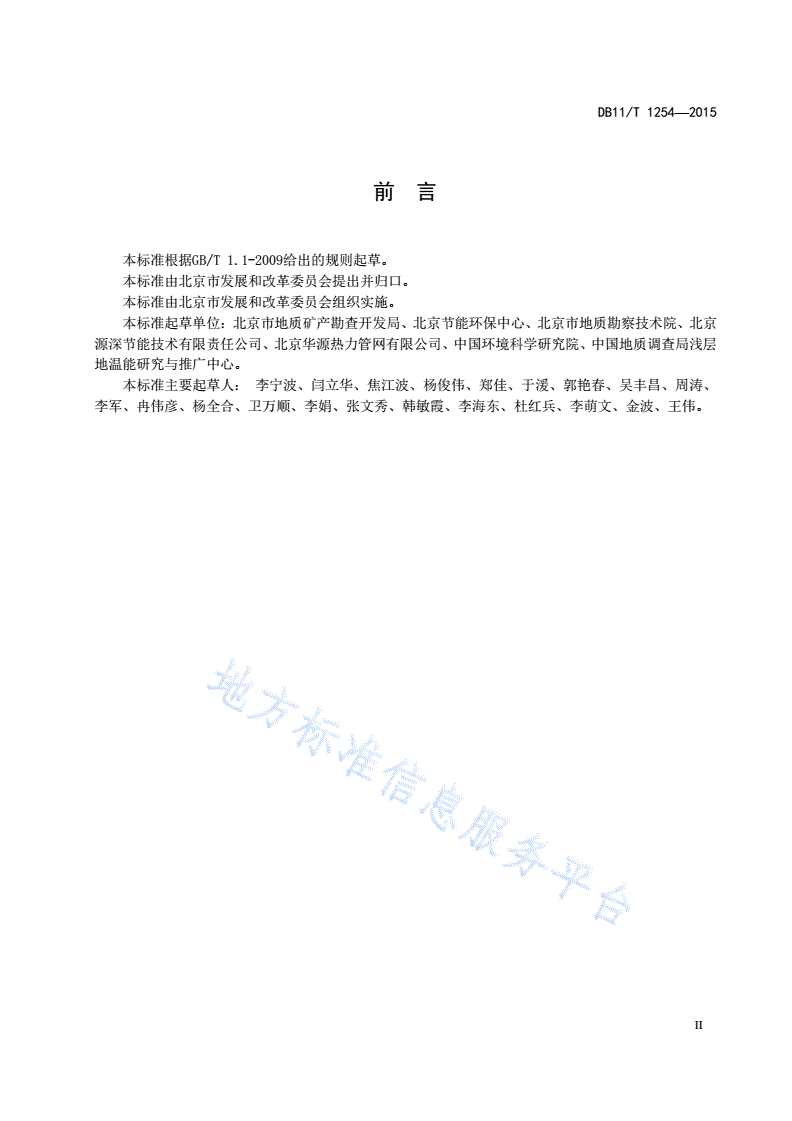

前言

本标准根据GB/T1.1-2009给出的规则起草。

本标准由北京市发展和改革委员会提出并归口。

本标准由北京市发展和改革委员会组织实施。

本标准起草单位：北京市地质矿产勘查开发局、北京节能环保中心、北京市地质勘察技术院、北京

源深节能技术有限责任公司、北京华源热力管网有限公司、中国环境科学研究院、中国地质调查局浅层

地温能研究与推广中心。

本标准主要起草人：李宁波、闫立华、焦江波、杨俊伟、郑佳、于湲、郭艳春、吴丰昌、周涛、

李军、冉伟彦、杨全合、卫万顺、李娟、张文秀、韩敏霞、李海东、杜红兵、李萌文、金波、王伟。

II

DB11/T1254—2015

再生水热泵系统工程技术规范

1范围

本标准规定了再生水热泵系统工程前期勘查与评估、系统设计与施工、监测系统建设、调试和验收

各环节。

本标准适用于以再生水为低位热源，为民用和工业建筑进行供热、供冷或提供生活热水的热泵系统

工程设计、施工及验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50013室外给水设计规范

GB50014室外排水设计规范

GB50015建筑给水排水设计规范

GB50050工业循环冷却水处理设计规范

GB50054低压配电设计规范

GB50242建筑给水排水及采暖工程施工质量验收规范

GB50243通风与空调工程施工质量验收规范

GB50274制冷设备、空气分离设备安装工程施工及验收规范

GB50300建筑工程施工质量验收统一标准

GB/T9068采暖通风与空气调节设备噪声声功率级的测定—工程法

GB/T19409水源热泵机组

CJ/T337城镇污水热泵热能利用水质

DB11/687公共建筑节能设计标准

05R103热交换站工程设计施工图集

3术语和定义

下列术语定义适用于本文件。

3.1

再生水reclaimedwater

污水经处理后，达到一定的水质标准，满足某种使用功能要求，可以进行有益使用的水。

3.2

再生水热能资源reclaimedwaterheatresources

1

DB11/T1254—2015

再生水中所蕴藏的低温热能，其能量主要来源于城市排热、污水处理工艺的增热产热和太阳辐射等。

3.3

再生水换热系统reclaimedwaterheatexchangersystem

使用再生水与某种介质进行热能交换的系统。

3.4

直接式再生水换热系统directreclaimedwaterheatexchangersystem

再生水经过水处理后直接进入热泵机组换热器进行换热的热交换系统。

3.5

间接式再生水换热系统indirectreclaimedwaterheatexchangersystem

再生水经过水处理后进入中间换热器与热泵机组实现间接换热的换热系统。

3.6

间接式再生水换热器indirectreclaimedwaterheatexchanger

间接式再生水换热系统中，从再生水中取热或释热，并传递给其它介质的设备。

3.7

低位热源lowlevelheatsource

与环境温度相近，不能直接利用的热源。

3.8

插入式温度传感器insertiontemperaturesensor

测温探头插入到管道内部，直接测量管道内循环介质温度的温度传感器。

3.9

贴片式温度传感器surfacemounteddevicestemperaturesensor

测温探头贴合于管道外壁，通过测量管壁温度计算循环介质温度的温度传感器。

4基本规定

4.1再生水热泵系统工程实施前应对再生水热能资源利用条件进行勘查与评估。

4.2再生水热泵系统勘查与评估、系统设计与施工均应由具有相应资质的单位完成。

4.3再生水热泵系统工程的实施除应符合本标准外，尚应符合国家及北京市现行有关标准的规定。

5勘查与评估

5.1一般规定

5.1.1再生水热泵系统工程方案确定前，应进行工程场地状况调查和再生水热能资源勘查。
