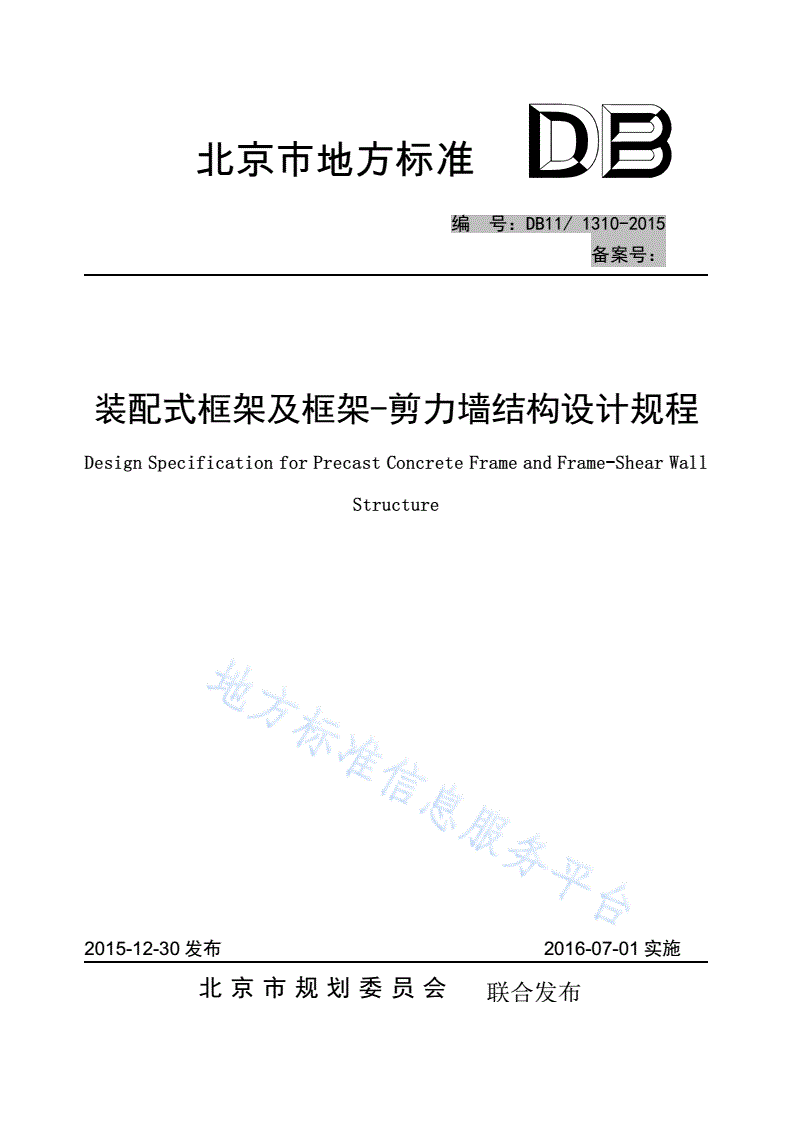

DB11/ 1310-2015 装配式框架及框架-剪力墙结构设计规程

北京市地方标准

编号：DB11/1310-2015

备案号：

装配式框架及框架-剪力墙结构设计规程

DesignSpecificationforPrecastConcreteFrameandFrame-ShearWall

Structure

2015-12-30发布2016-07-01实施

北京市规划委员会联合发布

北京市质量技术监督局

北京市地方标准

装配式框架及框架-剪力墙结构设计规程

DesignSpecificationforPrecastConcreteFrameand

Frame-ShearWallStructure

DB/TYY-2015

主编单位：北京市建筑设计研究院有限公司

批准部门：北京市规划委员会

北京市质量技术监督局

实施日期：2016年07月01日

2015北京

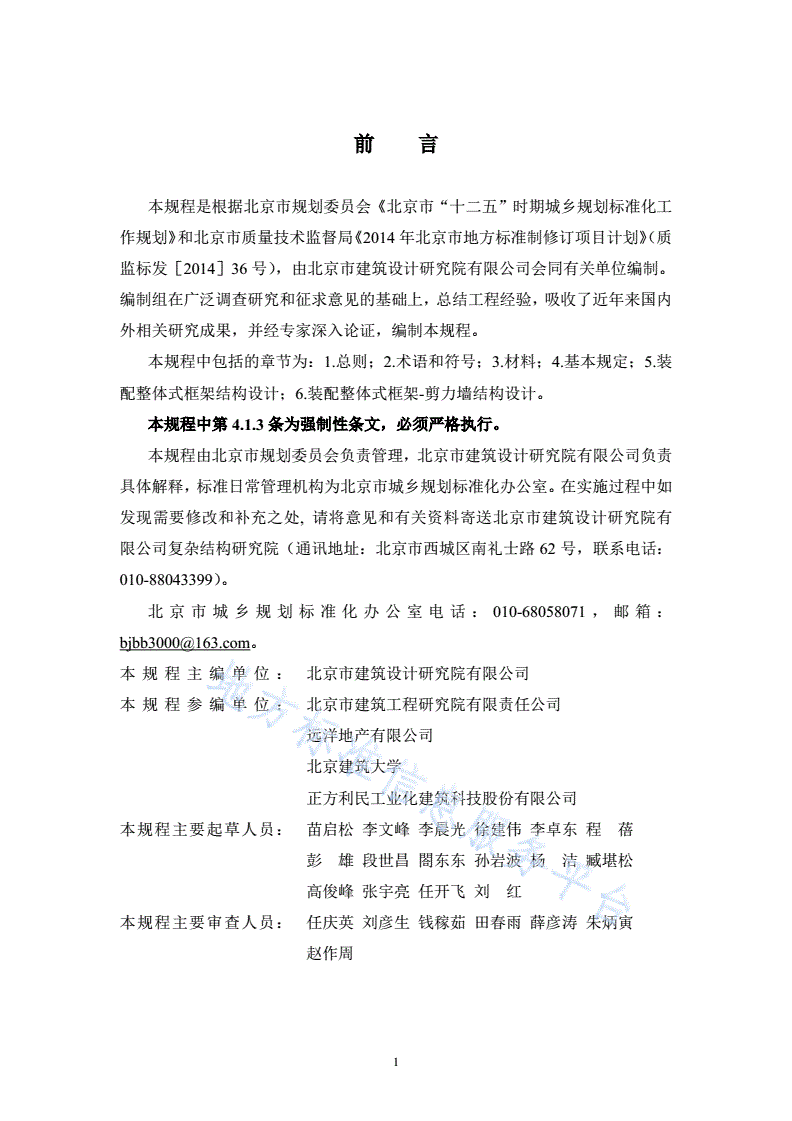

前言

本规程是根据北京市规划委员会《北京市“十二五”时期城乡规划标准化工

作规划》和北京市质量技术监督局《2014年北京市地方标准制修订项目计划》（质

监标发［2014］36号），由北京市建筑设计研究院有限公司会同有关单位编制。

编制组在广泛调查研究和征求意见的基础上，总结工程经验，吸收了近年来国内

外相关研究成果，并经专家深入论证，编制本规程。

本规程中包括的章节为：1.总则；2.术语和符号；3.材料；4.基本规定；5.装

配整体式框架结构设计；6.装配整体式框架-剪力墙结构设计。

本规程中第4.1.3条为强制性条文，必须严格执行。

本规程由北京市规划委员会负责管理，北京市建筑设计研究院有限公司负责

具体解释，标准日常管理机构为北京市城乡规划标准化办公室。在实施过程中如

发现需要修改和补充之处,请将意见和有关资料寄送北京市建筑设计研究院有

限公司复杂结构研究院（通讯地址：北京市西城区南礼士路62号，联系电话：

010-88043399）。

北京市城乡规划标准化办公室电话：010-68058071，邮箱：

bjbb3000@163.com。

本规程主编单位：北京市建筑设计研究院有限公司

本规程参编单位：北京市建筑工程研究院有限责任公司

远洋地产有限公司

北京建筑大学

正方利民工业化建筑科技股份有限公司

本规程主要起草人员：苗启松李文峰李晨光徐建伟李卓东程蓓

彭雄段世昌閤东东孙岩波杨洁臧堪松

高俊峰张宇亮任开飞刘红

本规程主要审查人员：任庆英刘彦生钱稼茹田春雨薛彦涛朱炳寅

赵作周

1

目录

1总则......................................................................................................................................................1

2术语和符号..........................................................................................................................................2

2.1术语................................................................................................................................................2

2.2符号................................................................................................................................................3

3材料......................................................................................................................................................4

3.1混凝土、钢筋和钢材....................................................................................................................4

3.2连接材料........................................................................................................................................4

4基本规定..............................................................................................................................................5

4.1一般规定........................................................................................................................................5

4.2作用及作用效应组合...................................................................................................................7

4.3结构分析.......................................................................................................................................7

4.4预制构件设计...............................................................................................................................7

4.5连接设计.......................................................................................................................................8

4.6楼盖设计......................................................................................................................................11

5装配整体式框架结构设计.................................................................................................................14

5.1一般规定......................................................................................................................................14

5.2承载力计算..................................................................................................................................14

5.3构造设计.....................................................................................................................................16

6装配整体式框架-剪力墙结构设计....................................................................................................26

6.1一般规定.....................................................................................................................................26

6.2连接设计......................................................................................................................................26

本规范用词说明....................................................................................................................................28

引用标准名录........................................................................................................................................29

2

Contents

1General.................................................................................................................................................1

2TermsandSymbols..............................................................................................................................2

2.1Terms..............................................................................................................................................2

2.2Symbols..........................................................................................................................................3

3Materials...............................................................................................................................................4

3.1Concrete,ReinforcingBarandSteel...............................................................................................4

3.2ConnectionMaterials.....................................................................................................................4

4BasicRequirements.............................................................................................................................5

4.1GeneralRequirements....................................................................................................................5

4.2ActionsandActionCombinations..................................................................................................7

4.3StructuralAnalysis.........................................................................................................................7

4.4ComponentDesign.........................................................................................................................7

4.5ConnectionDesign.........................................................................................................................8

4.6SlabDesign..................................................................................................................................11

5PrecastIntegralConcreteFrameStructuralDesign......................................................................14

5.1GeneralRequirements..................................................................................................................14

5.2CapacityCalculation....................................................................................................................14

5.3Detailing.......................................................................................................................................16

6PrecastIntegralConcreteFrameStructural-ShearDesign...........................................................26

6.1GeneralRequirements..................................................................................................................26

6.2ConnectionDesign.......................................................................................................................26

ExplanationofWordinginThisSpecification...................................................................................28

ListsofQuotedStandards....................................................................................................................29

3

1总则

1.0.1为了在装配式混凝土框架及框架-剪力墙结构的设计中贯彻执行国家和

北京市的技术经济政策，做到安全适用、经济合理、技术先进、保证质量，促

进建筑产业化的发展，制定本规程。

1.0.2本规程适用于北京市行政区域内的抗震设防类别为标准设防类及重点设

防类、抗震设防烈度为7度（0.15g）及8度（0.20g）的装配式混凝土框架及框

架-剪力墙结构的设计；结构适用的最大高度应符合本规程的有关规定。本规程

不适用于特别不规则的建筑。

1.0.3装配式混凝土框架及框架-剪力墙结构设计除应符合本规程的规定外，尚

应符合现行国家、行业和北京市有关标准的规定。

1

2术语和符号

2.1术语

2.1.1装配整体式框架结构monolithicprecastconcreteframestructure

由预制框架梁柱通过可靠的方式进行连接并与现场后浇混凝土、水泥基灌浆料

形成整体的框架结构。简称装配式框架结构。

2.1.2装配整体式框架-剪力墙结构monolithicprecastconcreteframestructurewith

shearwall

由预制框架梁柱通过采用各种可靠的方式进行连接，并与现场浇筑的混凝土剪

力墙可靠连接并形成整体的框架-剪力墙结构。简称装配整体式框架-剪力墙结构。

2.1.3接缝seambetweenprecastcomponentandconcreteorgroutcast-in-situ

装配整体式结构中，预制构件与后浇混凝土、水泥基灌浆料之间的交接界面。

2.1.4拼缝gapbetweenprecastcomponents

预制构件现场拼接时形成的预制构件之间的空隙。

2

2.2符号

2.2.1材料性能

fc——混凝土轴心抗压强度设计值；

ft——混凝土轴心抗拉强度设计值；

'——普通钢筋的抗拉、抗压强度设计值；

fy、fy

2.2.2作用、作用效应及承载力

Vd——持久设计状况下接缝剪力设计值；

——

VdE地震设计状况下接缝剪力设计值；

——

Vjd静力承载力极限状态下接缝承载力设计值；

——

VjdE地震作用承载力极限状态下接缝承载力设计值；

——被连接构件的相应承载力设计值，即被连接构件实配钢筋面

Vm

积计算的斜截面受剪承载力设计值；

N——轴向力设计值；

M——弯矩设计值；

V——剪力设计值；

Du——结构层间相对位移；

2.2.3几何参数

h——楼层层高；梁高；

b——梁柱截面宽度，叠合面的宽度；

h0——梁柱截面的有效高度，叠合面的有效高度；

d——钢筋的公称直径（简称直径）；

2.2.4计算系数及其他

γRE——承载力抗震调整系数；

η——接缝强连接系数；

j

γ——接缝内力增大系数；

j

3

3材料

3.1混凝土、钢筋和钢材

3.1.1装配式结构中，混凝土的各项性能指标应符合国家现行标准《混凝土结构设计

规范》GB50010的规定。

3.1.2装配式结构中普通受力钢筋的选用及其各项性能指标均应符合国家现行标准

《混凝土结构设计规范》GB50010的规定；钢材的各项性能指标应符合国家现行标

准《钢结构设计规范》GB50017的规定。

3.2连接材料

3.2.1钢筋套筒灌浆连接接头采用的套筒应符合现行行业标准《钢筋连接用灌浆套

筒》JG/T398的规定；钢筋套筒灌浆连接接头采用的灌浆料应符合现行行业标准《钢

筋连接用套筒灌浆料》JG/T408的规定。

3.2.2预制构件连接用预埋件，应符合国家现行标准《混凝土结构设计规范》GB50010

的规定。

3.2.3预制构件连接件的钢材以及焊接材料或螺栓材料应符合国家现行标准《钢结构

设计规范》GB50017、《建筑钢结构焊接技术规程》JGJ81、《钢筋焊接及验收规程》

JGJ18的规定。

3.2.4上下层预制柱之间的接缝材料立方体抗压强度应高于预制柱混凝土立方体抗

压强度10MPa或以上，且不应低于40MPa，并应满足安装施工要求。

4

4基本规定

4.1一般规定

4.1.1装配整体式框架结构、装配整体式框架-剪力墙结构的房屋最大适用高度应符合

表4.1.1的规定。

表4.1.1各种结构房屋的最大适用高度（m）

抗震设防烈度

结构类型

7度（0.15g）8度（0.20g）

装配整体式框架结构5040

装配整体式框架-剪力墙结构120100

注：房屋高度指室外地面到主要屋面板板顶的高度（不考虑局部突出屋顶部分）。

4.1.2装配整体式结构的高宽比不宜超过表4.1.2的规定。

表4.1.2装配整体式结构适用的最大高宽比

结构类型7度（0.15g）8度（0.20g）

装配整体式框架结构43

装配整体式框架-剪力墙结构65

4.1.3装配整体式结构构件的抗震设计，应根据设防类别、烈度、结构类型和房屋高

度采用不同的抗震等级，并应符合相应的计算和构造措施要求。丙类装配整体式结

构的抗震等级应符合表4.1.3规定。

表4.1.3丙类装配整体式结构的抗震等级

抗震设防烈度

结构类型

7（0.15g）8（0.20g）

高度(m)≤24＞24≤24＞24

装配整体式

框架三二二一

框架结构

大跨度框架二一

＞24且＞24且

高度(m)≤24＞60≤24＞60

装配整体式≤60≤60

框架-剪力墙结构框架四三二三二一

剪力墙三二二二一一

5

注：大跨度框架指跨度不小于18m的框架。

4.1.4乙类装配整体式结构应按本地区抗震设防烈度提高一度的要求加强其抗震措

施；当本地区抗震设防烈度为8度且抗震等级为一级时，应采取比一级更高的抗震

措施；当建筑场地为I类时，仍可按本地区抗震设防烈度的要求采取抗震构造措施。

4.1.5结构平面布置宜规则、对称，质量、刚度分布宜均匀；竖向布置应规则、连续、

均匀，并应避免抗侧力结构的侧向刚度和承载力竖向突变，承重构件宜在竖向上下

对齐。

4.1.6高层装配整体式结构宜设置地下室，地下室宜采用现浇混凝土。

4.1.7装配整体式结构构件及节点应进行承载能力极限状态、正常使用极限状态设计

及施工阶段验算，并应符合国家现行标准《混凝土结构设计规范》GB50010、《建筑

抗震设计规范》GB50011和《混凝土结构工程施工规范》GB50666等有关规定。

4.1.8预制构件的承载力抗震调整系数应符合国家现行标准《混凝土结构设计规范》

GB50010和《建筑抗震设计规范》GB50011的规定；接缝受剪验算时，承载力抗震

调整系数取0.85。

4.1.9装配式结构设计应重视概念设计和预制构件的连接设计。应采用合理的结构方

案和可靠的连接构造措施，加强结构的整体性和冗余度。必要时，应进行防连续倒

塌设计。

4.1.10装配式结构的设计，应满足下列要求：

1预制构件应符合模数协调原则，优化预制构件的尺寸，减少预制构件的种类；

2预制构件应满足施工吊装要求，且应便于施工安装和进行质量控制。

3应根据预制构件的功能部位、采用的材料、加工制作等因素，确定合理的公差。

在必要的精度范围内，宜选用较大的基本公差。

4.1.11装配式结构设计应综合考虑预制构件制作和安装阶段误差的影响，采取有效

措施减小误差影响，防止误差累积。预制构件之间的拼缝宽度不宜小于10mm。

4.1.12装配式结构设计应进行施工图和预制构件制作详图两阶段设计，并应满足下列

要求：

1施工图阶段，应完成装配式结构的计算分析、结构构件的截面和配筋设计、节

点连接构造设计、结构构件拼装设计等；

2预制构件制作详图阶段，应根据建筑、结构和机电设备各专业以及设计、制作

和施工各环节的综合要求进行深化设计，协调各专业和各阶段所用预埋部件，确定

6

合理的制作和安装公差等，其内容和深度应满足构件制作、运输、安装的要求。

4.2作用及作用效应组合

4.2.1装配整体式结构的作用及作用效应组合应根据国家现行标准《建筑结构荷载规

范》GB50009、《建筑抗震设计规范》GB50011、《高层建筑混凝土结构技术规程》

JGJ3和《混凝土结构工程施工规范》GB50666确定。

4.2.2进行后浇叠合层混凝土施工阶段验算时，叠合楼盖的施工活荷载取值应考虑实

际施工情况，且不宜小于1.5kN/m2。

4.3结构分析

4.3.1装配整体式框架结构、装配整体式框架-剪力墙结构可采用与现浇混凝土结构相

同的方法进行结构分析。

4.3.2装配整体式框架和装配整体式框架-剪力墙结构承载能力极限状态及正常使用

极限状态的作用效应分析可采用弹性方法。

4.3.3按弹性方法计算的风荷载或多遇地震标准值作用下的楼层层间最大水平位移与

层高之比Duh/宜符合表4.3.3的规定。

表4.3.3楼层层间最大位移与层高之比的限值

结构体系Du/h限值

装配整体式框架结构1/550

装配整体式框架-剪力墙结构1/800

4.3.4当进行结构内力与位移计算时，采用装配整体式叠合楼盖的楼面中，应考虑叠

合板对梁刚度的增大作用，可根据翼缘情况取1.3～2.0的增大系数。

4.4预制构件设计

4.4.1预制构件应合理选择吊具和吊点的数量和位置，使其在脱模、翻转、运输及安

装阶段满足设计要求。对制作、运输和堆放、安装等短暂设计状况下的预制构件验

算，应符合国家现行标准《混凝土结构工程施工规范》GB50666的有关规定。

4.4.2预制构件中普通钢筋及预应力筋的混凝土保护层厚度应满足国家现行标准《混

凝土结构设计规范》GB50010的要求；混凝土保护层厚度大于50mm时，宜对保护

7

层采取有效的防裂构造措施。

4.4.3预制楼梯梯板上部应配置通长的构造钢筋，配筋率不宜小于0.15%；下部钢筋

应按计算确定；分布钢筋直径不宜小于6mm，间距不宜大于250mm。

4.4.4预制构件中外露预埋件凹入混凝土表面不宜小于10mm。

4.4.5预制构件外露金属件应进行封锚或防腐处理，其耐久性应满足结构设计使用年

限的要求。有防火要求时尚应采取防火措施。

4.5连接设计

4.5.1装配式结构的连接节点构造应受力明确、传力可靠、施工方便、质量可控，满

足结构的承载力、延性和耐久性要求。预制构件的拼接部位宜设置在构件受力较小

的部位。预制构件的连接方式应保证节点的破坏不先于连接的构件。

4.5.2装配整体式框架和装配整体式框架-剪力墙设计时，接缝的正截面承载力应符合

国家现行标准《混凝土结构设计规范》GB50010的规定。预制构件与现浇混凝土连

接接缝的受剪承载力应按下列公式进行验算：

1持久设计状况、短暂设计状况

γγV£V（4.5.2-1）

0jdjd

2地震设计状况

在梁柱箍筋加密区：

γV£V/γ（4.5.2-2）

jdEjdERE

且ηV£V（4.5.2-3）
