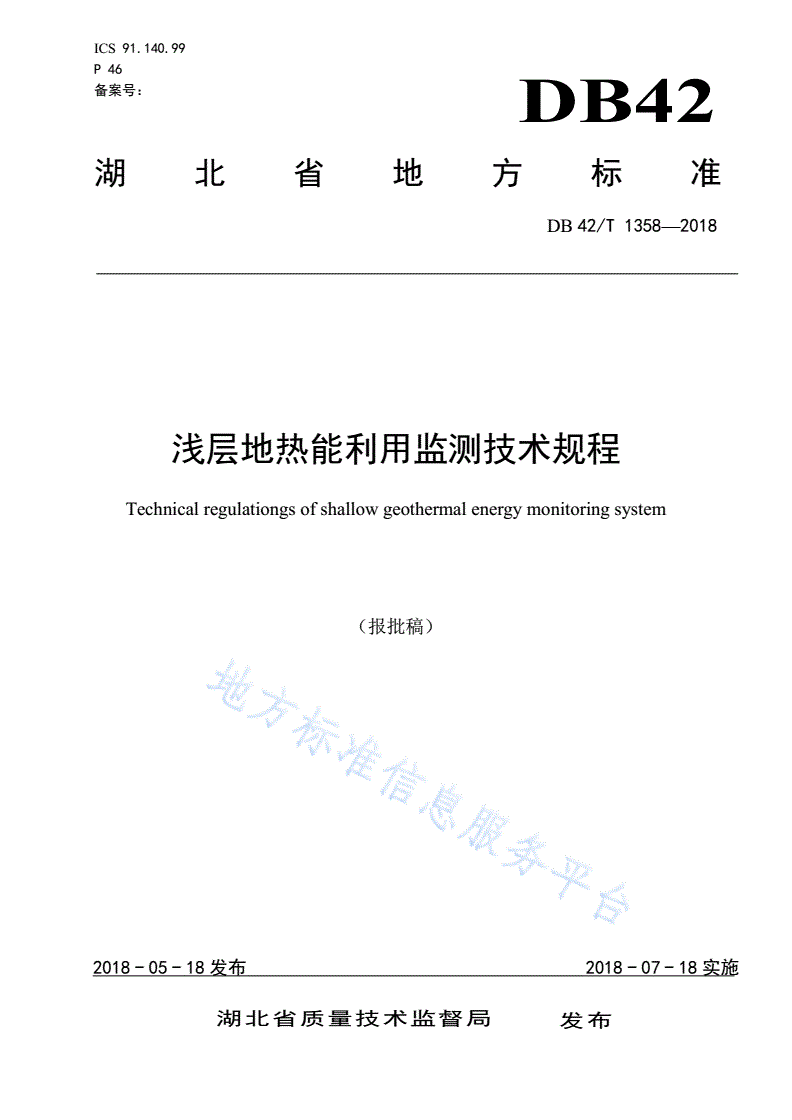

DB42/T 1358-2018 浅层地热能利用监测技术规程

ICS91.140.99

P46

备案号：DB42

湖北省地方标准

DB42/T1358—2018

浅层地热能利用监测技术规程

Technicalregulationgsofshallowgeothermalenergymonitoringsystem

（报批稿）

2018-05-18发布2018-07-18实施

湖北省质量技术监督局发布

DB42/T1358—2018

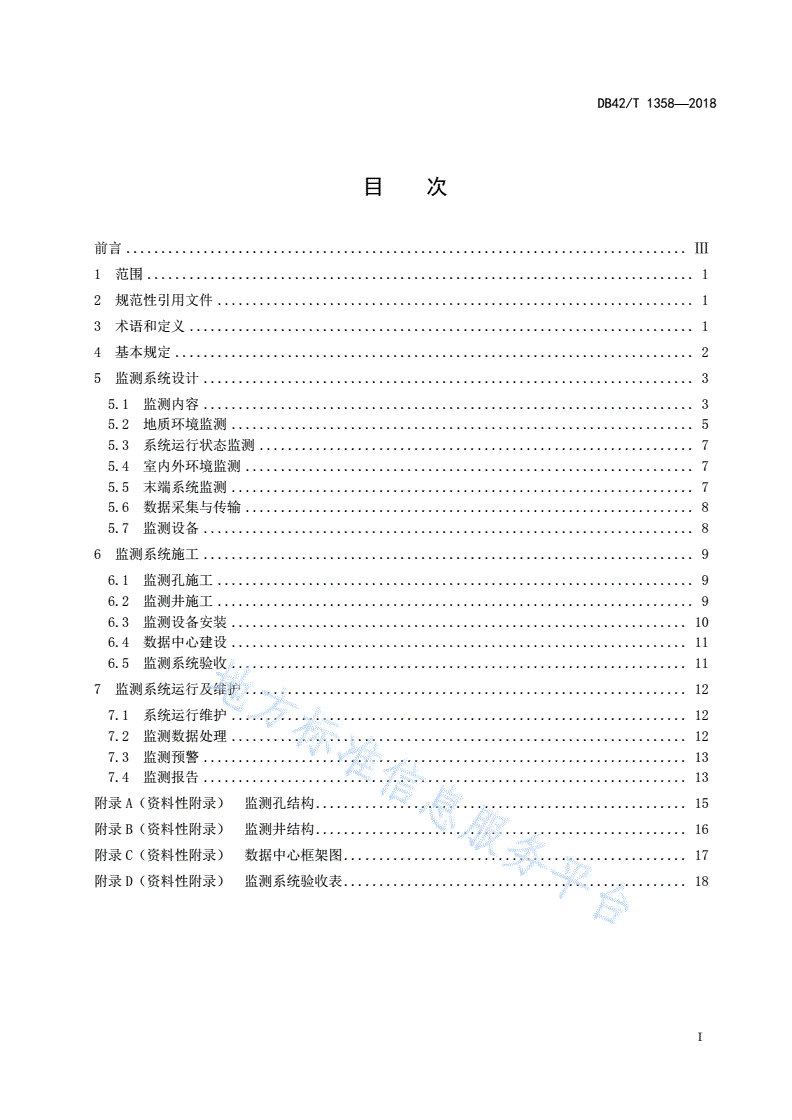

目次

前言................................................................................Ⅲ

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本规定..........................................................................2

5监测系统设计......................................................................3

5.1监测内容......................................................................3

5.2地质环境监测..................................................................5

5.3系统运行状态监测..............................................................7

5.4室内外环境监测................................................................7

5.5末端系统监测..................................................................7

5.6数据采集与传输................................................................8

5.7监测设备......................................................................8

6监测系统施工......................................................................9

6.1监测孔施工....................................................................9

6.2监测井施工....................................................................9

6.3监测设备安装.................................................................10

6.4数据中心建设.................................................................11

6.5监测系统验收.................................................................11

7监测系统运行及维护...............................................................12

7.1系统运行维护.................................................................12

7.2监测数据处理.................................................................12

7.3监测预警.....................................................................13

7.4监测报告.....................................................................13

附录A（资料性附录）监测孔结构.....................................................15

附录B（资料性附录）监测井结构.....................................................16

附录C（资料性附录）数据中心框架图.................................................17

附录D（资料性附录）监测系统验收表.................................................18

I

DB42/T1358—2018

II

DB42/T1358—2018

前言

为贯彻浅层地热能开发利用有关法律法规和政策，实现浅层地热能科学开发利用，保障地质环境安

全，促进地源热泵系统高效运行，制定本标准。

本标准依据GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》的规则起草。

本标准由湖北省国土资源厅提出并归口管理。

本标准由湖北省地质局武汉水文地质工程地质大队和中信建筑设计研究总院有限公司共同负责起

草，中国地质大学（武汉）、华中科技大学、浙江陆特能源科技股份有限公司、湖北风神净化空调设备

工程有限公司、郑州春泉节能股份有限公司、湖北洁能工程技术开发公司等单位参加起草。

本标准主要起草人员：刘红卫、陈焰华、於仲义、段新胜、胡平放、陈继文、胡志高、陈传伟、胡

元平、雷建平、顾湘、朱娜、夏惊涛、王彦芳、张望喜、柯立、余能辉、雷飞、石磊、李志华、杨东。

本标准主要审查人员：符永正、徐贵来、文远高、徐术坤、叶鹏。

III

DB42/T1358—2018

浅层地热能利用监测技术规程

1范围

本标准规定了浅层地热能开发利用过程中监测系统的设计、施工、运行及维护的技术要求。

本标准适用于湖北省新建、改建及扩建地埋管地源热泵系统、地下水地源热泵系统和地表水地源

热泵系统浅层地热能利用项目。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本

文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T778封闭满管道中水流量的测量饮用冷水水表和热水水表

GB50026工程测量规范

GB50027供水水文地质勘察规范

GB50093自动化仪表工程施工及验收规范

GB50174数据中心设计规范

GB50296管井技术规范

GB50366地源热泵系统工程技术规范

GB/T50785民用建筑室内热湿环境评价标准

GB/T51040地下水监测工程技术规范

HJ/T91地表水和污水监测技术规范

DZ/T0154地面沉降水准测量规范

DZ/T0133地下水动态监测规程

SJ/T11449集中空调电子计费信息系统工程技术规范

DB42/T1304地源热泵系统工程技术规程

3术语和定义

3.1

浅层地热能shallowgeothermalenergy

蕴藏在浅层岩土体、地下水或地表水中的热能资源。

3.2

地源热泵系统ground-sourceheatpumpsystem

以浅层地热能为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系

统。根据地热能交换系统形式的不同，地源热泵系统分为地埋管地源热泵系统、地下水地源热泵系统

和地表水地源热泵系统。

1

DB42/T1358—2018

3.3

地埋管换热系统groundheatexchangesystem

传热介质通过竖直或水平地埋管换热器与岩土体进行热交换的地热能交换系统，又称土壤热交换

系统。

3.4

地下水换热系统groundwaterheatexchangesystem

与地下水进行热交换的地热能交换系统，分为直接地下水换热系统和间接地下水换热系统。

3.5

地表水换热系统surfacewaterheatexchangesystem

与地表水进行热交换的地热能交换系统，分为开式地表水换热系统和闭式地表水换热系统。

3.6

地温背景值监测孔undisturbedsoiltemperaturemonitoringhole

用于监测未受地下换热系统影响的岩土层温度值的钻孔。

3.7

地温变化监测孔variationalsoiltemperaturemonitoringhole

用于监测受地下换热系统影响的岩土层温度值的钻孔。

3.8

监测井monitoringwell

按照一定的时间间隔和技术要求对地下水含水层或含水段进行监测的水井，可分为单层监测井和

多层监测井。

3.9

监测软件monitoringsoftware

为采集、传输、存储、分析、共享监测数据而设计开发的计算机程序集合。

3.10

监测硬件monitoringhardware

配合监测系统工作的各种装置的总称，主要包括采集设备、传输设备、存储设备等。

4基本规定

4.1浅层地热能监测系统应采用成熟、可靠的技术与设备，监测设备和系统安装完成后应进行综合测

试和调试，以保证其运行可靠，测量精度在允许偏差范围内。

2

DB42/T1358—2018

4.2监测工作可采用人工或自动的方式进行，监测数据应能够分析地源热泵系统对地质环境的影响，

指导地源热泵系统安全高效运行。

4.3监测井（孔）位应满足监测站点的建设、监测、信息传输和设施维护的要求。

4.4监测系统建设不应影响地源热泵系统既有功能，不降低系统技术指标，并应保证作业和环境安全。

4.5监测工作应由建设单位负责，监测系统宜实现数据自动采集、远程传输，软件应具备综合分析功

能。

4.6浅层地热能利用监测系统作为地源热泵系统的组成部分，应列入建设计划，同步设计、施工和验

收。

4.7浅层地热能利用监测系统除应符合本规程外，尚应符合国家和本省现行有关标准、规范的规定。

5监测系统设计

5.1监测内容

5.1.1浅层地热能开发利用监测系统内容应包括地质环境变化监测、地源热泵系统运行状态监测、室

内外环境监测、末端系统监测等。

5.1.2地质环境监测内容包括地下换热系统影响范围内岩土体温度场监测，地下水水位、水温、水质、

水量、地面及周边建构筑物变形监测，地表水体变化监测等，各类型热泵系统监测内容如下：

a)地埋管地源热泵系统和地下水地源热泵系统应对岩土体地温背景值、地温变化情况进行监测；

b)地下水地源热泵系统应对水位、水质、水温、热源井抽灌量、含砂量以及周边地面、管网、建

构筑物变形、热源井及附属设备运行情况（热源井淤塞、井管腐蚀等）进行监测；

c)地表水地源热泵系统应对地表水水位、水质、水温、流速、流向、取排水口及水底地形变化

等进行监测。

5.1.3地源热泵系统运行状态监测内容包括：

a)地源侧供/回水温度、流量、压力；

b)用户侧供/回水温度、流量、压力；

c)热泵机组、水泵耗电量；

d)热泵机组、阀门、水泵等设备的运行状态。

5.1.4室内外环境监测内容包括空气干球温度、湿球温度、相对湿度等。

5.1.5末端系统监测主要通过人工或计量计费系统，对用户空调的使用时间、用能情况等进行监测。

5.1.6监测项目按表1、表2、表3进行设置。

3

DB42/T1358—2018

表1地埋管地源热泵系统监测项目设置

热泵系统运行状态地质环境室内外环境末端系统

用户

热泵机组/地室室

项目埋管侧侧供/分集换热换热岩土用

机组阀门/下内外用

规模供/回水回水水器孔内孔间层地能

及水水泵水温温能

温度、流温度、温度岩土岩土温背时

泵耗运行监湿湿量

量、压力流量、流量地温地温景值间

电量状态测度度

压力

小型

●●●☆

项目

中型

●●●☆●●●☆☆☆☆☆☆

项目

大型

●●●☆●●●●☆●●☆☆

项目

重要

及特

●●●☆●●●●☆●●●●

殊项

目

注1：●为应监测项，☆为宜监测项。

注2：小型项目是指浅层地热能应用面积小于2万m2的居住建筑（设施），中型项目是指浅层地热能应用面积在2

万～5万m2的居住建筑（设施），大型项目是指浅层地热能应用面积超过5万m2的居住建筑（设施），重要

及特殊项目是指公共建筑、或有科研示范等特殊要求、以及位于软土区上的地下水地源热泵系统应用建筑等。

表2地下水地源热泵系统监测项目设置

热泵系统运行状态地质环境室内外环境末端系统

用户机组

地下水热泵地地岩室

项目侧供/分集/阀热源热源变用

侧供/回机组下下含土内室外用

规模回水温水器门/井运井抽形能

水温度、及水水水砂层温温湿能

度、流温度水泵行状水回监时

流量、泵耗水水量地湿度量

量、流量运行态灌量测间

压力电量位质温度

压力状态

小型

●●●●●●●●

项目

中型

●●●☆●☆●●●●☆●☆☆☆

项目

大型

●●●☆●☆●●●●☆●●☆☆☆

项目

重要

及特

●●●☆●☆●●●●☆●●●●●

殊项

目

注1：●为应监测项，☆为宜监测项。

注2：小型项目是指浅层地热能应用面积小于2万m2的居住建筑（设施），中型项目是指浅层地热能应用面积在2

万～5万m2的居住建筑（设施），大型项目是指浅层地热能应用面积超过5万m2的居住建筑（设施），重要

及特殊项目是指公共建筑、或有科研示范等特殊要求、以及位于软土区上的地下水地源热泵系统应用建筑等。

4
