ICS43.020
T09
备案号:
DBDB42/T421353—2018

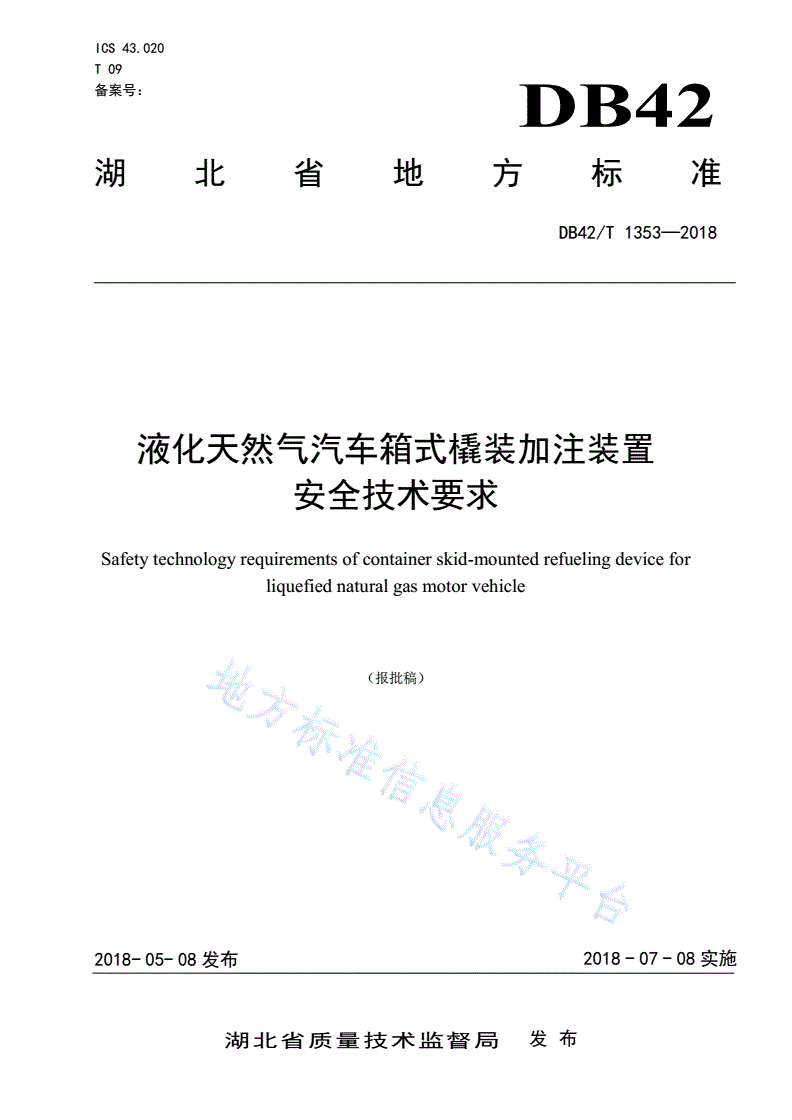

湖北省地方标准
DB42/T1353—2018
液化天然气汽车箱式橇装加注装置
安全技术要求
Safetytechnologyrequirementsofcontainerskid-mountedrefuelingdevicefor
liquefiednaturalgasmotorvehicle
(报批稿)
2018-05-08发布2018-07-08实施
湖北省质量技术监督局发布
I
DB42/T1353—2018

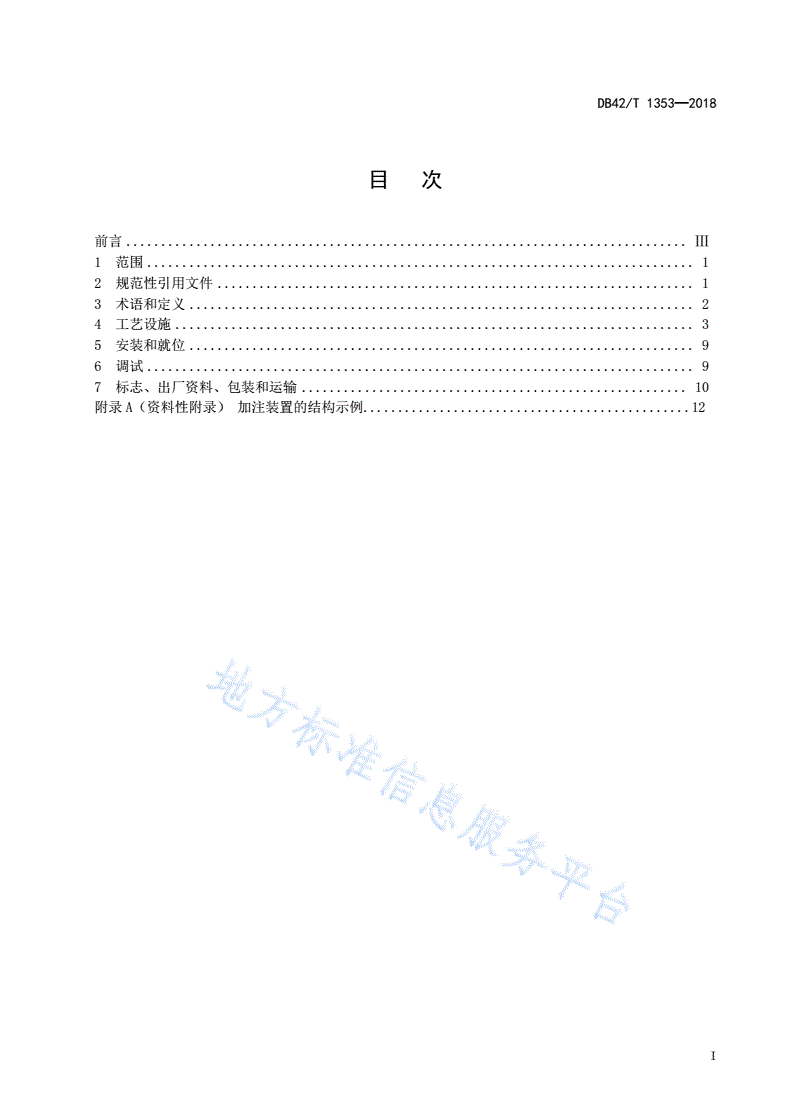

目次
前言................................................................................Ⅲ
1范围..............................................................................1
2规范性引用文件....................................................................1
3术语和定义........................................................................2
4工艺设施..........................................................................3
5安装和就位........................................................................9
6调试..............................................................................9
7标志、出厂资料、包装和运输.......................................................10
附录A(资料性附录)加注装置的结构示例...............................................12
I
DB42/T1353—2018
II
DB42/T1353—2018
前言
为了规范湖北省液化天然气汽车箱式橇装加注装置的设计、制造、安装和使用,统一技术安全要求,
特制定本规范。
本标准根据GB/T1.1-2009《标准化工作导则第1部分:标准的结构和编写》给出的规则进行编制。
本标准由湖北特种设备检验检测研究院提出。
本标准由湖北省特种设备标准化技术委员会归口管理。
本标准起草单位:湖北特种设备检验检测研究院、荆门宏图特种飞行器有限公司。
本标准主要起草人:吴遵红、李莉、林海、徐义、刘斌、肖学文、施伟佳、赵炳君。
本标准规定的技术方法和技术要求不涉及任何专利。但注意本标准的工程应用可能会涉及特定专
利,本标准的发布机构不承担识别这些专利的责任。
III
DB42/T1353—2018
液化天然气汽车箱式橇装加注装置安全技术要求
1范围
本标准规定了液化天然气汽车箱式橇装加注装置的工艺设施、安装和就位、调试、标志、出厂资料
和运输等方面的安全技术要求。
本标准适用于液化天然气单罐容积不大于60m3,加注系统工作压力不大于1.6MPa的液化天然气汽
车箱式橇装加注装置。
加气站的设计、建设除应执行本标准外,尚应符合国家现行有关强制性标准的规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB150.4压力容器第4部分:制造、检验和验收
GB3836爆炸性环境
GB8624建筑材料及制品燃烧性能分级
GB/T12459钢制对焊无缝管件
GB/T13384机电产品包装通用技术要求
GB/T14976流体输送用不锈钢无缝钢管
GB/T18442固定式真空绝热深冷压力容器
GB/T19204液化天然气的一般特性
GB/T20801压力管道规范工业管道
GB/T24918低温介质用紧急切断阀
GB/T24925低温阀门技术条件
GB25286爆炸性环境用非电器设备
GB50016建筑设计防火规范
GB50058爆炸和火灾危险环境电力装置设计规范
GB50093自动化仪表工程施工及质量验收规范
GB50118民用建筑隔声设计规范
GB50140建筑灭火器配置设计规范
GB50156汽车加油加气站设计和施工规范
GB50168电气装置安装工程电缆线路施工及验收规范
GB50169电气装置安装工程接地装置施工及验收规范
GB50183石油天然气工程设计防火规范
GB50209建筑地面工程设施及验收规范
GB50235工业金属管道工程施工规范
GB50236现场设备、工业管道焊接工程施工规范
GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范
GB50264工业设备及管道绝热工程施工及验收规范
GB50275压缩机、风机、泵安装工程施工及验收规范
1
DB42/T1353—2018
GB50316工业金属管道设计规范
GB50517石油化工金属管道工程施工质量验收规范
SH3097石油化工静电接地设计规范
SH/T3521石油化工仪表工程施工技术规程
NB/T47013承压设备无损检测
NB/T47014承压设备焊接工艺评定
TSGD0001压力管道安全技术监察规程—工业管道
TSG21固定式压力容器安全技术监察规程
3术语定义
下列术语和定义适用于本文件。
3.1
液化天然气(LNG)liquefiednaturalgas
一种在液体状态下的无色流体,主要由甲烷组成,组分可能含有少量的乙烷、丙烷、氮气或通常存
在于天然气中的其他组份,特性符合GB/T19204的要求。
3.2
液化天然气汽车箱式橇装加注装置containerskid-mountedrefuelingdeviceforliquefied
naturalgasmotorvehicle
将LNG储罐、LNG潜液泵和泵池、LNG加气机、管道系统和汽化器、安全设施系统、箱体、电气仪表
系统以及配电柜、控制柜(包括不间断电源)、仪表风系统等集成安装在一个或多个箱式橇体上,能够
实现对LNG汽车加注LNG,并且具有加注计量、自动控制、安全监控和自动报警功能的装置。
注:本标准中简称“加注装置”。
3.3
主箱maincontainer
由LNG储罐、LNG潜液泵和泵池、LNG加气机、管道系统和汽化器、安全设施系统、箱体、电气仪表
系统等设备或设施组成,与辅助箱配合后能够实现储液、卸液、加注、调饱和、自增压、放空等功能的
橇装箱式结构装置。
3.4
辅助箱auxiliarycontainer
用于液化天然气汽车箱式橇装加注装置的控制、管理、经营。包括配电柜(包括不间断电源)、控
制柜、仪表风系统、安全报警系统、营业休息室、操作室、配电室等设备或设施组成,能够实现供电、
控制、供仪表风、安全报警、营业、休息等功能的橇装箱式结构装置。
3.5
整橇制造wholeskidmanufacture
加注装置的设备或设施(或除辅助箱外)集成在一个箱式橇体上,在制造厂内完成制造,在现场进
行就位和电气连接的形式。
2
DB42/T1353—2018
3.6
分橇制造现场组装separateskidassemblinginsite
除辅助箱外,加注装置的设备或设施在两个或多个箱式橇体上,在制造厂内完成各橇的制造,在现
场组装、安装成一体,并进行就位和电气连接的形式。
3.7
拦蓄池reservoir
用于拦蓄LNG储罐事故时溢出液体的部件。
3.8
LNG储罐LNGtank
储存液化天然气的低温容器。
3.9
LNG加气机LNGgasdispenser
用于向液化天然气汽车储气瓶充装LNG,并带有计量、计价装置的专用设备。
4工艺设施
4.1一般要求
4.1.1加注装置的承压设备系统的设计、制造、安装单位应取得相应资质。
4.1.2加注装置(箱体)内主要设备或设施之间的防火间距应符合GB50156的规定。
4.1.3加注装置的主箱应经法定的防爆质量监督检验机构,按照GB3836和GB25286系列标准的规定进
行防爆检验,并取得防爆合格证;加注装置的辅助箱就位地属于爆炸性危险场所,也应取得相应级别的
防爆合格证。
4.1.4加注装置应具有泵卸车和自增压卸车两种方式。液化天然气罐车卸车宜采用泵卸车的方式,液
化天然气罐车与LNG储罐宜具备气相平压功能。
4.1.5加注装置应具有LNG储罐自增压和调饱和的功能。
4.1.6加注装置卸液点应固定,并应满足GB50156表5.0.13-2中卸液点到其它设备之间安全距离的要
求。
4.1.7加注装置的结构示例图参见附录A。
4.2LNG储罐要求
4.2.1LNG储罐的罐体应符合下列规定:
a)罐体的设计、制造、试验与检验应符合TSG21、GB150、GB/T18442和GB50156的有关规定;
b)罐体内容器的设计温度不应高于-196℃。设计压力应符合GB50156的规定;
c)罐体的静态蒸发率(液氮状态)应符合表1的规定;
3
DB42/T1353—2018
表1静态蒸发率
几何容积V高真空多层绝热真空粉末绝热
(m3)(%/d)(%/d)
200.2300.500
250.2100.450
300.2000.440
350.1850.405
