GB/T 17442-1998 1和2级直接接入静止式交流有功电度表验收检验

GB/T17442--1998

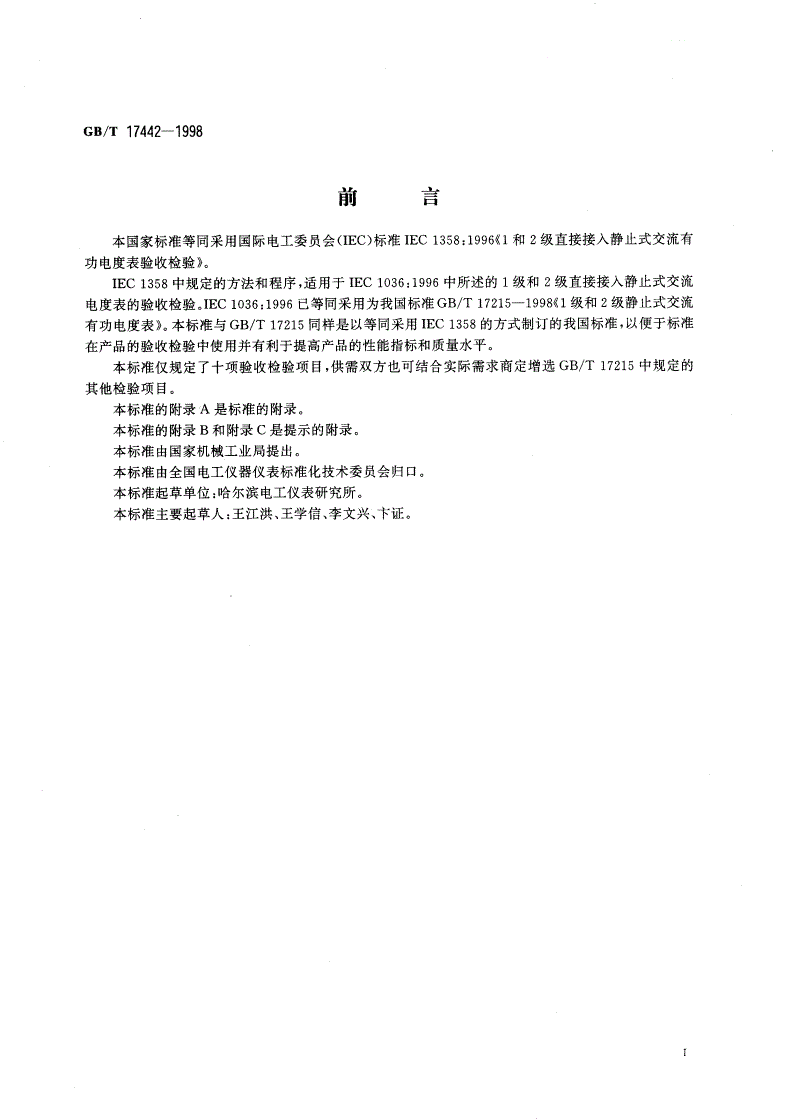

前言

本国家标准等同采用国际电工委员会(IEC)标准IEC1358:1996((1和2级直接接入静止式交流有

功电度表验收检验》。

IEC1358中规定的方法和程序，适用于IEC1036:1996中所述的1级和2级直接接入静止式交流

电度表的验收检验oIEC1036:1996已等同采用为我国标准GB/T17215-1998((1级和2级静比式交流

有功电度表》。本标准与GB/T17215同样是以等同采用IEC1358的方式制订的我国标准，以便于标准

在产品的验收检验中使用并有利于提高产品的性能指标和质量水平。

本标准仅规定了十项验收检验项目，供需双方也可结合实际需求商定增选GB/T1.7215中规定的

其他检验项目。

本标准的附录A是标准的附录。

本标准的附录B和附录C是提示的附录。

本标准由国家机械工业局提出。

本标准由全国电工仪器仪表标准化技术委员会归口。

本标准起草单位:哈尔滨电工仪表研究所。

本标准主要起草人:王江洪、王学信、李文兴、卞证。

Gs/T17442-1998

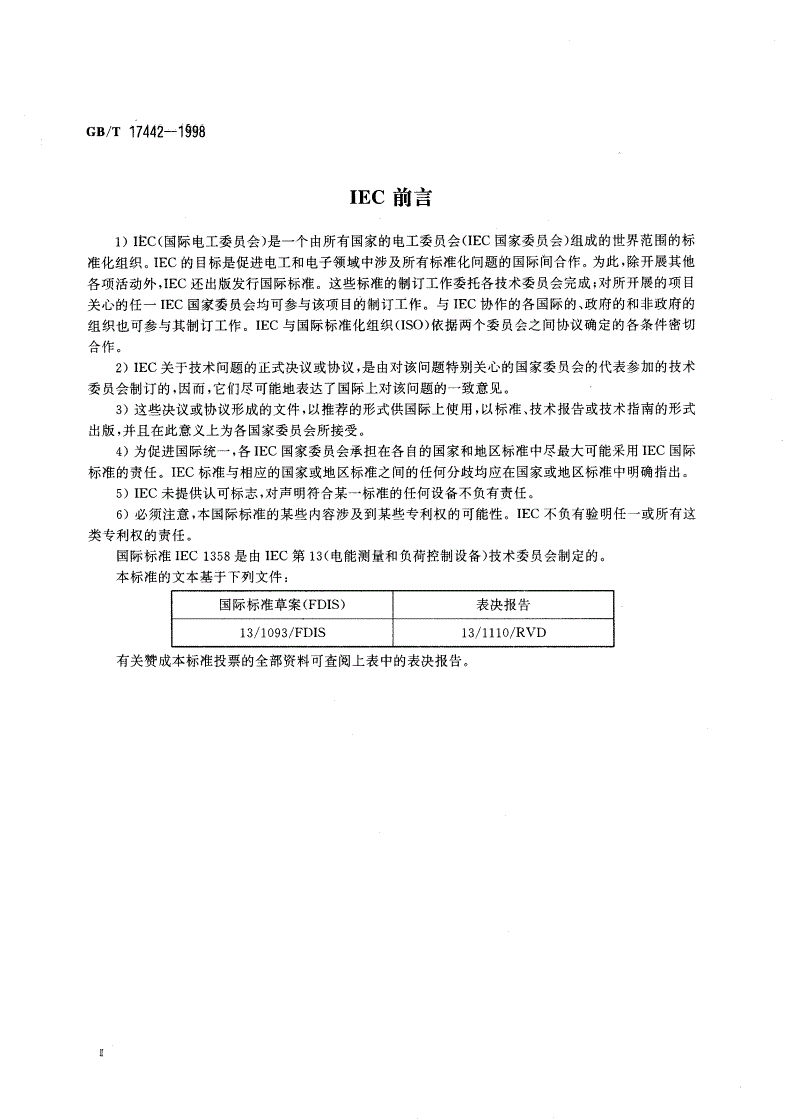

IEC前言

1)IEC(国际电工委员会)是一个由所有国家的电工委员会U(EC国家委员会)组成的世界范围的标

准化组织。TEC的目标是促进电工和电子领域中涉及所有标准化问题的国际f1H7合作。为此，除开展其他

各项活动外，IEC还出版发行国际标准。这些标准的制订工作委托各技术委员会完成;对所开展的项月

关心的任一IEC国家委员会均可参与该项目的制订工作。与IEC协作的各国际的、政府的和非政府的

组织也可参与其制订工作。IEC与国际标准化组织(ISO)依据两个委员会之间协议确定的各条件密切

合作。

2)IEC关干技术问题的正式决议或协议，是由对该问题特别关心的国家委员会的代表参加的技术

委员会制汀的，因而，它们尽可能地表达了国际上对该问题的一致意见。

3)这些决议或协议形成的文件，以推荐的形式供国际上使用，以标准、技术报告或技术指南的形式

出版并比在此意义上为各国家委员会所接受。

4)为促进国际统一，各IEC国家委员会承担在各自的国家和地区标准中尽最大可能采用IEC国际

标准的责任。IEC标准与相应的国家或地区标准之间的任何分歧均应在国家或地区标准中明确指出

5)IEC未提供认可标志，对声明符合某一标准的任何设备不负有责任。

6)必须注意，本国际标准的某些内容涉及到某些专利权的可能性。IEC不负有验明任一或所有这

类专利权的责任。

国际标准IEC1358是由IEC第13(电能测量和负荷控制设备)技术委员会制定的

本标准的文本基于下列文件:

国际标准草案(FDIS)表决报告

13/1093/FDIS13/1110/RVD

有关赞成本标准投票的全部资料可查阅上表中的表决报告。

GB/T17442-1998

引台

本标准相当详尽地说明近期生产的批量在50及以上静止式电度表的验收检验方法和试验方法。

IEC514以及该标准的附录A应作为有关抽样程序的参考文件。

本标准中的误差极限比相关标准中规定的型式试验的误差极限要宽些，因为:

—验收试验条件比型式试验的试验条件有较宽的允差;

—零轴移动不适于验收试验;

—考虑到了操作过程对仪表的影响。

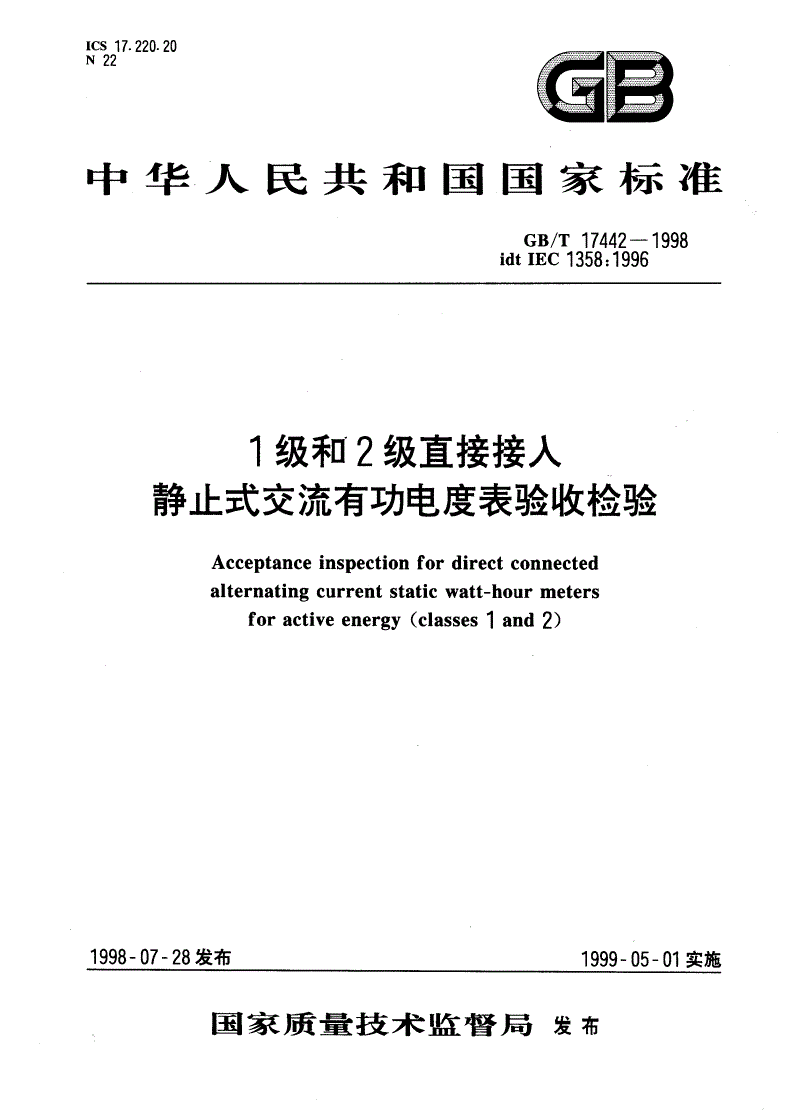

中华人民共和国国家标准

1级和2级直接接人

静止式交流有功电度表验收检验Gs/T17442一门998

idtIEC1358:1996

Acceptanceinspectionfordirectconnected

alternatingcurrentstaticwatt-hourmeters

foractiveenergy(classes1and2)

1范围

列入本标准中的方法和程序，适用于GS/T17215--1998((1级和2级静止式交流有功电度表

(idtIEC1036:1996)中所覆盖的近期制造和交付的批量在5。及以上的1级和2级直接接人挣正式交

流电度表。

本标准规定了由购货方-13收用的100%检验和抽样检验。

2概述

2.1推荐两种验收检验方法，即:

一100%检验，和

—抽样检验。

2.210000检验包括对批中所有仪表的试验

2.3抽样检验基于数理统计学原理.因此制造厂和购货者双方要承担一定的风险。然而.抽样检验般

比100%检验经济。

本标准中，抽祥俭验的设计对仪表批质里的评价实际r.接近100%检验评价的11]信度

2.4本标准中说明了抽样检验的两种方法:

-一按质检验法;

一一按量检验法。

选择这两种方法的质量评定结果实际上是相同的

25按质检验法给出的结果仅指出符合或不符合

它适用于被检验的特性是不可测量的。

它也适用于特性可测量但其值是非正态分布的(拉普拉斯高斯)

当可测量特性值为近似正态分布时，可用它代替按量检验。

按质检验方法的优点是简便易行。

2.6按量检验法给出附加的数据，但是仅适用于特性值是可测量的井且为近似正态分布在此情N!‘，

推荐采用按量检验法。

按量检验法的优点是对确定的相同风险，其样本大小比按质检验的小，然而，要求的计算一较多

试验结果表示为:

于—样本平均值，作为批平均值的估计值;

、—标准差

w一一平均极差}为批中特tx的“”的占”‘值·

国家质量技术监瞥局1998一07一28批淮1999一05一01实a

Gt1/r17442一1998

注:平均极差比标准差更容易计算。然而，当可用适宜的计算方法作出判断和准备附加数据时在相同样‘大小怜

况下应用标准差法能够提高其效率口

2.7按量检验法是基于正态分布值无论样本是否为iF态分布，均可推荐使用h列方,}2:JJ};

一一David，Hartley和Pearson的.,W/Srr测试

测试程序的细节见[1].0

此项测试仅需要w(二。、一二、，)图和c图

-Wilk-Shapiro测试。

测试程序的细节见[2口。

—Pearsonchi-square测试

3引用标准

F列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时听示版本均

为有效所有版本都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性卜IEC和1s0

成员都保留有当前有效的国际标准记录。

IEC410;1973特性检验抽样方案和程序

IEC514:19752.0级交流电度表验收检验

GB/T17215一19981级和2级静止式交流有功电度表(idtIEC1036:1996)

ISO3534-1:1993统计学词汇和符号第一部分;概率和一般统计术语

ISO3534-2:1993统计学词汇和符号第二部分:统计质觉控制

4定义

本标准采用下列定义。

关于仪表的定义，采用GB/T17215-1998的定义。抽样技术的大量定义，一般按照欧洲质量管理

组织(EOQC)词汇表(1972)C3〕和ISO3534-1和ISO3534一2,

4-1批batch

由一个供货者交付的、按所承认的一致条件制造或生产的相同型式、相同电压和电流额定值以及相

同计度器的一定数量的仪表。

4.2批量batchsize

批中仪表的数量N(ISO)

4.3样本sample

从批中随机抽取的供检验用的仪表

4.4样本大小samplesize

样本中仪表的数量n(ISO)o

4.5100;检验100%inspection

对批中每只仪表均进行检验。

4.6抽样检验samplinginspection

按规定的抽样方案对从批中随机抽取的限定数量的仪表进行检验(IS()已修改、，

4.T抽样方案samplingplan

按其抽取个或几个样本以得到数据并能作出判断的方案(ISO已修改)，〔

4.8特性(质母特性)characteristic(qualitycharacteristic)

>;;i响到仪表质量并有助干区别给定批仪表质量的仪表性能(例如介电强度、起动、某试验点的准

爷方括号中的数宇见附录B中给出的文献目录

GB/T17442一1998

确度)。此区别可以是定量的(按量检验)或定性的(按质检验)

如果特性是可测量的，第i个仪表的值以x，表示(ISO已修改)。

4.9不合格defect

1u表的某一特性不符合标准的要求((IS()已修改)。

4.10不合格仪表defectivemeter

具有一项或几项不合格的仪表(ISOH修改)。

4.111.作特性曲线。)peratingcharacteristiccurve

对给定的抽样方案，表明批验收概率为其对给定特性的实际质量的函数的曲线((ISO已修改)

4.12按质检验inspectionbyattributes

依靠评价样本仪表的某些特性，按是否符合要求分类，计算不合格仪表数并以此为依据来对批进行

评判的检验(EOQC)o

4.13验收数acceptancenumber

按质检验样本中不合格的最大允许数。

4.14按量检验inspectionbyvariables

依靠对连续的读数(例如以百分数分度)测量样本仪表的某些特性(例如，对某一给定电流的仪表误

差).计算其平均值、标准差或平均极差并以此为依据来对批进行评判的检验

4.15样本平均值xsamplemeanx

样本某一特性值二f例〔如对于某一给定电流的仪表误差)的算术平均值:

全二

今巧极差二，rangew

样本分组中给定特性的最大和最小测定值之间的差，第J个分组为

:”少二{二二。二一二二1。{

注:太标准中第J个分组的大小、是5，在样本中有r个分组

4.17平均极差waveragerangew

样本中:个分组的r个极差、，的算术平均值:

u二二二

注:此为批中特性二的离差的估计值。

4.18样本的标准差standarddeviationofthesample

，上二7'(,,x)2

a一土忿

注:此为批中特性二的离差的估计值。

4.19验收梯形acceptancetrapezium

带有控制极限的图形，每一徉本的两个对应的统计值(即样本平均值于和标准差、或平均极差ze})

标在该图形中。

4.20验收质量水平(AQL)acceptablequalitylevel(AQI)

抽样检验中，对于规定特性，批中允许的不合格仪表的最大百分数(EOQC)

5批验收条件

如果对于每一检验特性，不合格仪表的数量不超过下文规定值。则认为检验批符合本标准要求川

24(

GB/T17442-1998

予以验收。

5.1looYu检验

试验应按第8章进行。

试验失效的仪表的数量不应超过表6中规定的验收数。

5.2抽样检验

在抽样检验中，当检验批中仪表的每一特性符合如下要求，则应视为满足上述条件:

—对按质检验，样本中不合格仪表数小于或等于表8中规定的验收数;

—对按量检验，以图表表示的试验结果在验收梯形内，或计算的试验结果不超过规定的极限<1i

9.2.3)。

注;从表12a、表126和表12c的工作特性曲线可得出错误判断试验结果的风险

6检验地点

检验应通过相互协商在下述地点进行:

一一在制造厂的试验台上(用其进行过调校的试验台除外);

—在购货方的试验台上;

—在其他协商的试验台上。

7试验条件

7.1参比条件

试验应在表1规定的条件下进行。

参比条件

.

影响量比值允许偏

23(、妇2〔﹁

州

环境温度，，参比温度或不标志时

电压参比电压

一

频率参比频率心.与

州

波形正弦电压和电流波田奇变因数二5%|

来自外部的在参比频率下的磁感应强度to引起的误差改变不火洲

磁感应强度等于零1

磁感应强度}。·“;，但‘任何情况州「一，﹃weTes门||

巧C-30℃范围内的环境温度，r-均温魔一足一

1)对21'C-25℃范围以外但在允许用制造厂说明的该仪表型式的“

数按23℃参比温度修正。

2)试验包括:

。)单相仪表，首先将仪表正常地同电源连接，测定误差，然后将电流线路以及电压线路反接，侧定误差4t:

误差之差的一半，即是误差改变值。因为外磁场相位未知，试验应在。，土I,,和功率因数1以及。，21,-#l功率

因数05条件下进行。

b)三相仪表应在。.1r和‘功率因数〕条件下测量三次，每次测量之后将电流线路和电压线路改变1200.卞J序

不夺。侧宁的每一误差与误差平均值之间的最大差值，即是误差改变值

7.2测量的不确定度

供试验用的测量仪表和其他仪器，其总的测量不确定度不应超过表2的规定值:

表2测量的不确定度

仪表等级

功率因数

一「2

02000.4%1

0.3%0.6%

GB/T17442一1998

73表盖和封印

仪表应在盖上表盖和不破坏制V}l封印条件下进行检验和试验

底座和表盖不应出现任何报坏

对抽样过程中拟坏的仪表应进行替换〔

8检验和试验程序

仪表批的质量应按本章所述的检验和试验程序检查

注:如果机械性能已经过adi试，缔约方之fHl对此应子以承认〔

匕卜月1

:预热

在试验进行之前.各电路应通电足够长的时间以达到热稳定(见GH/F1721E!99`i(1

n勺

n亡试验No.1:交流电压试验

交流电压试验应按表3的规定进行

试验电压应为近似正弦波形，频率在45Hz和65H:之间.施加1min电识容从4"少勺川、八

验期问不应发生飞弧、放电或击穿

试验期问，相对于地的参比电压等于或低于40V的辅助电路应接地

表3交流电压试验

试验电压咬均方恨)试验验电压施加h

入、在外壳封闭、表盖和端子盖在原位置条件下进行试验

a)在两端点之间，端为所有电流和电压电路以及叁比Ft9.R:+'i:r·V认厂[1!

只kV

助电砷连接在起，另一端为地;

山在i作中不连接在一起的各线路之间

几丁爵丁玉丽丽矗嚎雹毓蔽轰丽丽丽蔽蕴

4kV)在两端点之间一端为所有电流和电压电跳以从Jlll.比电压(I、1公

(适用十试验a劝助电路连接在一起，另一端为地’;

10Vb)按〔类防护条件日测检验;

(适用于试验c))c)在两端点之间一端为仪表内部所响导电部件连接在起j端勺

部试验指易触及的所有导电部件连接在一起户

})1i)部分的试验a)应在外壳封闭以及表盖和端子盖在原位6条件下进行

2)ft)部分中，如果对试验b)无疑问不必做试验。)

8.3试验No.2:无负载条件试验

电压线路所加电压应为参比电压的115;5;

试验时，电流线路开路，

最短试验时间△t应为:

︸

600X10,

对1级仪表乡石万m·C。1-,.

480又10,

对2级仪表At李b。m。I'。I

式甘汁,k-一仪表输出兀件每千瓦小时发出的脉冲数(imp服Wh);

。，一一测III元件数;

('—参比电压,V;

1,一一最大电流,A0

试验期问，仪表的测试输出元件不应产生大丁1个的脉冲

a4试验N比3起动条件试验

仪表通以参比电压并按接线图所示连接，在表魂规定的电流条件卜，仪表应起动子门主汁扫招

2t只

GB/T17442-1998

表4起动电流

仪表等级

由取因数

1一习--‘一-一:-一--一一

起动电流0.0041,0.0051一一几一一

8.5试验No.4-No.9,准确度要求试验

单相和二相仪表准确度要求试验应按表5规定的电流值和功率因数值进行不要求等待Via,到热岭

定

表5试验点和误差极限

各等级仪表

电流功率因数{、义表、。数百分数误差极限

试验No.三相平衡或不平衡

}1{‘

}}

4()_051h1单相和_二相平衡士2只。二万

5Ih1单相和三相平衡一].5

6lh0.5(感性)单相和三相平衡士}.11}二二)

7161三相单相负载止2.弓斗3.石

单相负载与〔试

8161三相{2.53乌

验No.7不同相)

9I...1单相和三相平衡士1.J{2.5一

8-6试验No.切:仪表常数检验

测量给定量的电能时，显示的增量与由试验期间测试输出的脉冲数计算的电能值之差应不大I

士().2写。

此项试验至少应对每只仪表的一个费率计度器进行

注;用干此项试骏的电能总量应足以分辨上。.2/的差异

9不同检验程序的相应要求

检验方法由缔约方之间相互协商确定，所有试验应按looo,e检验或抽样检验进行、

9.1loo%检验

批中的所有仪表均应进行试验

9.1.1验收数。

如果对每项试验不合格仪表数不大于表6中规定的数值:，并且对试验No.2No.9不合格仪表

的累积数不大于表6的验收数‘的两倍，则认为仪表批符合试验No.2一No.9的要求

表6验收数。

试验No.试验种类批量N

7交流电压试验

5G--1A9

潜动15n一249

250--349

3,50-449

起动450549

550--649

650一749

1一9准确度750~8牛9

85。~949

950^1

仪表常数

GB/'r17442一1998

9门2不合格仪表的处理程序

如果满足验收条件，则不合格仪表应予以修理，或以满足全部规定要求的仪表替换

如果超过验收数，则应由制造厂和购货方之间协商试验结果。必要时，仪表应开盖检查

9.2抽样检验

采用抽样检验时，应考虑验收低质量的购货方风险或拒收高质量的制造厂风险。

对于每个特性的风险，可从工作特性曲线中查得(见4.11和表12a、表126和表12c)

9.2.1抽样检验的一般规定

9.2门.1样本的设定和选择

确定批量为N的仪表是否符合本标准的要求应根据表8中的抽样方案进行。表8是基J-下述

AQL值和制造厂风险a制定的:

取决于样本大小:

—对试验No.2-No.9,AQL=1%,a-5%-10%1;

-一对试验No.1和No.l0,AQL=O.2%,a=3%一8%.

注:理想的AQI值为零，但仅在100检验时才有可能。为使抽样检验可以进行，允许AQI值人于零

抽样方案对从50-1。。。，包括1000只的仪表批有效。数量超过1000只的仪表，再相应分成500

^-1000只的仪表批。

检验应对大小为n的样本进行(样本大小见表8),

应保证以随机的方式抽取样本。可以使用同随机数字(例如表15)相符的仪表编号，或使用从经济

观点考虑更为适用的任何其他随机抽样方法。

按表15使用随机数字的例子。

一批仪表的编号为100300连续排列。

选择位于三列，例如列号1,1l和21与从行号6开始的连续行的交点处的数字，列出三位数字表

(数字1,11,21和6可以随意选择):

表7随机数字使用示例

随机数字样本仪表号

980

957

晰第1个样本仪表”

911第2个样本仪表”

851

425

姗
