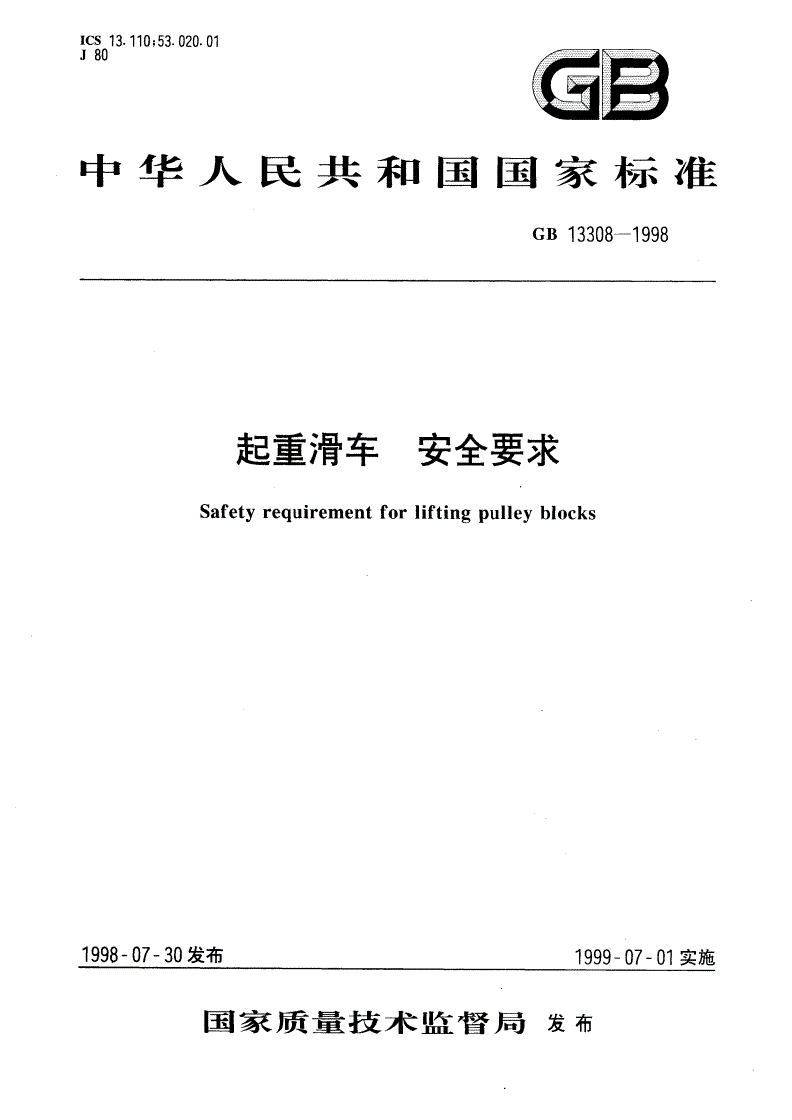

GB 13308-1998 起重滑车 安全要求

GB13308--1998

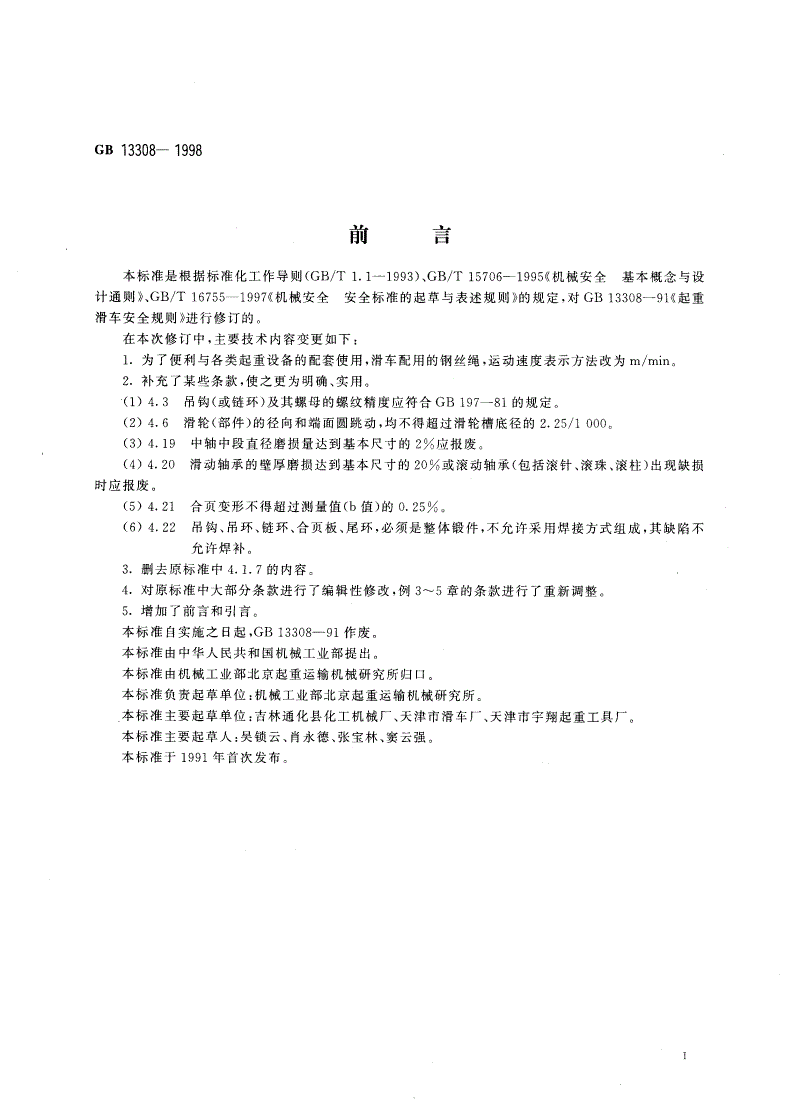

前言

本标准是根据标准化工作导则(GB/T1.1--1993),GB/T15706-1995《机械安全基本概念与设

计通则》,GB/T16755-1997机《械安全安全标准的起草与表述规则》的规定，对GB13308--91《起重

滑车安全规则》进行修订的。

在本次修订中，主要技术内容变更如下:

1.为了便利与各类起重设备的配套使用，滑车配用的钢丝绳，运动速度表示方法改为m/mine

2.补充了某些条款，使之更为明确、实用。

(1)4.3吊钩(或链环)及其螺母的螺纹精度应符合GB197-81的规定。

(2)4.6滑轮(部件)的径向和端面圆跳动，均不得超过滑轮槽底径的2.25/10000

(3)4.19中轴中段直径磨损量达到基本尺寸的2%应报废

(4)4.20滑动轴承的壁厚磨损达到基本尺寸的20%或滚动轴承(包括滚针、滚珠、滚柱)出现缺损

时应报废。

(5)4.21合页变形不得超过测量值((b值)的。.25

(6)4.22吊钩、吊环、链环、合页板、尾环，必须是整体锻件，不允许采用焊接方式组成，其缺陷不

允许焊补。

3.删去原标准中4.1.7的内容

4.对原标准中大部分条款进行了编辑性修改，例3--5章的条款进行了重新调整。

5.增加了前言和引言。

本标准自实施之日起，GB13308-91作废。

本标准由中华人民共和国机械工业部提出。

本标准由机械工业部北京起重运输机械研究所归口。

本标准负责起草单位:机械工业部北京起重运输机械研究所。

本标准主要起草单位:吉林通化县化工机械厂、天津市滑车厂、天津市宇翔起重工具厂。

本标准主要起草人:吴锁云、肖永德、张宝林、窦云强。

本标准于1991年首次发布。

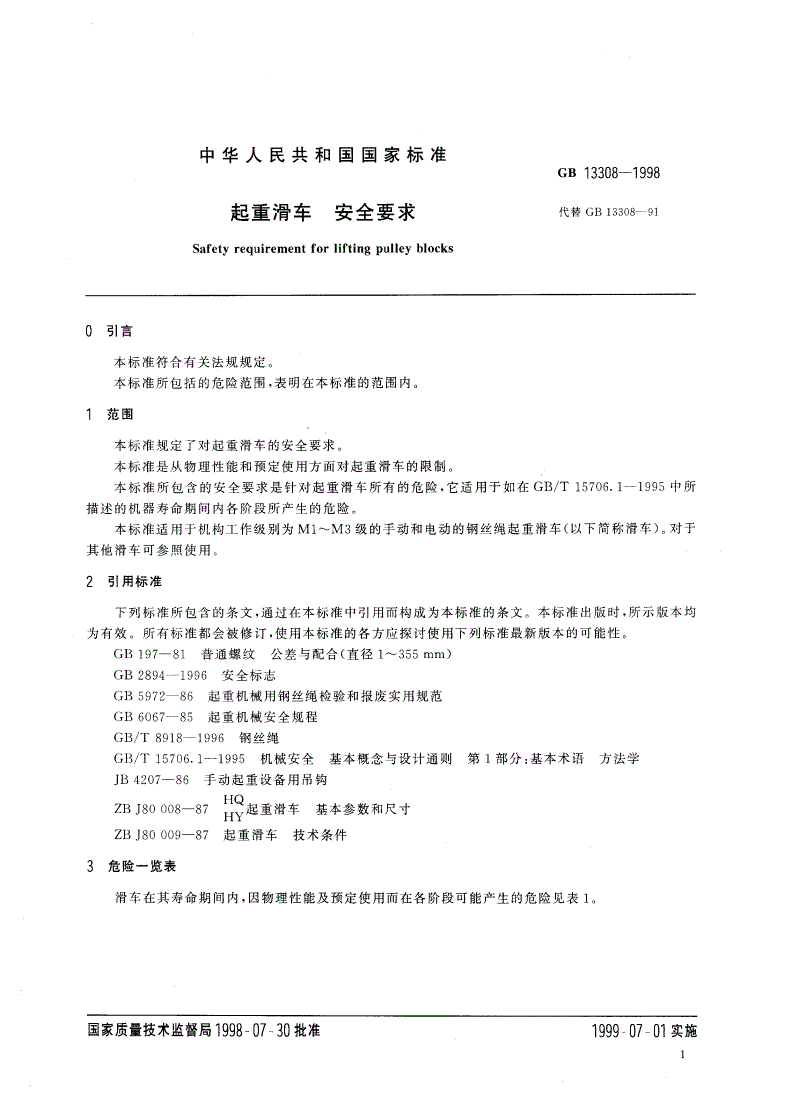

中华人民共和国国家标准

GB13308-1998

起重滑车安全要求代替GB13308--91

Safetyrequirementforliftingpulleyblocks

0引言

本标准符合有关法规规定

本标准所包括的危险范围，表明在本标准的范围内

1范围

本标准规定了对起重滑车的安全要求

本标准是从物理性能和预定使用方面对起重滑车的限制。

本标准所包含的安全要求是针对起重滑车所有的危险，它适用于如在GB/T15706.1-1995中所

描述的机器寿命期间内各阶段所产生的危险。

本标准适用于机构工作级别为M1-M3级的手动和电动的钢丝绳起重滑车(以下简称滑车)。对干

其他滑车可参照使用

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB197-81普通螺纹公差与配合(直径1^-355mm)

GB2894-1996安全标志

GB5972-86起重机械用钢丝绳检验和报废实用规范

GB6067-85起重机械安全规程

GB/T8918-1996钢丝绳

GB/C15706.1-1995机械安全基本概念与设计通则第1部分:基本术语方法学

IB4207--86手动起重设备用吊钩

ZBJ80008-87HHQY起重滑车基本参数和尺寸

ZBJ80009-87起重滑车技术条件

3危险一览表

滑车在其寿命期间内，因物理性能及预定使用而在各阶段可能产生的危险见表1,

国家质f技术监督局1998-07一30批准1999一07一01实施
