DB22/T 5143-2023 城镇道路薄层罩面技术标准

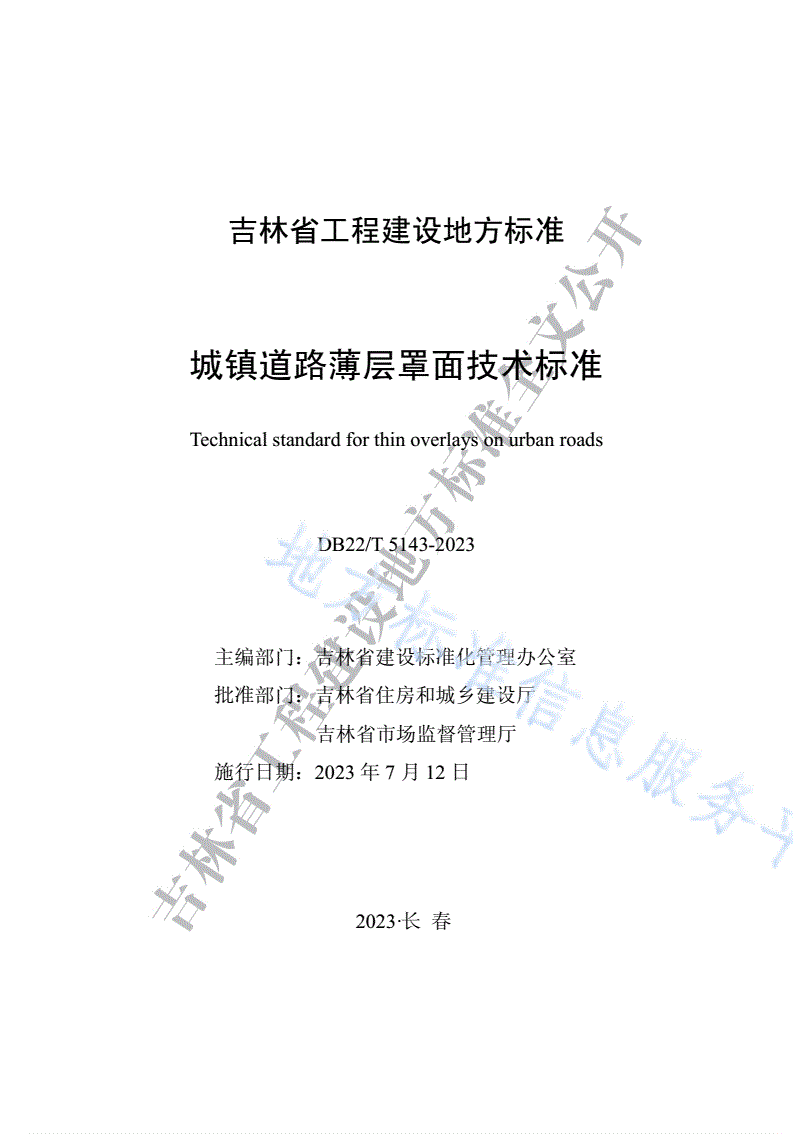

吉林省工程建设地方标准

城镇道路薄层罩面技术标准

Technicalstandardforthinoverlaysonurbanroads

DB22/T5143-2023

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

吉林省市场监督管理厅

施行日期：2023年7月12日

2023·长春

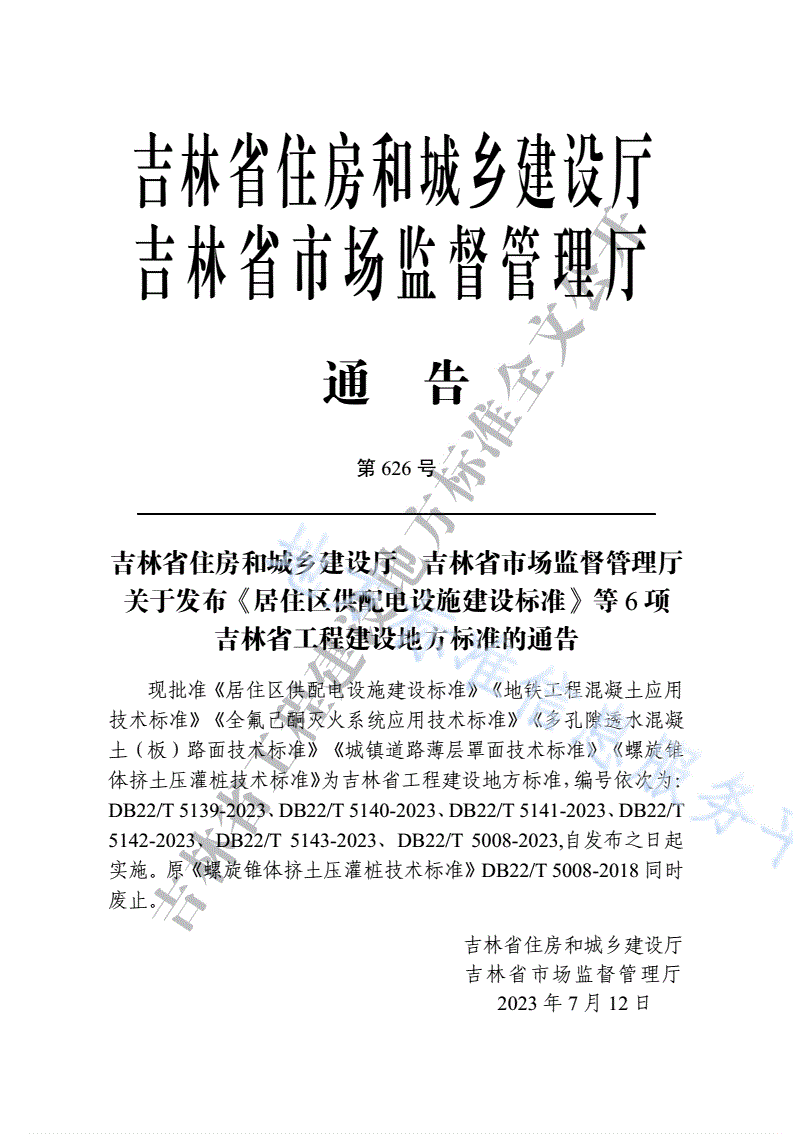

吉林省住房和城乡建设厅

吉林省市场监督管理厅

通告

第626号

吉林省住房和城乡建设厅吉林省市场监督管理厅

关于发布《居住区供配电设施建设标准》等6项

吉林省工程建设地方标准的通告

现批准《居住区供配电设施建设标准》《地铁工程混凝土应用

技术标准》《全氟己酮灭火系统应用技术标准》《多孔隙透水混凝

土（板）路面技术标准》《城镇道路薄层罩面技术标准》《螺旋锥

体挤土压灌桩技术标准》为吉林省工程建设地方标准，编号依次为：

DB22/T5139-2023、DB22/T5140-2023、DB22/T5141-2023、DB22/T

5142-2023、DB22/T5143-2023、DB22/T5008-2023,自发布之日起

实施。原《螺旋锥体挤土压灌桩技术标准》DB22/T5008-2018同时

废止。

吉林省住房和城乡建设厅

吉林省市场监督管理厅

2023年7月12日

前言

根据吉林省住房和城乡建设厅《关于下达<2022年全省工程

建设地方标准制定（修订）计划（二）>的通知》（吉建设〔2022〕

8号）文的要求，编制组经广泛调查研究，认真总结实践经验，依

据国家现行标准，参考有关省内外标准，并在广泛征集意见的基础

上，制定本标准。

本标准主要内容：1总则；2术语和符号；3基本规定；4材

料；5设计；6施工；7验收。

本标准由吉林省建设标准化管理办公室负责管理，由中公诚科

（吉林）工程咨询有限公司负责具体技术内容的解释。

本标准在执行过程中，请各单位注意总结经验，积累资料，随

时将有关意见和建议反馈给吉林省建设标准化管理办公室（地址：长

春市贵阳街287号建设大厦，邮编：130051，Email：jljsbz@126.com），

以供今后修订时参考。

本标准主编单位：中公诚科（吉林）工程咨询有限公司

长春市市政工程设计研究院有限责任公司

本标准参编单位：吉林省路桥工程（集团）有限公司

吉林建筑大学

吉林交通职业技术学院

长春市市政设施维护管理中心

长春市城乡规划设计研究院

吉林省建筑材料工业设计研究院

长春市顺裕建设工程有限公司

江苏西尔玛道路环保材料有限公司

本标准主要起草人员：赵鹤松关文英李建国张勇

董建宇刘秀丽苗伟郭宏斌

齐生福肖昆仑聂雷孙宏亮

王朝张旭王连威张立华

周秀民陈立春夏凤玲姚馨源

孙震刘凤义王永光王朝阳

田伟时成林韩雪赵奕铭

于子桓刘恒李庆伟宋喜颖

段海侠齐福在王磊王博文

柳文杰万肖音路政胡杨

刘劲草张柏松钱红宇杜森

彭晓丽王玉鸿林承勇柏长城

刘超刘洋曲万莹庄成

马杏梓牟桐雨吕冠宇

本标准主要审查人员：周毅陶乐然马根华陈昭

王德东安曙浩周威

目次

1总则.........................................................................................1

2术语和符号.............................................................................2

2.1术语................................................................................2

2.2符号................................................................................3

3基本规定.................................................................................4

4材料.........................................................................................5

5设计.......................................................................................11

5.1一般规定......................................................................11

5.2级配范围......................................................................11

5.3技术要求......................................................................12

6施工.......................................................................................14

6.1一般规定......................................................................14

6.2施工准备......................................................................14

6.3施工要点......................................................................15

6.4施工过程检测..............................................................19

7验收.......................................................................................21

7.1一般规定......................................................................21

7.2主控项目......................................................................21

7.3一般项目......................................................................22

本标准用词说明.........................................................................24

引用标准名录.............................................................................25

附：条文说明.............................................................................27

1总则

1.0.1为提高城镇道路沥青路面工程质量，统一薄层罩面养护工

程技术要求，制定本标准。

1.0.2本标准适用于采用薄层罩面城镇道路沥青路面预防性养护

工程的设计、施工及验收。

1.0.3城镇道路薄层罩面养护工程的设计、施工及验收除应符合

本标准外，尚应符合国家现行有关标准的规定。

1

2术语和符号

2.1术语

2.1.1薄层罩面thinoverlays

采用同步或异步施工工艺，将热拌沥青混合料直接铺筑在已喷

洒的改性乳化沥青粘结层上，并可快速开放交通的薄层功能性罩

面，厚度一般为15mm～30mm。适用于预防或部分修复病害、需

要改善抗滑等使用性能的城镇道路沥青路面。

2.1.2预防性养护preventivemaintenance

在道路结构强度足够、仅表面功能衰减的情况下，为恢复路面

表面的服务功能而采取的养护措施。

2.1.3高黏度改性沥青highviscositymodifiedasphalt

掺加高分子聚合物、增粘剂或其他材料等外掺剂制成的具有较

高黏度的沥青结合料。

2.1.4高黏度改性乳化沥青highviscositymodifiedasphalt

emulsion

在制作乳化沥青的过程中同时加入聚合物胶乳，或将聚合物胶

乳与乳化沥青成品混合，或对聚合物改性沥青进行乳化加工得到的

具有较高黏度的乳化沥青产品。

2.1.5不粘轮改性乳化沥青tracklesstackcoatofmodifiedasphalt

emulsion

特种沥青与水在乳化剂、稳定剂等的作用下，经乳化加工制得

的均匀乳化沥青，该乳化沥青破乳成型后，会形成具有抗轮胎粘附

性质的粘层材料。

2.1.6路面破损率pavementdistressratio

各种破损的折合损坏面积之和与路面调查面积之百分比。

2.1.7裂缝率crackingratio

2

路面裂缝面积与实际检测的路面面积之百分比。沥青路面包括

纵向裂缝、横向裂缝、龟裂及块状裂缝等病害；水泥混凝土路面包

括裂缝、板角断裂、破碎板等病害。

2.2符号

AC——密级配沥青混凝土混合料[Dense-gradedbituminous

mixtures(英)，Dense-gradedasphaltmixtures(美)]；

BPN——摆值（BritishPendulumNumber）；

CR——裂缝率（CrackingRatio）；

DR——路面破损率（PavementDistressRatio）；

IRI——国际平整度指数(InternationalRoughnessIndex，m/km)；

PCI——路面损坏状况指数（PavementConditionIndex）；

PSSI——路面结构强度指数

（PavementStructureStrengthIndex）；

RD——车辙深度(RuttingDepth，mm)；

RQI——路面行驶质量指数（RidingQualityIndex）；

RTFOT——沥青旋转薄膜加热试验

（RollingThinFilmOvenTest）；

SFC——横向力系数（SidewayForceCoefficient）。

SMA——沥青玛蹄脂碎石混合料[StoneMasticAsphalt（英），

StoneMatrixAsphalt（美）之略语]；

TFOT——沥青薄膜加热试验（ThinFilmOvenTest）。

3

3基本规定

3.0.1实施薄层罩面前，应对原路面的历史资料、技术状况、交

通量、养护运营情况等进行调查、评价和综合分析，为薄层罩面的

设计和施工提供依据。

3.0.2对于准备采用薄层罩面进行养护施工的城镇道路，原路面

的技术指标除参考路面结构强度指数PSSI、路面行驶质量指数RQI

和路面损坏状况指数PCI外，还应考虑原沥青路面的路面破损率

DR、裂缝率CR、车辙深度RD和国际平整度指数IRI。

3.0.3薄层罩面适用的各等级城镇道路路况水平应符合表3.0.3

的规定。

表3.0.3薄层罩面适用的各等级城镇道路路况水平

评价指标快速路、主干路次干路支路

PSSI≥85（或足够）

RQI≥85（或A级）≥80（或A级）

PCI≥85（或A级）≥80（或A级）

3.0.4当路面CR大于1%，或RD大于15mm时，应先处理原路

面的裂缝和车辙，再进行薄层罩面施工。

3.0.5当路面DR大于2%，或IRI大于3.5m/km时，不应采用薄

层罩面施工。

3.0.6薄层罩面适用于城镇道路沥青路面的预防养护。预期使用

年限为3年～5年。

4

4材料

4.0.1薄层罩面采用的高黏度改性沥青依据现行行业标准《公路

工程沥青及沥青混合料试验规程》JTGE20检测，其技术要求应符

合表4.0.1的规定。

表4.0.1高黏度改性沥青技术要求

试验项目单位技术指标试验方法

针入度（25℃，100g，5s）0.1mm40～70T0604

延度（5℃，5cm/min）cm≥30T0605

软化点（环球法）℃≥75T0606

60℃动力粘度Pa·s≥20000T0620

135℃运动粘度Pa·s≤3.5T0619或T0625

溶解度（三氯乙烯）%≥99T0607

闪点℃≥230T0611

离析（48h软化点差）℃≥2.5T0661

弹性恢复（25℃）%≥85T0662

TFOT（或RTFOT）后残留物

质量损失%≤±1T0610

针入度比（25℃）%≥75T0604

延度（5℃）cm≥20T0605

4.0.2薄层罩面采用的粗集料应洁净、干燥、表面粗糙无风化、

不含泥土或杂质，宜采用玄武岩加工而成，其技术指标依据现行行

业标准《公路工程集料试验规程》JTGE42及《公路工程沥青及沥

青混合料试验规程》JTGE20检测，技术要求应符合表4.0.2的规

定。

5

表4.0.2粗集料的技术要求

项目单位技术要求试验方法

石料压碎值%≤26T0316

洛杉矶磨耗损失%≤28T0317

表观相对密度—≥2.600T0304

吸水率%≤2.0T0304

坚固性%≤12T0314

针片状颗粒含量%≤18T0312

水洗法＜0.075mm颗粒含量%≤1T0310

软石含量%≤3T0320

年降雨量

—≥40

石料磨光值（500-1000）mm

T0321

PSV年降雨量

—≥38

（250-500）mm

与沥青的粘附性级≥4T0616

4.0.3薄层罩面采用的细集料应洁净、干燥、无风化、无杂质，

宜采用石灰岩等碱性石料经制砂机破碎得到的机制砂，其技术指标

依据现行行业标准《公路工程集料试验规程》JTGE42检测，其技

术要求应符合表4.0.3的规定。

表4.0.3细集料的技术要求

项目单位技术要求试验方法

表观相对密度—≥2.5T0328

坚固性（＞0.3mm部分）%≤12T0340

含泥量（小于0.075mm颗粒含量）%≤3T0333

砂当量%≥60T0334

亚甲蓝值g/kg≤25T0349

棱角性（流动时间）s≥30T0345

6

4.0.4薄层罩面所用填料宜采用石灰岩等碱性石料经磨细得到的

矿粉，原石料中的泥土杂质应除净，不应使用回收粉，矿粉应干燥、

疏松，无结团，能自由地从矿粉仓中流出。其技术指标依据现行行

业标准《公路工程集料试验规程》JTGE42及《公路土工试验规程》

JTG3430检测，其技术要求应符合表
