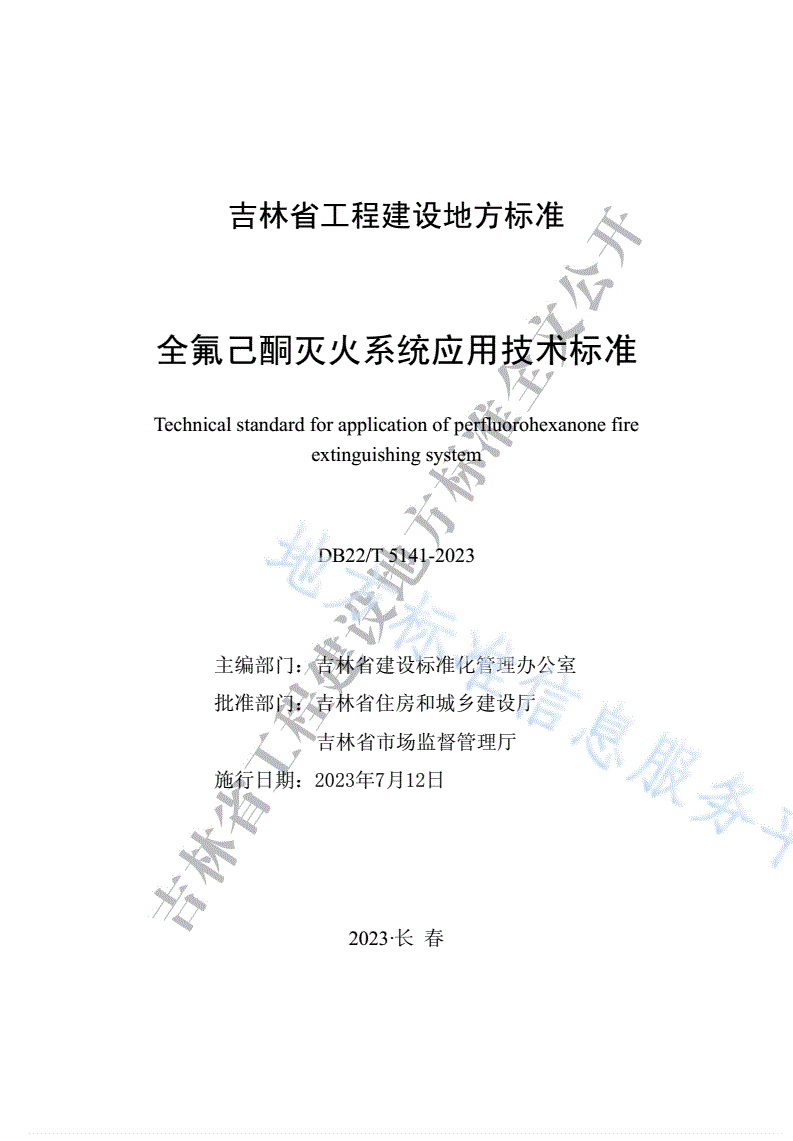

DB22/T 5141-2023 全氟己酮灭火系统应用技术标准

吉林省工程建设地方标准

全氟己酮灭火系统应用技术标准

Technicalstandardforapplicationofperfluorohexanonefire

extinguishingsystem

DB22/T5141-2023

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

吉林省市场监督管理厅

施行日期：2023年7月12日

2023·长春

吉林省住房和城乡建设厅

吉林省市场监督管理厅

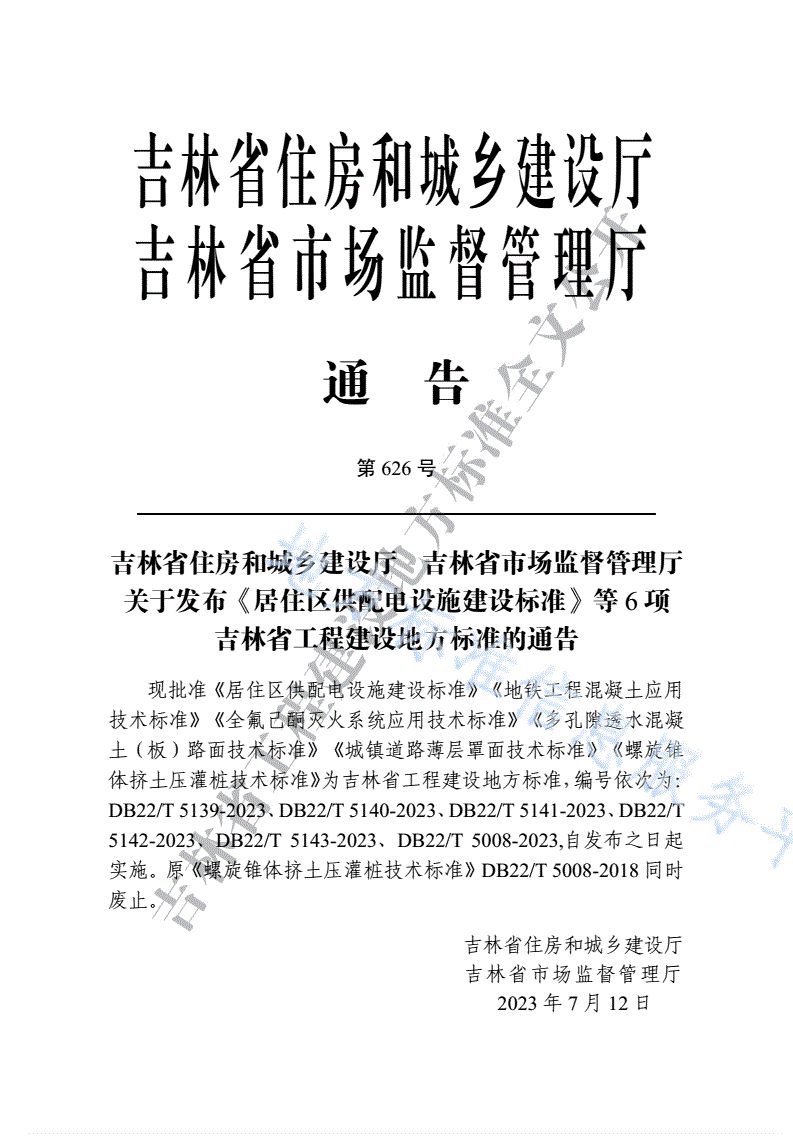

通告

第626号

吉林省住房和城乡建设厅吉林省市场监督管理厅

关于发布《居住区供配电设施建设标准》等6项

吉林省工程建设地方标准的通告

现批准《居住区供配电设施建设标准》《地铁工程混凝土应用

技术标准》《全氟己酮灭火系统应用技术标准》《多孔隙透水混凝

土（板）路面技术标准》《城镇道路薄层罩面技术标准》《螺旋锥

体挤土压灌桩技术标准》为吉林省工程建设地方标准，编号依次为：

DB22/T5139-2023、DB22/T5140-2023、DB22/T5141-2023、DB22/T

5142-2023、DB22/T5143-2023、DB22/T5008-2023,自发布之日起

实施。原《螺旋锥体挤土压灌桩技术标准》DB22/T5008-2018同时

废止。

吉林省住房和城乡建设厅

吉林省市场监督管理厅

2023年7月12日

前言

根据吉林省住房和城乡建设厅《关于下达<2021年全省工程建

设地方标准制定（修订）计划（三）>的通知》（吉建设〔2021〕

11号）的要求，编制组经深入的调查研究，认真总结工程实践经

验，参考国内外现行标准，在广泛征求意见的基础上，编制本标准。

本标准的主要内容包括：1总则；2术语和符号；3基本规定；

4系统及构成；5设计；6施工；7验收；8维护管理。

本标准由吉林省建设标准化管理办公室负责管理，由吉林

省建筑科学研究设计院负责具体技术内容的解释。请各单位在执行

本标准过程中，注意总结经验，积累资料，随时将有关意见和建议

反馈给吉林省建设标准化管理办公室（地址：长春市贵阳街287

号建设大厦，邮编：130051，Email：jljsbz@126.com），以供今后

修订时参考。

本标准主编单位：吉林省建筑科学研究设计院

吉林省慧龙电力消防科技有限公司

本标准参编单位：吉林省建筑节能协会

长春市消防救援支队

松原市消防救援支队

吉林省石油化工设计研究院

中国电力工程顾问集团东北电力设计院

中水东北勘测设计研究有限责任公司

吉林省建苑设计集团有限公司

中元国际（长春）高新建筑设计院有限公司

本标准主要起草人员：程世霖孙鹏姚铁锋李静影

李洪刚王爱东王胤凯褚毅

毛靖宇黄振宇杨正富赵玉芹

赵亮吴洪中白雪范晓磊

张男王健吴振兴张凤忠

陈松波张雪张旭魏思竹

杨正满武雷杨凤武韩之光

程文杰吴畏于秋生王潇潇

杨徐煜刘旭

本标准主要审查人员：陶乐然邵子平陈广明于家义

陶杨徐春江尚庆坤

目次

1总则..............................................................................................1

2术语和符号..................................................................................2

2.1术语....................................................................................2

2.2符号....................................................................................3

3基本规定......................................................................................6

4系统及构成..................................................................................8

4.1一般规定............................................................................8

4.2灭火剂..............................................................................10

4.3灭火系统组件..................................................................10

5设计............................................................................................12

5.1一般规定...............................................................................12

5.2系统设置...............................................................................13

5.3系统设计...............................................................................14

6施工............................................................................................20

6.1一般规定...............................................................................20

6.2灭火剂储存装置的安装......................................................21

6.3选择阀与信号反馈装置的安装.........................................22

6.4驱动装置的安装..................................................................22

6.5灭火剂输送管道的安装......................................................23

6.6喷嘴的安装...........................................................................23

6.7预制灭火系统的安装..........................................................23

6.8控制组件的安装..................................................................24

6.9系统调试...............................................................................24

7验收............................................................................................25

7.1一般规定...............................................................................25

7.2验收.......................................................................................26

8维护管理....................................................................................28

附录A灭火剂物理化学性能.........................................................30

附录B灭火浓度与惰化浓度.........................................................31

附录C灭火剂用量计算表.............................................................33

附录D灭火系统施工记录............................................................34

附录E灭火系统验收记录.............................................................39

附录F灭火系统维护管理记录.....................................................40

附录G试验方法............................................................................41

本标准用词说明................................................................................50

引用标准名录....................................................................................51

附：条文说明....................................................................................53

1总则

1.0.1为规范建设工程全氟己酮灭火系统的应用，减少火灾危害，

保护人身和财产安全，保证工程质量，保护环境，制定本标准。

1.0.2本标准适用于全氟己酮灭火系统工程的设计、施工、验收及

维护管理。

1.0.3全氟己酮灭火系统的应用除应符合本标准外，尚应符合国家

现行有关标准的规定。

1

2术语和符号

2.1术语

2.1.1全氟己酮灭火剂perfluorohexanoneextinguishingagent

全氟己酮分子式为：CF3CF2C(O)CF(CF3)2。灭火剂常温下为无

色、透明液体，具有良好的绝缘性，灭火效率高，喷放后无残留，

绿色环保，液态储存，可用于火灾防护的全淹没系统和局部应用系

统。（以下简称灭火剂）

2.1.2全氟己酮灭火系统perfluorohexanonefireextinguishing

system

以全氟己酮为灭火剂由各种系统部件按一定应用条件组成的

灭火系统。（以下简称灭火系统）

2.1.3防护区protectedarea

满足全淹没灭火系统要求的有限封闭空间。

2.1.4全淹没灭火系统totalfloodingextinguishingsystem

在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使

其均匀地充满整个防护区的灭火系统。

2.1.5组合分配系统combineddistributionsystems

用一套灭火剂储存装置通过管网的选择分配，保护两个或两个

以上防护区的灭火系统。

2.1.6管网灭火系统pipingextinguishingsystem

按一定的应用条件进行设计计算,将灭火剂从灭火剂储存装置

经由干管支管输送至喷嘴实施喷放的灭火系统。

2.1.7预制灭火系统pre-engineeredsystem

按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、

组装成套且具有联动控制功能的灭火系统。

2.1.8过程中点coursemiddlepoint

喷放过程中，当灭火剂喷出量为设计用量50%时的系统状态。

2

2.1.9灭火浓度flameextinguishingconcentration

在101kPa大气压和规定的温度条件下，扑灭某种火灾所需灭

火剂在空气中的最小体积百分比。

2.1.10惰化浓度inertingconcentration

当火源引入时，在101kPa大气压和规定的温度条件下,能抑制

空气中任意浓度的易燃可燃气体或易燃可燃液体蒸汽的燃烧发生,

所需的灭火剂在空气中的最小体积的百分比。

2.1.11浸渍时间soakingtime

在防护区内维持设计规定的灭火剂浓度使火灾完全熄灭所需

的时间。

2.1.12充装率fullstorerate

充装在储存容器中的灭火剂质量与容器的容积之比。

2.1.13泄压口pressurereliefopening

灭火剂喷放时，防止防护区内气压超过允许压强，泄放压力的

开口。

2.1.14无毒性反应浓度（NOAEL浓度）NOAELconcentration

观察不到由灭火剂毒性影响产生生理反应的灭火剂最大浓度。

2.1.15有毒性反应浓度（LOAEL浓度）LOAELconcentration

能观察到由灭火剂毒性影响产生生理反应的灭火剂最小浓度。

2.2符号

C1—灭火设计浓度或惰化设计浓度；

C2—灭火设计灭火密度；

D—管道内径；

Fx—泄压口面积；

g—重力加速度；

H—过程中点时,喷嘴高度相对储存容器内液面的位差；

K—海拔高度修正系数；

3

Kv—容积修正系数；

L—管道计算长度；

n—储存容器的数量；

Nd—流程中计算管段的数量；

Ng—安装在计算支管下游的喷嘴数量；

Po—灭火剂储存容器充压(或增压)压力；

Pc—喷嘴工作压力；

Pf—围护结构承受内压的允许压强；

Ph—高程压头；

Pm—过程中点时储存容器内压力；

Q—管道设计流量；

Qc—单个喷嘴的设计流量；

Qg—支管平均设计流量；

Qw—主干管平均设计流量；

Qx—灭火剂在防护区的平均喷放速率；

S—灭火剂过热蒸气或灭火剂气体在101kPa大气压和防护区最低

环境温度下的质量体积；

T—防护区最低环境温度；

t—灭火剂设计喷放时间；

V—防护区的净容积；

V0—喷放前，全部储存容器内的气相总容积；

V1—减压孔板前管网管道容积；

V2—减压孔板后管网管道容积；

Vb—储存容器的容量；

VP—管网的管道内容积；

W—灭火设计用量或惰化设计用量；

W0—系统灭火剂储存量；

Ws—系统灭火剂剩余量；

Y1—计算管段始端压力系数；

4

Y2—计算管段末端压力系数；

Z1—计算管段始端密度系数；

Z2—计算管段末端密度系数；

γ—全氟己酮液体密度；

δ—落压比；

η—充装量；

△P—计算管段阻力损失；

△W1—储存容器内的灭火剂剩余量；

△W2—管道内的灭火剂剩余量。

5

3基本规定

3.0.1灭火系统适用于扑救电气火灾、固体表面火灾、液体火灾和

灭火前能切断气源的气体火灾。

3.0.2管网灭火系统可以保护一个防护区也可以保护多个防护区；

预制式灭火系统只适用于一个防护区。

3.0.3灭火系统的操作与控制应符合以下规定：

1采用灭火系统的防护区，应设置火灾自动报警系统，其设

计应符合现行国家标准《火灾自动报警系统设计规范》GB50116

的规定，并应选用灵敏度级别高的火灾探测器；

2管网灭火系统应设自动控制、手动控制和机械应急操作三

种启动方式；预制灭火系统应设自动控制和手动控制两种启动方式；

3采用自动控制启动方式时，根据人员安全撤离防护区的需

要，应有不大于30s的可控延迟喷射；对于平时无人工作的防护区，

可设置为无延迟的喷射；

4灭火设计浓度或实际使用浓度大于无毒性反应浓度

（NOAEL浓度）的防护区应设手动与自动控制的转换装置；当人

员进入防护区时，应能将灭火系统转换为手动控制方式；当人员离

开时，应能恢复为自动控制方式；防护区内外应设手动、自动控制

状态的显示装置；

5自动控制装置应在接到两个独立的火灾信号后才能启动；

手动控制装置和手动与自动转换装置应设在防护区疏散出口的门

外便于操作的地方，安装高度为中心点距地面1.3m~1.5m；机械应

急操作装置应设在储瓶间内或防护区疏散出口门外便于操作的地

方；

6灭火系统的操作与控制，应包括对开口封闭装置、通风机

械和防火阀等设备的联动操作与控制；

6

7设有消防控制室的场所，各防护区灭火控制系统的有关信

息，应传送给消防控制室；

8灭火系统的电源，应符合现行国家标准《建筑设计防火规

范》GB50016的规定；采用气动力源时，应保证系统操作和控制

需要的压力和气量；

9组合分配灭火系统启动时，选择阀应在容器阀开启前或同

时打开。

3.0.4防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的

耐火极限不宜低于0.25h。

3.0.5防护区围护结构承受内压的允许压强，不宜低于1200Pa，

且应满足在灭火剂释放和设计浸渍时间内保持围护结构完整的要

求。

3.0.6防护区围护结构的密闭性能，应满足在灭火剂设计浸渍时间

内保持防护区内灭火剂浓度不低于设计灭火浓度或设计惰化浓度

的要求。

3.0.7防护区的门应向疏散方向开启，并应具有自行关闭的功能。

3.0.8用于扑救可燃、助燃气体火灾的气体灭火系统，在其启动前

应能联动和手动切断可燃、助燃气体的气源。

3.0.9灭火系统的应用应符合现行国家标准《消防设施通用规范》

GB55036的规定。

7

4系统及构成

4.1一般规定

4.1.1灭火系统分为管网灭火系统和预制灭火系统。管网灭火系统

一般由灭火剂储存装置、选择阀、单向阀、喷嘴、集流管、低泄高

封阀、信号反馈装置、驱动装置、灭火剂输送管路、控制装置等部

件组成；预制灭火系统一般由灭火剂储存装置、喷嘴、信号反馈装

置、驱动装置、控制装置等部件组成。

4.1.2灭火剂储存装置应符合下列规定：

1管网灭火系统的灭火剂储存装置应由储存容器、容器阀和

集流管等组成；预制灭火系统的灭火剂储存装置，应由储存容器、

容器阀等组成；

2容器阀和集流管之间应采用挠性连接；储存容器和集流管

应采用支架固定；

3灭火剂储存装置上应设耐久的固定铭牌，并应标明每个容

器的编号、容积、皮重、灭火剂名称、充装量、充装日期和充压压

力等；

4管网灭火系统的灭火剂储存装置应设在专用储瓶间内；储

瓶间宜靠近防护区，其耐火等级不低于二级且应有直接通向室外或

疏散走道的出口，储瓶间和防护区的环境温度应为-10℃~50℃，并

应满足压力容器存放的有关规定；

5灭火剂储存装置的布置，应便于操作、维修及避免阳光照

射；操作面距墙面或两操作面之间的距离，不宜小于1.0m，且不

应小于储存容器外径的1.5倍。

4.1.3储存容器、驱动气体瓶组的设计与使用应符合现行行业标准

《气瓶安全技术规程》TSG23的规定。

4.1.4灭火系统的管道和组件、灭火剂的储存容器及其他组件的公

称工作压力，不应小于系统运行时所需承受的最大工作压力。

8

4.1.5灭火剂的储存容器或容器阀应具有安全泄压和压力显示的

功能；管网系统中的封闭管段上应具有安全泄压装置；安全泄压装

置应能在设定压力下正常工作，泄压方向不应朝向操作面或人员疏

散通道。

4.1.6在通向每个防护区的灭火系统主管道上，应设信号反馈装置。

4.1.7组合分配系统中的每个防护区应设置控制灭火剂流向的选

择阀，其公称直径应与该防护区灭火系统的主管道公称直径相等；

选择阀的位置应靠近储存容器且便于操作；选择阀应设有标明其工

作防护区的永久性铭牌。

4.1.8喷嘴应有型号、规格的永久性标识；设置在有粉尘、油雾等

防护区的喷嘴，应有防护装置。

4.1.9喷嘴的布置应满足灭火剂在防护区内均匀分布的要求，其射

流方向不应直接朝向可燃液体的表面。

4.1.10管道及管道附件应符合下列规定：

1输送灭火剂的管道应采用无缝钢管，其质量应符合现行国

家标准《输送流体用无缝钢管》GB/T8163、《高压锅炉用无缝钢

管》GB/T5310的规定；无缝钢管内外应进行防腐处理，防腐处理

宜采用符合环保要求的方式；

2输送灭火剂的管道安装在腐蚀性较大的环境中，宜采用不

锈钢管，其质量应符合现行国家标准《流体输送用不锈钢无缝钢管》

GB/T14976的规定；

3输送启动气体的管道，宜采用紫铜管，其质量应符合现行

国家标准《铜及铜合金拉制管》GB/T1527的规定；

4管道的连接，当公称直径小于或等于80mm时，应采用螺

纹连接，大于80mm时，宜采用法兰连接；钢制管道附件应内外防

腐处理，防腐处理宜采用符合环保要求的方式；使用在腐蚀性较大

的环境中，应采用不锈钢的管道附件。

4.1.11系统部件与管道的公称工作压力，不应小于在最高环境温

度下所承受的工作压力。

9

4.2灭火剂

4.2.1灭火剂的物理化学性能详见附录A灭火剂物理化学性能。

4.2.2灭火剂在常温下为无色透明液体，其技术性能应符合表

4.2.2的规定。

表4.2.2灭火剂技术性能指标

项目技术指标试验方法

纯度/%（m/m）≥99.0附录G

水分/%（m/m）≤0.001GB/T7376

全氟-2-甲基-2-戊烯及其氟化氢加成产

≤90

物含量（mg/kg）

全氟-4-甲基-2-戊烯含量（mg/kg）≤1000

附录G

酸度（HCl计）/%（m/m）≤0.0003

非挥发性残留物/%（m/m）≤0.03

悬浮物与沉淀物无浑浊或沉淀物

灭火浓度（正庚烷杯式燃烧器法）4.5±0.2GB/T20702

4.2.3灭火剂的无毒性反应浓度（NOAEL浓度）和有毒性反应浓

度（LOAEL浓度）的技术指标应符合国家标准的规定。

4.2.4充压气体应采用高纯氮或超纯氮，其性能应符合现行国家标

准《纯氮、高纯氮和超纯氮》GB/T8979的规定。

4.3灭火系统组件

4.3.1灭火剂储存容器应采用耐腐蚀材料制造或内部涂塑处理，且

与灭火剂直接接触的内壁不应对灭火剂的性能产生不利影响。

4.3.2喷嘴设计应满足流量要求的基础上保证雾化效果。

4.3.3储存容器或容器阀以及组合分配系统集流管上的安全泄压

装置的动作压力，应符合下列规定：

10

1储存容器增压压力为2.5MPa时，应为（4.4±0.22）MPa(表压)；

2储存容器增压压力为4.2MPa时，应为（8.4±0.42）MPa(表压)；

3储存容器增压压力为5.6MPa时，应为（10.0±0.50）MPa(表压)。

4.3.4增压压力不大于4.2MPa的储存容器，应采用焊接容器或无

缝容器；增压压力为5.6MPa的储存容器，应采用无缝容器。

4.3.5在容器阀和集流管之间的管道上应设单向阀。

11

5设计

5.1一般规定

5.1.1采用灭火系统保护的防护区，其灭火设计用量或惰化设计用

量，应根据防护区内可燃物相应的灭火设计浓度或惰化设计浓度经

计算确定。

5.1.2有爆炸危险的气体、液体类火灾的防护区，应采用惰化设计

浓度；无爆炸危险的气体、液体类火灾和固体类火灾的防护区，应

采用灭火设计浓度。

5.1.3几种可燃物共存或混合时，灭火设计浓度或惰化设计浓度，

应按其中最大的灭火设计浓度或惰化设计浓度确定。

5.1.4两个或两个以上的防护区采用组合分配系统时，一个组合

分配系统所保护的防护区不应超过8个。

5.1.5一个组合分配气体灭火系统中的灭火剂储存量，应大于或等

于该系统所保护的全部防护区中需要灭火剂储存量的最大值。

5.1.6灭火系统的灭火剂储存量，应为防护区的灭火设计用量、储

存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。

5.1.7灭火系统的储存装置72小时内不能重新充装恢复工作的，

应按系统原储存量的100％设置备用量。

5.1.8灭火系统的设计温度，应采用20℃。

5.1.9同一集流管上的储存容器，其规格、充压压力和充装量应相

同。

5.1.10同一防护区，当设计两套或三套管网时，集流管可分别设

置，系统启动装置应共用；各管网上喷嘴流量均应按同一灭火设计

浓度、同一喷放时间进行设计。

5.1.11管网上不应采用四通管件进行分流。

5.1.12管道抗震、防晃支（吊）架的设计应符合现行国家标准《建

12

筑机电工程抗震设计规范》GB50981和《建筑机电管线工程抗震

支架吊架技术标准》GB22/T5138的有关规定。

5.1.13喷嘴的保护高度和保护半径，应符合下列规定：

1最大保护高度不宜大于6.5m；

2最小保护高度不应小于0.3m；

3喷嘴安装高度小于1.5m时，保护半径不宜大于2.5m；

4喷嘴安装高度不小于1.5m时，保护半径不应大于5m。

5.1.14喷嘴宜贴近防护区顶面安装，距顶面的最大距离不宜大于

0.5m。

5.1.15一个防护区设置的预制灭火系统，其装置数量不宜超过10

台。

5.1.16用于保护同一防护区的多套灭火系统应能在灭火时同时启

动，相互间的动作响应时差应小于或等于2s。

5.1.17在经常有人停留的防护区，灭火剂释放后形成的浓度应低

于人体的有毒性反应浓度（LOAEL浓度）。

5.2系统设置

5.2.1灭火系统防护区划分应符合下列规定：

1防护区宜以单个封闭空间划分；同一区间的吊顶层和地板

下需同时保护时，可合为一个防护区；

2采用管网灭火系统时，一个防护区的面积不宜大于800m²，

且容积不宜大于3600m³；

3采用预制灭火系统时，一个防护区的面积不宜大于500m²，

且容积不宜大于1600m³。

5.2.2防护区应设置泄压口，灭火系统的泄压口应位于防护区净高

的2/3以上。

5.2.3防护区设置的泄压口，宜设在外墙上。泄压口面积按相应灭

火系统设计规定计算。

13

5.2.4喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭。

5.3系统设计

5.3.1灭火系统的灭火设计浓度应大于或等于灭火浓度的1.3倍，

设计惰化浓度应大于或等于惰化浓度的1.1倍；固体表面火灾灭火

浓度和其他灭火浓度按标准附录B中的规定取值。

5.3.2图书、档案、票据和文物资料库等防护区，灭火设计浓度宜

采用8%。

5.3.3油浸变压器室、带油开关的配电室和自备发电机房等防护区，

灭火设计浓度宜采用7%。

5.3.4通讯机房和电子计算机房等防护区，灭火设计浓度宜采用

6.5%。

5.3.5防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

5.3.6灭火剂的喷放时间和浸渍时间应满足有效灭火或惰化的要

求。在通讯机房和电子计算机房等防护区，设计喷放时间不应大于

8s；在其他防护区，设计喷放时间不应大于10s。

5.3.7灭火浸渍时间应符合下列规定：

1木材、纸张、织物等固体表面火灾，宜采用20min；

2通讯机房、电子计算机房内的电气设备火灾，应采用5min；

3其他固体表面火灾，宜采用10min；

4气体和液体火灾，不应小于1min。

5.3.8灭火系统应采用氮气增压输送。

储存容器的增压压力宜分为三级，并应符合下列规定：

1一级2.5MPa（表压），适用于预制灭火系统；

2二级4.2MPa（表压），适用于预制或管网灭火系统；

3三级5.6MPa（表压），适用于管网灭火系统。

5.3.9灭火剂单位容积的充装量应符合下列规定：

1一级增压储存容器，不应大于1420kg/m³；

14

2二级增压储存容器，不应大于1420kg/m³；

3三级增压储存容器，不应大于1200kg/m³。

5.3.10管网的管道内容积，不应大于流经该管网的灭火剂储存量

体积的80%。

5.3.11管网布置宜设计为均衡系统，并应符合下列规定：

1喷嘴设计流量应相等；

2管网的第1分流点至各喷嘴的管道阻力损失，其相互间的

最大差值不应大于20%。

5.3.12防护区的泄压口面积，应按下式计算：

Qx

Fx0.15（5.3.12）

Pf

式中：Fx—泄压口面积（m²）；

Qx—灭火剂在防护区的平均喷放速率（kg/s）；

Pf—围护结构承受内压的允许压强（Pa）。

5.3.13灭火设计用量或惰化设计用量和系统灭火剂储存量，应符

合下列规定：

1防护区灭火设计用量或惰化设计用量应按下式计算：

VC1

WK（5.3.13-1）

S(100C1)

式中：W—灭火设计用量或惰化设计用量（kg）；

C1—灭火设计浓度或惰化设计浓度（%）；

S—灭火剂过热蒸汽在101kPa大气压和防护区最低环境温

度下的质量体积（m³/kg）；

V—防护区的净容积（m³）；

K—海拔高度修正系数，海拔≤1000m，取1.0、海拔>1000m，

15

取0.835。

2灭火剂过热蒸气在101kPa大气压和防护区最低环境温度

下的质量体积，应按下式计算：

S0.06640.000274T（5.3.13-2）

式中：T—防护区最低环境温度（℃）。

3系统灭火剂储存量应按下式计算：

W0WW1W2（5.3.13-3）

式中：W0—系统灭火剂储存量（kg）；

△W1—储存容器内的灭火剂剩余量（kg）；

△W2—管道内的灭火剂剩余量（kg）。

4储存容器内的灭火剂剩余量，可按储存容器内引升管管口

以下的容器容积量换算；

5均衡管网和只含一个封闭空间的非均衡管网，其管网内的

灭火剂剩余量均可不计；防护区中含两个或两个以上封闭空间的非

均衡管网，其管网内的灭火剂剩余量，可按各支管与最短支管之间

长度差值的容积量计算。

5.3.14管网计算应符合下列规定：

1管网计算时，各管道中灭火剂的流量，应采用平均设计流

量；

2主干管平均设计流量，应按下式计算：

W

Q（5.3.14-1）

wt

式中：Qw—主干管平均设计流量（kg/s）；

t—灭火剂设计喷放时间（s）。

3支管平均设计流量，应按下式计算：

16

Ng

（5.3.14-2）

QgQc

1

式中：Qg—支管平均设计流量（kg/s）；

Ng—安装在计算支管下游的喷嘴数量（个）；

Qc—单个喷嘴的设计流量（kg/s）。

4管网阻力损失宜采用过程中点时储存容器内压力和平均设

计流量进行计算；

5过程中点时储存容器内压力，应按下式计算：

PV

P00（5.3.14-3）

mW

VV

02p

VnV(1)（5.3.14-4）

0b

式中：Pm—过程中点时储存容器内压力（MPa，绝对压力）；

P0—灭火剂储存容器增压压力（MPa，绝对压力）；

V0—喷放前，全部储存容器内的气相总容积（m³）；

γ—灭火剂液体密度（kg/m³）20℃时1616kg/m³；

VP—管网的管道内容积（m³）；

N—储存容器的数量（个）；

Vb—储存容器的容量（m³）；

η—充装量（kg/m³）。

6管网的阻力损失应根据管道种类确定，当采用镀锌钢管时，

其阻力损失应按下式计算：

17

P5.75105Q2

（5.3.14-5）

D

L(1.7421g)2D5

0.12

式中：△P—计算管段阻力损失（MPa）；

L—管道计算长度（m），为计算管段中沿程长度与局部损

失当量长度之和；

Q—管道设计流量（kg/s）；

D—管道内径（mm）。

7初选管径可按管道设计流量，应按下列公式计算：

当Q≤6.0kg/s时，

D(12~20)Q（5.3.14-6）

当6.0kg/s<Q<160.0kg/s时，
