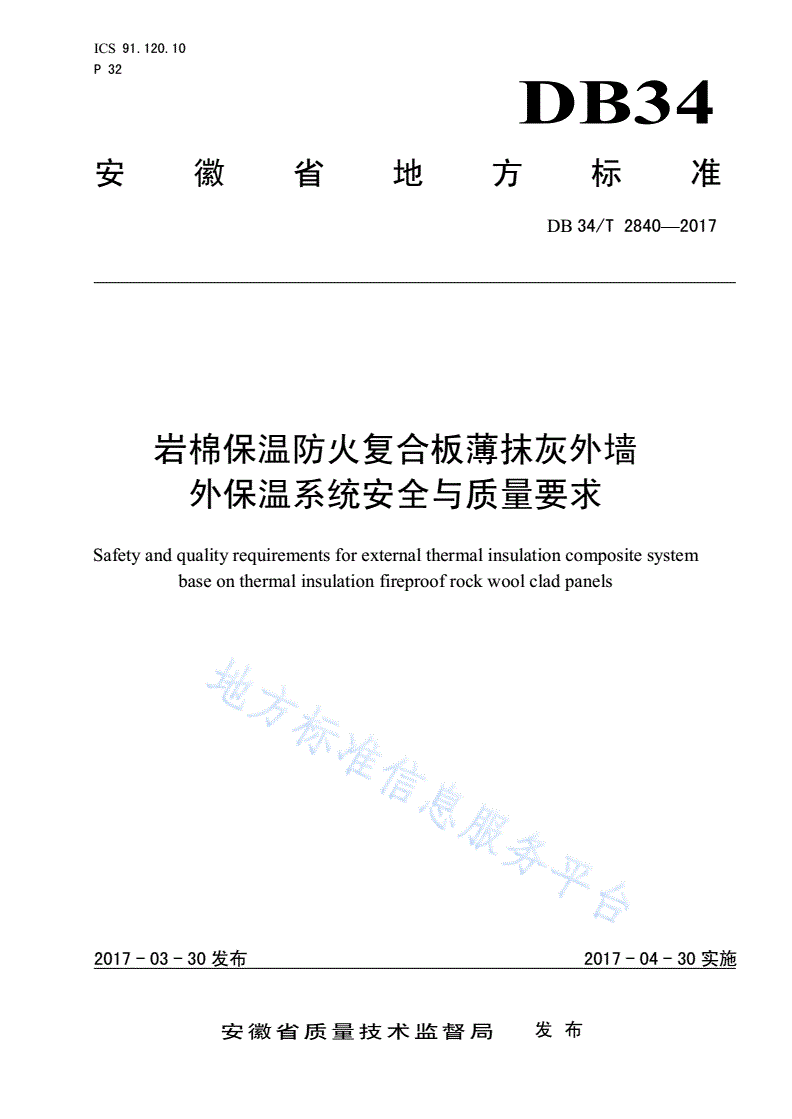

DB34/T 2840-2017 岩棉保温防火复合板薄抹灰外墙 外保温系统安全与质量要求

ICS91.120.10

P32

DB34

安徽省地方标准

DB34/T2840—2017

岩棉保温防火复合板薄抹灰外墙

外保温系统安全与质量要求

Safetyandqualityrequirementsforexternalthermalinsulationcompositesystem

baseonthermalinsulationfireproofrockwoolcladpanels

文稿版次选择

2017-03-30发布2017-04-30实施

安徽省质量技术监督局发布

DB34/T2840—2017

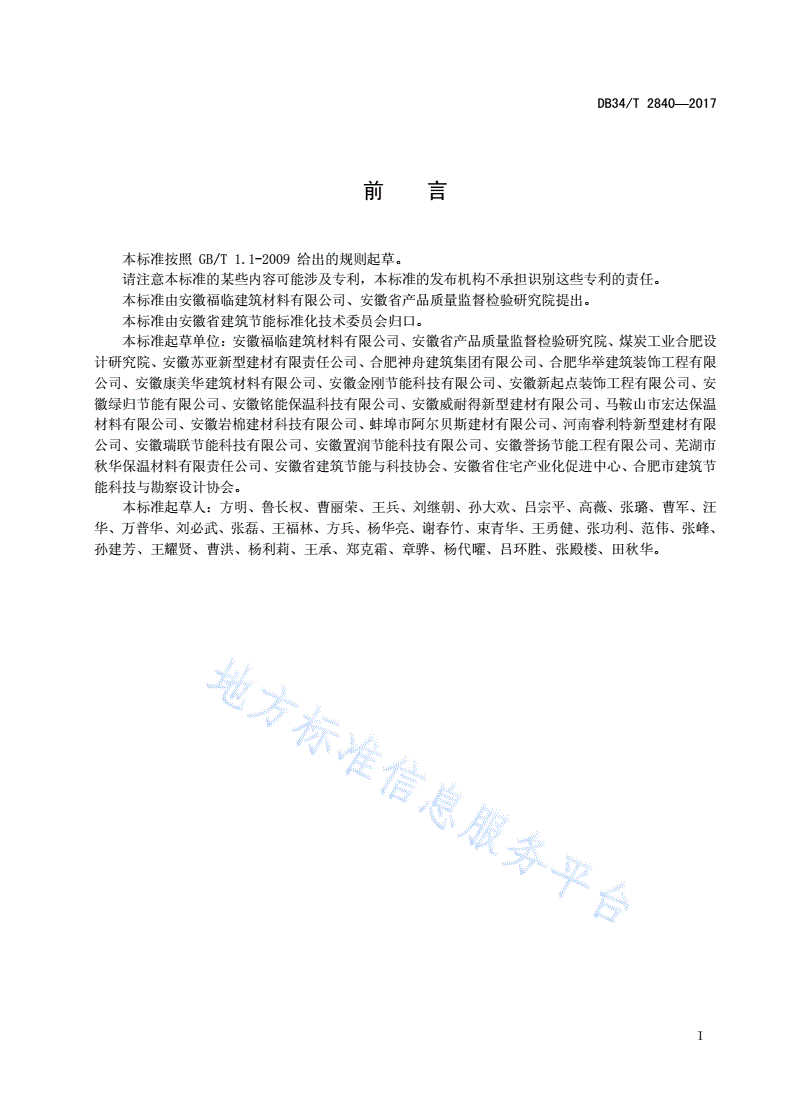

前言

本标准按照GB/T1.1-2009给出的规则起草。

请注意本标准的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任。

本标准由安徽福临建筑材料有限公司、安徽省产品质量监督检验研究院提出。

本标准由安徽省建筑节能标准化技术委员会归口。

本标准起草单位：安徽福临建筑材料有限公司、安徽省产品质量监督检验研究院、煤炭工业合肥设

计研究院、安徽苏亚新型建材有限责任公司、合肥神舟建筑集团有限公司、合肥华举建筑装饰工程有限

公司、安徽康美华建筑材料有限公司、安徽金刚节能科技有限公司、安徽新起点装饰工程有限公司、安

徽绿归节能有限公司、安徽铭能保温科技有限公司、安徽威耐得新型建材有限公司、马鞍山市宏达保温

材料有限公司、安徽岩棉建材科技有限公司、蚌埠市阿尔贝斯建材有限公司、河南睿利特新型建材有限

公司、安徽瑞联节能科技有限公司、安徽置润节能科技有限公司、安徽誉扬节能工程有限公司、芜湖市

秋华保温材料有限责任公司、安徽省建筑节能与科技协会、安徽省住宅产业化促进中心、合肥市建筑节

能科技与勘察设计协会。

本标准起草人：方明、鲁长权、曹丽荣、王兵、刘继朝、孙大欢、吕宗平、高薇、张璐、曹军、汪

华、万普华、刘必武、张磊、王福林、方兵、杨华亮、谢春竹、束青华、王勇健、张功利、范伟、张峰、

孙建芳、王耀贤、曹洪、杨利莉、王承、郑克霜、章骅、杨代曜、吕环胜、张殿楼、田秋华。

I

DB34/T2840—2017

岩棉保温防火复合板薄抹灰外墙外保温系统安全与质量要求

1范围

本标准规定了岩棉保温防火复合板薄抹灰外墙外保温系统的术语和定义、一般规定、要求、试验方

法、检验规则、产品合格证和使用说明书、包装、运输和贮存。

本标准适用于工业与民用建筑采用的岩棉保温防火复合板薄抹灰外墙外保温系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB175通用硅酸盐水泥

GB/T4354优质碳素钢热轧盘条

GB/T5267.1-2002紧固件电镀层

GB/T5836.1-2006建筑排水用硬聚氯乙烯(PVC-U)管材

GB/T6342泡沫塑料与橡胶线性尺寸的测定

GB/T8170-2008数值修约规则与极限数值的表示和判定

GB8624建筑材料及制品燃烧性能分级

GB/T10125-2012人造气氛腐蚀试验盐雾试验

GB/T11835绝热用岩棉、矿渣棉及其制品

GB/T13480建筑用绝热制品压缩性能的测定

GB/T14683硅酮建筑密封胶

GB/T23455外墙柔性腻子

GB/T25975建筑外墙外保温用岩棉制品

GB/T29594可再分散性乳胶粉

GB/T29906-2013模塑聚苯板薄抹灰外墙外保温系统材料

GB/T31435外墙外保温系统材料安全性评价方法

GB50176民用建筑热工设计规范

GB50210建筑装饰装修工程质量验收规范

JC/T482聚氨酯建筑密封胶

JC/T841耐碱玻璃纤维网布

JC/T907混凝土界面处理剂

JC/T1024墙体饰面砂浆

JC/T2189建筑干混砂浆用可再分散乳胶粉

JC/T2190建筑干混砂浆用纤维素醚

JG/T158胶粉聚苯颗粒外墙外保温系统材料

JG/T311柔性饰面砖

JG/T366外墙保温用锚栓

1

DB34/T2840—2017

JG/T483岩棉薄抹灰外墙外保温系统材料

JGJ51轻骨料混凝土技术规程

JGJ144-2004外墙外保温工程技术规程

JGJ/T235建筑外墙防水工程技术规程

JGJ/T350-2015保温防火复合板应用技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

岩棉保温防火复合板薄抹灰外墙外保温系统externalthermalinsulationcompositesystem

baseonthermalinsulationfireproofrockwoolcladpanels

置于建筑物外墙外侧，与基层墙体之间连接采用胶粘剂粘结和锚栓锚固相结合方式，起保温、防护

和装饰作用的构造系统。系统由岩棉保温防火复合板、胶粘剂、抹面胶浆、耐碱玻璃纤维网布、锚栓和

饰面材料等组成。系统还包括必要时采用的护角、托架等配件，简称岩棉复合板外保温系统。

岩棉复合板外保温系统分为涂装饰面岩棉复合板外保温系统和幕墙饰面岩棉复合板外保温系统。

涂装饰面包括建筑涂料、饰面砂浆、柔性饰面砖。

3.2

基层墙体substratewall

保温系统所依附的且在建筑物中起承重或围护作用的外墙墙体，可以是混凝土墙体或各种砌体墙

体。简称基墙。

3.3

岩棉保温防火复合板thermalinsulationfireproofrockwoolcladpanels

岩棉保温防火复合板分为：岩棉带保温防火复合板和网织岩棉防火保温复合板。简称岩棉复合板。

3.3.1

岩棉带保温防火复合板thermalinsulationfireproofrockwoolbeltcladpanels

以岩棉带作为保温芯材，按照一定尺寸排列拼装，采用双面涂覆抹面胶浆并与耐碱玻璃纤维网布复

合，制作而成的具有保温隔热及阻燃功能，且不带饰面装饰层的保温板材。简称岩棉带复合板。

3.3.2

网织岩棉保温防火复合板meshweavingthermalinsulationfireproofrockwoolcladpanels

以网织增强岩棉板作为保温芯材，采用双面涂覆抹面胶浆并与耐碱玻璃纤维网布复合，制作而成的

具有保温隔热及阻燃功能，且不带饰面装饰层的保温板材。简称网织岩棉复合板。

2

DB34/T2840—2017

3.3.3

网织增强岩棉板meshweavingenhancedrockwoolpanels

用玄武岩有捻纱将岩棉板以及覆盖其表面的耐碱玻璃纤维网布按间距不大于65mm×65mm尺寸平

行或网格方式进行整体缝合后形成的增强岩棉保温板材。

3.4

粘结层tiecoat

采用胶粘剂将岩棉复合板粘结到基层上，起粘结作用的构造层。

3.4.1

胶粘剂adhesive

由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，专用于将岩棉复合板粘贴到基层

上的粘结材料。

3.5

抹面层rendering

采用抹面胶浆复合耐碱玻璃纤维网布覆盖在岩棉复合板外表面，起防裂、防火、防水和抗冲击等保

护作用的构造层。

3.5.1

抹面胶浆basecoat

由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等材料组成，抹在粘贴好的岩棉复合板外

表面，具有一定柔韧性和良好粘结性能的抹面材料。

3.5.2

耐碱玻璃纤维网布alkali-resistantfiberglassmesh

采用耐碱玻璃纤维纱织造、表面经高分子材料涂覆处理的、具有耐碱功能的网格布，简称耐碱玻纤

网布。

3.6

锚栓anchor

连接保温系统与基层墙体的机械固定件。锚栓分为外墙保温用锚栓和气动锚栓。

3.6.1

外墙保温用锚栓anchorsforfixingofthermalinsulationcompositesystems

由膨胀件和膨胀套管组成，或仅由膨胀套管构成，依靠膨胀产生的摩擦力或机械锁定作用连接保温

系统与基层墙体的机械固定件。

3

DB34/T2840—2017

3.6.2

气动锚栓pneumaticanchor

由塑料锚扣和特种钢钉组成，由安全可靠的气动工具将射钉射入基墙，依靠射钉的摩擦力连接保温

系统与基墙的机械固定件。

3.7

饰面层finishcoat

岩棉复合板外保温系统的外装饰构造层，对岩棉复合板外保温系统起装饰和保护作用。

饰面材料包括建筑涂料、饰面砂浆、柔性饰面砖、幕墙等。

3.8

配件fitting

与岩棉复合板外保温系统配套使用的附件，包含密封胶、密封条、包角条、包边条、盖口条、护角、

托架等。

4一般规定

4.1岩棉复合板外保温系统的基本构造应符合表1、表2的要求。

表1涂装饰面岩棉复合板外保温系统基本构造

基层保温系统构造构造示意图

找平层、

基墙界面层粘结层保温层抹面层饰面层

防水层

①②④⑤⑥⑦

③

①

抹面胶浆内设置②

2

岩棉带300g/m+160建筑涂料③

混凝土复合板g/m2(首层及易受或

根据设④

或或到碰撞部位)；饰面砂浆

界面剂计要求胶粘剂⑤

各种砌体网织岩160g/m2+160或⑥

选用

墙体棉复合g/m2(两层及以柔性饰面⑦

板上)耐碱玻纤网砖

布+锚栓

4

DB34/T2840—2017

表2幕墙饰面岩棉复合板外保温系统基本构造

基层保温系统构造幕墙构造示意图

界面找平层、粘结承力结构

基墙保温层抹面层饰面层①

层防水层层②

①⑤⑥⑦⑧⑨

②③④③

④

岩棉带抹面胶浆

⑤

混凝土复合板内设置

⑦

或界面根据设计胶粘或160g/m2幕墙饰

立柱横梁⑥

各种砌剂要求选用剂网织岩耐碱玻纤面板⑧

体墙体棉复合网布+锚⑨

板栓

4.2岩棉复合板外保温系统在工程中应用时，其安全与质量应满足下列要求：

a)应能适应基层的正常变形而不产生裂缝或空鼓；

b)应能长期承受自重而不产生有害的变形；

c)应能承受风荷载的作用而不产生有害的破坏；

d)应能耐受室外气候的长期反复作用而不产生破坏；

e)在规定的抗震设防烈度下不应从基层上脱落；

f)应具有防水渗透性能；

g)各组成部分应具有物理－化学稳定性。所有组成材料应彼此相容并应具有防腐性。在可能受到

生物侵害（鼠害、虫害等）时，还应具有防生物侵害性能；

h)保温、隔热和防潮性能应符合GB50176等国家现行相关标准的规定；

i)在正常使用和正常维护的条件下，使用年限不应低于25年。

4.3岩棉复合板外保温系统应设置系统变形缝、托架。所有保温层收头部位应设置翻包网。系统变形

缝、托架及保温层收头部位应采用密封胶进行防水密封处理，密封胶应采用硅酮或聚氨酯类建筑密封胶，

密封胶应符合GB/T14683和JC/T482的规定。

4.4岩棉复合板外保温系统的基层墙体应设置界面层、找平层、防水层，界面层应采用水泥基界面剂，

界面剂应符合JC/T907的规定，找平层、防水层应符合GB50210、JGJ/T235的规定。

4.5岩棉复合板外保温系统与基层之间连接应采用胶粘剂粘结和锚栓锚固相结合方式。岩棉复合板与

基层之间有效粘结面积不应小于岩棉复合板面积的60％。每平方米锚栓数量应由设计单位经抗风压计

算确定，且不少于6个。锚栓宜选外墙保温用锚栓，并应符合JG/T366的规定。当选用气动锚栓辅

助固定时，相关材料要求参见附录A。

4.6岩棉复合板外保温系统胶粘剂、抹面胶浆的干混砂浆制作选用的水泥、可再分散乳胶粉、纤维素

醚应符合GB175、GB/T29594、JC/T2
