GB/T 10431-2008 紧固件横向振动试验方法

ICS21.060.10

J13SB

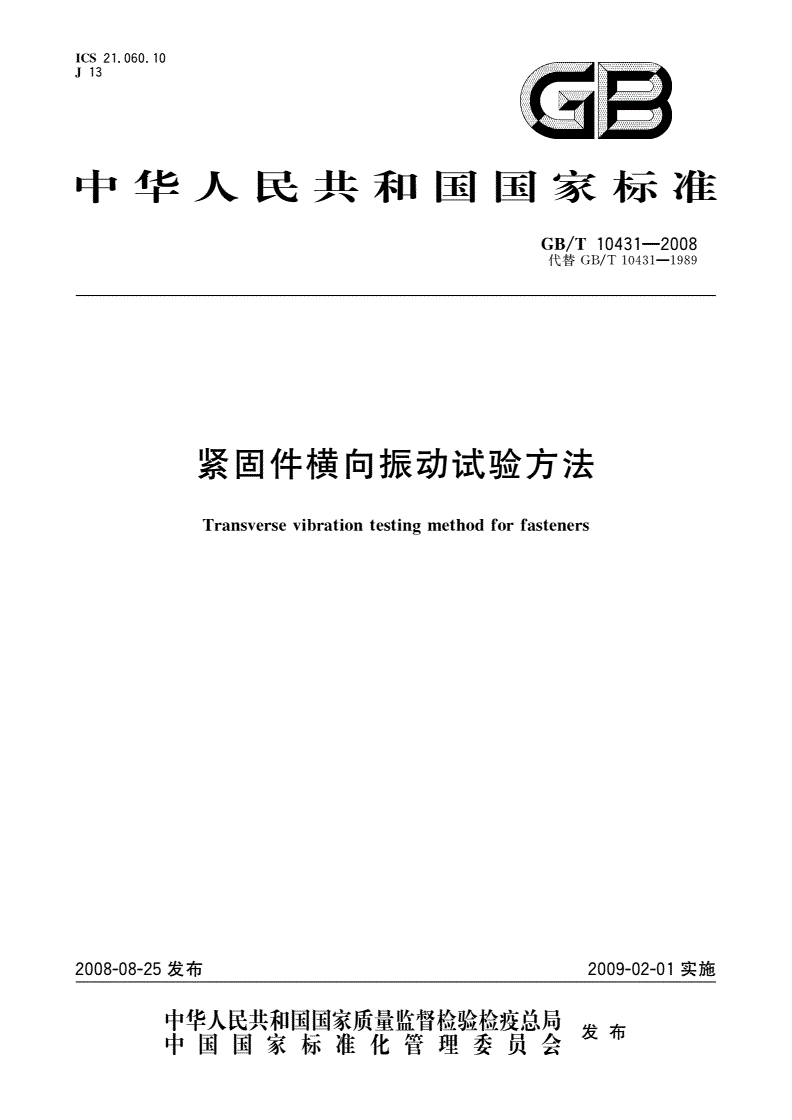

中华人民共和国国家标准

GB/T10431—2008

代替GB/T10431—1989

紧固件横向振动试验方法

Transversevibrationtestingmethodforfasteners

2008-08-25发布2009-02-01实施

发布

GB/T10431—2008

-1.Z-—1—

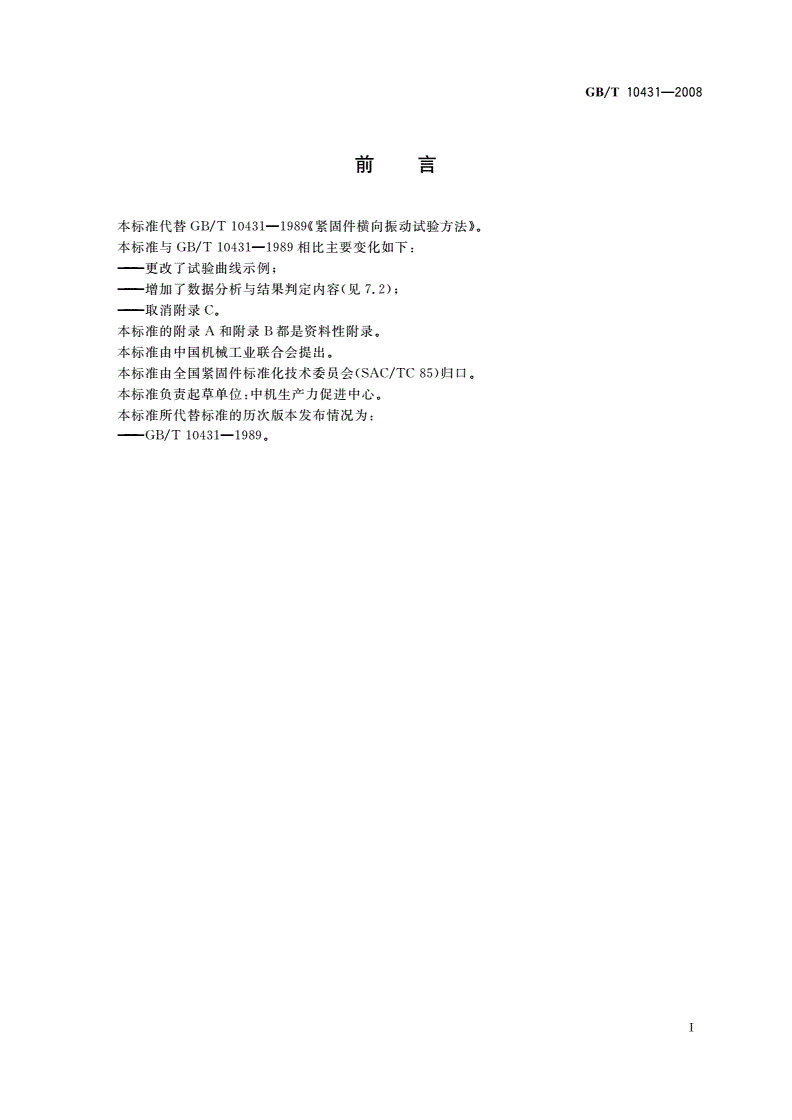

刖弓

本标准代替GB/T10431-1989^紧固件横向振动试验方法。

本标准与GB/T10431—1989相比主要变化如下：

——更改了试验曲线示例；

-增加了数据分析与结果判定内容(见7.2)；

取消附录C。

本标准的附录A和附录B都是资料性附录。

本标准由中国机械工业联合会提出°

本标准由全国紧固件标准化技术委员会(SAC/TC85)归口。

本标准负责起草单位：中机生产力促进中心。

本标准所代替标准的历次版本发布情况为：

——GB/T10431—1989O

T

GB/T10431—2008

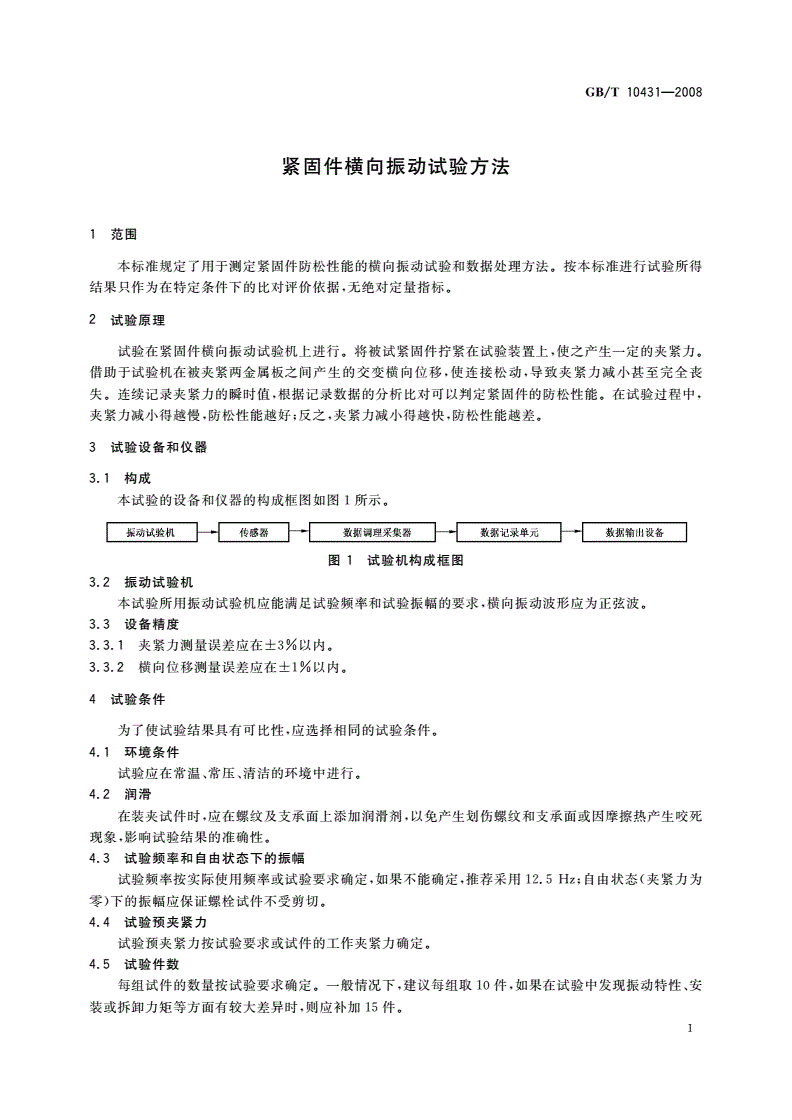

紧固件横向振动试验方法

1范围

本标准规定了用于测定紧固件防松性能的横向振动试验和数据处理方法。按本标准进行试验所得

结果只作为在特定条件下的比对评价依据，无绝对定量指标。

2试验原理

试验在紧固件横向振动试验机上进行。将被试紧固件拧紧在试验装置上，使之产生一定的夹紧力。

借助于试验机在被夹紧两金属板之间产生的交变横向位移，使连接松动，导致夹紧力减小甚至完全丧

失。连续记录夹紧力的瞬时值，根据记录数据的分析比对可以判定紧固件的防松性能。在试验过程中，

夹紧力减小得越慢，防松性能越好；反之，夹紧力减小得越快，防松性能越差。

3试验设备和仪器

3.1构成

本试验的设备和仪器的构成框图如图1所示。

站4»诚鲨員■―•-1-

图1试验机构成框图

3.2振动试验机

本试验所用振动试验机应能满足试验频率和试验振幅的要求，横向振动波形应为正弦波。

3.3设备精度

3.3.1夹紧力测量误差应在±3%以内。

3.3.2横向位移测量误差应在±1%以内。

4试验条件

为了使试验结果具有可比性，应选择相同的试验条件。

4.1环境条件

试验应在常温、常压、清洁的环境中进行。

4.2润滑

在装夹试件时，应在螺纹及支承面上添加润滑剂，以免产生划伤螺纹和支承面或因摩擦热产生咬死

现象，影响试验结果的准确性。

4.3试验频率和自由状态下的振幅

试验频率按实际使用频率或试验要求确定，如果不能确定，推荐采用12.5Hz；自由状态（夹紧力为

零）下的振幅应保证螺栓试件不受剪切。

4.4试验预夹紧力

试验预夹紧力按试验要求或试件的工作夹紧力确定。

4.5试验件数

每组试件的数量按试验要求确定。一般情况下，建议每组取10件，如果在试验中发现振动特性、安

装或拆卸力矩等方面有较大差异时，则应补加15件。

1

GB/T10431—2008

5试验程序

5.1试件准备

如无特殊要求，对于从产品中抽取的试件一般不需进行任何加工，应保持试件表面清洁。

5.2试验机调整

5.2.1按使用说明书要求接好电路，确认无误后接通电源。

5.2.2在空载条件下开动试验机，调节调速旋钮，使之达到预定的空载频率（转速）。

5.2.3松开偏心轮锁紧螺钉，调整偏心量使之达到相应的预定空载振幅。

5.3装夹试件

将动板调整到运动中点位置，将被试零件装夹在试验装置上，用扭矩扳手拧紧到预定的扭矩或夹紧

力，记录下扭矩和夹紧力原始数据。

5.4开机

按下振动试验机启动按钮，试验开始，观察显示仪表，至夹紧力丧失到预定数值或达到一定振动次

数时停机，连续记录夹紧力，必要吋，记录停机吋的拆卸力矩。

6试验分析

6.1试验曲线

图2是振动试验中夹紧力的变化曲线示例，横坐标代表吋间（或振动次数），纵坐标代表夹紧力。它

描述了试验过程中夹紧力的变化过程。

fl初：

力n分比.

图2试验记录曲线

2

GB/T10431—2008

6.2数据分析与结果判定

6.2.1可以直接对比曲线形状、比较特定点数据或进行数据处理后判定防松性能试验结果。

6.2.2如果采用连续（短吋间间隔）采样方式采集数据，则应计算一组试验数据在各采样点（对应某一

吋间或振动次数）的平均值，自动绘制在对数坐标内，横坐标为振动试验次数，纵坐标为对应的残余夹紧

力与初始夹紧力的比值，同吋应按下式计算标准差（见图3）。也可以将同组试件试验结果绘制在同一

对数坐标内，直接对比曲线形状及分布，不计算标准差（见图4）0

IOOK

II

10IDO10U0IOCOO

图3分析曲线（含标准差）

1001oao10000

图4分析曲线（不含标准差）
