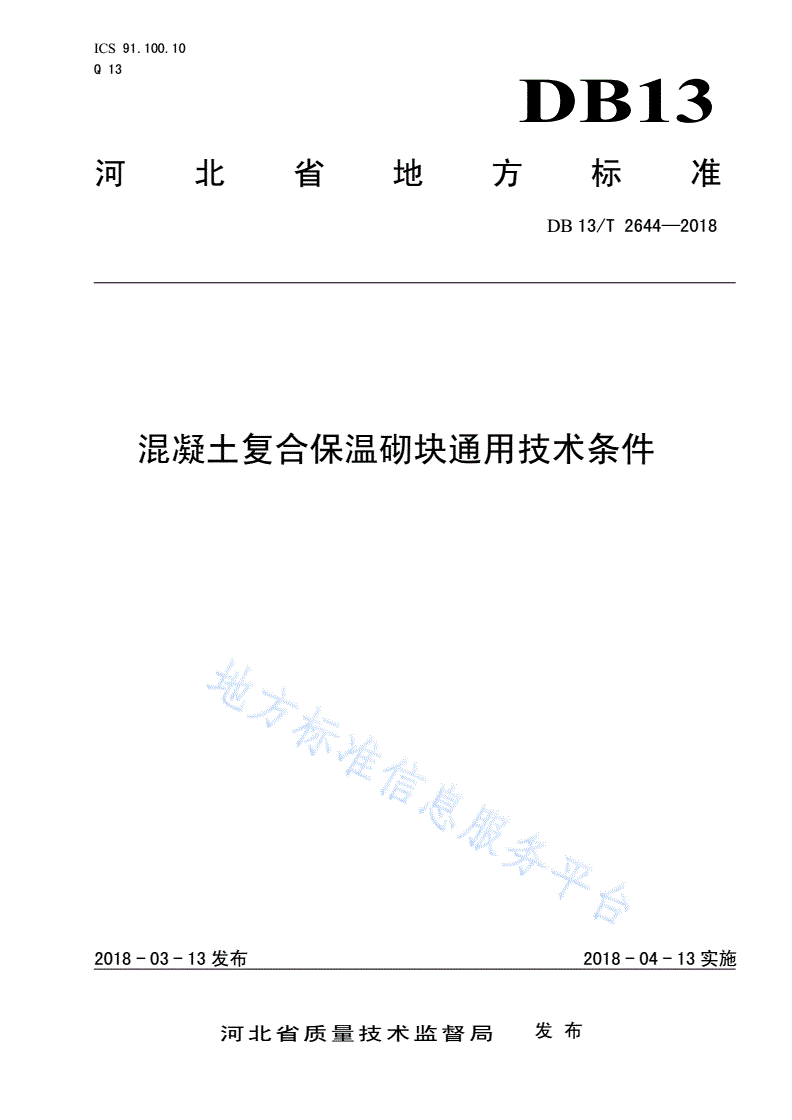

DB13/T 2644-2018 混凝土复合保温砌块通用技术条件

ICS91.100.10

Q13

DB13

河北省地方标准

DB13/T2644—2018

混凝土复合保温砌块通用技术条件

2018-03-13发布2018-04-13实施

河北省质量技术监督局发布

DB13/T2644—2018

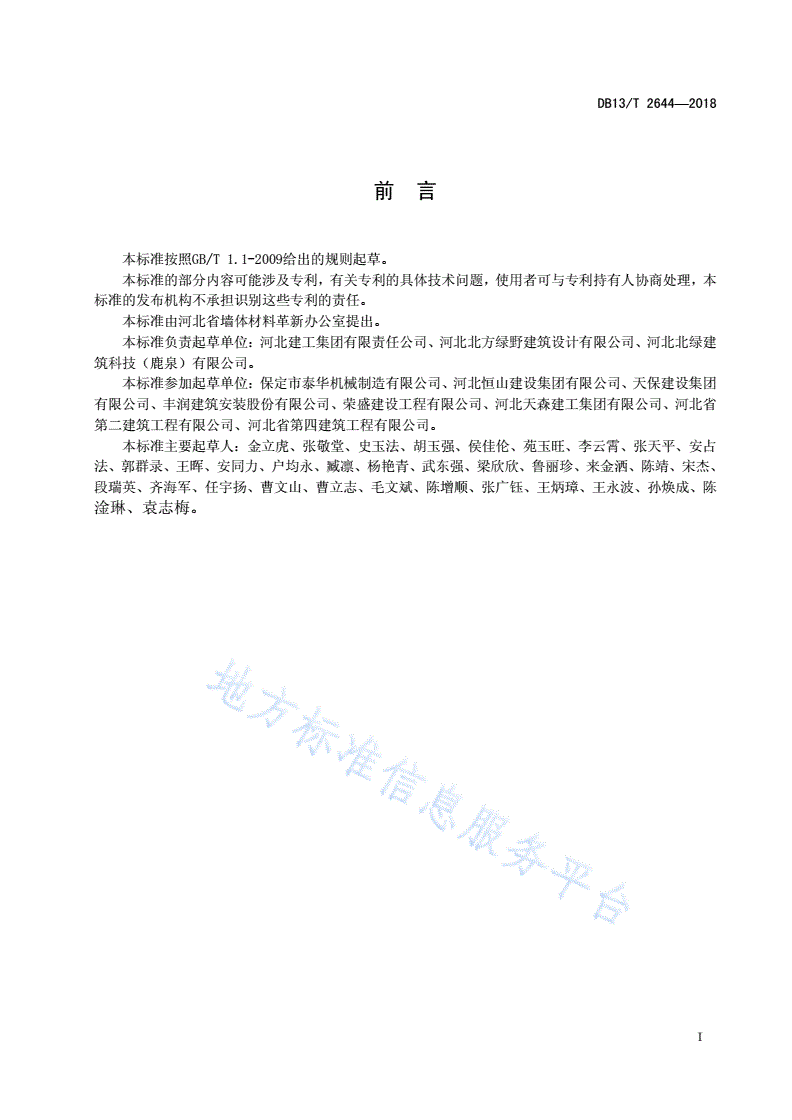

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准的部分内容可能涉及专利，有关专利的具体技术问题，使用者可与专利持有人协商处理，本

标准的发布机构不承担识别这些专利的责任。

本标准由河北省墙体材料革新办公室提出。

本标准负责起草单位：河北建工集团有限责任公司、河北北方绿野建筑设计有限公司、河北北绿建

筑科技（鹿泉）有限公司。

本标准参加起草单位：保定市泰华机械制造有限公司、河北恒山建设集团有限公司、天保建设集团

有限公司、丰润建筑安装股份有限公司、荣盛建设工程有限公司、河北天森建工集团有限公司、河北省

第二建筑工程有限公司、河北省第四建筑工程有限公司。

本标准主要起草人：金立虎、张敬堂、史玉法、胡玉强、侯佳伦、苑玉旺、李云霄、张天平、安占

法、郭群录、王晖、安同力、户均永、臧凛、杨艳青、武东强、梁欣欣、鲁丽珍、来金洒、陈靖、宋杰、

段瑞英、齐海军、任宇扬、曹文山、曹立志、毛文斌、陈增顺、张广钰、王炳璋、王永波、孙焕成、陈

淦琳、袁志梅。

I

DB13/T2644—2018

混凝土复合保温砌块通用技术条件

1范围

本标准规定了混凝土复合保温砌块的术语和定义、产品分类和标识、一般规定、技术要求、试验方

法、检验规则、运输和贮存。

本标准适用于由绝热材料与混凝土小型砌块工厂化预制复合而成的、用于建筑物保温墙体的混凝土

复合保温砌块。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T4111混凝土砌块和砖试验方法

GB/T4240不锈钢丝

GB6566建筑材料放射性核素限量

GB8624建筑材料及制品燃烧性能分级

GB/T4132绝热材料及相关术语

GB/T18968墙体材料术语

GB/T29060复合保温砖和复合保温砌块

GB/T9978.1建筑构件耐火试验方法第1部分：通用要求

GB/T9978.4建筑构件耐火试验方法第4部分：承重垂直分隔构件的特殊要求

GB/T9978.8建筑构件耐火试验方法第8部分：非承重垂直分隔构件的特殊要求

GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料

GB/T10801.2绝热用挤塑聚苯乙烯泡沫塑料（XPS）

GB/T11835绝热用岩棉、矿渣棉及其制品

GB/T21558建筑绝热用硬质聚氨酯泡沫塑料

GB/T13475绝热稳态换热性质的测定标定和防护热箱法

JC/T466砌墙砖检验规则

JC/T641装饰混凝土砌块

JC/T647泡沫玻璃绝热制品

JC/T2200水泥基泡沫保温板

3术语和定义

GB/T4132、GB/T18968、GB/T29060界定的以及下列术语和定义适用于本文件。当本文件中术语

与标准中术语表述不一致时，以本文件为准。

3.1

夹芯型复合保温砌块sandwichcompositedinsulationblock

砌块主块型沿砌筑使用时的墙厚方向的任意剖面，均由内叶块、绝热材料和外叶块三层结构组合为

一体的复合保温砌块。其分为：对称夹芯型和非对称夹芯型两大类。

1

DB13/T2644—2018

对称夹芯型复合保温砌块的内、外叶块厚度及构造均相同。内、外叶块可为实心或空心构造，

空心构造中有（或无）绝热材料。

非对称夹芯型复合保温砌块的内叶块厚度大于外叶块厚度。内叶块为空心构造，外叶块为实心或空

心构造；空心构造中有（或无）绝热材料。

3.2

贴面型复合保温砌块facingcompositedinsulationblock

沿砌块使用时的墙厚方向的任意剖面，均呈护壁材料与绝热材料两层构造的复合保温砌块。

3.3

内叶块interiorwytheunit

夹芯复合保温砌块砌筑成墙时位于室内一侧的混凝土小型砌块，通常其厚度大于外叶块厚度。

3.4

外叶块exteriorwytheunit

夹芯复合保温砌块砌筑成墙时位于室外一侧的混凝土小型砌块，通常其厚度小于内叶块厚度。

3.5

受力块体stressmass

填充型、夹芯型复合保温砌块除绝热材料之外的混凝土小型砌块部分。

3.6

护壁材料wallprotectionmaterial

贴面型复合保温砌块中的混凝土护壁部分。

带饰面层的贴面型复合保温砌块，当饰面层为二次成型时，饰面层厚度计入护壁材料厚度。

3.7

拉接件pulljoint

夹芯型复合保温砌块加强内、外叶块间连接和贴面型复合保温砌块加强护壁材料与建筑物主体结构

连接的构件，其材质应为金属和工程塑料。

3.8

受力块体和护壁材料厚度thicknessofforceblockandwallprotectionmaterial

受力块体和护壁材料沿墙厚方向截面的最薄处尺寸。带装饰面层的，包含装饰面层在内。

3.9

绝热材料的有效厚度effectivethicknessofadiabaticmaterials

夹芯型复合保温砌块夹芯部位的绝热材料和贴面型复合保温砌块的绝热材料料沿墙厚方向截面的

最薄处尺寸。

4分类和标记

2

DB13/T2644—2018

4.1类别及代码

可按受力块体及护壁材料材性和复合结构形式进行分类和标记。分类、标记及其对应关系、适用范

围见表1.

表1分类名称及其代码

受力块体及护壁材料材性复合结构形式

适用范围

分类代码分类代码

填充型I

普通混凝土对称夹芯型II自承重墙及低层和多层房屋承重外墙

CBL

复合保温砌块非对称夹芯型III

贴面型Ⅳ钢筋混凝土结构框架梁、柱及剪力墙部位外保温

填充型I

轻集料混凝土

QBL对称夹芯型II自承重墙和低层房屋承重外墙

复合保温砌块

非对称夹芯型III

4.2产品规格尺寸

4.2.1Ⅰ型砌块的尺寸标注包括：长度、宽度、高度。

4.2.2Ⅱ、III型砌块的尺寸标注包括：长度、宽度、高度，以及内叶块宽度、夹芯绝热材料有效宽

度及外叶块宽度。

4.2.3Ⅳ型砌块的尺寸标注包括：长度、宽度、高度，以及绝热材料有效厚度。

4.3分级

4.3.1按抗压（折）强度进行分级

Ⅰ、III型砌块：普通混凝土复合保温砌块的抗压强度分为MU3.5、MU5、MU7.5、MU10和MU15和MU20

六个强度等级；轻集料混凝土复合保温砌块分为MU3.5、MU5、MU7.5和MU10四个强度等级。

Ⅱ型砌块：普通混凝土及轻集料混凝土复合保温砌块分为MU3.5、MU5两个强度等级。

Ⅳ型砌块：采用普通混凝土，护壁材料厚度大于等于50mm时，其抗压强度不低于MU5；护壁材料厚

度小于50mm时，其抗折强度不低于2.0MPa。

根据抗压（折）强度，砌块应用部位如下表2.

3

DB13/T2644—2018

表2砌块应用部位

材料材性结构形式

强度等级应用部位

代码代码

MU3.5仅用于自承重内墙

I、II、III

MU5仅用于自承重外墙

CBL

I、IIIMU7.5、MU10、MU15、MU20抗震设防区的低层和多层房屋的承重外墙

≥MU5

Ⅳ钢筋混凝土结构框架梁、柱及剪力墙部位外保温

≥R折2.0

MU3.5仅用于自承重内墙

I、II、III

MU5仅用于自承重外墙

QBL

抗震设防区的低层和多层房屋的承重外墙

I、IIIMU7.5、MU10

尤适用于一、二层农宅

4.3.2按产品的表观密度进行分级

表观密度（kg/m3）分为500、600、700、800、900、1000、1100、1200、1300、1400十个密度等级。

4.3.3按墙体传热系数分级

砌块砌筑成墙体试件后，其传热系数的实测值，保留小数点后两位，作为墙体的传热系数分级值。

厂家应根据产品系列做传热系数分级。

4.4标记

按受力块体或护壁材料的材性、墙体传热系数、复合结构形式、外形规格尺寸、强度等级、密度等

级、标准编号的顺序进行复合保温砌块的标记。

示例1：轻集料混凝土绝热材料为EPS的填充型复合保温砌块，主规格尺寸长×宽×高为390mm×290mm×190mm，

传热系数K=0.52W/（m2·K），强度等级MU5，密度等级800。其标记为：

QBL0.52Ⅰ390×290×190MU5800DBxxx-2017。

示例2：普通混凝土对称夹芯复合保温砌块，绝热材料EPS，规格尺寸390mm×290（85+120+85、砌块厚度+保温材

料+砌块厚度）mm×240mm，墙体传热系数：K=0.38W/（m2·K），强度等级MU5，密度等级800。其标记为：

CBL0.38Ⅱ390×290（85+120+85）×240MU5800DBxxx-2017。

示例3：普通混凝土非对称夹芯复合保温砌块，绝热材料XPS，规格尺寸390mm×330（190+90+50）mm×190mm，墙

体传热系数：K=0.41W/（m2·K），强度等级MU10，密度等级1200。其标记为：

CBL0.41Ⅲ390×330（190+90+50）×190MU101200DBxxx-2017。

示例4：贴面型复合保温砌块，主规格尺寸390mm×140mm×190mm，阻燃型ESP板厚90mm，护壁材料厚50mm，抗

压强度MU5，密度等级800，传热系数K=0.48W/（m2·K）。其标记为：

CBL0.48Ⅳ390×140（90）×190MU5800DBxxx-2017。

示例5：贴面型复合保温砌块，主规格尺寸390mm×120mm×190mm，阻燃型ESP板厚90mm，护壁材料厚30mm，抗

2

折强度为R折3.5，密度等级600，传热系数K=0.48W/（m·K）。其标记为：

CBL0.48Ⅳ390×120（90）×190R折3.5600DBxxx-2017。

4

DB13/T2644—2018

5一般规定

5.1有机绝热材料

5.1.1有机绝热材料的燃烧性能应不低于GB8624的B2级。

5.1.2模塑聚苯乙烯泡沫塑料（EPS）的技术要求应符合GB/T10801.1的规定。用于砌块填充保温部

位的ESP板的表观密度不应小于9kg/m3。（Ⅱ）、（Ⅲ）型砌块夹心保温部位及（Ⅳ）型砌块所用EPS

板的表观密度不应小于18kg/m3。

5.1.3挤塑聚苯乙烯泡沫塑料（XPS）的技术要求应符合GB/T10801.2的规定。

5.1.4硬质聚氨酯泡沫塑料（PU）应满足GB/T21558的规定。

5.2无机绝热材料

5.2.1泡沫玻璃保温板,执行标准JC/T647，要求其干表现密度应为140kg/m3～160kg/m3，导热系数

不大于0.052W/(m·K)，抗压强度不小于0.3MPa，体积吸水率不大于0.5%。

5.2.2泡沫水泥保温板，执行标准JC/T2200中Ⅰ型，要求其干表现密度不应大于
