DB14/T 1978-2019 《水污染源重金属在线监测系统运行与考核技术规范；

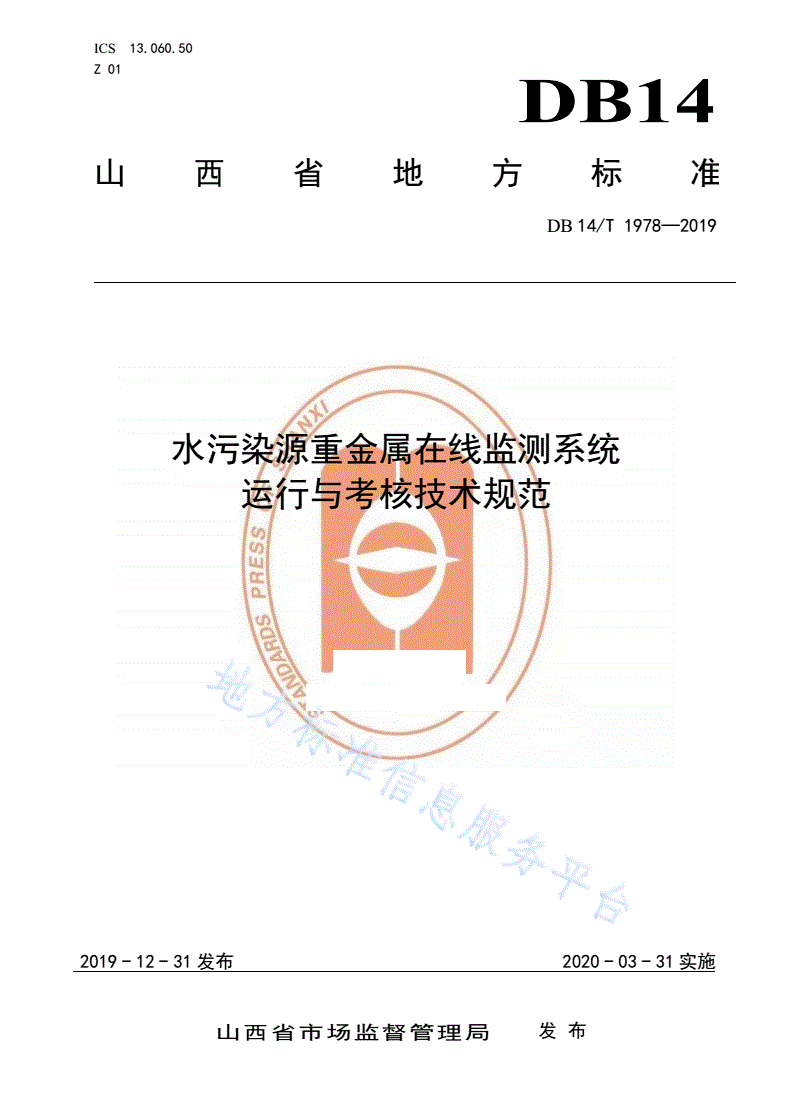

ICS13.060.50

Z01

DB14

山西省地方标准

DB14/T1978—2019

水污染源重金属在线监测系统

运行与考核技术规范

2019-12-31发布2020-03-31实施

山西省市场监督管理局发布

DB14/T1978—2019

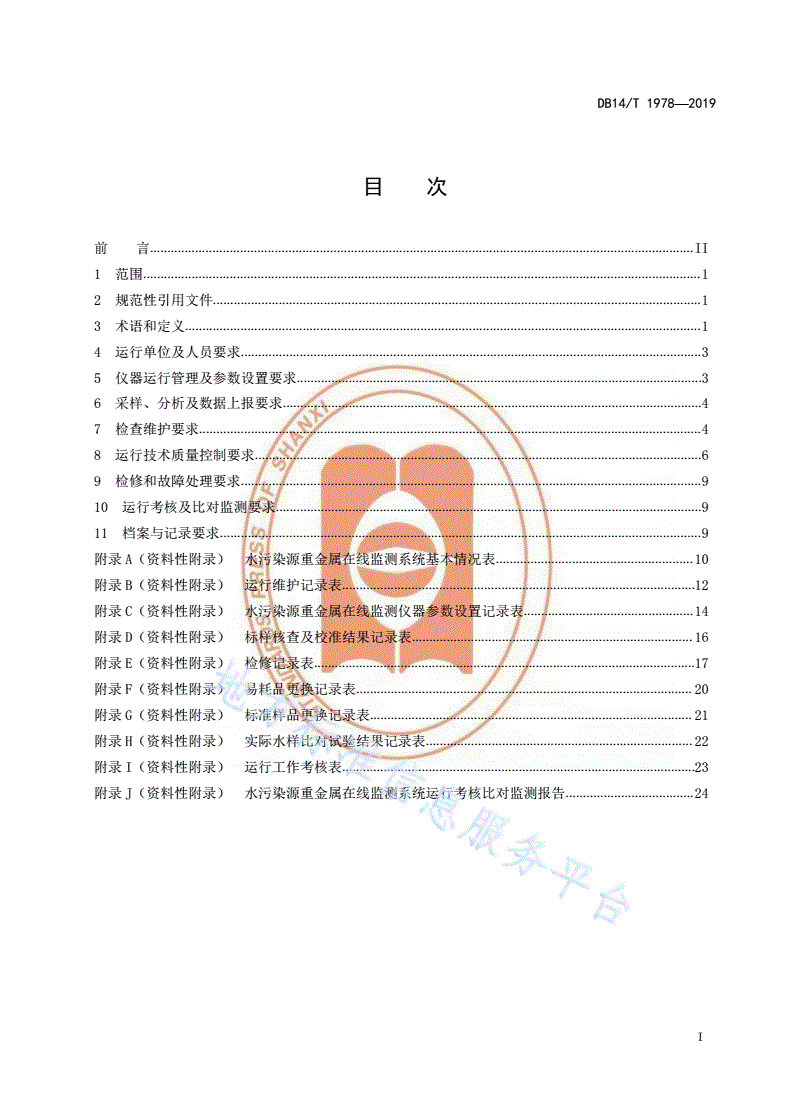

目  次

前  言.............................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4运行单位及人员要求.....................................................................................................................................3

5仪器运行管理及参数设置要求.....................................................................................................................3

6采样、分析及数据上报要求.........................................................................................................................4

7检查维护要求.................................................................................................................................................4

8运行技术质量控制要求.................................................................................................................................6

9检修和故障处理要求.....................................................................................................................................9

10运行考核及比对监测要求...........................................................................................................................9

11档案与记录要求...........................................................................................................................................9

附录A（资料性附录）水污染源重金属在线监测系统基本情况表.........................................................10

附录B（资料性附录）运行维护记录表......................................................................................................12

附录C（资料性附录）水污染源重金属在线监测仪器参数设置记录表.................................................14

附录D（资料性附录）标样核查及校准结果记录表.................................................................................16

附录E（资料性附录）检修记录表..............................................................................................................17

附录F（资料性附录）易耗品更换记录表.................................................................................................20

附录G（资料性附录）标准样品更换记录表.............................................................................................21

附录H（资料性附录）实际水样比对试验结果记录表.............................................................................22

附录I（资料性附录）运行工作考核表......................................................................................................23

附录J（资料性附录）水污染源重金属在线监测系统运行考核比对监测报告.....................................24

I

DB14/T1978—2019

前  言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由山西省生态环境厅提出并监督实施。

本标准由山西省环境保护标准化技术委员会归口。

本标准起草单位：山西省环境监控中心。

本标准协作单位：太原海纳辰科仪器仪表有限公司。

本标准主要起草人：赵钱垒、谢明、尚菊红、王亮、张利琴、刘云、董轶茹、冯新宇、刘强。

II

DB14/T1978—2019

水污染源重金属在线监测系统运行与考核技术规范

1范围

本标准规定了水污染源重金属在线监测系统运行与考核的术语和定义、运行单位及人员要求、仪器

运行管理及参数设置要求、采样、分析及数据上报要求、检查维护要求、运行技术质量控制要求、检修

和故障处理要求、运行考核及比对监测要求和档案与记录要求。

本标准适用于山西省境内水污染源重金属在线监测系统运行与考核。

本标准适用于废水中铅（Pb）、镉（Cd）、砷（As）、六价铬（Cr6+）、总铬（Cr）、汞（Hg）、

流量监测因子的在线监测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB18597危险废物贮存污染控制标准

HJ15超声波明渠污水流量计技术要求及检测方法

HJ91.1污水监测技术规范

HJ212污染物在线监控（监测）系统数据传输标准

HJ353水污染源在线监测系统（CODCr、NH3-N等）安装技术规范

HJ354水污染源在线监测系统（CODCr、NH3-N等）验收技术规范

HJ355水污染源在线监测系统（CODCr、NH3-N等）运行技术规范

HJ356水污染源在线监测系统（CODCr、NH3-N等）数据有效性判别技术规范

HJ493水质采样样品的保存和管理技术规定

HJ609六价铬水质自动在线监测仪技术要求及检测方法

HJ762铅水质自动在线监测仪技术要求及检测方法

HJ763镉水质自动在线监测仪技术要求及检测方法

HJ764砷水质自动在线监测仪技术要求及检测方法

HJ798总铬水质自动在线监测仪技术要求及检测方法

HJ926汞水质自动在线监测仪技术要求及检测方法

DB14/T1711水污染源重金属在线监测系统安装技术规范

DB14/T1865水污染源重金属在线监测系统验收技术规范

DB14/T1979水污染源重金属在线监测系统数据有效性判别技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

1

DB14/T1978—2019

水污染源重金属在线监测系统

指由实现废水流量监测、废水重金属水样采集、分析及分析数据统计与上传等功能的软硬件设施组

成的系统。

3.2

水污染源重金属在线监测仪器

指水污染源重金属在线监测系统中用于在线连续监测重金属污染物浓度和流量的仪器设备。

3.3

水质自动采样系统

指水污染源重金属在线监测系统中用于实现采集实时水样及混合水样、平行监测留样、比对监测留

样、超标留样等功能的系统。

3.4

数据控制系统

指实现控制整个水污染源重金属在线监测系统内部仪器设备联动，完成水污染源重金属在线监测仪

器的数据采集、存储、计算、统计、输出及上传至上位机等，接受上位机命令控制水污染源重金属在线

监测仪器运行等功能的系统。

3.5

水污染源重金属在线监测仪器运行参数

指在现场安装的水污染源重金属在线监测仪器上设置的能表征测量过程以及对测量结果产生影响

的相关参数。

3.6

设备运转率

指在某个周期内，仪器实际正常运转小时数占该周期内应运转小时数的比率。

3.7

数据有效率

指在某个周期内，仪器实际测试获得的有效数据量占该周期内应获得的数据量的比率。

3.8

失控数据

指水污染源重金属在线监测仪器在运行中发现自动标样核查、实际水样比对等一项或几项试验连续

不合格，向前追溯至最近一次相应试验合格数据，此期间数据为失控数据。

3.9

维护状态

2

DB14/T1978—2019

指水污染源重金属在线监测系统处于非正常采样监测时段进行维护操作时其所处的状态，包括对仪

表维护、检修、校准，及水质自动采样系统的维护等。

3.10

自动标样核查

指水污染源重金属在线监测仪器自动测量标准溶液，自动判定测量结果的准确性。

4运行单位及人员要求

4.1运行单位要求

运行单位应具备相应的水污染源重金属在线监测系统的运行能力，备有所运行重金属在线监测仪器

的备用仪器或备品备件库，同时应配备满足溯源要求的1套及以上参比方法规定的实际水样比对试验装

置，建立并运行重金属在线监测系统质量管理体系。

4.2运行人员要求

运行人员应具备相关专业知识并参加培训教育，通过相应的考试、考核持证上岗。

5仪器运行管理及参数设置要求

5.1仪器运行参数管理要求

5.1.1对重金属在线监测仪器的操作、参数的设定修改，应设定相应操作权限。

5.1.2对重金属在线监测仪器的操作、参数修改等动作，以及修改前后的具体参数都要通过纸质或电

子的方式记录并保存，同时在仪器的运行日志里做相应的不可更改的记录，应至少保存1年的记录。纸

质或电子记录单中需注明对重金属在线监测仪器参数的修改原因，并在启用时进行确认。

5.1.3参数的修改必须做到提前报备，报备通过后方可修改参数，同时参数修改后应匹配相关的调试

记录，确保设备正常运行。

5.2仪器运行参数设置要求

5.2.1重金属在线监测仪器的参数设置与验收报告、备案资料一致。

5.2.2重金属在线监测仪器量程应根据现场实际水样排放浓度合理设置，量程上限设置接近污染物排

放标准的3～4倍限值。当实际水样排放浓度超出量程设置要求时应进行人工监测。

5.2.3针对数据采集使用模拟量的，应保证数据控制系统的采集信号量程设置和转换污染物浓度量程

设置与重金属在线监测仪器设置的参数一致。

5.3仪器运行性能要求

5.3.1重金属在线监测仪器启动后，应能够正常运转，添加水样和试剂，并排出废液。

5.3.2重金属在线监测仪器应能实现试剂的快速加热，保持恒温消解控制，温度示值与设定值波动范

围不超过±3℃。

5.3.3重金属在线监测仪器应具有对取样、消解、检测和计量等单元的自动清洗功能。

5.3.4重金属在线监测仪器应具备自动标样核查和自动校准功能。

3

DB14/T1978—2019

5.3.5重金属在线监测仪器应具备高低量程自动切换功能，量程切换时不影响监测数据的正常显示和

信号的正常输出。

5.3.6重金属在线监测仪器应具有数据采集、存储、处理、显示和输出等功能，应能存储至少36个

月的原始数据。

5.3.7重金属在线监测仪器监测数据单位应为mg/L或μg/L，并具有mg/L和μg/L单位相互转换功

能。

6采样、分析及数据上报要求

6.1采样要求

6.1.1重金属在线监测仪器应采集混合水样。

6.1.2连续排放时，每1h为一个时间段，水质自动采样系统在该时段进行时间或流量等比例采样，

至少每15min采一次样，保证该时间段内采集样品量满足使用。水质自动分析仪测试该时段的混合水

样，其测定结果应计为该时段的水污染源重金属连续排放平均浓度。

6.1.3间歇排放时，每1h为一个时间段，水质自动采样系统在该时段进行时间或流量等比例采样（依

据现场实际排放量设置，确保在排放时可采集到水样），采样结束后由水质自动分析仪测试该时段的混

合水样，其测定结果应计为该时段的水污染源重金属排放平均浓度。如果某个采样周期内所采集样品量

无法满足仪器分析之用，则对该时段作无数据处理。

6.2分析要求

以小时为周期，对混合样品进行分析。

6.3数据上报

6.3.1应保证重金属在线监测仪器、数据控制系统与上位机平台时间一致。

6.3.2数据控制系统应在重金属在线监测仪器测定完成后开始采集重金属在线监测仪器的输出信号，

并在5min内将数据上报上位机平台，监测数据个数不小于污水累计排放小时数。

6.3.3水质自动分析仪存储测定结果的时间标记应为该水质自动分析仪从混匀桶内开始采样的时间，

测定结果代表该采样周期内污染物平均浓度，数据控制系统上报数据时报文内的时间标记与水质自动分

析仪测量结果存储的时间标记保持一致；数据控制系统应能存储至少36个月的数据。

6.3.4数据传输应符合HJ212的规定，上报过程中如出现数据传输不通的问题，现场端应对未传输成

功的数据作记录，下一次传输时应将未传输成功的数据进行补传。

7检查维护要求

7.1日检查维护

每天应通过远程查看数据或现场察看的方式检查仪器运行状态、数据传输是否正常，并判断水污染

源重金属在线监测系统运行是否正常。如发现数据有异常等情况，应前往现场检查。

7.2周检查维护

7.2.1每7天对水污染源重金属在线监测系统至少进行一次现场维护。

4

DB14/T1978—2019

7.2.2检查自来水供应、泵取水情况，检查内部管路是否通畅，仪器自动清洗装置是否运行正常，检

查各仪器的进样水管和排水管是否清洁，必要时进行清洗。对水泵及过滤网进行清洁。

7.2.3检查水质自动采样系统管路是否清洁，采样泵、采样桶和留样系统是否正常工作，留样保存剂

是否充足，留样保存温度是否正常。

7.2.4检查监测站房内电路系统、通讯系统是否正常。

7.2.5检查水污染源重金属在线监测仪器标准溶液和试剂是否在有效使用期内，保证按相关要求定期

更换标准溶液和试剂。

7.2.6检查数据控制系统运行情况，并检查连接处有无损坏，对数据进行抽样检查，对比重金属在线

监测仪器、数据控制系统及上位机平台接收到的数据是否一致。

7.2.7现场开展一次设备手动上水检查试验，确认水样可正常取至设备端。

7.3月检查维护

7.3.1每月的现场维护应包括对水污染源重金属在线监测仪器进行一次保养，对仪器分析系统进行维

护；对数据控制系统工作状态进行一次检查；检查监测仪器接地情况，检查监测站房防雷措施。

7.3.2水污染源重金属在线监测仪器：根据相应仪器操作维护说明，检查和保养易损耗件，必要时更

换；检查及清洗取样单元、消解单元、检测单元、计量单元、显示单元等；检查废液液位感应报警装置。

7.3.3水质自动采样系统：根据情况更换蠕动泵管、清洗混合采样瓶等。

7.3.4明渠流量计：检查流量计探头、支架是否紧固，检查液位传感器高度是否发生变化，检查探头

与水面之间是否有干扰测量的物体，对计量堰（槽）内影响流量计测定的干扰物进行清理，检查流量计

信号线及接头是否老化。

7.4季度检查维护

7.4.1水污染源重金属在线监测仪器：检查关键零部件可靠性，如计量单元准确性、反应室密封性等，

必要时进行更换。

7.4.2对于水污染源重金属在线监测仪器所产生的废液应使用专用容器予以回收，并按照GB18597

的有关规定，交由有危险废物处理资质的单位处理，不得随意排放或回流入污水排放口。

7.5检查维护记录

运行人员在对水污染源重金属在线监测系统进行故障排查与检查维护时，应作好记录。

7.6其他检查维护

7.6.1保证监测站房的安全性，检查智能门禁系统工作是否正常；安装视频监控设备的，还要对视频

监控设备进行检查维护。

7.6.2保持监测站房的清洁，保持设备的清洁，保证监测站房内的温度、湿度满足仪器正常运行的需

求。

7.6.3保持各仪器管路通畅，出水正常，无漏液。

7.6.4保持制度上墙，公开重金属在线监测仪器参数备案表、运行人员考核合格证和联系方式。

7.6.5对电源控制器、空调、排风扇、供暖、消防设备等辅助设备要进行经常性检查。

7.6.6其它维护按相关仪器说明书的要求进行仪器维护保养、易耗品的定期更换工作。

5

DB14/T1978—2019

8运行技术质量控制要求

8.1运行技术要求

8.1.1对水质自动分析仪按照8.2.1的要求定期进行自动标样核查和自动校准，自动标样核查结果应满

足表1要求。

8.1.2对水质自动分析仪、明渠流量计按照8.2.2、8.3要求定期进行实际水样比对试验，比对试验结

果应满足表1的要求。

表1水污染源重金属在线监测仪器运行技术指标

试验指标

仪器类型技术指标要求样品数量要求

限值

采用浓度约为0.5倍现场工作量程上限值

的标准样品±5%1

比对试验总数应不少于3

铅（Pb）水质自动分实际水样浓度≤0.05mg/L±0.02mg/L

对。当比对试验数量为对时应

析仪3

至少有2对满足要求；4对时应

实际水样浓度＞0.050mg/L±25%至少有3对满足要求；5对以上

时至少需80%满足要求

采用浓度约为0.5倍现场工作量程上限值
