GB/T 44846-2024 塑料齿轮承载能力计算

ICS21200

CCSJ1.7

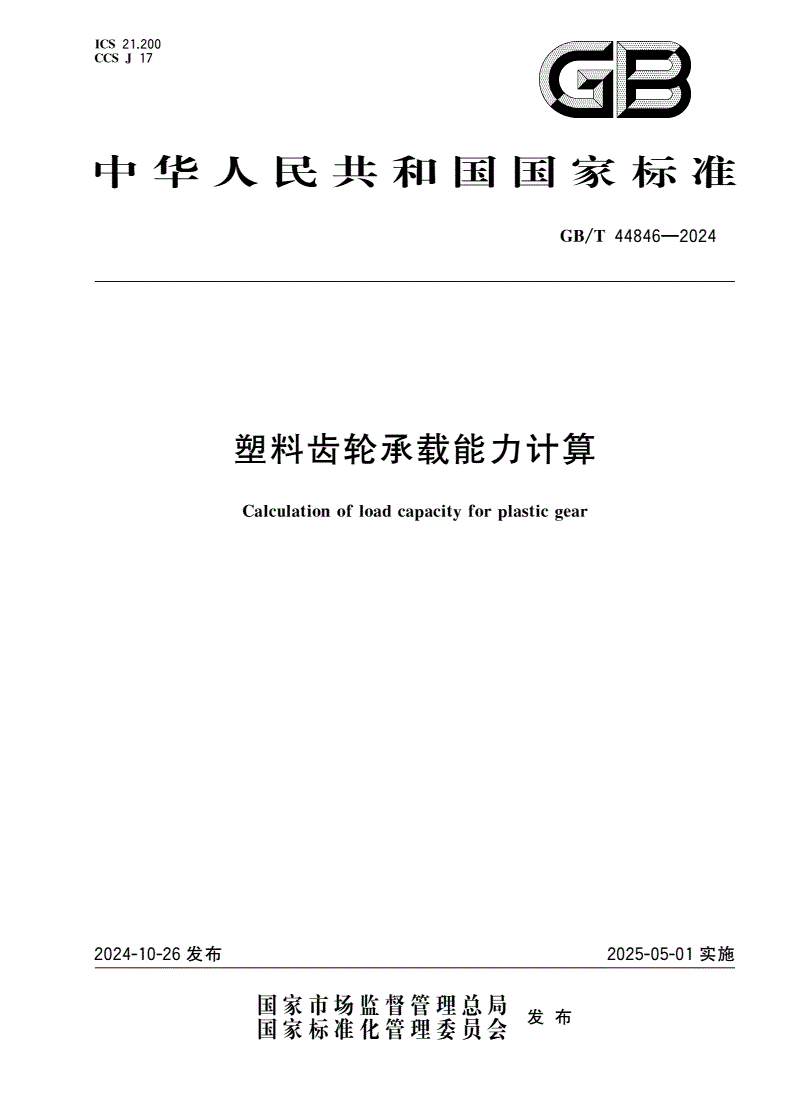

中华人民共和国国家标准

GB/T44846—2024

塑料齿轮承载能力计算

Calculationofloadcapacityforplasticgear

2024-10-26发布2025-05-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T44846—2024

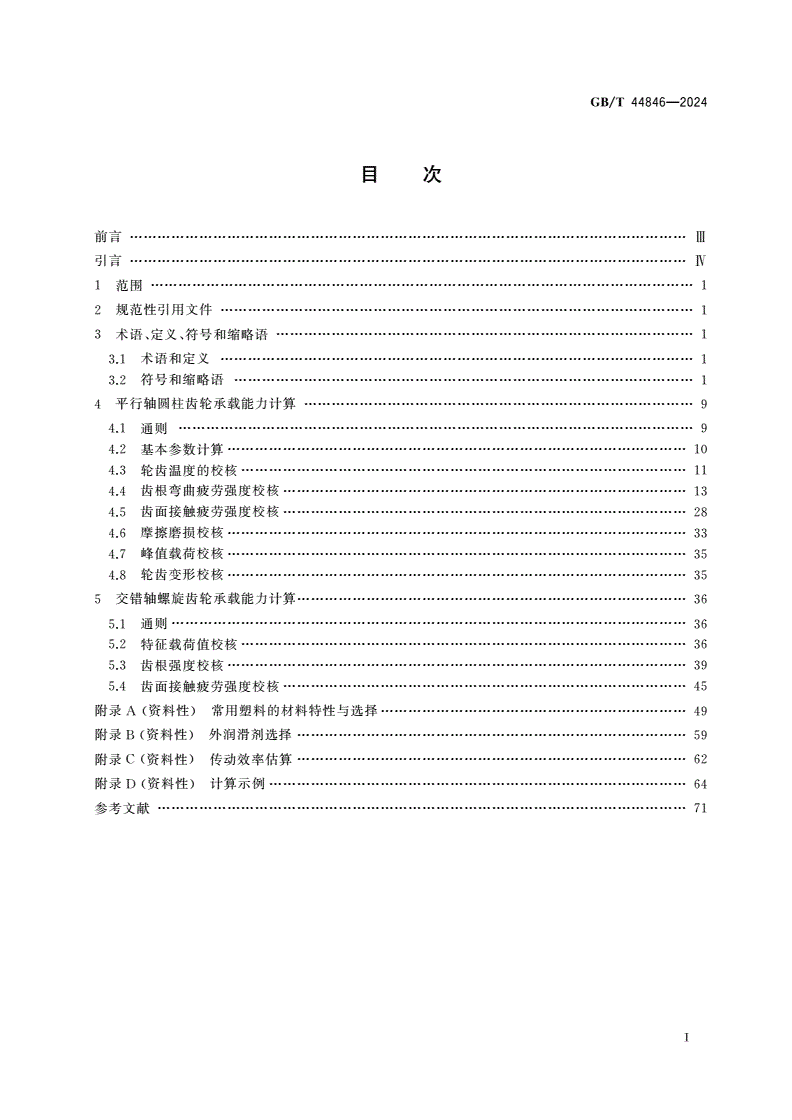

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语定义符号和缩略语

3、、………………1

术语和定义

3.1…………………………1

符号和缩略语

3.2………………………1

平行轴圆柱齿轮承载能力计算

4…………9

通则

4.1…………………9

基本参数计算

4.2………………………10

轮齿温度的校核

4.3……………………11

齿根弯曲疲劳强度校核

4.4……………13

齿面接触疲劳强度校核

4.5……………28

摩擦磨损校核

4.6………………………33

峰值载荷校核

4.7………………………35

轮齿变形校核

4.8………………………35

交错轴螺旋齿轮承载能力计算

5…………36

通则

5.1…………………36

特征载荷值校核

5.2……………………36

齿根强度校核

5.3………………………39

齿面接触疲劳强度校核

5.4……………45

附录资料性常用塑料的材料特性与选择

A()…………49

附录资料性外润滑剂选择

B()…………59

附录资料性传动效率估算

C()…………62

附录资料性计算示例

D()………………64

参考文献

……………………71

Ⅰ

GB/T44846—2024

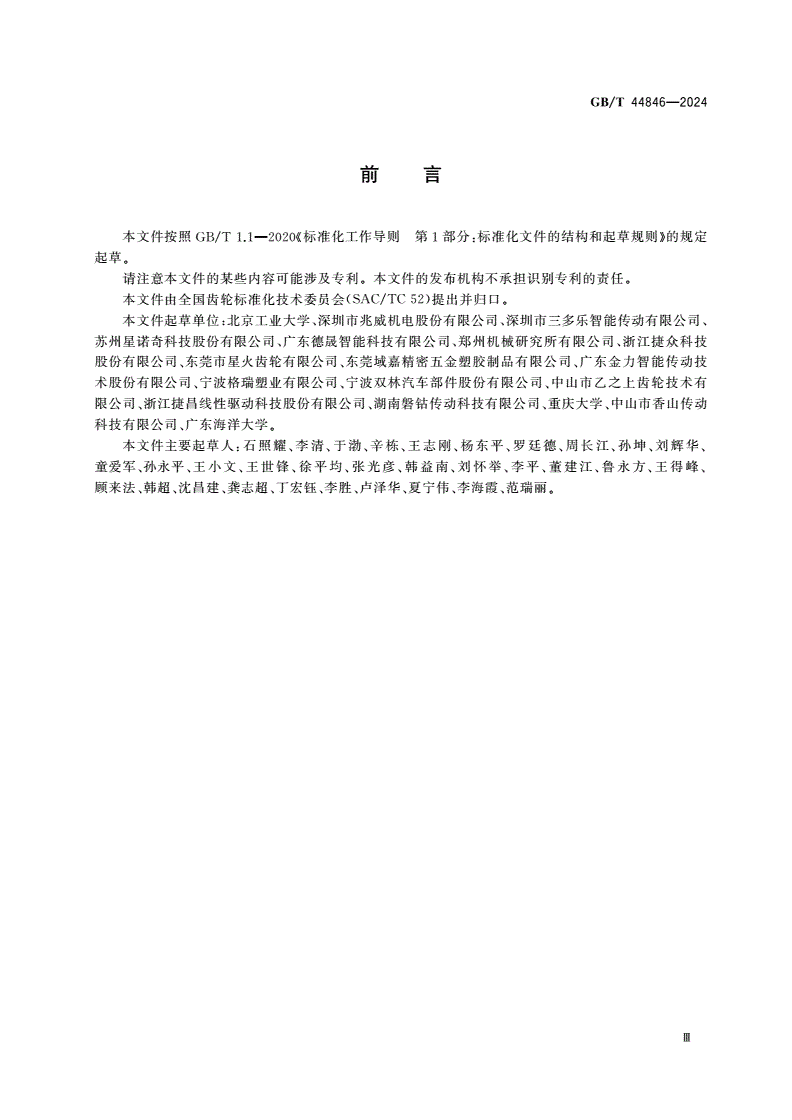

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国齿轮标准化技术委员会提出并归口

(SAC/TC52)。

本文件起草单位北京工业大学深圳市兆威机电股份有限公司深圳市三多乐智能传动有限公司

:、、、

苏州星诺奇科技股份有限公司广东德晟智能科技有限公司郑州机械研究所有限公司浙江捷众科技

、、、

股份有限公司东莞市星火齿轮有限公司东莞域嘉精密五金塑胶制品有限公司广东金力智能传动技

、、、

术股份有限公司宁波格瑞塑业有限公司宁波双林汽车部件股份有限公司中山市乙之上齿轮技术有

、、、

限公司浙江捷昌线性驱动科技股份有限公司湖南磐钴传动科技有限公司重庆大学中山市香山传动

、、、、

科技有限公司广东海洋大学

、。

本文件主要起草人石照耀李清于渤辛栋王志刚杨东平罗廷德周长江孙坤刘辉华

:、、、、、、、、、、

童爱军孙永平王小文王世锋徐平均张光彦韩益南刘怀举李平董建江鲁永方王得峰

、、、、、、、、、、、、

顾来法韩超沈昌建龚志超丁宏钰李胜卢泽华夏宁伟李海霞范瑞丽

、、、、、、、、、。

Ⅲ

GB/T44846—2024

引言

由于塑料齿轮在设计要求制造方法应用场所等方面均与金属齿轮差异较大本文件根据塑料齿

、、,

轮的材料特性常见失效形式传动类型相比金属齿轮传动的不同重点突出以下方面

、、(),:

考虑塑料齿轮强度受温度影响较大描述了轮齿温度校核方法给出了齿根与齿廓温度计算

———,,

公式

;

考虑磨损是塑料齿轮主要失效形式之一描述了摩擦磨损校核方法给出了部分材料磨损

———,,

系数

;

考虑工程塑料弹性模量较小有需要传递动力描述了轮齿变形校核方法

———,,;

描述了峰值载荷校核方法

———;

考虑塑料齿轮传动效率影响因素众多波动范围较大对温升有显著影响描述了传动效率估

———,,,

算方法并包含传动效率设计

,;

描述了交错轴螺旋齿轮承载能力计算方法对于钢塑料配对的交错轴螺旋齿轮失效几乎仅

———(-,

限于塑料齿轮可通过特征载荷值齿根强度和齿面接触疲劳进行校核

,、);

给出了塑料齿轮失效形式及其成因

———。

Ⅳ

GB/T44846—2024

塑料齿轮承载能力计算

1范围

本文件描述了塑料平行轴圆柱齿轮和交错轴螺旋齿轮承载能力的计算方法

。

本文件适用于半结晶热塑性塑料材料齿轮的设计与校核其基本齿廓符合或

,GB/T1356

且为

GB/T2362,:

模数m的平行轴直齿和斜齿圆柱齿轮或

———n≥0.1mm;

模数m轴交角Σ的与金属蜗杆头数z蜗杆基本齿廓符合

———n≥0.3mm、≤90°(1<6,GB/T10087

或配对的螺旋齿轮

GB/T10226)。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

通用机械和重型机械用圆柱齿轮标准基本齿条齿廓

GB/T1356

通用机械和重型机械用圆柱齿轮模数

GB/T1357

小模数渐开线圆柱齿轮基本齿廓

GB/T2362

齿轮术语和定义第部分几何学定义

GB/T3374.1—20101:

齿轮术语和定义第部分蜗轮几何学定义

GB/T3374.2—20112:

3术语定义符号和缩略语

、、

31术语和定义

.

和界定的术语和定义适用于本文件

GB/T3374.1—2010GB/T3374.2—2011。

32符号和缩略语

.

表中的符号适用于本文件

1。

表1符号和单位

符号术语或说明单位

A断口面积2

fmm

A齿轮箱体的散热面积2

Gm

A剪切面积2

τmm

AE啮合线长度

mm

a中心距

mm

a接触椭圆的长半轴

hmm

1
