DB32/T 4267-2022 汽车加油站防雷检测 检测点确认

ICS91.120.40

CCSA90

32

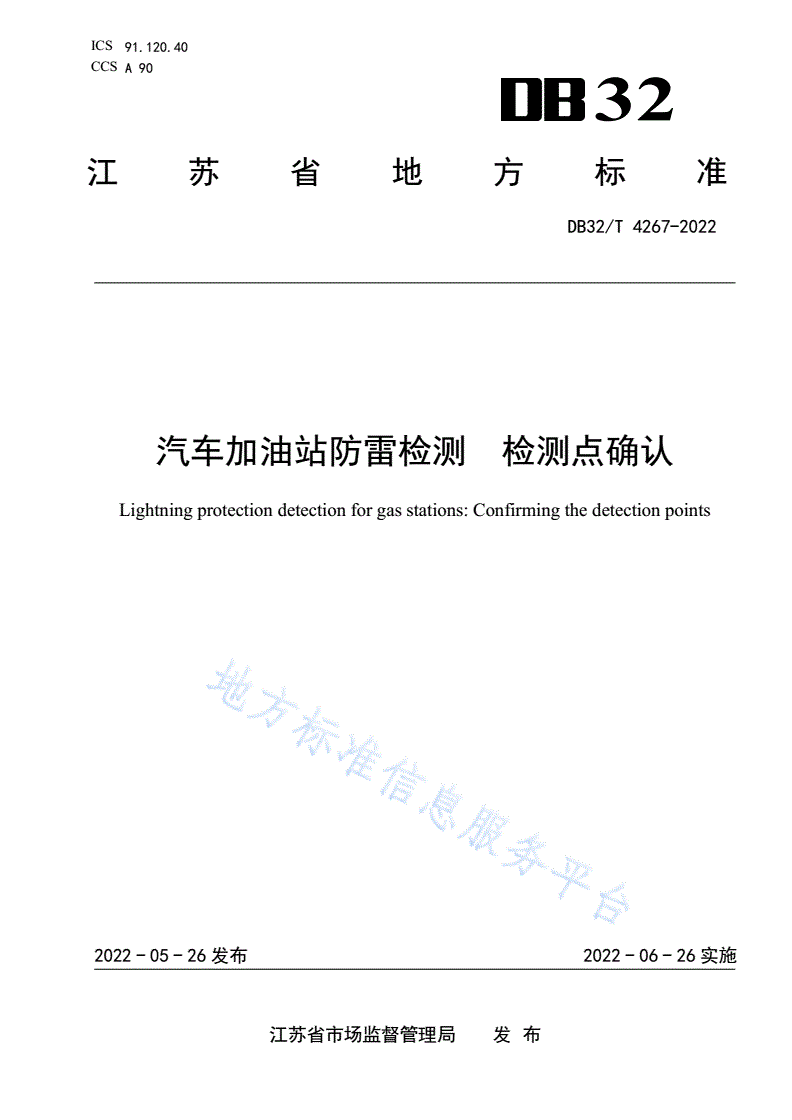

江苏省地方标准

DB32/T4267-2022

汽车加油站防雷检测检测点确认

Lightningprotectiondetectionforgasstations:Confirmingthedetectionpoints

2022-05-26发布2022-06-26实施

江苏省市场监督管理局发布

DB32/T4267-2022

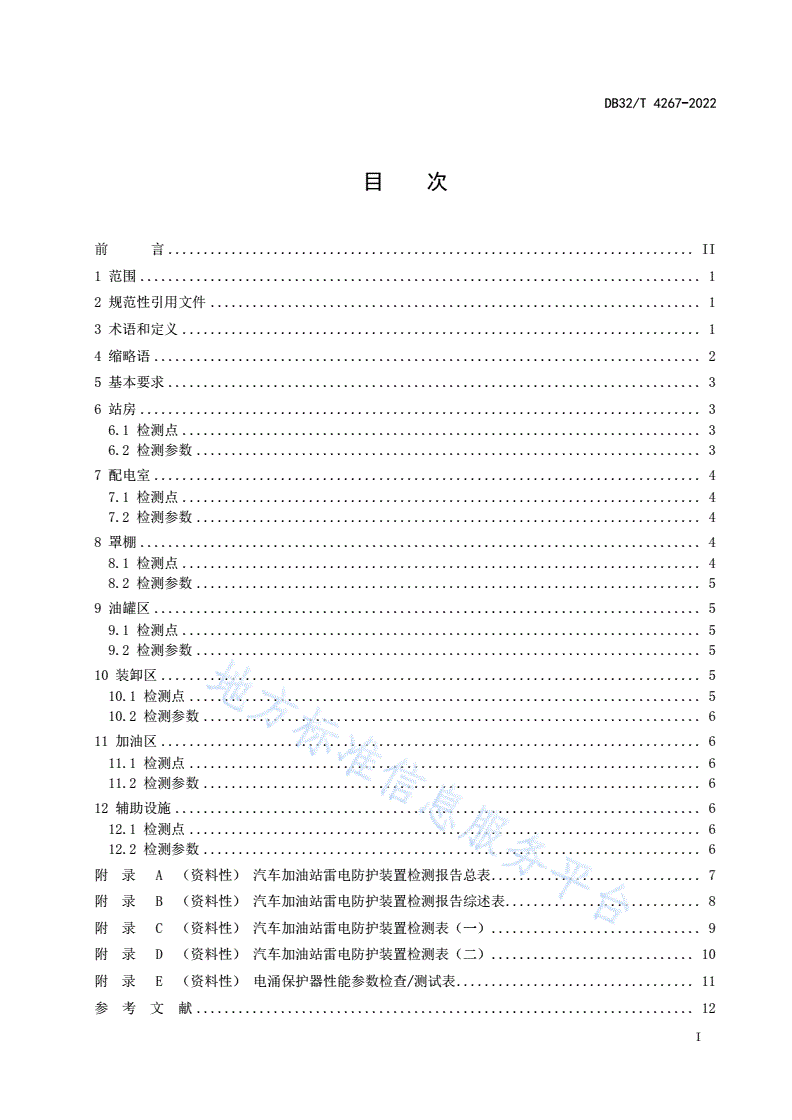

目次

前言...........................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4缩略语..............................................................................2

5基本要求............................................................................3

6站房................................................................................3

6.1检测点..........................................................................3

6.2检测参数........................................................................3

7配电室..............................................................................4

7.1检测点..........................................................................4

7.2检测参数........................................................................4

8罩棚................................................................................4

8.1检测点..........................................................................4

8.2检测参数........................................................................5

9油罐区..............................................................................5

9.1检测点..........................................................................5

9.2检测参数........................................................................5

10装卸区.............................................................................5

10.1检测点.........................................................................5

10.2检测参数.......................................................................6

11加油区.............................................................................6

11.1检测点.........................................................................6

11.2检测参数.......................................................................6

12辅助设施...........................................................................6

12.1检测点.........................................................................6

12.2检测参数.......................................................................6

附录A（资料性）汽车加油站雷电防护装置检测报告总表..............................7

附录B（资料性）汽车加油站雷电防护装置检测报告综述表............................8

附录C（资料性）汽车加油站雷电防护装置检测表（一）..............................9

附录D（资料性）汽车加油站雷电防护装置检测表（二）.............................10

附录E（资料性）电涌保护器性能参数检查/测试表..................................11

参考文献.......................................................................12

I

DB32/T4267-2022

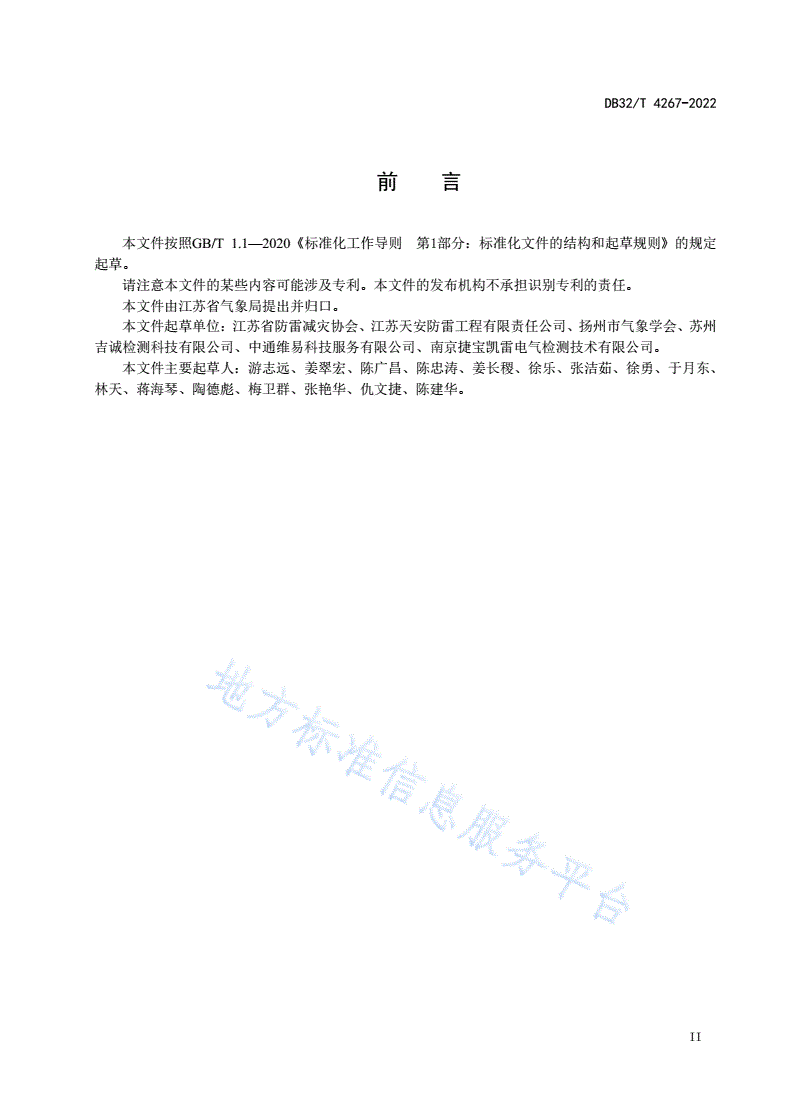

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江苏省气象局提出并归口。

本文件起草单位：江苏省防雷减灾协会、江苏天安防雷工程有限责任公司、扬州市气象学会、苏州

吉诚检测科技有限公司、中通维易科技服务有限公司、南京捷宝凯雷电气检测技术有限公司。

本文件主要起草人：游志远、姜翠宏、陈广昌、陈忠涛、姜长稷、徐乐、张洁茹、徐勇、于月东、

林天、蒋海琴、陶德彪、梅卫群、张艳华、仇文捷、陈建华。

II

DB32/T4267-2022

汽车加油站防雷检测检测点确认

1范围

本文件明确了汽车加油站站房、配电室、罩棚、油罐区、装卸区、加油区、辅助设施的防雷检测点

确认和检测参数。

本文件适用于汽车加油站防雷检测点确认。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB18802.11—2020低压配电系统的电涌保护器-性能要求和试验方法

GB/T21431建筑物防雷装置检测技术规范

GB/T21714.3—2015雷电防护第3部分:建筑物的物理损坏和生命危险

GB/T21714.4—2015雷电防护第4部分:建筑物内电气和电子系统

GB/T32937—2016爆炸和火灾危险场所防雷装置检测技术规范

GB50057建筑物防雷设计规范

GB50156—2021汽车加油加气加氢站技术标准

GB50343建筑物电子信息系统防雷技术规范

GB50601建筑物防雷工程施工与质量验收规范

NB/T42150—2018低压电涌保护器专用保护装置

DB32/T4049—2021雷电防护装置检测部位及检测点确认技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

加油站oilfuelingstation

具有储油设施，使用加油机为机动车加注汽油（含甲醇汽油、已醇汽油）、柴油等车用燃油的场所。

3.2

站房stationhouse

用于加油站管理、经营和提供其他便利性服务的建筑物。

3.3

埋地油罐buriedoiltank

罐顶低于地面周围4cm范围内，并采用直接覆土或罐池充沙方式埋设在地下的卧式油品储罐。

1

DB32/T4267-2022

3.4

雷电防护装置lightningprotectionsystem

用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷

装置和内部防雷装置组成。

3.5

检测点lightningprotectionsystemdetectionpoint

从雷电防护装置检测部位中确定进行测试的位置。

［DB32/T4049—2021，定义3.3］

3.6

电气连接electricalconnectivity

将相互分开独立的金属物体用绑扎、冷压、焊接或通过连接导体等连接起来，以保证雷电流快速流

过。

3.7

测试接头testjoint

用于电气测试和LPS部件测量的点。

［GB/T21713.4—2015，定义3.29］

3.8

电涌保护器surgeprotectivedevice

用于限制瞬态过电压和对电涌电流进行分流的器件，它至少含有一个非线性元件。

3.9

隔离界面isolatinginterfaces

能够减少或隔离进入LPZ的线路上的传导电涌的装置。

注1：包括绕组间屏蔽层接地的隔离变压器、无金属光缆和光隔离器。

注2：设备本身的绝缘耐受特性或通过加装SPD适合于此类应用。

［GB/T21714.4—2015，定义3.24］

3.10

低压电涌保护器专用保护装置Specificprotectivedevicesforlow-voltagesurgeprotectivedevices

一种用于低压电源系统的电涌保护器的外部脱离装置，能够承受被保护电涌保护器安装处的预期

电涌电流，并能够分断由于电涌保护器故障而产生的工频过电流的装置，且具有工频小电流动作特点。

［NB/T42150—2018，定义3.1］

4缩略语

下列缩略语适用于本文件。

LPS：雷电防护装置（lightningprotectionsystem）

2

DB32/T4267-2022

SPD：电涌保护器（surgeprotectivedevice）

PE：接地线（protectiveearthingconductor）

SSD：低压电涌保护器专用保护装置（Specificprotectivedevicesforlow-voltagesurgeprotective

devices）

5基本要求

5.1汽车加油站防雷检测点的确认应合理准确,覆盖所有雷电防护装置，能够支撑检测结论,全面反映

雷电防护装置真实状况。

5.2防雷接地、防闪电静电感应接地、电气设备的工作接地、保护接地及电子系统的接地等共用接地

装置时，其工频接地电阻按各系统要求中的最小值确定。

5.3每一项检测应有三人（含）以上共同进行，每一个检测点的检测数据需经复核无误后，填入原始

记录。汽车加油站雷电防护装置检测报告总表参见附录A。汽车加油站雷电防护装置检测报告综述表参

见附录B。汽车加油站雷电防护装置检测表（一）参见附录C。汽车加油站雷电防护装置测试表（二）

参见附录D。电涌保护器性能参数检查/测试表参见附录E。

6站房

6.1检测点

6.1.1雷电防护装置检测中确认需要进行测试的点，以下确认为检测点：

a)屋顶的接闪装置与每根引下线电气连接处；

b)屋顶接闪网格的每个网格交叉点；

c)屋顶的金属护栏、金属管道、广告牌、太阳能热水系统与LPS的等电位连接处；

d)LPS引下线上断接卡的测试接头处；

e)管理系统、视频监控、液位控制、IC卡系统线路、油气回收在线监测系统、渗漏检测控制系

统电气电子线路的电涌保护器。

6.1.2线架、线桥、线槽、铠装电缆金属屏蔽层、金属光缆、穿线金属管与接地端子的等电位连接处。

6.2检测参数

主要参数如下：

a)保护范围；

b)材质规格；

c)网格尺寸；

d)固定支架高度、间距；

e)接地电阻；

f)过渡电阻；

g)垂直拉力；

h)N-PE电阻；

i)低压配电系统接地型式(TN-C、TN-C-S、TN-S、TT、IT)；

j)电源和信号SPD的检测参数：

压敏电压、泄漏电流，

3

DB32/T4267-2022

最大持续工作电压，
